便携折叠式金属薄板冲压烧烤支架

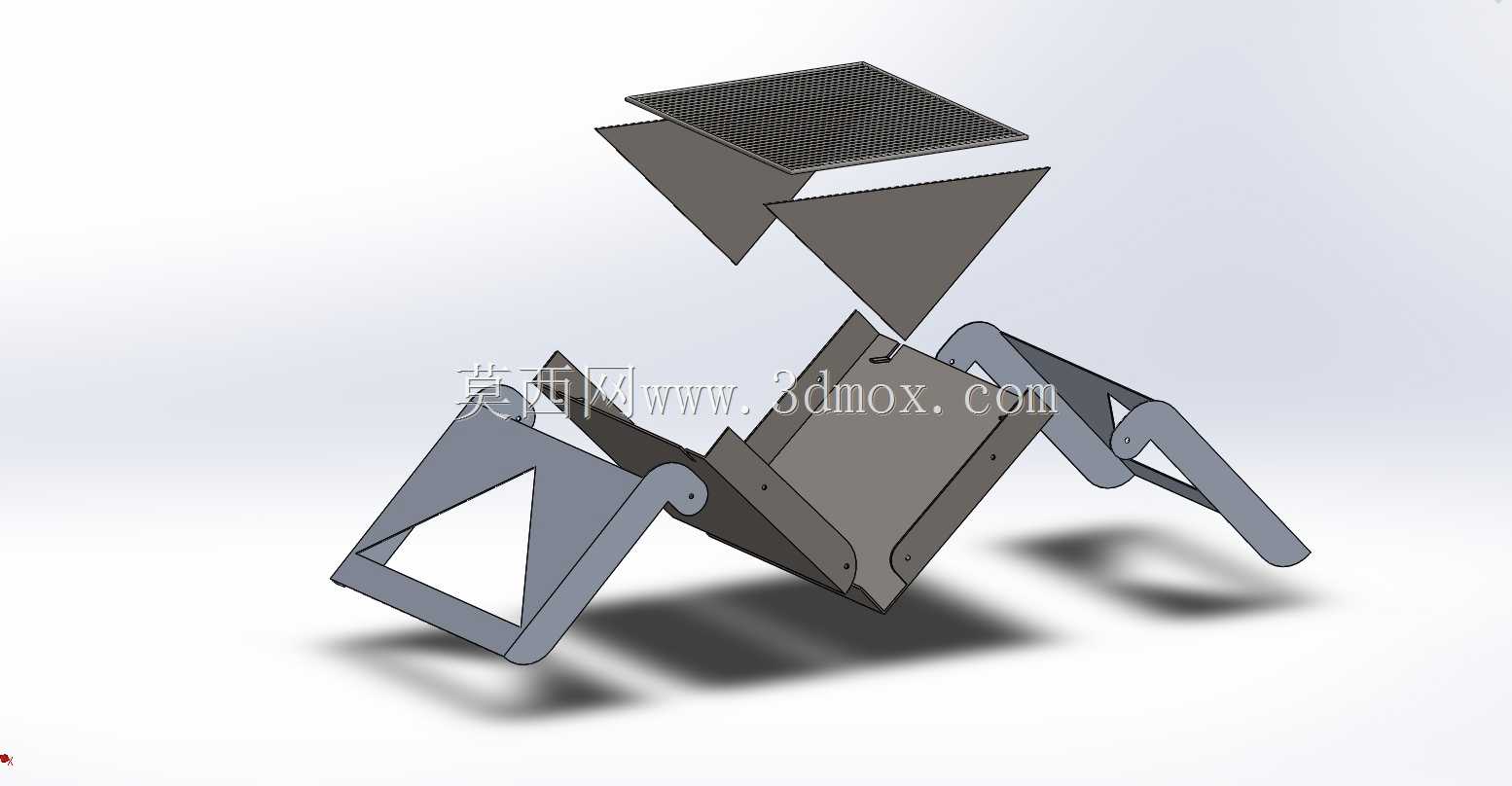

　　这款折叠烧烤支架的设计初衷，是解决户外露营、短途自驾、庭院小聚场景下传统烧烤架笨重、占空间、组装繁琐的痛点，整体采用金属薄板冲压工艺成型，没有额外的焊接连接件，所有铰接位置都通过板材自身的弯折翻边形成转轴配合结构，省去了额外的销轴、合页配件，既降低了生产环节的装配成本，也避免了户外使用时小零件丢失导致设备无法使用的问题。

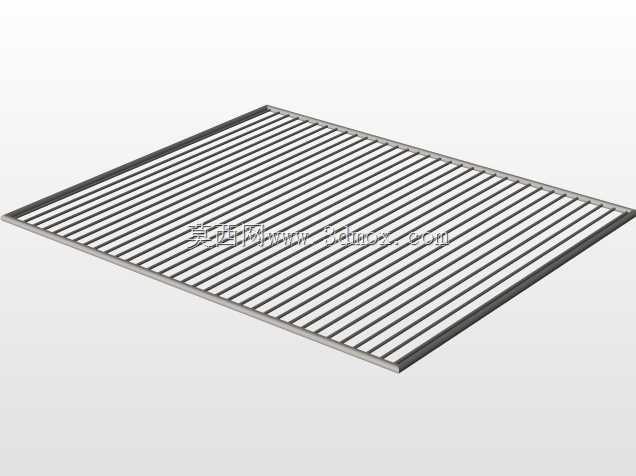

　　从实际使用场景来看，该支架展开后可形成稳定的三角支撑结构，支撑腿的弯折角度经过力学校核，放置在不太平整的草地、碎石地面时，只要单腿高差不超过15mm，整体结构依然能保持稳定，不会出现侧翻、滑塌的情况；支撑面的镂空结构是在冲压工序中直接冲切成型的条形通风槽，槽宽控制在8mm，既可以保证木炭燃烧时的底部进风量，让炭块充分燃烧减少冒烟，又能避免炭块碎渣从缝隙掉落烫伤使用者，同时承托烤网的翻边高度设置为20mm，刚好适配市面上主流的300*400mm规格一次性烤网或者常规铁丝烤网，不需要额外定制配件。

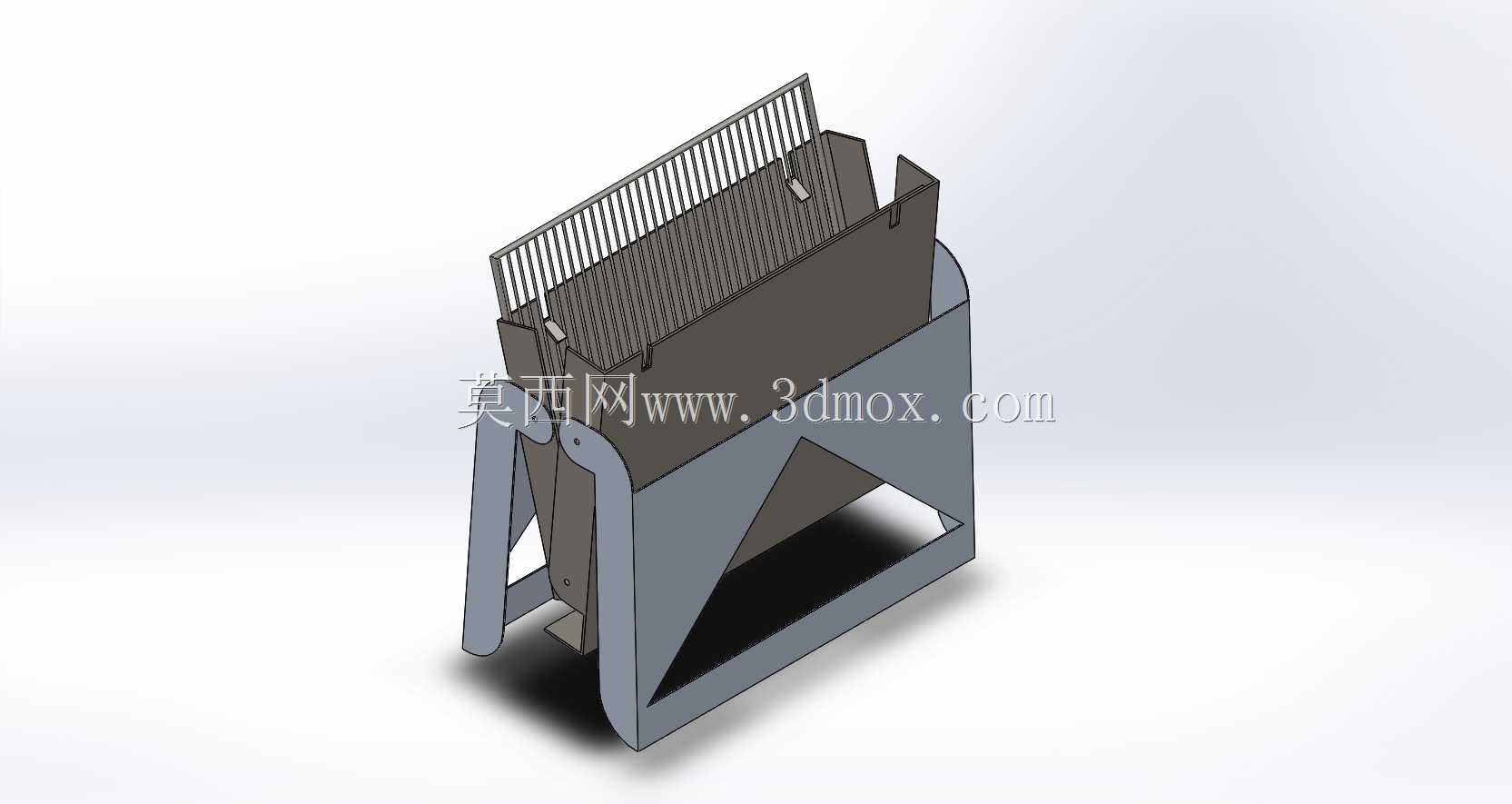

　　折叠状态下，整个支架的所有部件都能贴合收拢为平板形态，整体厚度不超过30mm，可以轻松塞进背包侧袋、车载储物格甚至户外折叠桌的侧边收纳槽里，完全不会占用过多储物空间；板材选用的是1.2mm厚度的冷轧钢板，表面做高温喷塑处理，耐受烧烤时的高温辐射，不会因为长时间接触炭块热量出现变形、漆面脱落的问题，冲压成型的所有边缘都做了内卷边处理，没有裸露的锐边，组装和收纳过程中不会划伤手部。

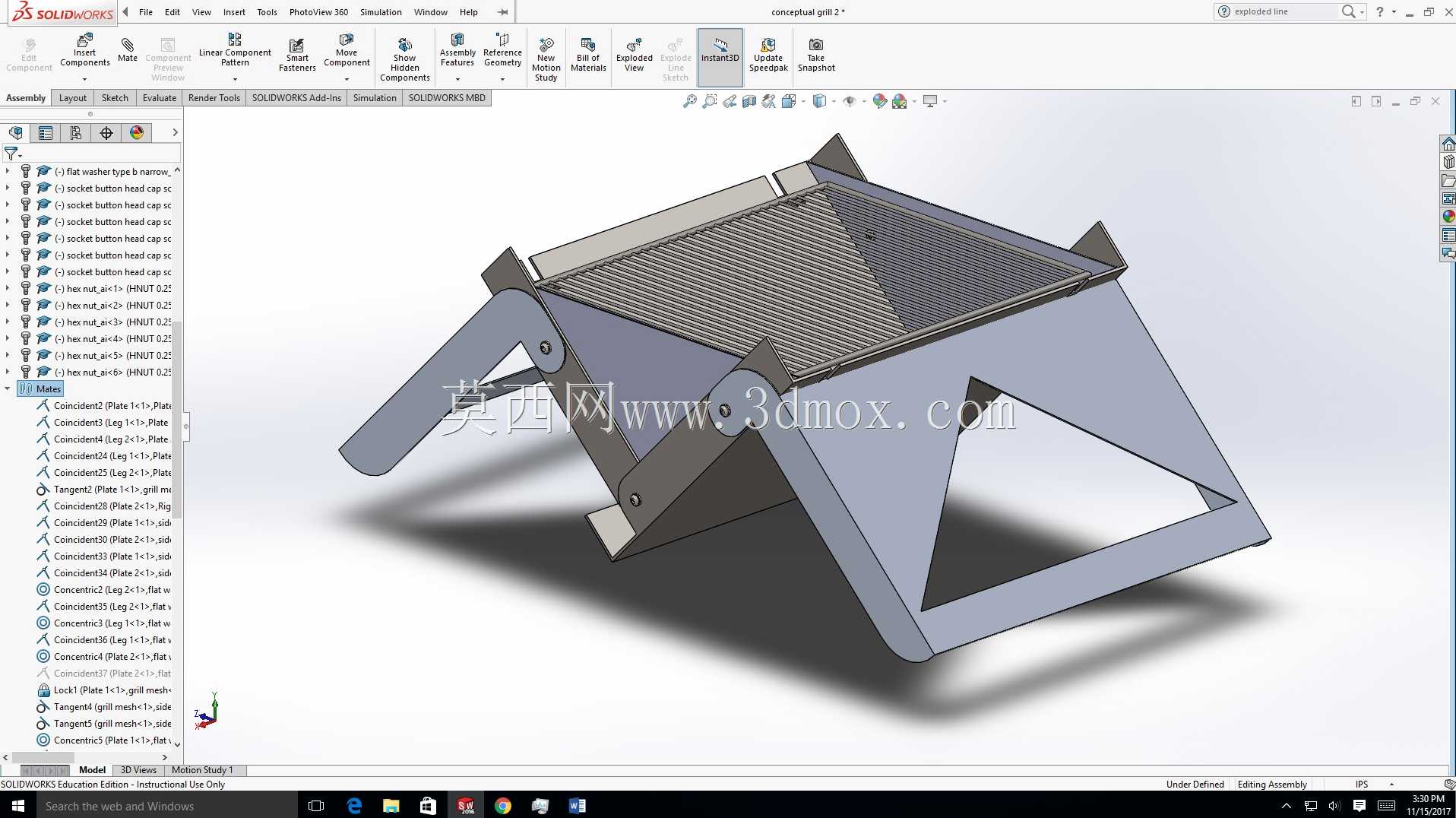

　　设计过程中，首先对展开状态的受力边界做了模拟：当支架上放置满炭块加上烤网、食材的总重量达到15kg时，支撑腿的最大形变位置在弯折处，形变量不到0.2mm，完全满足使用强度要求；铰接位置的配合间隙控制在0.3mm，既可以保证折叠、展开时的转动顺畅，不会出现卡滞，又不会因为间隙过大导致展开后出现晃动感；收拢状态下，各部件之间通过板材自身冲压形成的弹性卡扣实现固定，不需要额外的绑带或者锁扣，拎起任意位置都不会散开。

　　安装使用时不需要任何额外工具，只需要将两侧的支撑腿沿着铰接位翻开到限位位置，卡扣自动卡入定位槽就完成了组装，整个过程耗时不超过10秒，使用完成后待支架冷却，只需要按压卡扣位置就可以将支撑腿折回收纳位，清理时可以直接用清水冲洗，因为没有复杂的拼接缝隙，炭灰、油污很容易擦拭干净，不会在缝隙里残留污渍滋生细菌。

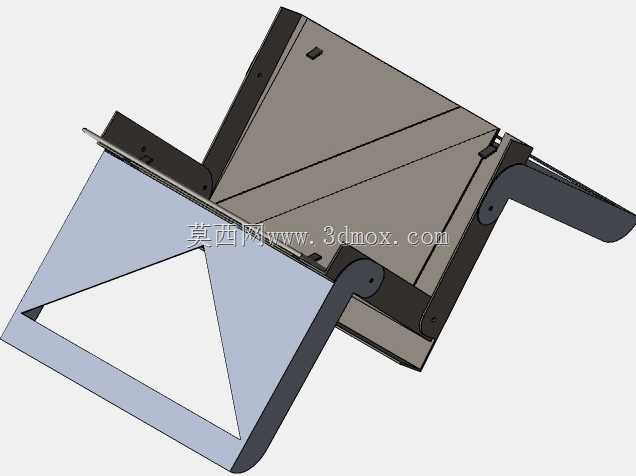

　　从结构设计的细节来看，承托烤网的位置做了向上的翻边限位，烤网放置后不会出现横向滑动，哪怕在烤制食材时需要翻动食材施加侧向力，烤网也不会从支架上滑落；支撑腿的底部做了10mm宽度的平底弯折，增大和地面的接触面积，放在软质的草地、沙土地面上时不会出现下陷的情况，哪怕是在硬质的瓷砖、水泥地面使用，平底结构也能增大摩擦力，避免支架滑动。

　　不同于传统的管状焊接烧烤架，这款全薄板冲压的折叠支架没有容易积存锈迹的管腔，哪怕长期在潮湿的户外环境存放，只要擦拭干净表面水分就不会出现从内部开始锈蚀的问题，整体使用寿命比同重量的管状烧烤架更长；因为所有零件都是一体化冲压成型，生产时只需要一套连续冲压模具就可以完成所有部件的加工，生产效率高，品控稳定性好，适合批量量产，零部件的一致性高，同型号产品的部件可以通用互换，哪怕某个部件出现变形损坏，也可以单独更换对应板件，不需要整体报废。
