Arduino控制八足仿生蜘蛛机器人结构

　　多足仿生行走机构在非结构化地形的通行能力远优于轮式、履带式移动平台，八足蜘蛛构型的机器人依托冗余的腿部自由度，可在废墟搜救、狭窄管道巡检、复杂地形勘探场景下完成轮式设备无法实现的越障、攀爬动作，同时多足支撑的静态稳定特性也让其在停驻作业时无需额外支撑结构即可保持姿态稳定，适合搭载小型检测模块完成定点数据采集任务。这套结构核心围绕8台伺服电机的动力输出做布局设计，配套的十字轴作为腿部动力传递的核心连接件，承担着舵机扭矩输出到腿部摆臂的力传导作用，设计时优先考虑了舵机安装位的同轴度公差，十字轴的轴段直径匹配常用9g微型舵机的舵盘安装孔位，轴肩位置做了限位台阶，避免装配时轴向窜动导致的腿部运动卡滞，同时轴端预留了紧定螺钉的安装平面，

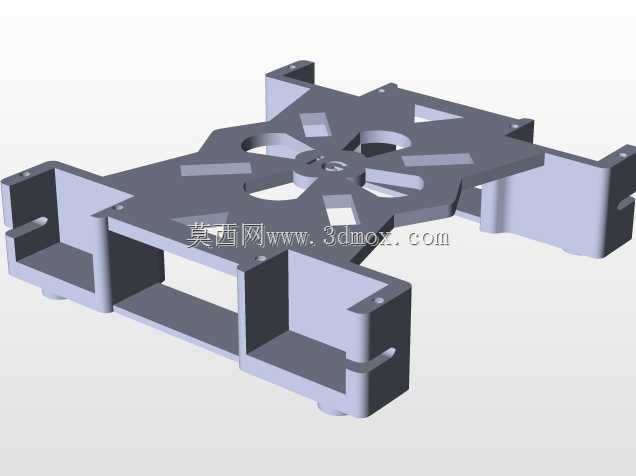

　　无需额外粘接即可完成舵盘与轴的刚性连接，日常维护更换舵机时仅需拧下紧定螺钉即可完成拆卸，无需破坏整体结构。机身主体采用多边形切边的壳体构型，上壳与下壳通过卡扣配合定位，内部预留了Arduino控制板、舵机驱动板、锂电池的安装腔室，壳体壁厚均匀设置为1.2mm，既满足3D打印加工时的最小壁厚要求，也能控制整体机身重量，降低舵机的负载压力。壳体顶部预留了两个传感器安装柱，可直接固定红外避障模块或者蓝牙通信模块，无需额外打孔改装；壳体底部的走线槽做了圆弧过渡处理，避免舵机引线在腿部摆动时被壳体锐边割破绝缘层，所有走线槽的宽度预留了2倍的线径余量，8路舵机引线可整齐排布在槽内，不会出现线束干涉腿部运动的问题。

　　腿部安装位围绕机身中心呈辐射状均匀排布，每个安装位的舵机固定座都做了加强筋结构，筋位厚度0.8mm，从舵机座侧壁延伸至机身壳体主壁，抵消舵机急停换向时产生的冲击载荷，避免长期运行后舵机座出现开裂变形。十字轴作为连接舵机输出轴与腿部连杆的核心零件，四个轴段的对称度公差控制在0.1mm以内，保证同一组对侧腿部的摆动角度完全一致，避免行走时出现步态偏移、走偏的问题；轴的表面做了减摩纹理设计，与连杆孔配合时无需额外加装轴套即可降低转动摩擦阻力，减少舵机的无效功率损耗。实际装配过程中，需先将8台伺服电机分别卡入机身对应的安装位，每台舵机的引线顺着走线槽引至机身中部的驱动板安装区，完成接线校准舵机中位后，再将十字轴压入舵机输出盘，

　　随后依次装配腿部的上段连杆、下段连杆，所有连杆的转动副位置都预留了0.2mm的配合间隙，保证摆动过程无卡滞，同时间隙量控制在不会出现明显晃动的范围内，保证腿部运动的位置精度。这套结构的步态控制依托Arduino的开源编程环境实现，可通过调整舵机的摆动角度、时序差实现前进、后退、转向、蹲伏等多种动作，十字轴的刚性连接特性保证了舵机的转动角度可以无损耗传递到腿部，不会因为连接件的弹性变形导致步态失真。在地形适配场景下，八足构型的支撑冗余度高，即使其中一到两条腿出现故障，剩余的腿依然可以维持稳定行走姿态，适合在环境复杂、维护不便的作业场景下使用。机身的外形尺寸控制在手掌大小，整体安装边界没有外凸的尖锐结构，所有边角都做了R1.5的圆角处理，既避免使用时划伤操作人员，也能在碰到障碍物时顺着圆角滑开，减少碰撞对机身结构的冲击。设计过程中还考虑了模块化替换需求，所有腿部零件、十字轴零件都采用统一的安装接口，单个零件损坏后可直接打印替换，无需重新制作整套结构；电池安装位预留了通用2S锂电池的安装空间，搭配常规容量电池可实现连续20分钟以上的行走作业，满足日常演示、小型巡检任务的续航需求。
