通讯设备用黄铜冲压安装固定金属板

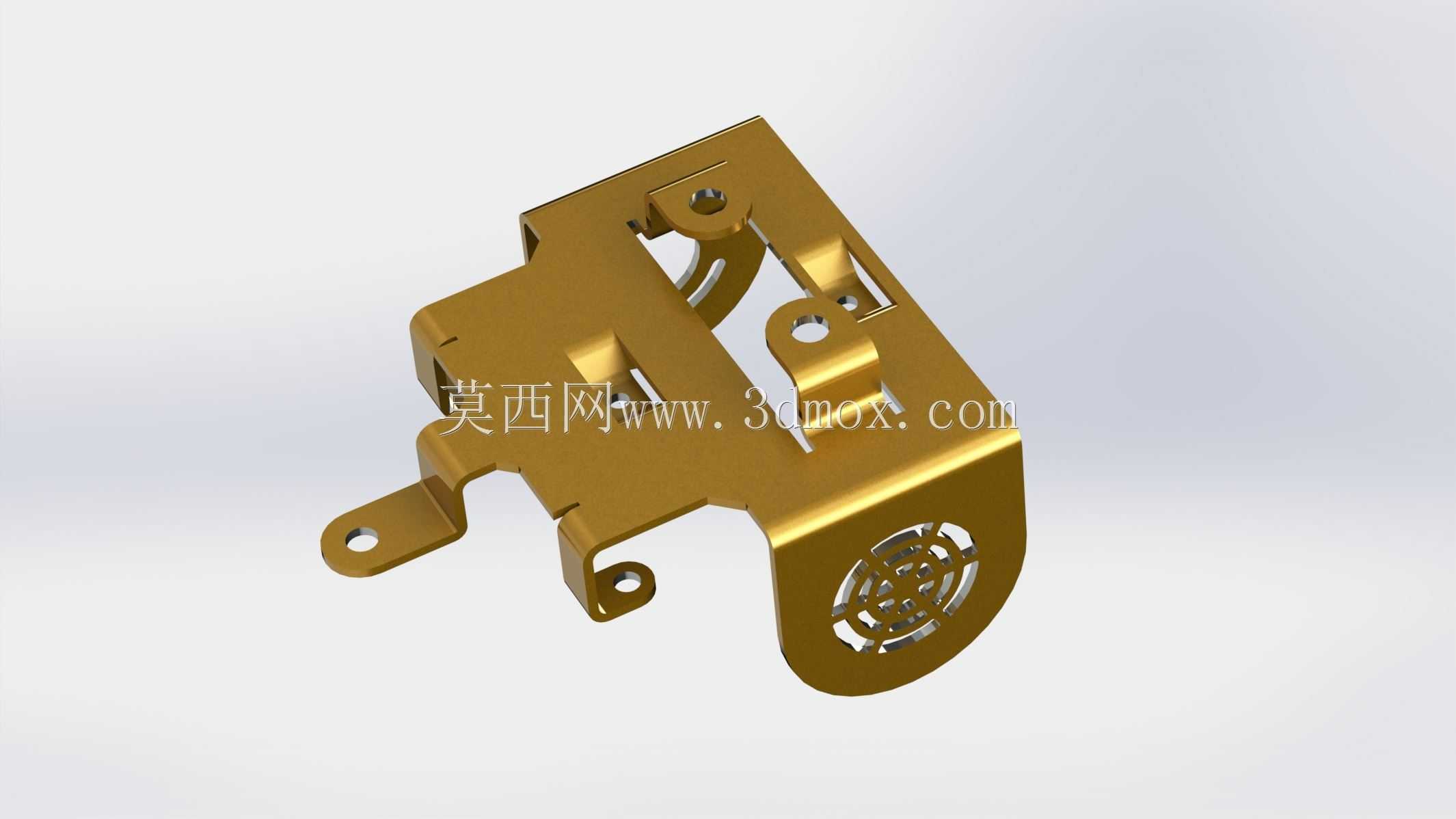

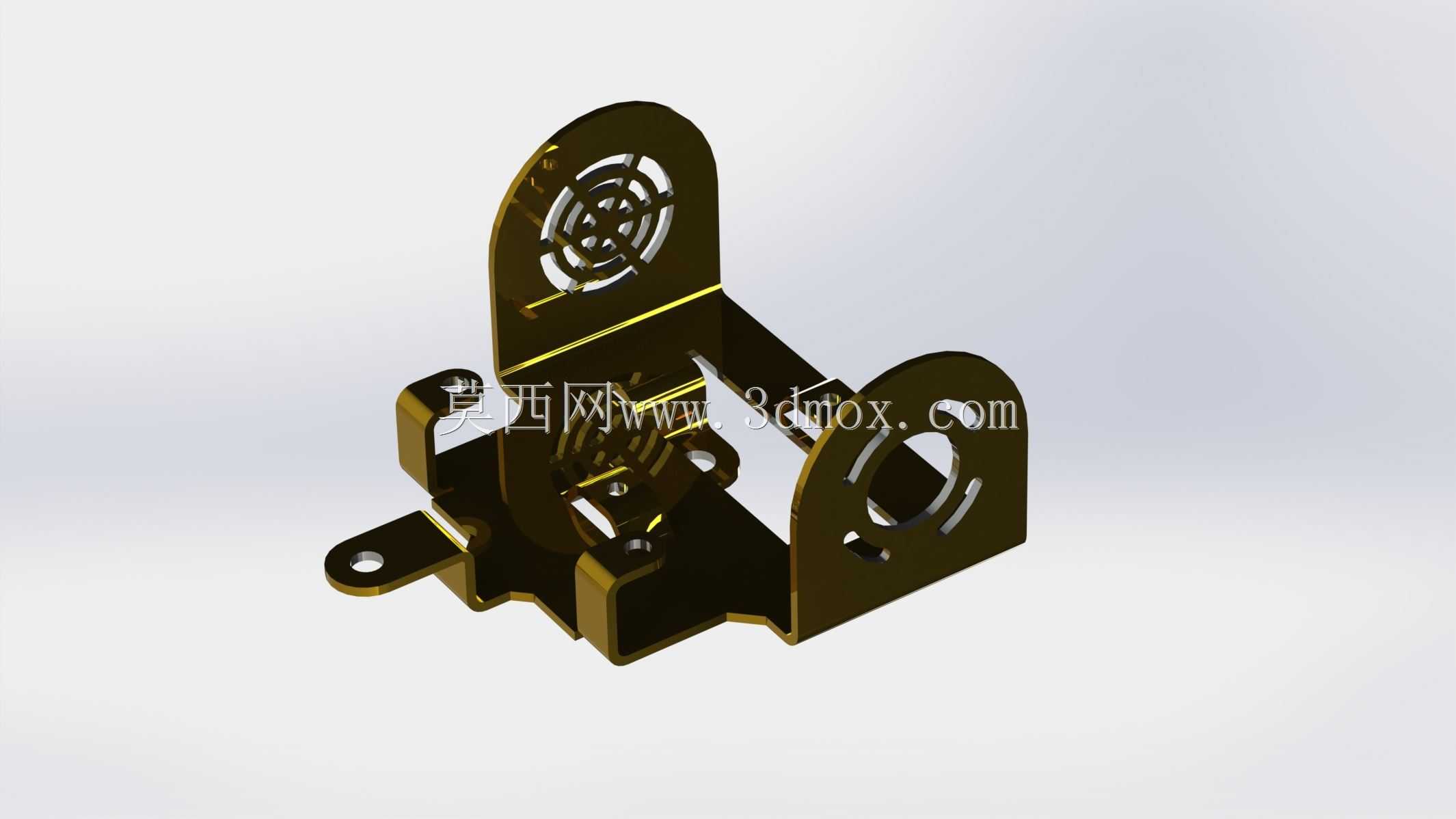

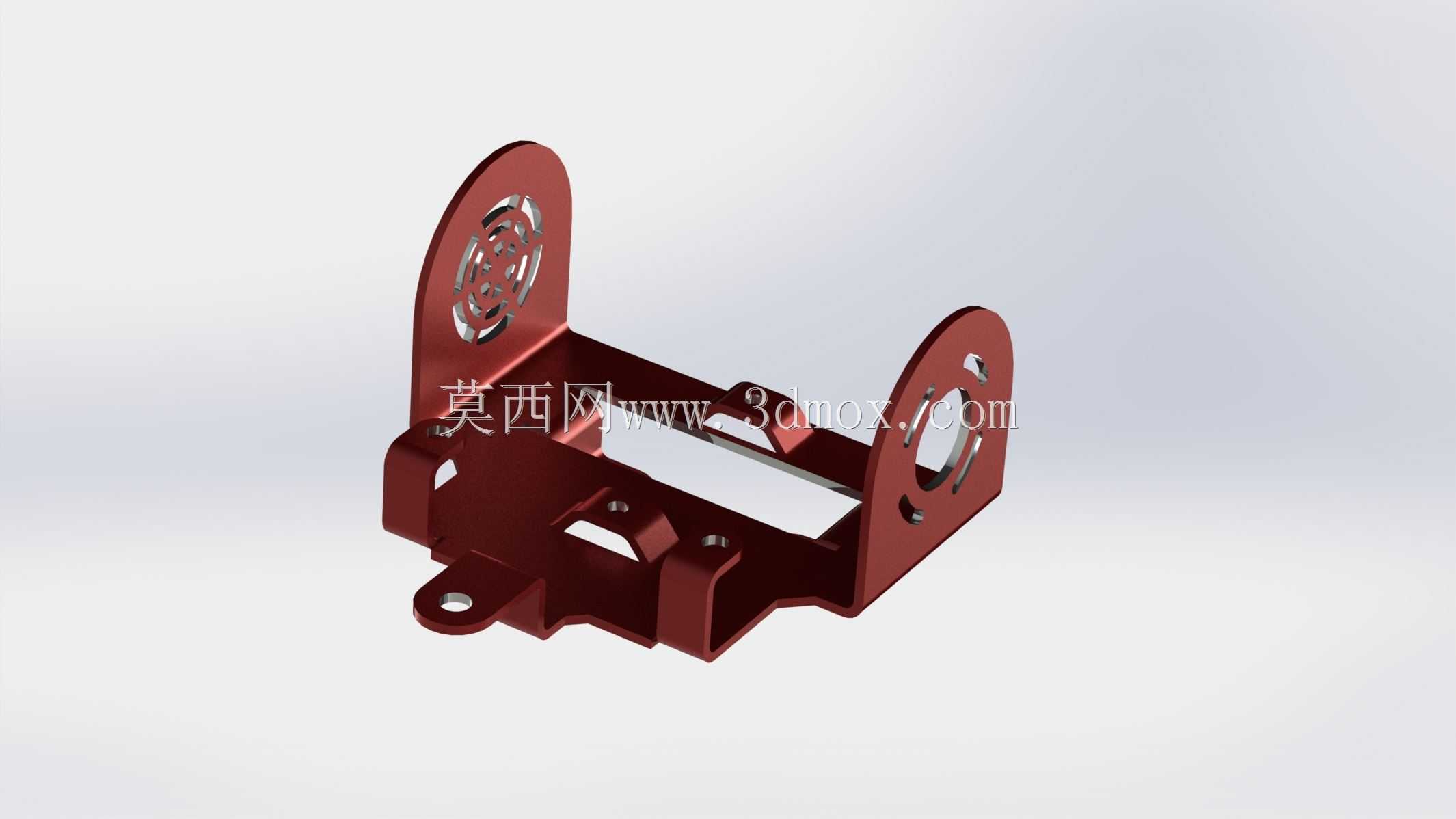

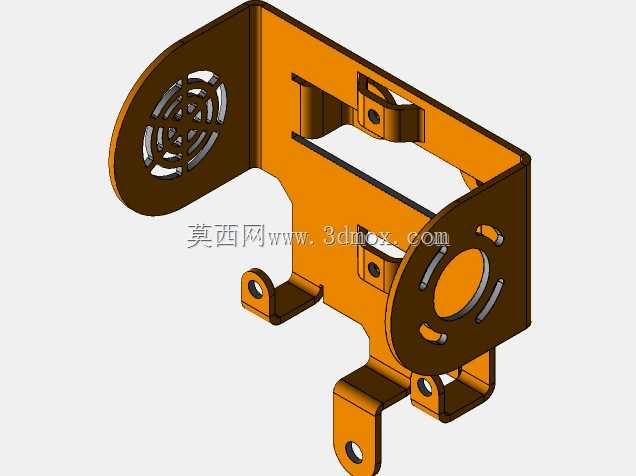

　　这款冲压成型的金属安装板，主要应用于小型手持通讯终端的内部结构固定场景，作为终端内部核心功能模组的承载支撑构件，承担着定位电子元器件、屏蔽局部电磁干扰、衔接机身前后壳体的多重作用，在通讯终端的装配链路中属于基础结构承载件。从结构设计来看，整体采用弯折一体冲压工艺成型，基材选用黄铜合金板材，兼顾结构强度与冲压延展性能，同时具备一定的抗锈蚀能力，适配消费类电子终端的常规使用环境，无需额外做表面镀层处理即可满足基础耐候要求。板体上分布的多组不同规格圆孔，分别对应不同功能的安装需求：侧边带翻边的小孔用于螺丝锁附固定，将板体与终端内部的塑料中框锁紧，翻边结构可以增加螺丝咬合的螺纹长度，避免薄板材锁附时出现滑牙、板材变形的问题；

　　板身中部的大尺寸避让孔，是为终端内部的摄像头模组、振动马达或者扬声器单元预留的装配空间，孔位边缘做了小角度的翻边处理，既可以提升板体局部的结构刚性，减少冲压后的应力变形，也能在元器件装配时起到导向定位的作用，降低产线装配的对位难度。板体一端的格栅状镂空结构，正对终端内置的发声单元位置，镂空的格栅条宽度均匀，既可以保证声音传出的通透度，不会造成发声闷堵的问题，又能阻挡外界的灰尘、细小杂物直接接触发声振膜，同时格栅结构也能进一步分散板体的冲压应力，避免大平面板材在长期使用后出现翘曲变形。从安装边界来看，板体的整体外轮廓完全适配对应型号通讯终端的内部腔体空间，侧边伸出的带孔固定耳，位置精准对应中框上的定位柱，

　　装配时可以先通过定位柱做预定位，再锁附螺丝，整个装配流程无需额外调整位置，适配自动化产线的快速装配要求。板体的弯折角度经过精准管控，所有弯折处的内R角匹配板材厚度的冲压工艺要求，不会出现弯折处开裂、回弹超差的问题，弯折形成的立面刚好抵住终端内部的电池侧边，对电池起到侧向限位的作用，避免终端受到跌落冲击时电池出现移位。在实际使用场景中，这款金属板除了结构承载作用外，还可以通过板体与主板接地端的接触，实现局部的电磁屏蔽效果，减少射频信号对音频电路的干扰，降低通话过程中出现电流杂音的概率。设计过程中，针对冲压工艺的可行性做了多轮优化，所有的孔位间距、弯折边高度都符合冲压模具的设计规范，最小孔边距大于板材厚度的1.5倍，

　　避免冲压时出现孔位变形、板材撕裂的问题；板体上的几处凸起压铆结构，是用于卡接柔性电路板的走线槽，无需额外粘贴走线固定胶，就可以将柔性电路板约束在指定位置，避免装配过程中排线被挤压破损，同时也减少了装配辅料的使用，降低整体物料成本。从尺寸公差来看，所有安装孔的位置公差控制在±0.05mm以内，弯折角度公差控制在±0.5度，完全满足消费类电子产品的装配精度要求，不会出现孔位错位无法装配的问题。板体的边缘全部做了压毛边处理，没有尖锐的冲压披锋，避免装配过程中划伤操作人员或者刺破内部的柔性排线，提升装配过程的安全性。
