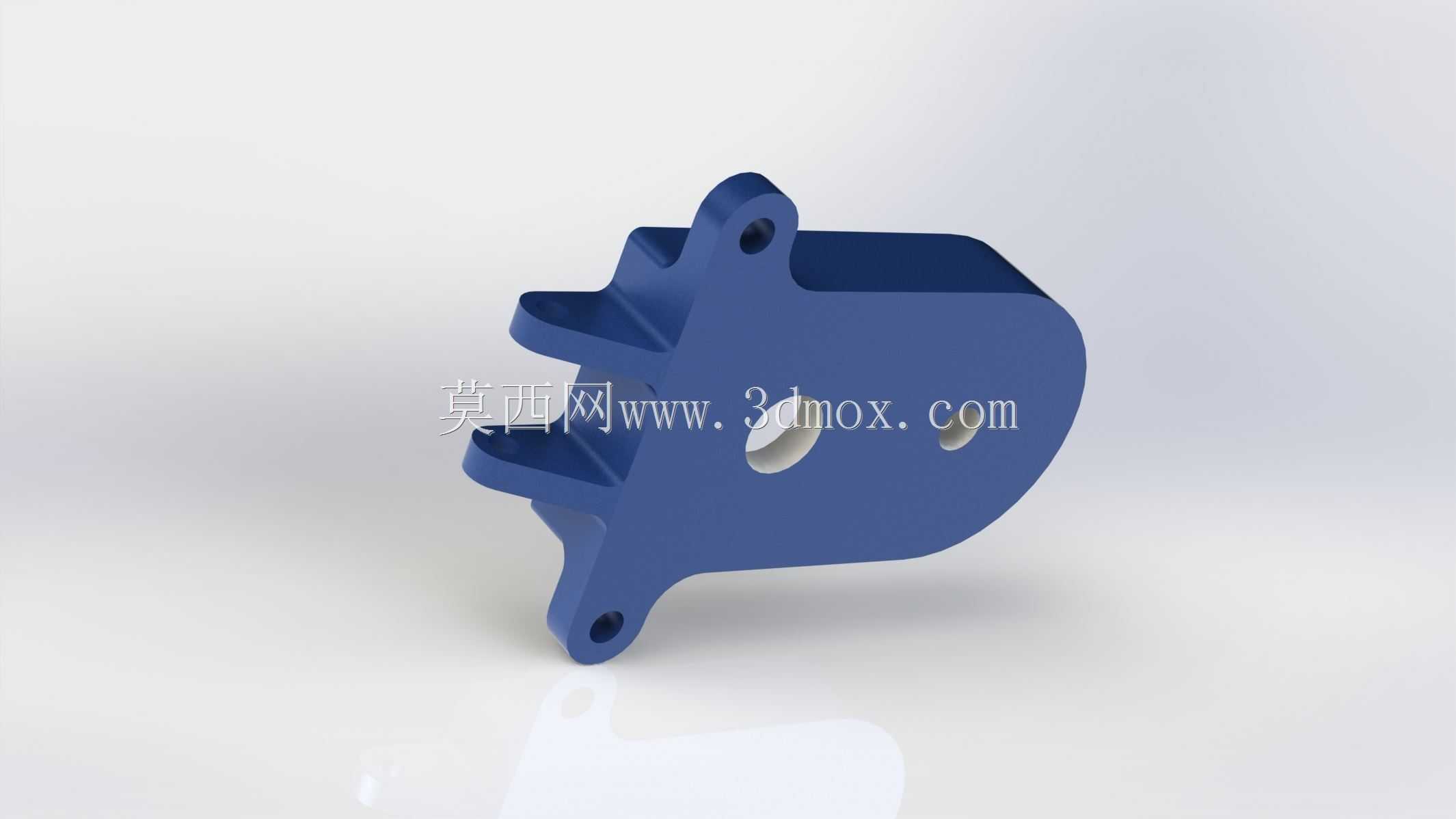

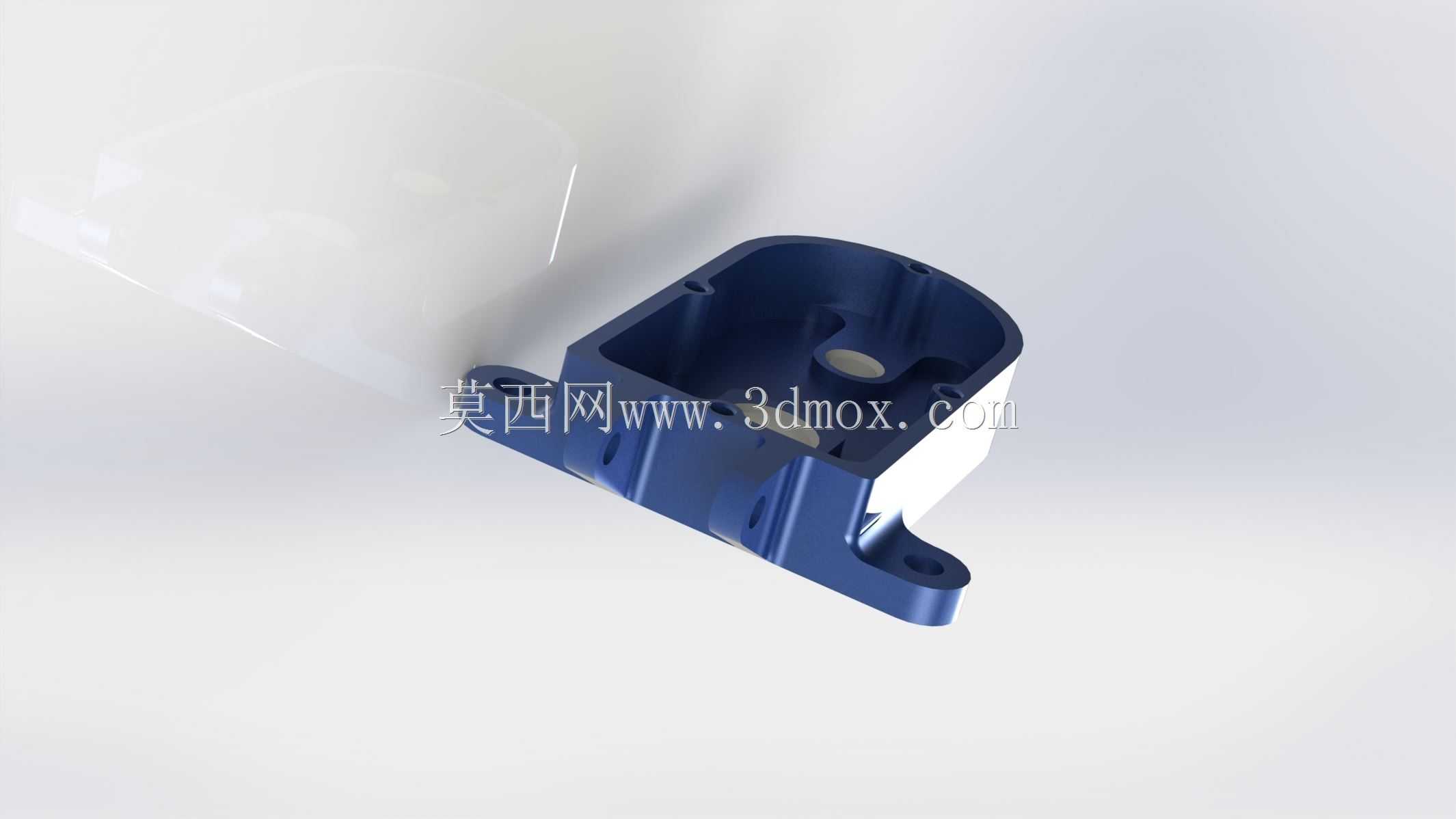

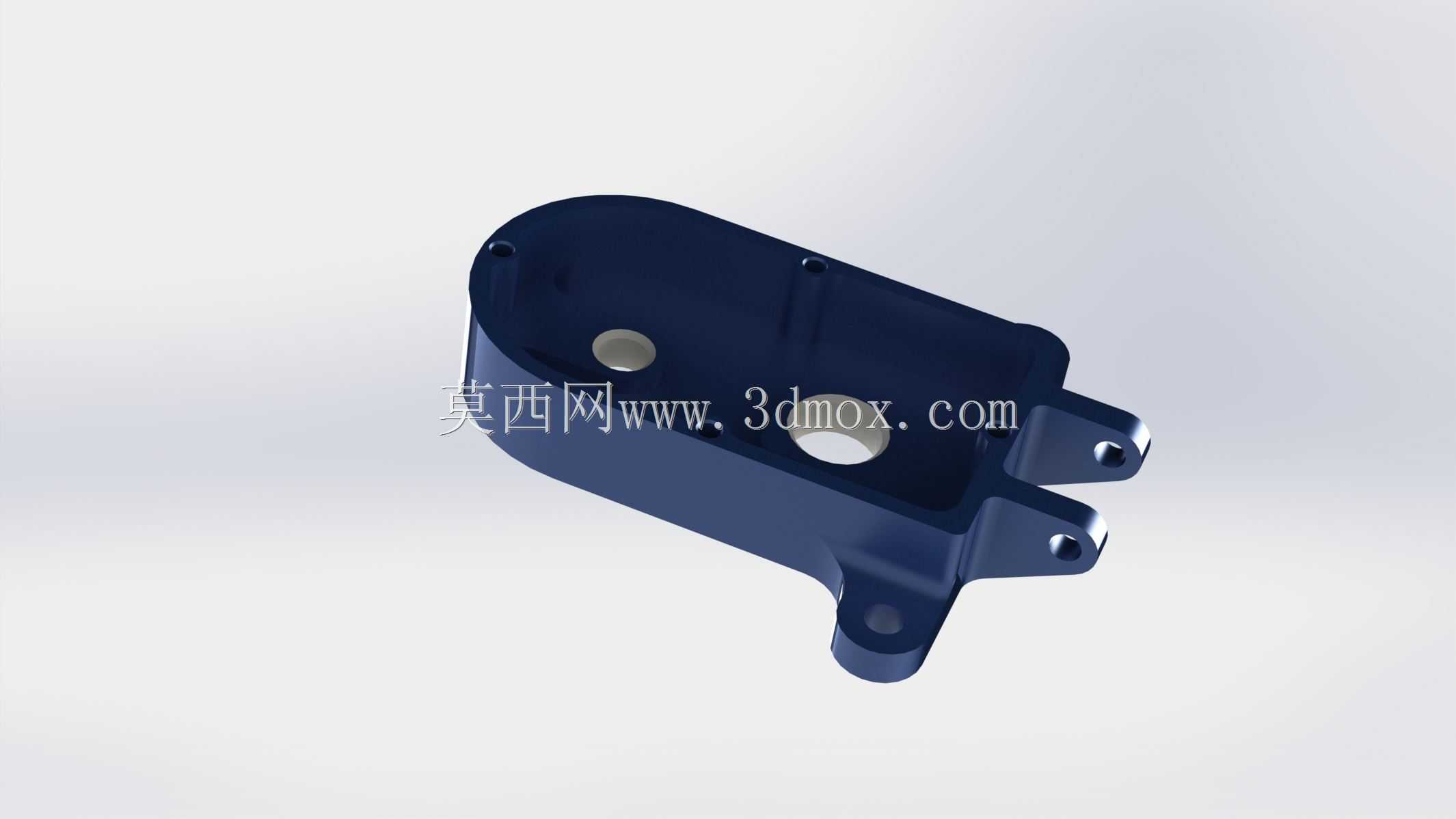

通讯设备用带安装耳深蓝色塑料盖体结构

　　这款塑料盖体主要应用在手持通讯终端的内部腔体防护场景，日常在便携通讯设备、小型信号传输手持机的结构中承担核心的腔体分隔与元件防护作用，实际使用时会扣合在设备主壳体的对应腔位上，把内部的电路板、信号传输模块与外部结构隔开，避免日常使用过程中灰尘、汗液、轻微溅水侵入核心元件区域，同时也能为内部的小型接插件、固定焊点提供物理支撑，防止设备意外跌落时元件出现移位、焊点脱开的问题。从结构设计来看，盖体主体采用下沉式腔体结构，腔体深度根据内部容纳的接插件高度做了适配，内壁做了均匀的壁厚过渡，最薄处控制在1.8mm左右，既满足注塑成型时的熔料流动要求，避免出现缺胶、缩痕的成型缺陷，也能控制整体零件重量，适配手持通讯设备的轻量化设计需求。

　　盖体上预留的两个圆形通孔，是对应内部模块的定位柱穿装位，装配时定位柱穿过孔位后做热熔固定，不需要额外打螺丝就能实现盖体与主壳体的预定位，能大幅提升产线装配的效率，孔位周边做了0.3mm的凸起加强筋，避免装配时孔位周边出现应力开裂的问题。盖体外侧延伸出的三个带孔安装耳，是整个零件的核心受力固定结构，每个安装耳的孔位都做了沉台设计，装配时螺丝头可以完全沉入沉台内，不会突出盖体表面影响后续外装配件的装配，安装耳与主体腔体的连接位置做了圆弧过渡加三角加强筋的结构，能承受设备跌落时的冲击载荷，避免安装耳从主体上断裂。设计过程中针对注塑成型的工艺性做了多处优化，所有的棱边都做了R0.5以上的圆角处理，既避免成型时出现应力集中，

　　也能减少工人装配时被锐边划伤的风险；腔体内部的拐角位置没有做直角设计，全部采用圆弧过渡，能减少注塑时的熔接痕产生，提升零件整体的结构强度。从安装边界来看，盖体整体的外轮廓尺寸适配6s规格通讯终端的内部腔体宽度，安装耳的孔位中心距完全匹配对应主壳体的螺丝柱位置，装配后盖体表面与主壳体的配合面间隙控制在0.1mm以内，不会出现明显的装配段差，也能避免灰尘从配合间隙进入腔体内部。实际使用过程中，这款盖体除了基础的防护作用，还能为内部的信号模块提供一定的电磁屏蔽辅助作用，塑料基材中添加的少量导电填料，能减少内部模块之间的信号串扰，提升通讯设备的信号传输稳定性。针对手持设备的使用场景，盖体的外表面做了细微的磨砂纹理处理，

　　即使在手上有汗的情况下接触，也不会留下明显的指纹痕迹，同时能提升零件表面的耐磨性能，长期使用不会出现明显的划痕。在结构强度验证阶段，这款盖体的安装耳位置可以承受1.2N·m的螺丝锁紧力矩，不会出现开裂、滑牙的问题，1米高度自由跌落到水泥地面时，盖体不会出现碎裂、卡扣脱落的情况，完全满足手持通讯设备的可靠性测试要求。盖体腔体内部的几个小凸台，是对应内部电路板的支撑位，装配时电路板直接压在凸台上，不需要额外加支撑泡棉，就能控制电路板与盖体之间的间隙，避免电路板出现晃动，凸台的高度做了统一的公差控制，高度公差在±0.05mm以内，能保证电路板装配后的平面度，避免板上的接插件出现对位偏差。
