多安装位密封式机械端盖结构设计

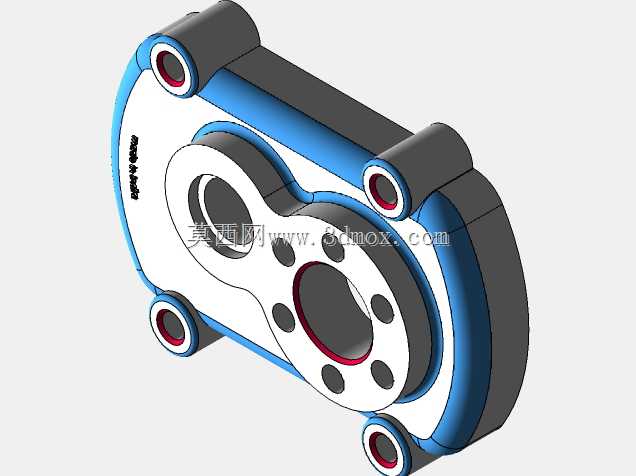

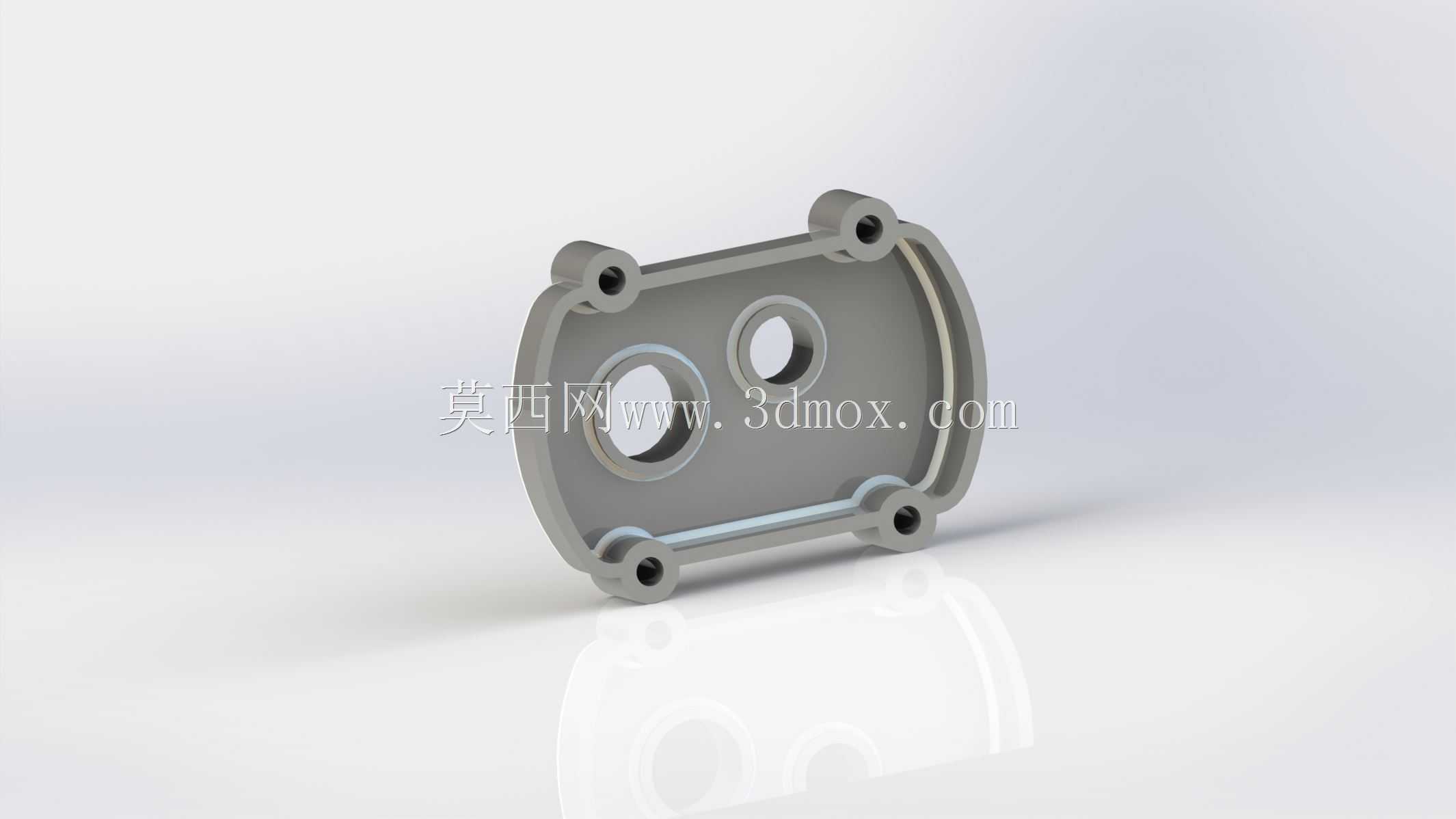

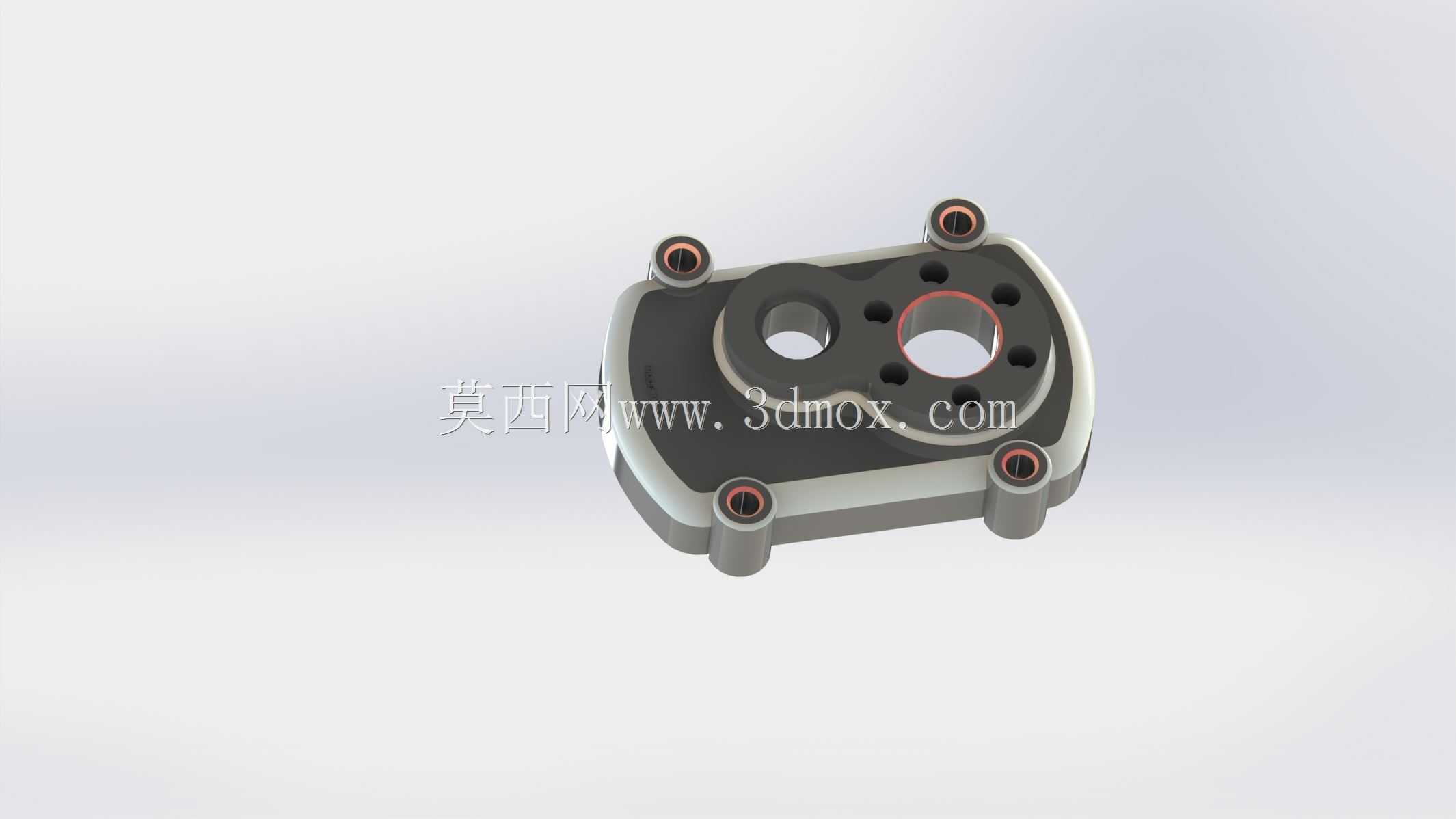

　　这类带多安装柱的端盖结构，常应用在小型动力传输腔体、液压控制单元或者精密传动箱的端部封合位置，核心作用是封闭腔体内部的传动组件、润滑介质，同时为外接管路、传感元件提供标准化的安装接口，避免腔体内部的润滑油泄漏、外界粉尘与水汽侵入造成传动件磨损或者元件失效。从结构设计逻辑来看，整个端盖采用异形轮廓适配腔体的非规则安装面，没有采用常规的圆形或者方形端盖形态，是为了贴合腔体端部的不规则外形，减少不必要的结构冗余，在有限的安装空间内最大化利用布局空间。四个角位的带衬套安装柱是整个端盖的核心固定结构，柱体高度经过匹配腔体端面的安装间隙设计，衬套采用嵌装结构，避免金属紧固件直接锁紧时对端盖本体造成压损，同时保证锁紧后的连接强度，

　　能够承受腔体内部因为介质压力波动、传动件振动带来的交变载荷，不会出现长期使用后固定位松动、端盖移位的问题。端盖中部的不同孔径通孔，分别对应不同的功能需求：大尺寸中心孔是动力输出轴或者主轴的穿设位置，孔位周边预留的环形槽是密封件的安装位，可嵌入O型密封圈或者骨架油封，实现轴与端盖之间的动密封；周边分布的小尺寸孔位，一部分是油路或者气路的通口，用于连接外部管路实现腔体内部介质的循环、压力检测，另一部分是小型传感元件的安装孔，可直接固定温度、压力传感器，无需额外在端盖上加工改制，减少现场装配的工序。端盖主体采用分层结构设计，外层为硬质结构层承担安装固定的载荷，内层贴合腔体的位置设置密封胶圈嵌槽，装配时嵌入密封胶圈后，

　　通过四个角位的紧固件均匀锁紧，就能实现端盖与腔体端面之间的静密封，密封压力可满足常规中低压腔体的使用需求，不需要额外涂覆密封胶，降低后期维护拆卸的清理难度。在安装边界设计上，四个安装柱的孔位中心距严格匹配腔体端部的螺纹孔位置，装配时不需要额外调整对位，端盖的外轮廓边缘做了小圆角过渡，避免装配过程中锐边划伤操作人员或者相邻的管线，整体厚度控制在适配安装空间的范围内，不会因为端盖突出过多造成周边部件的安装干涉。这类端盖在实际使用中，除了基础的封盖功能，还承担了部分接口集成的作用，将原本需要在腔体上单独加工的多个接口整合到端盖结构上，降低了腔体主体的加工难度，因为腔体主体多为铸造或者整体加工的复杂结构，

　　在其上加工多个小直径孔位的难度远高于在端盖上加工，同时后期如果需要调整接口规格，只需要更换对应规格的端盖即可，不需要改动腔体主体结构，大幅降低设备改型的成本。在结构强度校核上，设计时针对安装柱的根部做了圆角加强处理，避免紧固件锁紧时应力集中造成柱体断裂，端盖本体的壁厚经过受力仿真验证，能够承受腔体内部额定压力下的形变要求，不会因为压力作用出现端盖鼓胀、密封面贴合不严的问题。中部的轴孔位置做了同轴度公差设计，保证装配后轴与端盖孔的同轴度在允许范围内，避免油封出现偏磨，延长密封件的使用寿命。对于需要经常拆卸维护的腔体场景，这种端盖的结构设计也兼顾了维护便利性，拆卸时只需要松开四个角位的紧固件，即可直接取下端盖，不需要拆卸周边相邻的其他部件，维护操作空间充足，不会因为端盖结构遮挡其他部件的维护位置。
