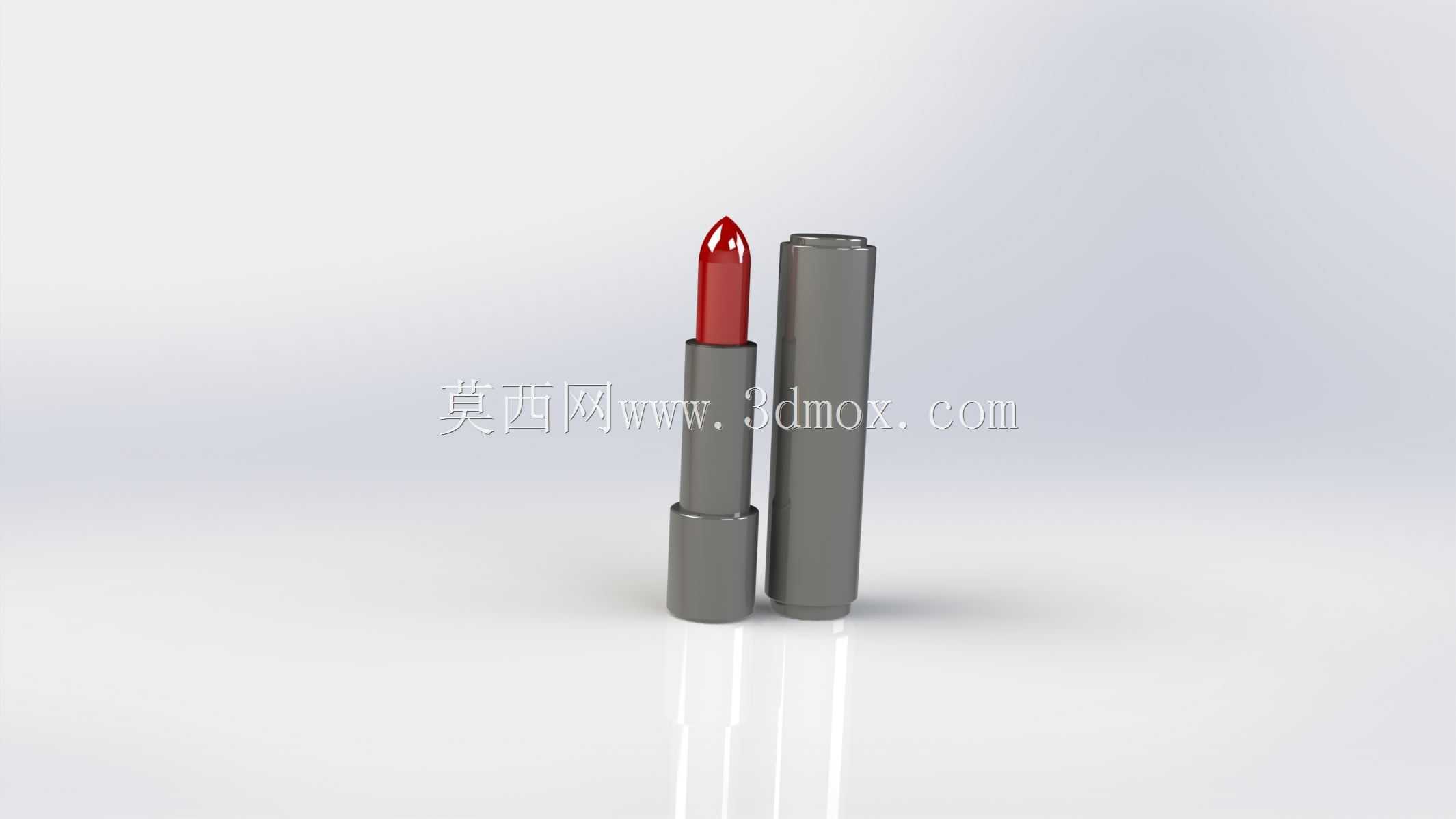

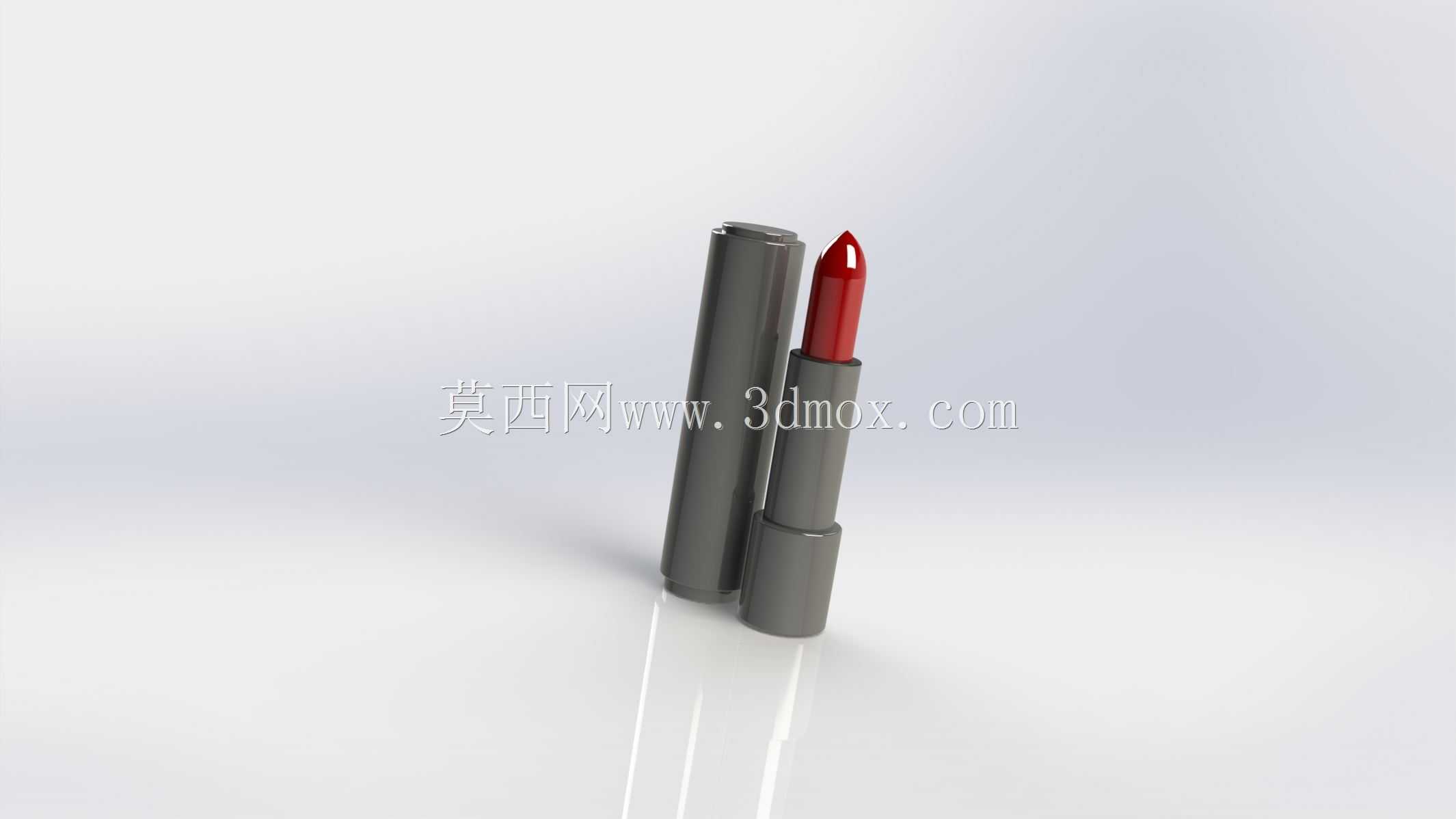

旋出式膏体容器外观结构三维建模

　　日常接触的旋出式膏体容器，核心功能是实现膏体的稳定收纳与可控伸出，避免膏体受外力磕碰断裂、沾染外界灰尘，同时保证单手握持时的操作顺滑度，这类结构广泛应用在彩妆膏体、护理膏霜、便携药用膏剂的外包装设计中，是美妆个护包材领域非常常见的结构形式。从结构设计逻辑来看，整个模型分为外管套、中束芯、内螺旋杆、膏体固定座四个核心部分，外管采用直筒等径设计，外壁做微磨砂质感的圆柱面处理，握持时的接触摩擦力适配多数人手部握持的施力习惯，不会出现拧动时打滑的问题，外管的壁厚控制在1.2mm左右，既保证日常揣放在包袋中受挤压不会出现形变开裂，也不会因为壁厚过大导致整体重量超标，影响便携使用的手感。中束芯是整个结构的定位核心，其与外管采用过盈配合压装固定，

　　压装深度控制在8mm，保证日常旋动使用时不会出现中束芯跟转、脱出的问题，内螺旋杆与膏体固定座采用多头梯形螺纹配合，螺距设置为3mm，旋转一圈即可实现3mm的膏体伸出量，既不会因为螺距过大导致膏体伸出过量容易折断，也不会因为螺距过小需要旋转多圈才能达到使用伸出量，影响日常使用的操作效率。膏体固定座的内腔做微倒锥结构，与膏体底部的锥度完全匹配，装配时膏体插入固定座后，依靠锥面的抱紧力实现固定，即使日常使用中反复旋出旋回，也不会出现膏体与固定座松脱、掉落的问题，固定座的外壁设置有导向凸筋，与中束芯内壁的导向槽配合，限制固定座的周向转动，保证旋转外管时，固定座只会沿轴向做直线运动，不会出现跟转导致膏体无法正常伸出的故障。从安装边界尺寸来看，

　　整个容器闭合状态下的总长度控制在72mm，最大外径16mm，这个尺寸刚好适配多数人单手握持的指围范围，放在常规尺寸的裤袋、化妆包侧袋中都不会出现卡滞，伸出状态下膏体的最大伸出量为15mm，这个长度刚好满足日常涂抹使用的需求，同时预留了2mm的安全余量，避免旋出过量导致膏体在管口位置受力断裂。管口位置做了0.5mm的圆角过渡处理，没有尖锐的棱边，日常使用接触唇部皮肤时不会出现刮蹭不适感，外管与盖子的配合采用卡扣式结构，卡扣的卡合量设置为0.8mm，既保证盖子扣合后不会因为日常晃动自行脱落，也不会因为卡合量过大导致开盖需要施加的力过大，影响单手开盖的操作体验。建模过程中对各配合零件的公差做了合理预留，螺旋配合面的间隙控制在0.1mm，

　　保证旋动时没有卡顿感，压装配合面的过盈量控制在0.15mm，兼顾装配的可行性与连接的牢固度，所有外观面都做了拔模处理，拔模斜度设置为1度，完全适配注塑生产的脱模需求，不会出现生产时粘模、拉伤外观面的问题。这类结构的设计核心是在有限的筒状空间内，实现稳定的直线传动功能，同时兼顾外观的简洁性与使用的手感，建模时需要重点关注螺旋副的配合顺滑度、各运动部件的行程限位，避免出现旋动到极限位置时出现硬碰撞导致零件开裂的问题，行程末端设置有1mm的缓冲台阶，当膏体旋到最大伸出位置或者完全收回位置时，缓冲台阶会先接触受力，避免螺旋牙直接碰撞导致牙型磨损，延长整个结构的使用寿命。
