通讯设备壁挂式弧形夹持固定支架结构

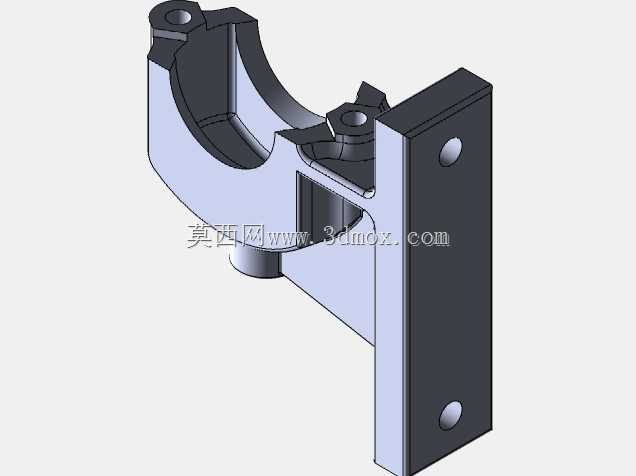

　　在户外通讯基站、室内弱电井、工业现场通讯终端布设场景中，这类带弧形夹持槽的壁挂式固定支架是核心的配套支撑构件，主要承担圆柱形通讯设备、信号传输模块、馈线转接组件的侧向挂载与定位功能，替代传统扎带、U型抱箍的单点固定方式，提升长周期使用下的结构稳定性。从结构设计逻辑来看，支架整体采用一体化弯折成型思路，右侧为平直安装基准面，板面预留两个沉头安装孔，孔位沿竖直方向对称排布，安装时可通过膨胀螺栓或机牙螺丝将支架整体固定在混凝土墙面、设备机柜侧壁、金属走线架立面等安装基体上，沉孔设计可保证螺栓头部完全没入板面，不会突出干涉被固定件的装配，安装面的平面度公差控制在0.1mm以内，避免锁紧后支架出现翘曲变形，导致夹持力分布不均。

　　左侧延伸出的弧形夹持槽是核心功能区，槽体内壁曲率与常见圆柱形通讯组件的外轮廓完全匹配，接触弧长覆盖被夹持件圆周的120度范围，相比常规90度抱箍的接触面积提升近40%，可有效分散夹持应力，避免薄壁通讯壳体被局部压损，槽体与安装立板之间设置了三角加强筋结构，筋板厚度与主体壁厚保持一致，从夹持槽根部延伸至安装面中部，抵消挂载重物后产生的倾覆力矩，防止支架长期承重后在弯折处出现疲劳断裂。在安装边界设计上，支架整体横向伸出长度控制在合理范围，既保证被夹持件与安装墙面之间预留足够的走线空间，方便通讯线缆的弯折与接头插拔，又不会因为伸出过长导致整体刚性下降，在挂载额定重量的设备时，支架端部的最大形变量不超过0.05mm，

　　不会出现设备下垂偏移的问题。夹持槽上方预留的带孔凸台结构，可配合喉箍、绑带等辅助固定件使用，针对大重量的通讯模块可实现二次锁紧，进一步提升固定可靠性，凸台的开孔尺寸适配常规规格的不锈钢扎带穿过，无需额外加工即可完成辅助固定操作。这类支架的结构设计充分考虑了通讯现场的复杂安装环境，所有边角位置都做了圆角过渡处理，避免安装过程中划伤施工人员或破坏通讯线缆的外护套，壁厚设计兼顾了结构强度与材料成本，在满足承重要求的前提下尽可能减少材料用量，适合批量加工生产。实际应用中，这类支架不仅可用于圆柱形通讯设备的固定，也可适配同曲率的管线、小型传感器的壁挂安装，适配场景覆盖民用通讯布设、工业现场信号采集点搭建、弱电系统终端安装等多个领域，

　　结构上的模块化设计也方便根据不同的被夹持件直径调整弧形槽的曲率参数，快速衍生出适配不同规格设备的系列化支架产品，无需重新设计整体安装结构，大幅缩短定制化产品的开发周期。在建模过程中，结构的弯折处都做了等半径圆角处理，避免应力集中问题，所有安装孔的位置都预留了足够的装配操作空间，保证螺栓锁紧时工具可以顺利伸入操作，不会出现空间干涉导致无法装配的问题，夹持槽的内壁与安装面的垂直度公差也做了明确约束，保证设备安装后保持水平状态，不会出现倾斜影响信号传输效果。
