多通路集成式流体转接阀体结构设计

　　该多通路集成转接结构主要应用于流体输送系统的管路交汇节点，在液压动力单元、气动控制回路、工业冷却循环管路、小型化工介质输送支路中都能见到这类结构的实际应用，核心作用是在有限安装空间内完成多方向管路的汇流、分流与流向切换，替代传统多个单通接头拼接的装配方案，减少管路接头数量的同时降低系统泄漏点风险。从实际使用场景来看，这类结构常布置在设备内部管路排布紧凑的区域，比如小型液压站的阀组周边、自动化设备的气动控制箱内部、实验台流体管路的交汇段，不需要额外增加转接板就能实现四个水平方向加一个垂直方向的管路对接，适配不同走向的硬管、软管安装需求，避免管路过度弯折造成的流阻增大问题。

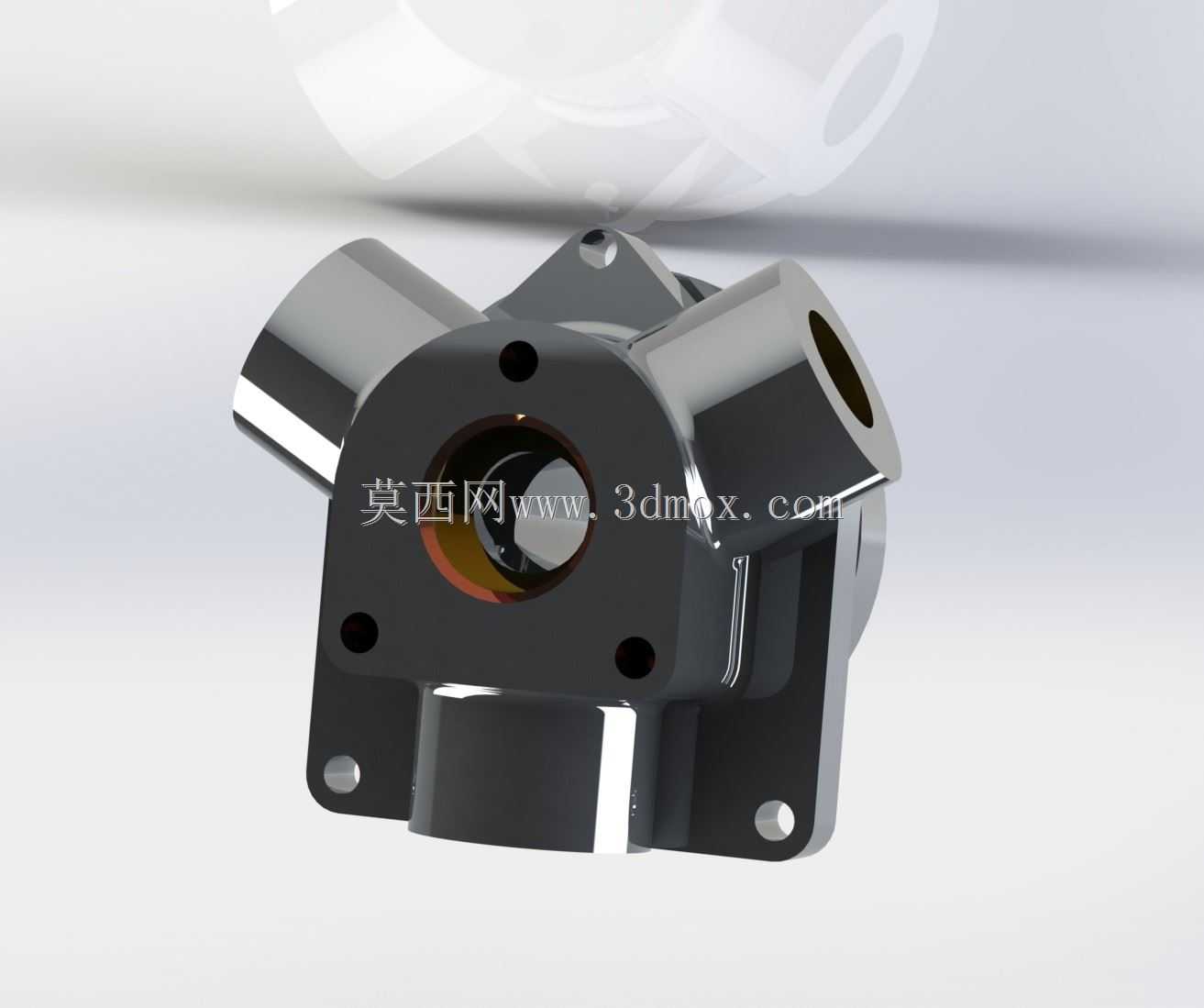

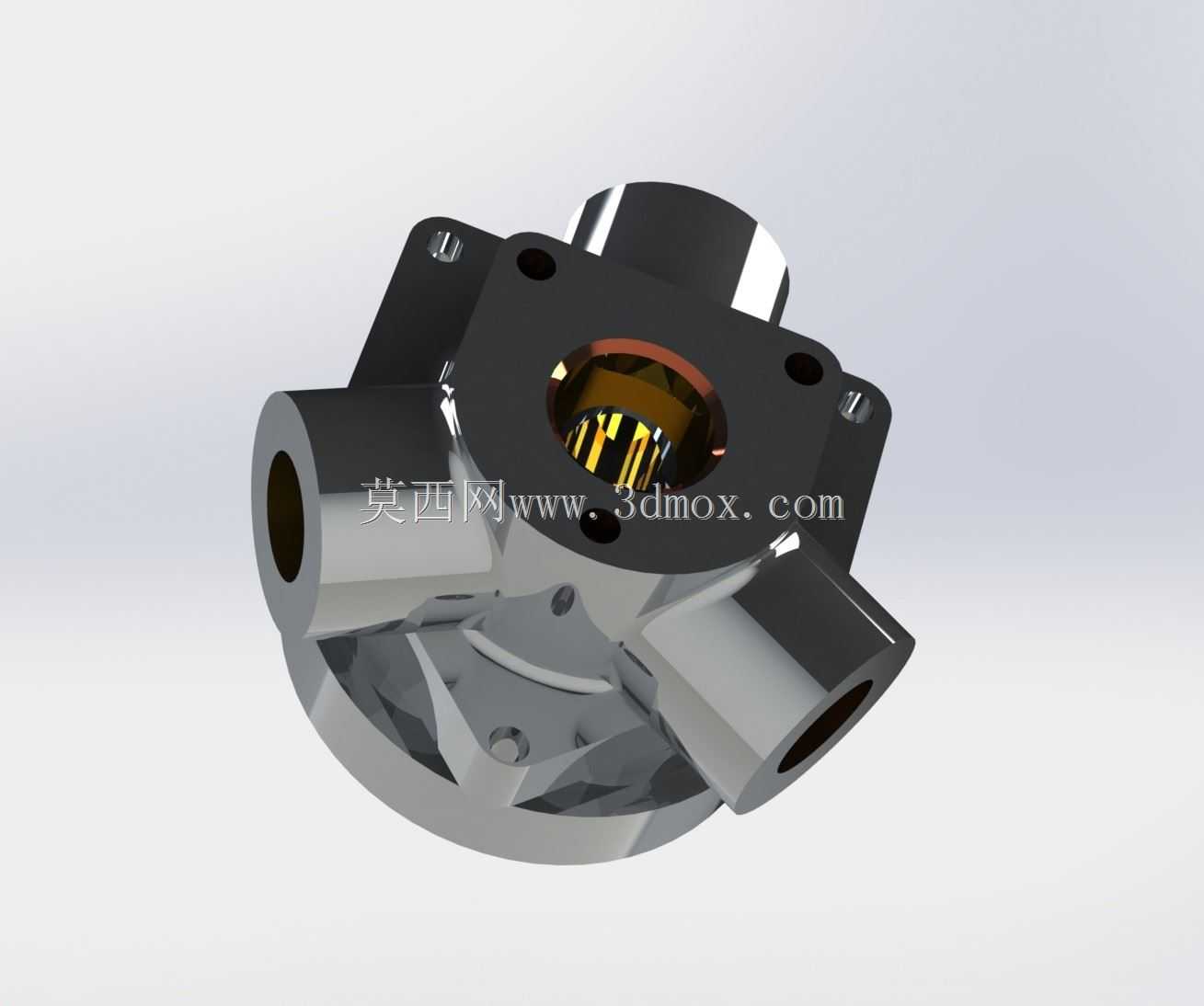

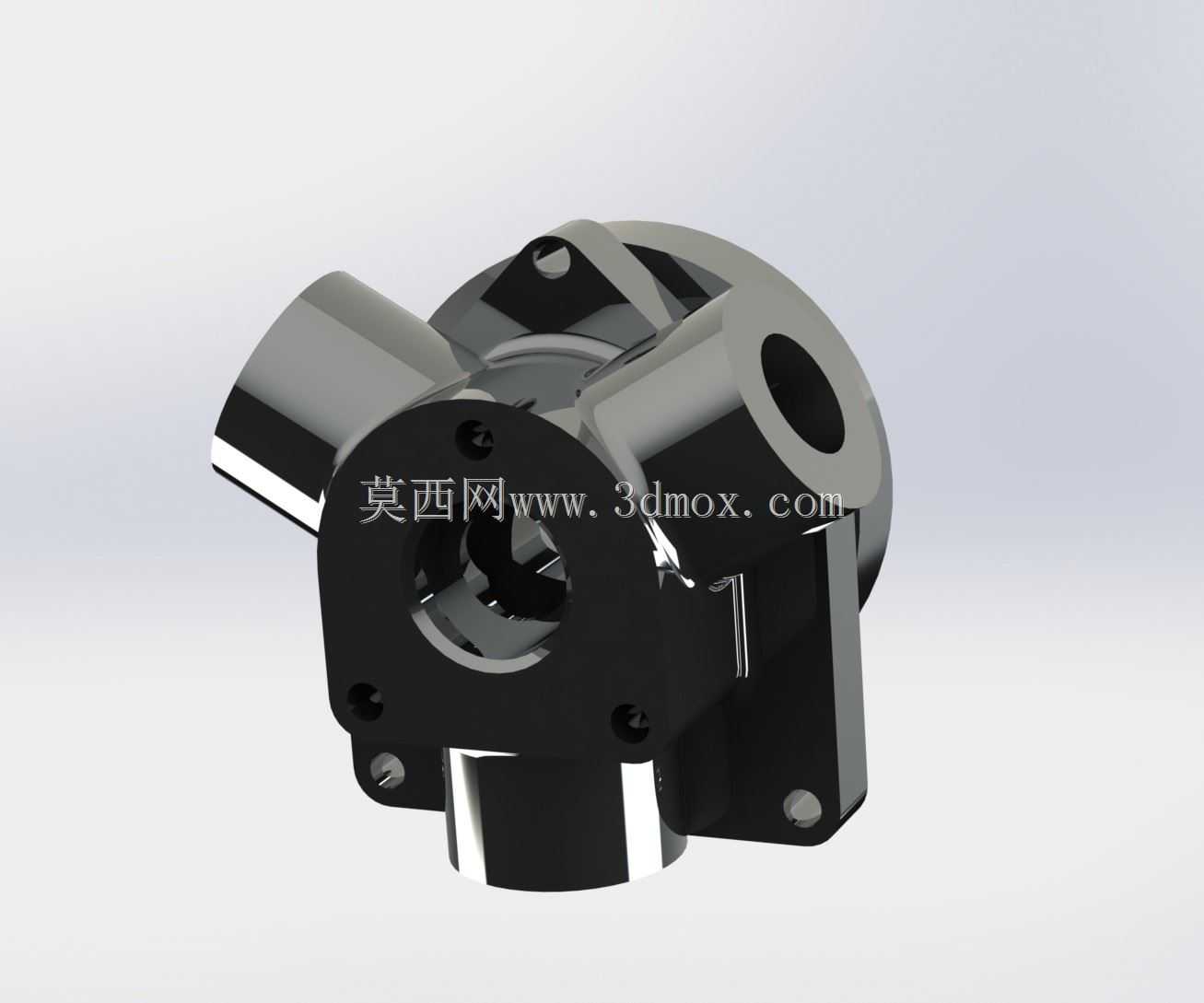

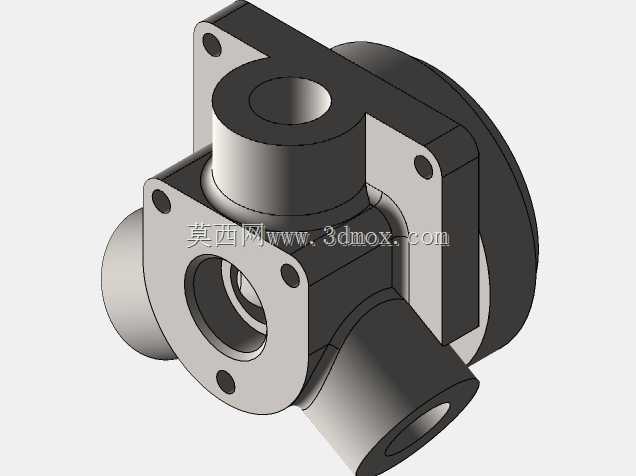

　　设计阶段首先考虑的是流道的平顺性，内部交汇腔采用圆弧过渡结构，没有直角突变的流道截面，能减少介质流经时的局部压力损失，不管是输送液压油、压缩空气还是冷却水，都能降低紊流产生的概率，减少管路振动与噪音。主体安装法兰面设置了四个均布的安装孔，可直接通过螺栓固定在安装基座或者阀块表面，法兰结合面加工有密封槽位，可适配O型密封圈实现端面静密封，避免介质从安装结合面渗漏。四个水平方向的接口与垂直方向的接口采用统一的管径设计，也可根据实际管路需求调整接口通径，接口端部可加工内螺纹、卡套接头连接位或者法兰对接结构，适配不同的管路连接标准，不需要额外加工转换接头就能直接对接现场管路。

　　从安装边界来看，整体结构的径向尺寸控制在常规同通径单通接头的1.8倍范围内，垂直方向高度不超过接口通径的2.5倍，不需要占用过大的安装空间，在设备内部管路排布时，相邻管路的最小间距可控制在20mm以内，不会和周边的阀件、管路产生安装干涉。主体结构的材质可根据输送介质特性选择，常规液压、气动场景可选用铝合金或者碳钢材质做表面防锈处理，腐蚀介质场景可更换为304或者316不锈钢材质，承压范围可根据壁厚调整，常规工况下可承受1.6MPa的工作压力，高压场景可通过增加壁厚、优化圆角应力集中点的方式提升承压等级，最高可适配16MPa的中高压液压系统使用。

　　结构细节上，各接口的同轴度公差控制在0.05mm以内，法兰安装面的平面度公差不超过0.02mm，保证安装后密封件受力均匀，不会出现局部压偏导致的密封失效问题。内部流道的表面粗糙度控制在Ra3.2以内，减少介质流动时的阻力，同时避免流道内壁残留杂质造成的管路堵塞。在结构的非加工面保留了合理的拔模斜度与工艺圆角，适合采用铸造或者模锻工艺做毛坯成型，减少后续机加工的切削量，降低批量生产的加工成本。实际装配时，可先将该结构固定在安装基座上，再依次连接各个方向的管路，不需要在狭小空间内调整多个接头的对接角度，能有效提升现场装配的效率，后期维护时也可单独拆卸该结构进行内部清理或者密封件更换，不需要拆卸周边所有管路，降低维护工作量。

　　这类集成式转接结构相比传统的多个接头拼接方案，还能减少管路连接的应力集中，传统拼接方案中多个接头螺纹连接的累积误差容易造成管路装配应力，长期受压力脉动影响容易出现接头松动渗漏的问题，而集成式结构的各接口位置一体成型，位置精度由加工精度保证，不会出现累积装配误差，管路安装后不存在额外的装配应力，能提升整个管路系统的长期运行可靠性。在实际选型应用时，可根据系统的工作压力、介质类型、管路通径、安装空间尺寸调整该结构的具体参数，比如调整接口数量、接口方向角度、法兰安装孔的位置尺寸，适配不同设备的个性化管路排布需求，不需要重新设计复杂的集成阀块，就能快速实现多管路的交汇转接，是中小流量流体系统中性价比很高的管路连接解决方案。
