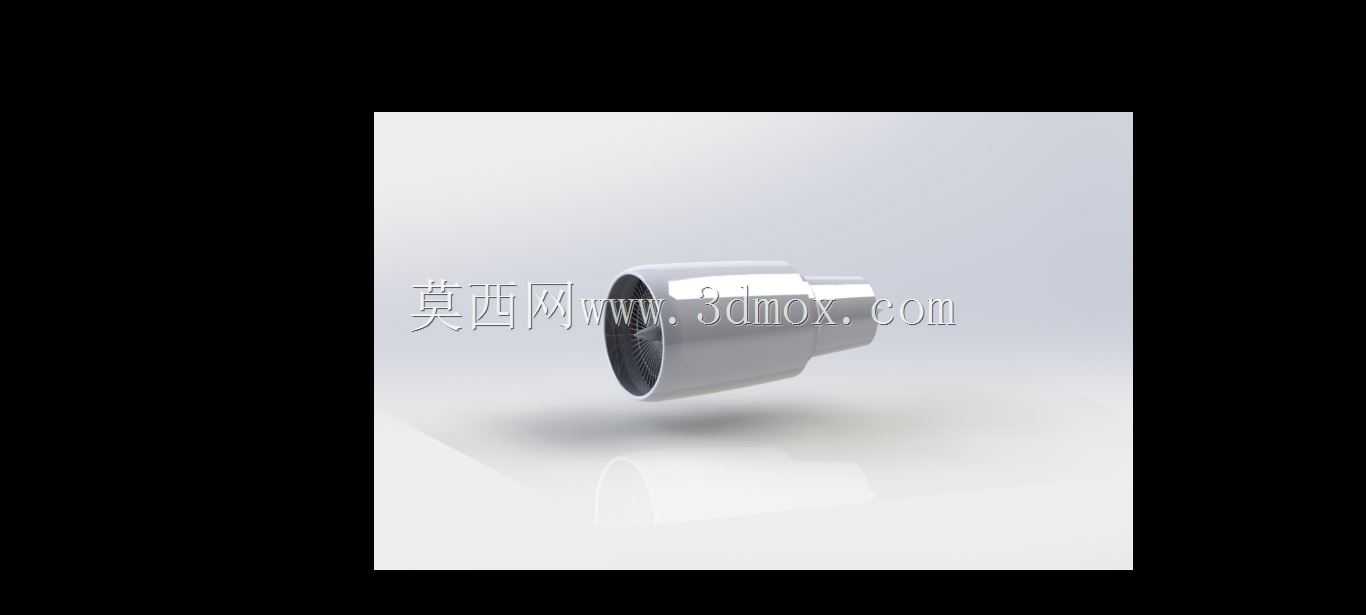

喷气发动机外部结构与叶片三维设计

项目分类:发动机 发布时间:2022-07-30 ID:687458
  • 喷气发动机外部结构与叶片三维设计
  • 喷气发动机外部结构与叶片三维设计

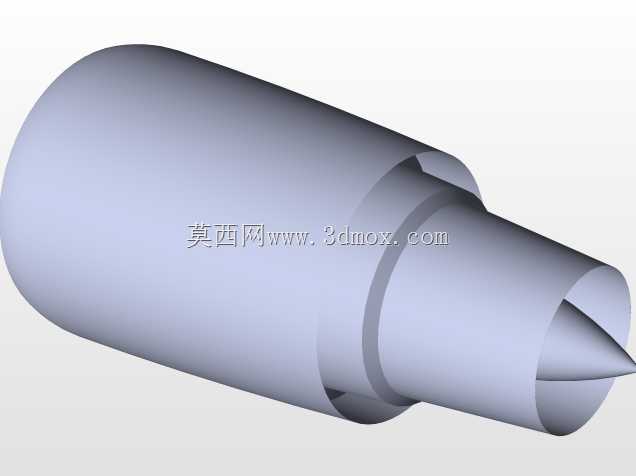

  在航空推进、小型动力试验台、航模动力系统以及教学演示场景中,喷气发动机的外部壳体与叶片结构是整个动力单元的核心承载与做功部件,本次完成的三维结构设计,完整还原了该类动力装置的外部轮廓与核心叶片的装配关系,可直接用于结构验证、装配干涉检查以及教学演示场景的结构拆解展示。从实际工程应用角度出发,该结构的外部壳体采用流线型回转体设计,进气端采用大口径收敛式轮廓,能够在进气过程中逐步压缩来流空气的流通截面,降低进气紊流对内部压气段的干扰,壳体外壁做了等壁厚处理,在保证结构刚度的前提下尽可能控制整体重量,适配小型动力单元的轻量化需求,壳体的安装边位置预留了环形装配止口,可与内部压气机机匣、后端排气段实现同轴定位,

  避免装配过程中出现同轴度偏差导致的运转振动问题。叶片部分采用宽弦小展弦比的构型设计,叶型截面沿叶高方向做了连续的扭转变距,从叶根到叶顶的安装角逐步递减,能够在不同回转半径下匹配来流速度方向,减少气流攻角损失,提升压气效率;叶根位置设计为燕尾型榫头结构,可与轮盘上的榫槽实现紧密配合,保证高速旋转状态下的连接可靠性,榫头的配合面做了微小的卸荷槽设计,能够分散离心力带来的应力集中,避免叶根位置出现疲劳断裂风险。设计过程中优先考虑了装配工艺性,外部壳体拆分为进气罩、中段机匣两个可拆分单元,两段之间采用止口定位加周向均布连接点的固定方式,既保证了装配后的同轴度,也方便后期对内部叶片、轮盘组件进行检修更换;叶片与轮盘的装配间隙控制在合理范围内,

  既避免间隙过小导致运转过程中出现碰磨,也防止间隙过大造成气流泄漏损失,影响整体做功效率。从安装边界来看,该结构的整体径向最大尺寸集中在进气口端面,沿轴向从进气端面到排气尾段的长度比例经过多轮调整,保证整机重心落在安装支撑区间的中心位置,避免运转过程中出现偏重振动;外部壳体上预留的传感器安装座位置,可适配转速、温度、压力等测试元件的安装,满足试验台架的测试需求,不需要额外在壳体上进行二次加工开孔,破坏原有结构的完整性。在实际选型适配过程中,该结构可作为小型涡喷动力单元的主体外部结构与核心压气部件,适配航模、小型无人动力平台以及教学演示试验台的使用需求,叶片的叶型参数可根据实际推力需求进行等比例缩放调整,

  外部壳体的连接尺寸也可根据对接的排气段、燃烧室部件尺寸做适配性修改,整体结构的参数化特征保留完整,修改过程中不需要重新进行整体拓扑重构,仅需要调整对应截面的轮廓参数即可完成衍生型号的设计迭代。针对日常教学场景的使用需求,该结构的拆分设计可完整展示喷气发动机从进气到压气段的核心结构关系,帮助学习者直观理解叶片扭角设计、机匣流线型设计的工程逻辑,区别于纯理论的图纸讲解,三维结构可直接进行虚拟装配拆解,清晰展示每个部件的装配顺序与配合关系,降低动力结构的学习理解门槛。在结构强度校核层面,叶片的叶根圆角、壳体的安装边位置都做了应力释放处理,在高速旋转的工况下,应力集中系数控制在许用范围内,能够满足常规工况下的长时间运转需求,外部壳体的壁厚经过刚度验算,在承受内部气压载荷与安装夹紧力的情况下,不会出现超出许用值的形变,保证内部叶顶间隙的稳定,避免出现碰磨故障。
