车轮连杆联动传动结构三维数模

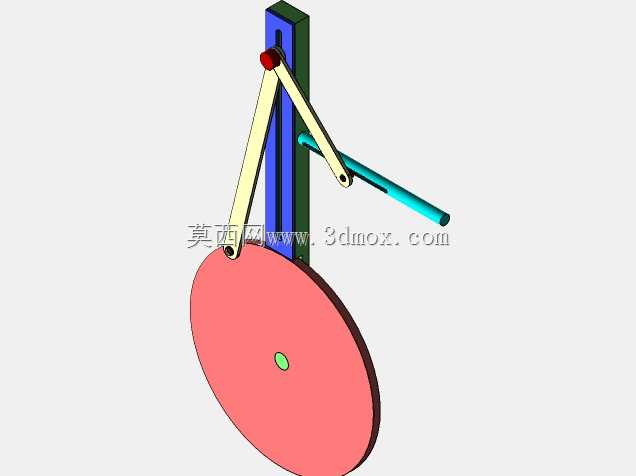

　　这套连杆传动结构核心应用于需要将旋转运动转化为往复直线运动、或是将直线动力输入转换为定轴旋转输出的机械场景，常见于小型动力设备的动力端、教学演示教具的运动单元、非标自动化设备的间歇送进机构中，也可作为简易蒸汽机模型、内燃机原理演示装置的核心传动组件使用。整套结构的核心功能是实现动力的换向传递，通过多组连杆的铰接配合，在固定的安装边界内完成预设轨迹的运动输出，相比齿轮传动、带传动的结构，这类连杆机构可承受一定的冲击载荷，且在低速运行工况下传动平稳，无需额外的张紧、润滑辅助结构即可完成动力传递，适合小载荷、低转速的传动场景使用。从结构设计逻辑来看，整套机构以竖直安装的立板作为固定基座，所有运动副的铰接销轴都定位在立板的预设安装孔位上，

　　保证各运动部件的旋转中心同轴度符合装配要求。最下方的圆盘作为动力输入或者输出端，其中心通过销轴与立板铰接，可绕自身中心做整周旋转，圆盘端面偏心位置铰接第一根长连杆，长连杆另一端与中部的三角摆臂铰接，三角摆臂的上端通过固定销轴铰接在立板上部位置，形成一个摆动支点；三角摆臂的剩余铰接点连接第二根短连杆，短连杆另一端与水平布置的滑杆铰接，滑杆穿过立板上的导向套结构，可沿水平方向做往复直线运动。整套机构的运动逻辑清晰：当圆盘做整周旋转时，会通过偏心铰接点带动长连杆做平面复合运动，进而驱动三角摆臂绕上部支点做定角度往复摆动，摆臂的摆动动作再通过短连杆传递给水平滑杆，最终将圆盘的旋转运动转化为滑杆的直线往复输出；反向输入动力时，

　　推动滑杆做水平往复运动，也可通过连杆组的传动驱动圆盘做整周旋转，实现双向的动力传递。在安装边界设计上，整套结构的固定基准为后侧的竖直立板，立板上所有铰接孔的位置度公差控制在0.05mm以内，避免因孔位偏差导致运动卡滞；圆盘的旋转中心到立板侧边的距离预留了足够的旋转空间，保证圆盘整周旋转时不会与立板、其他连杆部件发生运动干涉。水平滑杆的导向套长度设计为滑杆直径的2.5倍，保证滑杆往复运动时的导向精度，避免出现卡滞、偏磨的问题；各连杆的长度参数经过运动仿真校核，当圆盘旋转至上下止点位置时，各铰接点的传动角均大于40度，保证机构运行时的传力效率，不会出现死点卡滞的问题（除了需要利用死点位置实现锁止的特殊工况外，

　　常规传动场景下这套参数可保证机构顺畅运行）。各铰接位置的销轴与连杆孔之间采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证铰接处可灵活旋转，又不会因间隙过大导致运动轨迹出现过大偏差。在实际装配过程中，需要先将立板固定在安装基准面上，依次装配圆盘组件、长连杆、三角摆臂、短连杆、水平滑杆，每装配一个运动部件都手动盘动检查运动顺畅度，确认无干涉、卡滞问题后再锁紧各铰接销轴的防松结构；装配完成后可在各铰接点涂抹少量润滑脂，降低长时间运行的磨损量。这套结构的外形尺寸紧凑，整体占用的安装空间较小，可直接集成到小型设备的机架内部，不需要额外设计复杂的防护结构，因为所有运动部件的运动轨迹都在立板前侧的固定范围内，只要在安装时预留出对应运动包络的空间即可，不会与周边其他设备部件产生干涉。相比同类的曲柄滑块机构，这套结构通过增加三角摆臂的中间传动环节，可调整滑杆的往复行程与运动速度特性，通过改变各连杆的长度比例、铰接点位置，即可适配不同的行程需求与传动比要求，不需要重新设计整体基座结构，拓展性较强。在教学场景中，这套结构可直观展示平面连杆机构的运动原理，帮助学习者理解曲柄、摇杆、滑块之间的运动转换关系；在小型非标设备中，这套结构可用于实现工件的间歇推送、工位的往复切换等动作，结构简单可靠，维护成本极低，不需要复杂的电控程序配合，纯机械结构即可实现稳定的动作输出，适合在恶劣工况、电控系统易受干扰的场景下使用。
