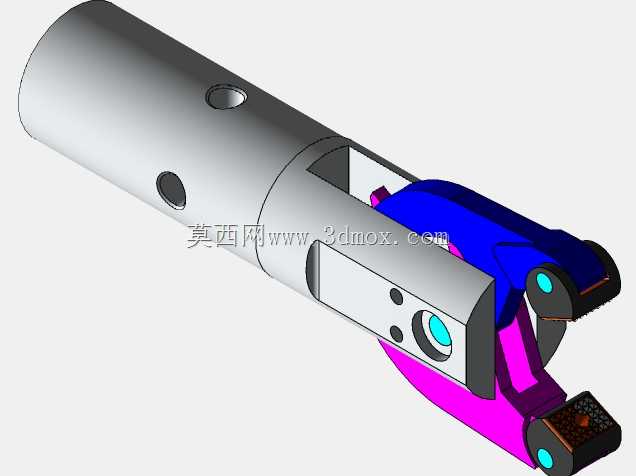

该夹持执行部件主要应用于轻载自动化拾取、工位工件转运、小型零件装夹定位场景,常见于3C电子小件装配、实验室样本夹持、轻工生产线上下料工位,适配小行程开合的抓取需求,可配合多轴运动末端完成工件的拾取、转移、对位动作,针对薄壁件、异形小尺寸工件的夹持做了结构适配,避免硬接触造成的工件表面压伤。整体主体采用圆柱式基座设计,基座外圆做光滑处理,无突出棱角,便于集成到直线滑台、机械臂末端法兰、旋转工位的安装接口上,基座上预留的两个径向通孔为安装定位孔,可通过销钉或紧定螺钉将整个部件固定在配套的驱动杆或安装轴上,安装时需保证基座轴线与驱动输出轴线同轴,避免偏载造成的部件卡滞。夹爪部分采用双片铰接式结构,其中一片夹爪与基座做一体式延伸设计,
另一片夹爪通过铰接销与基座连接,开合动作由内置的驱动结构带动,夹爪的接触端面做了仿形与防滑纹理设计,接触区域预留了弹性缓冲件的安装位,可根据夹持工件的材质更换不同硬度的接触垫,适配金属、塑料、纸质等不同材质工件的夹持需求,夹爪开合角度设置为25度,该角度范围兼顾了夹持行程与夹持力的输出,避免开合角度过大造成的驱动行程浪费,也防止角度过小无法适配一定尺寸范围内的工件。设计过程中首先以基座圆柱轴线为装配基准,将所有零件的装配基准统一到该轴线上,减少装配时的基准转换误差,圆柱特征的配合面采用同心配合公差,保证铰接部件转动时无径向窜动,夹爪与基座的铰接位置做了限位结构设计,限制夹爪的最大开合角度,防止过开造成的驱动件脱出,
所有转动配合面预留了合理的间隙,可填充润滑脂降低长期转动的磨损,夹爪的重心位置做了配重平衡处理,减少高速开合时的振动。安装边界方面,圆柱基座的外径为整个部件的最大径向尺寸,轴向长度从基座尾端到夹爪完全闭合时的最前端为总轴向长度,安装时需在夹爪开合的径向范围预留足够的避让空间,避免夹爪张开时与周边工装、工件发生干涉,夹爪完全张开时的两爪端距离为最大夹持开口尺寸,适配该尺寸范围内的外轮廓工件夹持,基座上的两个径向安装孔沿轴向错开布置,保证安装固定的抗扭强度,避免夹持受力时部件发生转动偏移。部件的铰接销采用可拆卸设计,便于后期磨损后的更换维护,夹爪的受力部位做了加厚处理,保证长期反复开合的结构强度,基座内部预留了驱动件的安装腔体,可适配微型气缸、弹簧复位结构、小型电动推杆等不同类型的驱动源,用户可根据实际使用场景的动力条件选择对应的驱动方案,不需要额外修改外部安装尺寸,提升了部件的通用适配性。
