双轮曲柄式连杆传动机构结构设计

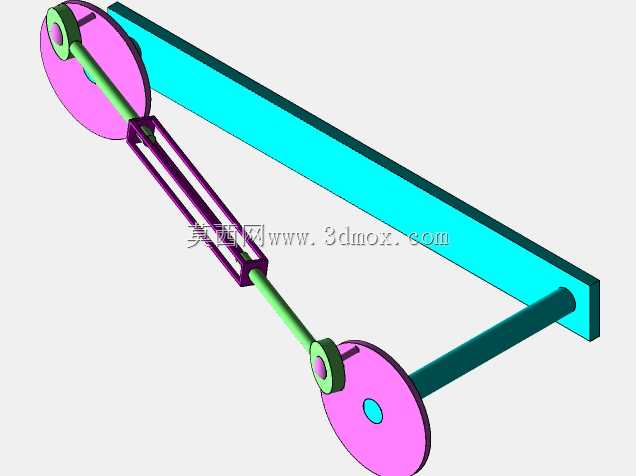

　　这套连杆传动结构常见于小型自动化送料机构、教学演示实验台以及轻载间歇往复输送设备中，核心作用是将两端轮盘的回转运动，通过中间连杆组件转化为直线导轨上滑块的定行程往复动作，相比齿轮齿条传动，这类连杆结构运行噪音更低，冲击载荷小，在低速轻载工况下无需额外润滑维护就能长期稳定运行，很多轻工行业的小件推送、工位转移动作都会优先选用这类结构方案。从结构组成来看，整套机构包含两个带偏心安装位的轮盘、两根平行布置的传动连杆、一块长条形直线滑动基座、两个连接轮盘与连杆的铰接销轴，以及连杆与滑动基座之间的连接块。设计时首先要确定两端轮盘的偏心距，这个参数直接决定滑动基座的往复行程，本次结构中偏心距与轮盘半径比例控制在1:3.2，既保证足够的输出行程，

　　也避免偏心过大导致连杆传动角过小出现卡滞。装配过程中首先要完成两个轮盘与固定机架的同心配合，确保轮盘转动时径向跳动量控制在0.02mm以内，否则会在高速转动时产生额外振动，带动连杆出现交变应力疲劳。轮盘与连杆的铰接位置采用间隙配合，销轴与连杆孔的配合公差选H7/g6，既保证转动灵活无卡滞，也不会因为间隙过大出现传动空程。两个平行连杆的长度公差需要严格控制在±0.01mm范围内，安装时要保证两根连杆的平行度误差不超过0.03mm，否则运行过程中会出现别劲现象，增大转动阻力，严重时甚至会导致连杆弯曲变形。右侧轮盘与固定基准边之间设置角度配合，用来调整机构的初始安装相位，方便在整套设备装配时匹配其他工位的动作时序，

　　两个连杆之间的同心配合是保证平行传动的核心约束，连接块与连杆的配合面需要做表面粗糙度处理，Ra值控制在1.6μm，减少相对滑动时的磨损。连接块与右侧连杆之间设置距离配合，用来调整滑动基座的初始停留位置，适配不同设备的安装工位边界。从安装边界来看，整套机构的横向安装跨度由轮盘中心距决定，纵向安装高度需要预留轮盘转动的最大外径空间，上方预留不小于10mm的安全间隙，避免运行时与设备上护板产生刮擦，滑动基座的行程两端需要设置硬限位块，防止机构超程运行导致连杆过死点损坏。实际应用中，这类连杆机构可以通过调整轮盘的转动速度来改变往复动作的频率，适合输送重量不超过5kg的小型工件，比如电子元器件的工位转移、包装线的小件推料，

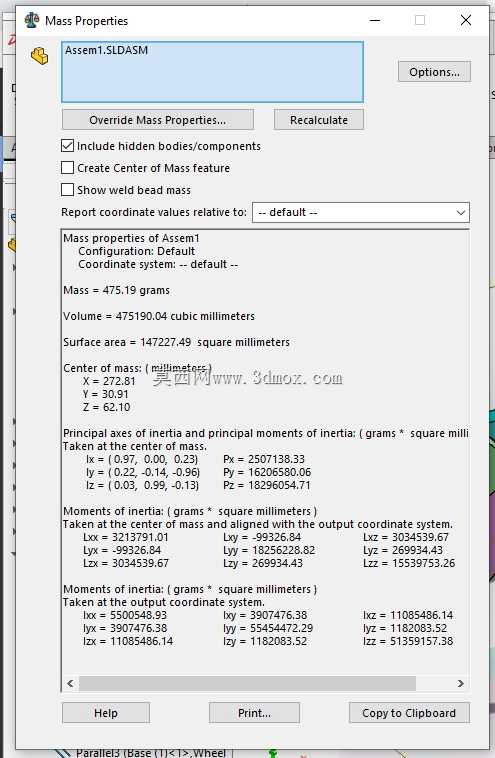

　　以及教学设备中的机械原理演示。设计时还要考虑运动过程中的死点问题，当两个轮盘的转动相位差设置为180度时，机构在行程两端不会出现死点位置，无需额外添加飞轮装置就能顺利通过极限位置，相比单轮驱动的曲柄滑块机构，双轮平行连杆的传动稳定性更好，滑块运行过程中不会出现偏转，对导轨的侧向作用力更小，能有效延长滑动副的使用寿命。建模过程中所有配合关系都按照实际装配约束设置，转动副保留合理的配合间隙，滑动副设置行程限位，能够直接用于运动仿真，验证不同转速下的机构运动轨迹、速度变化曲线以及关键受力点的载荷情况，为后续的零件强度校核、材料选型提供数据支撑。零件选材方面，轮盘和连杆可以选用硬质铝合金材质，在保证结构强度的同时降低整体重量，减少转动惯量，销轴选用45号钢调质处理，提高铰接位置的耐磨性能，滑动基座可以选用工程塑料或者铝合金型材，根据实际负载情况调整材质厚度。
