通讯设备用锥形销槽定位连接结构

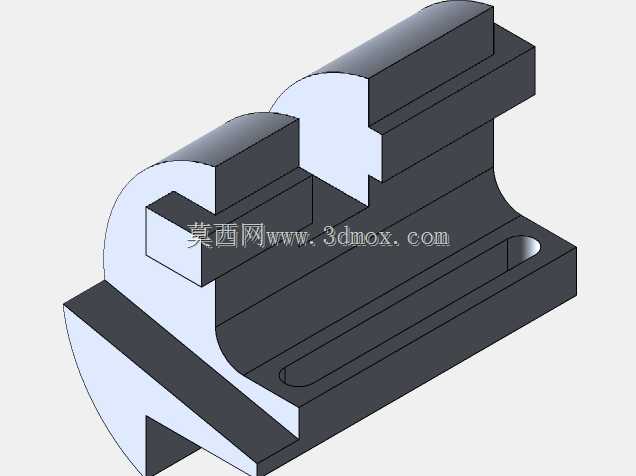

　　在通讯设备的工装夹具与模组快换结构中，锥形销槽是承担重复定位、载荷传递的核心配合构件，这类结构常见于通讯基站射频模组的快装托架、信号测试工装的定位基座、便携通讯设备的拆装连接位，区别于普通圆柱销的间隙配合特性，锥形销槽依靠锥面的自定心作用，能在多次拆装后仍保持微米级的定位重复精度，避免通讯模组装配后出现信号端口错位、接触件压合偏移的问题。从结构功能来看，该销槽主体采用一体式块式基座设计，底部设置通长的腰型安装槽，可适配安装基面的孔位公差，安装时无需严格对准固定孔位，沿腰型槽方向调整至合适位置后即可通过紧固件锁紧，适配不同规格通讯模组的安装孔距偏差，降低装配时的对位难度。基座上部的半圆弧定位凸台与两侧的棱形定位柱形成组合定位面，

　　其中锥形销槽的锥面加工在半圆弧凸台的内侧，与配套的锥形销配合时，锥面会随着锁紧力的增加逐步贴合，自动消除配合间隙，既可以承受通讯设备运输、震动过程中的横向剪切力，也能抵抗射频模块插拔时的轴向冲击力，避免长期使用后出现定位松动、接触不良的故障。设计过程中，首先从侧面轮廓的绘制入手，先确定基座的整体安装边界，根据通讯设备内部的安装空间限制，将基座总高度控制在适配模组堆叠间距的范围内，避免与上层的信号屏蔽罩、散热结构产生干涉，半圆弧凸台的直径与配套锥形销的大端尺寸保持一致，锥度选取1:50的标准自锁锥度，既保证足够的锁紧摩擦力，又能在拆卸时无需过大的拔销力即可分离构件。侧面切口的设置是为了避让通讯模组侧边的走线槽与卡扣结构，

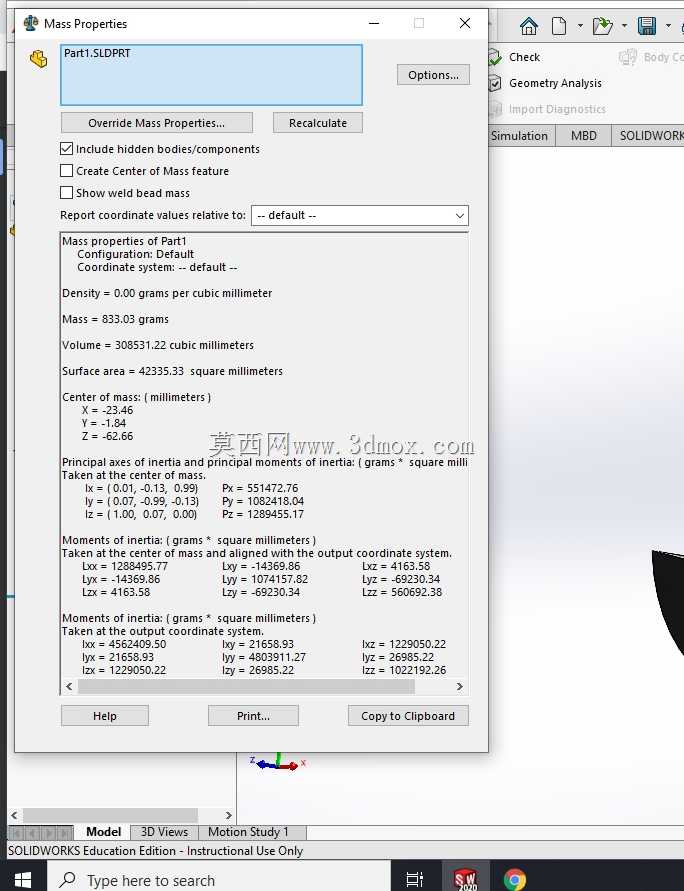

　　切口的深度与宽度严格匹配模组侧边的凸台尺寸，装配时可起到防呆作用，避免模组反向安装导致信号端口接反。两侧的棱柱采用挤出成型的方式加工，棱柱的外侧直面作为辅助定位面，与模组基座的内侧槽位配合，分担锥面承受的扭转载荷，避免锥形销单独承受扭矩出现磨损变形。中心棱柱的切口位置对应模组上的定位凸点，装配时凸点卡入切口内，可进一步限制模组的转动自由度，即使在强震动环境下也不会出现位置偏移。尺寸校验环节重点核查锥面的接触面积，保证锥面配合长度不小于销径的1.5倍，确保足够的接触刚度，同时检查腰型安装槽的边缘倒角，避免安装时紧固件的垫片刮伤安装基面的导电涂层，影响通讯设备的接地性能。材料选用上兼顾结构强度与电磁屏蔽需求，采用易切削的合金结构钢加工，

　　表面做发黑处理提升防锈能力，同时避免金属表面的强反射对通讯信号产生干扰。实际应用中，这类锥形销槽结构无需额外的锁紧附件，依靠锥面的自锁特性即可实现可靠定位，拆装效率比普通螺栓连接提升60%以上，非常适合通讯设备现场维护、模组快速更换的场景，在户外基站的快速抢修、测试工装的频繁换型作业中，能大幅缩短装配对位时间，降低维护人员的操作难度。结构的安装边界充分考虑了通讯设备内部的紧凑空间，基座的所有外角均做了R1以上的倒角处理，避免装配时划伤操作人员的手部，也防止尖锐边角刺破通讯线缆的绝缘层，造成短路故障。腰型槽的深度设计兼顾锁紧力与基座强度，槽底保留足够的壁厚，避免锁紧时基座出现变形，导致锥面定位精度下降。两侧棱柱的高度与模组侧边的槽深匹配，既保证足够的配合长度，又不会突出模组表面影响后续的屏蔽罩安装。
