家用游戏手柄操作控制器结构设计

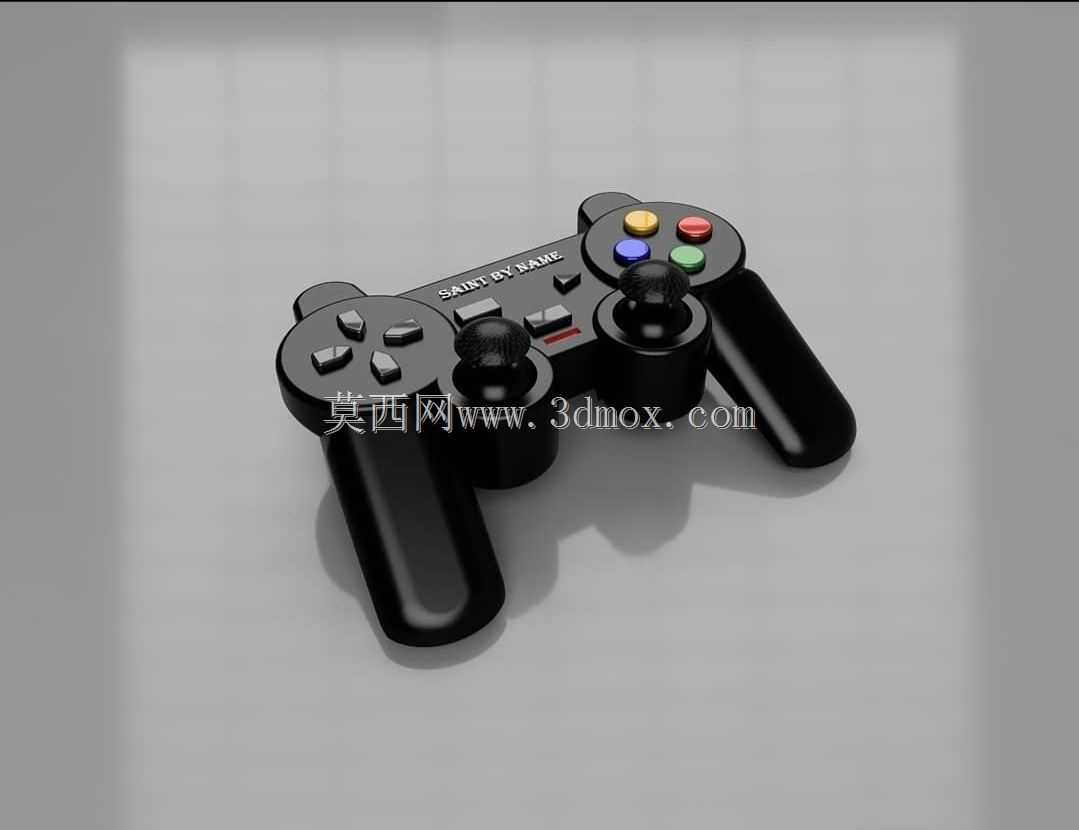

　　这款手持操作控制器的结构设计，首先围绕长时间握持的人机工程需求展开，整体外壳采用左右对称的弧形握把造型，握把区域的曲面弧度贴合成年用户手掌自然弯曲的形态，握持时掌心与握把外表面的接触面积均匀分布，避免局部应力集中导致的长时间操作疲劳。控制器的整体外轮廓尺寸控制在150mm×110mm×65mm范围内，握把最粗处的截面直径为32mm，适配绝大多数成年用户的手掌抓握尺寸，安装使用时不需要额外的固定支架，直接手持即可完成全部操作，没有额外的安装边界限制，可适配桌面、沙发、卧床等多种使用场景。

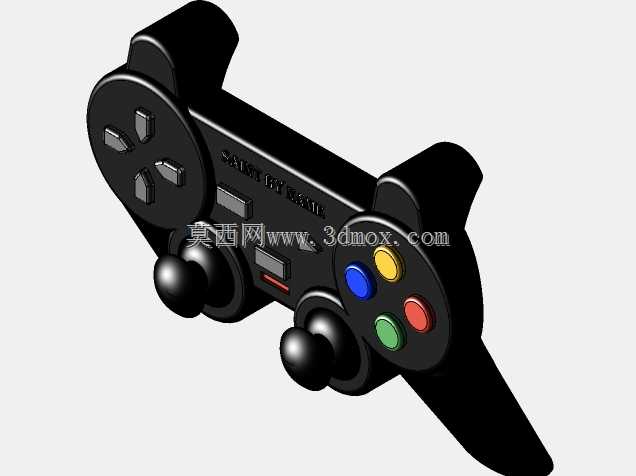

　　功能布局上，正面左侧设置十字方向控制按键，右侧设置四个功能动作按键，两个区域的按键中心间距为65mm，刚好匹配用户双手拇指自然放置的活动范围，拇指不需要大幅移动即可覆盖所有正面按键。十字按键采用一体式硅胶支撑结构，按键行程为1.5mm，按压力度控制在1.2N-1.8N区间，既保证按压的清晰反馈，又不会因为力度过大导致拇指长时间操作产生酸痛。右侧的四个动作按键采用不同颜色的键帽区分功能，键帽表面做内凹弧面处理，贴合拇指指腹的曲面形态，按压时不会出现打滑的情况。

　　控制器中部靠前位置设置两个模拟摇杆，摇杆的凸起高度为12mm，摇杆帽表面做防滑纹理处理，摇杆的倾斜角度范围为±25°，全行程转动时的阻尼均匀，能够精准识别0-100%的行程输入，满足游戏操作中对方向、力度的精准控制需求。摇杆下方设置三个辅助功能按键，按键尺寸略小于正面动作按键，位置刚好在双手拇指的活动覆盖范围内，不需要挪动手指即可完成操作。控制器中部靠上位置设置功能选择与启动按键，按键表面做凸起标识，用户即使在视线不聚焦的情况下也能通过触感快速定位按键位置。

　　外壳结构采用上下壳扣合的装配方式，上下壳的分型面设置在控制器侧面的中线位置，分型线做圆弧过渡处理，握持时不会出现硌手的棱角。内部预留了电路板、振动马达、电池的安装空间，握把内部的空腔可放置配重块，根据不同的使用需求调整整机重量，整机重量控制在180g-220g区间，兼顾握持的扎实感与长时间使用的轻便性。外壳的壁厚均匀控制在2mm，按键区域的外壳做局部加厚处理，避免频繁按压导致的外壳变形，所有按键的装配间隙控制在0.2mm，既保证按键活动顺畅，又不会出现过大的缝隙影响外观与防尘性能。

　　从应用场景来看，这款控制器可适配家用游戏主机、电脑端游戏、智能电视娱乐系统等多种设备，通过有线或者无线连接方式实现信号传输，操作时的信号延迟控制在毫秒级，能够满足动作类、竞速类、角色扮演类等不同类型游戏的操作需求。结构设计上充分考虑了日常使用的抗摔性能，外壳采用ABS工程塑料材质，边角位置做R3mm的圆角处理，跌落时能够有效分散冲击力，内部电路板的安装位置设置缓冲筋位，避免跌落冲击导致的元器件松动。摇杆与按键的结构设计均满足百万次按压的使用寿命要求，按键内部的导电胶采用高耐磨硅胶材质，长期使用不会出现接触不良、按键卡顿的问题。

　　在细节处理上，控制器正面的所有按键标识采用激光雕刻工艺，长期使用摩擦也不会出现标识脱落的情况，握把区域的外表面做细晒纹处理，增加握持时的摩擦力，即使手心出汗也不会出现打滑脱手的情况。控制器的接口设置在顶部中间位置，接口周围做局部加厚处理，频繁插拔连接线也不会导致接口周围的外壳开裂。整体结构没有多余的外露螺丝，外观简洁流畅，装配与拆卸维护都十分方便，只需要拆卸底部的两颗固定螺丝即可分开上下外壳，对内部的元器件进行更换或者维修。
