钣金结构蓄电池承载固定箱体设计

　　在户外通讯基站、小型分布式储能站点、野外作业临时供电单元这类场景里，蓄电池的安装防护一直是结构设计里容易被忽略但直接影响供电可靠性的环节。这款钣金材质的蓄电池箱体，核心作用就是为单体或成组的铅酸蓄电池提供稳定的承载、固定与基础防护，避免设备搬运、运行过程中电池移位、磕碰，同时兼顾运行过程中的散热需求。

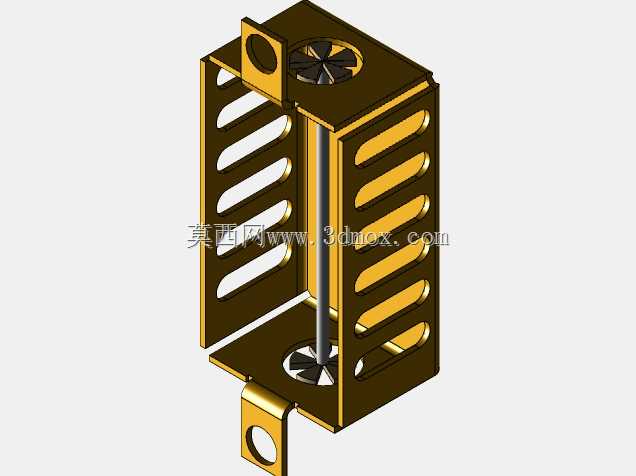

　　从实际使用的边界条件来看，这类箱体通常适配6S规格的蓄电池组，内部腔体的尺寸完全贴合对应电池的外形轮廓，预留的安装间隙控制在2mm以内，既不会因为间隙过大导致电池在箱体内窜动，也不会因为公差累积造成电池装入卡滞。箱体两侧伸出的带孔安装耳是核心的安装定位结构，孔位尺寸匹配通讯机柜、户外设备架的标准安装螺柱，安装时不需要额外打孔适配，直接通过螺栓紧固即可完成固定，安装耳的折弯角度经过反复校核，与箱体主体的连接位置做了圆角过渡，避免应力集中导致长期承重后出现钣金开裂的问题。

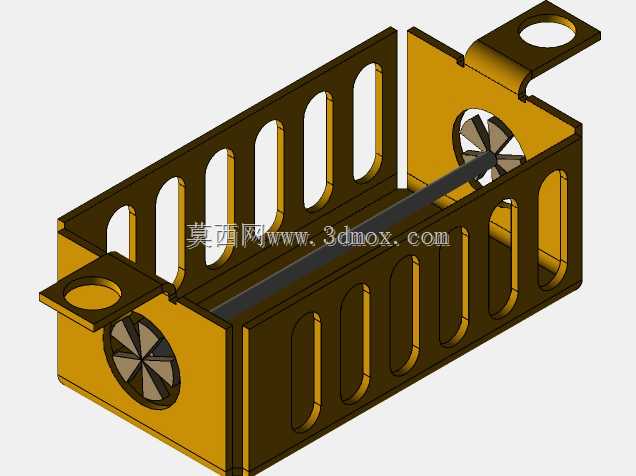

　　设计过程中优先选用钣金折弯工艺来成型主体结构，没有采用复杂的焊接拼接结构，一方面是减少焊接变形带来的尺寸误差，另一方面钣金件的加工效率更高，批量生产时的成本控制更有优势。箱体侧壁的长条形通风槽是经过散热仿真优化后的结构，槽孔的宽度控制在8mm，既可以保证空气在箱体内部形成对流，带走蓄电池充放电过程中产生的热量，又能避免较大的杂物、虫鼠进入箱体内部触碰电池极柱造成短路风险，槽孔的排布方向顺着空气自然对流的方向设置，没有多余的结构阻挡风道。

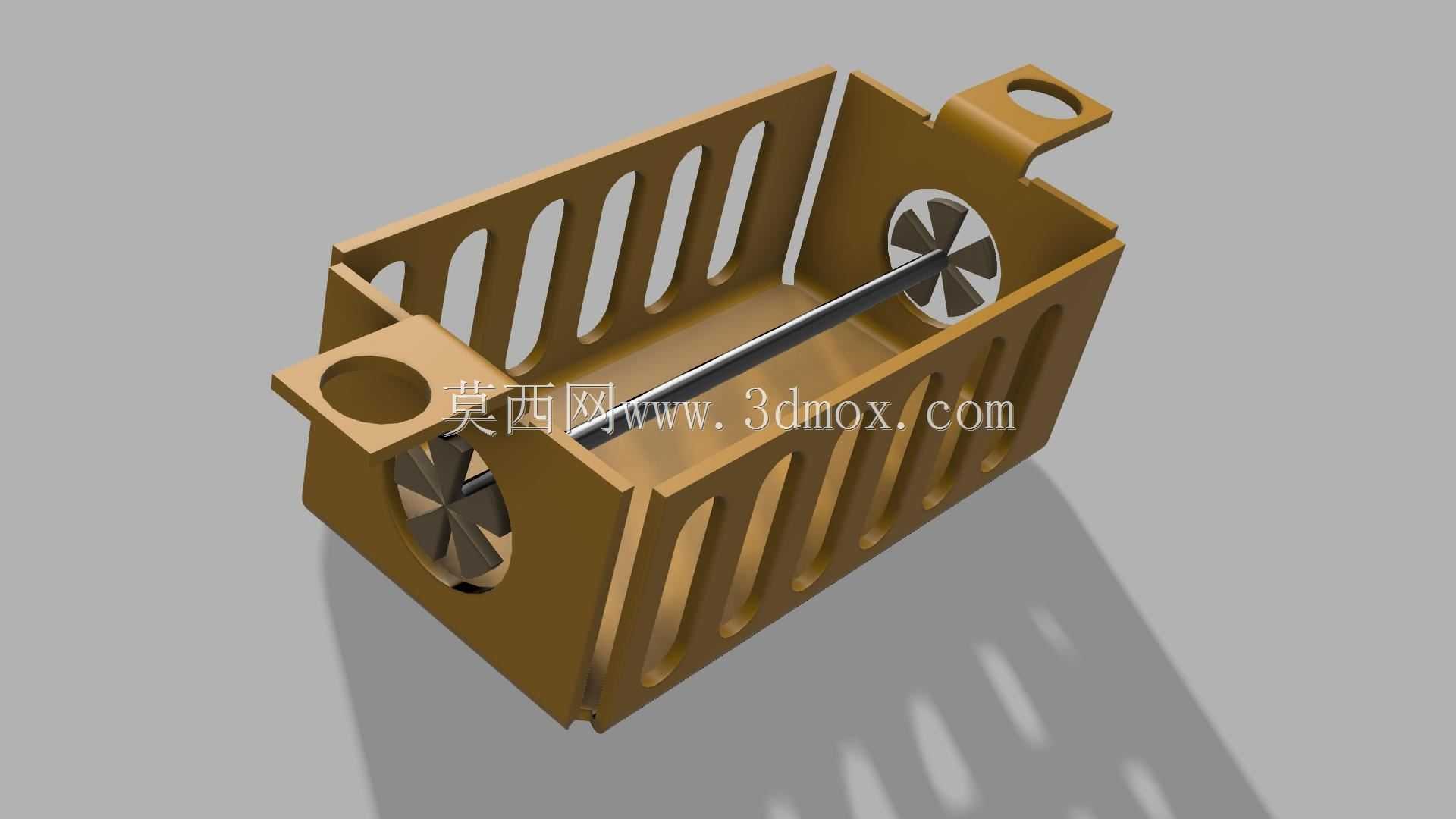

　　箱体内部的横向固定轴是专门用来压紧电池端面的结构，轴体两端通过箱体端面上的花型限位结构固定，不需要额外的紧固件，安装电池时只需要将轴体穿入箱体两端的定位孔，旋转一定角度即可完成锁紧，拆卸维护时反向操作就能快速取出电池，比传统的螺栓压板固定方式节省至少三分之二的操作时间，非常适合野外站点的快速维护作业。端面上的花型结构同时兼顾了通风功能，轴体安装后不会完全遮挡端面的通风通道，保证电池两端的极柱区域也能有空气流通，降低极柱氧化的速度。

　　从安装适配性来看，这款箱体的整体外形尺寸严格遵循通讯设备安装的19英寸机架相关的空间边界，安装后不会突出机架平面，也不会和相邻安装的其他通讯模块产生空间干涉。箱体的钣金厚度选用1.5mm的冷轧钢板，成型后做了喷塑防锈处理，能够适应户外高湿度、轻度盐雾的使用环境，正常使用场景下的防锈寿命可以达到5年以上。箱体底部没有开设多余的孔洞，避免凝露形成的水滴直接滴落到下方的设备上，所有的通风槽都设置在侧壁中上部，兼顾散热与防水防凝露的需求。

　　在结构强度校核阶段，针对箱体的承重能力做了专项验证，箱体整体可以承受3倍于满装电池重量的静载荷，不会出现明显的塑性变形，安装耳的位置可以承受1.5倍额定载荷的冲击，满足运输、吊装过程中的强度要求。箱体的边角位置都做了钝角折弯处理，没有尖锐的毛刺棱角，避免安装维护过程中划伤操作人员，也不会在安装时刮伤相邻设备的线缆绝缘层。

　　不同于市面上常见的封闭式电池盒，这款开放式钣金箱体的设计思路更偏向于工业场景的实用需求，没有多余的装饰性结构，每一处折弯、每一个开孔都对应实际使用中的功能需求，既控制了整体的重量，又保证了结构强度与散热性能，非常适合通讯站点、小型储能设备、户外移动供电装置这类对安装效率、维护便捷性有较高要求的应用场景。在实际选型过程中，只需要确认适配的蓄电池外形尺寸与安装孔位距离，就可以直接配套使用，不需要再做额外的结构修改，能够大幅缩短设备整体的结构设计周期。
