经典ST款电吉他结构三维数模设计

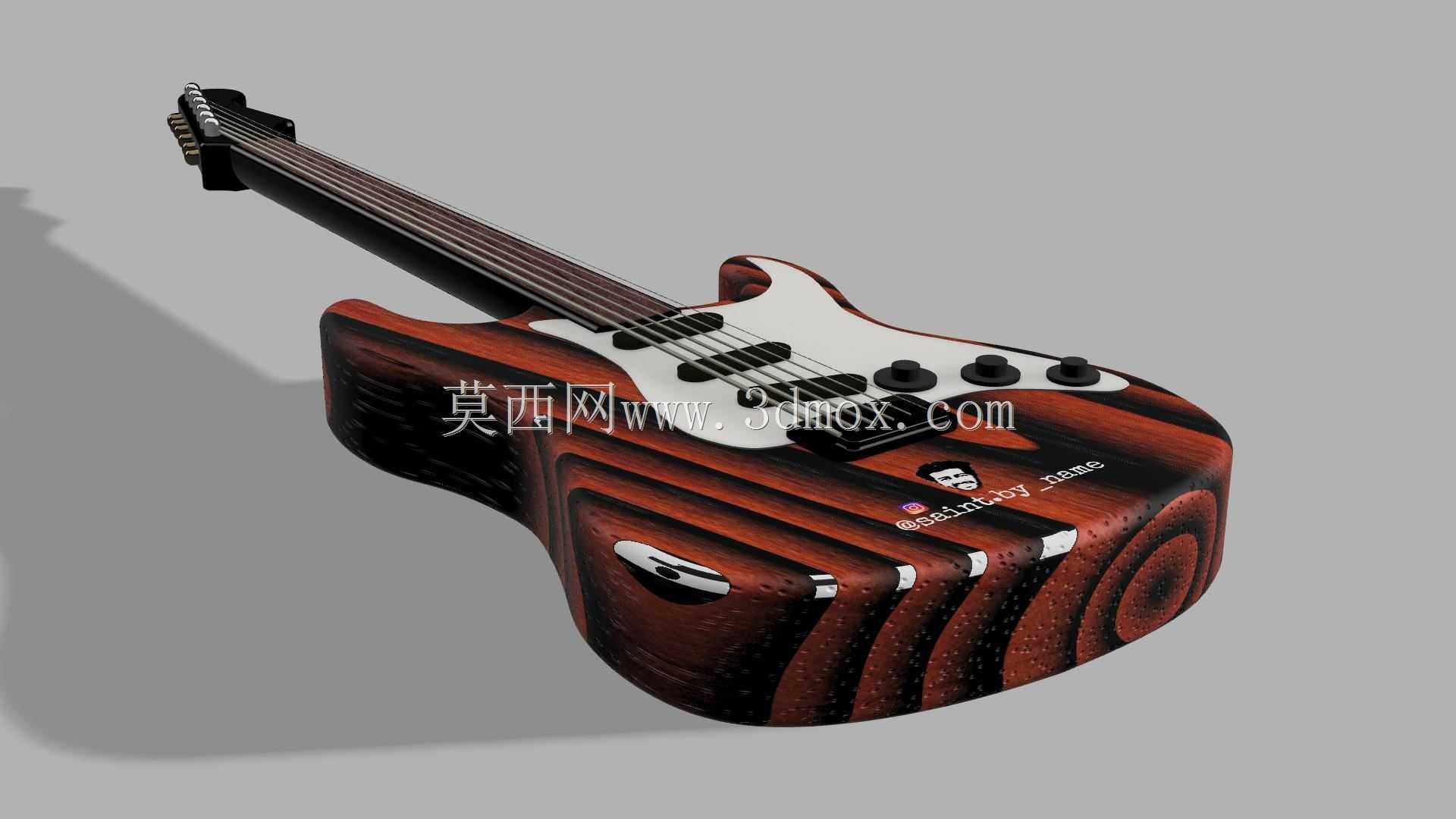

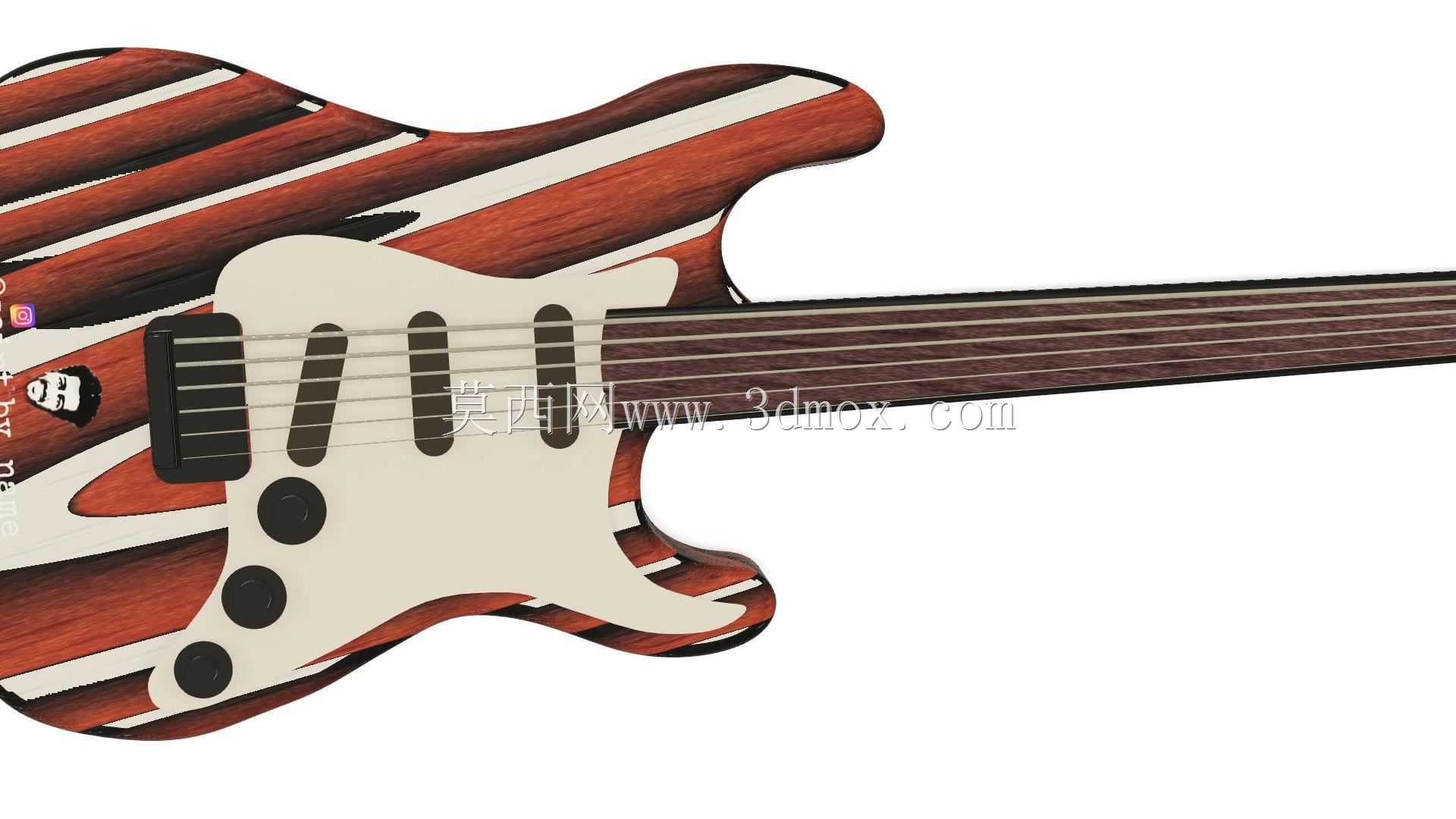

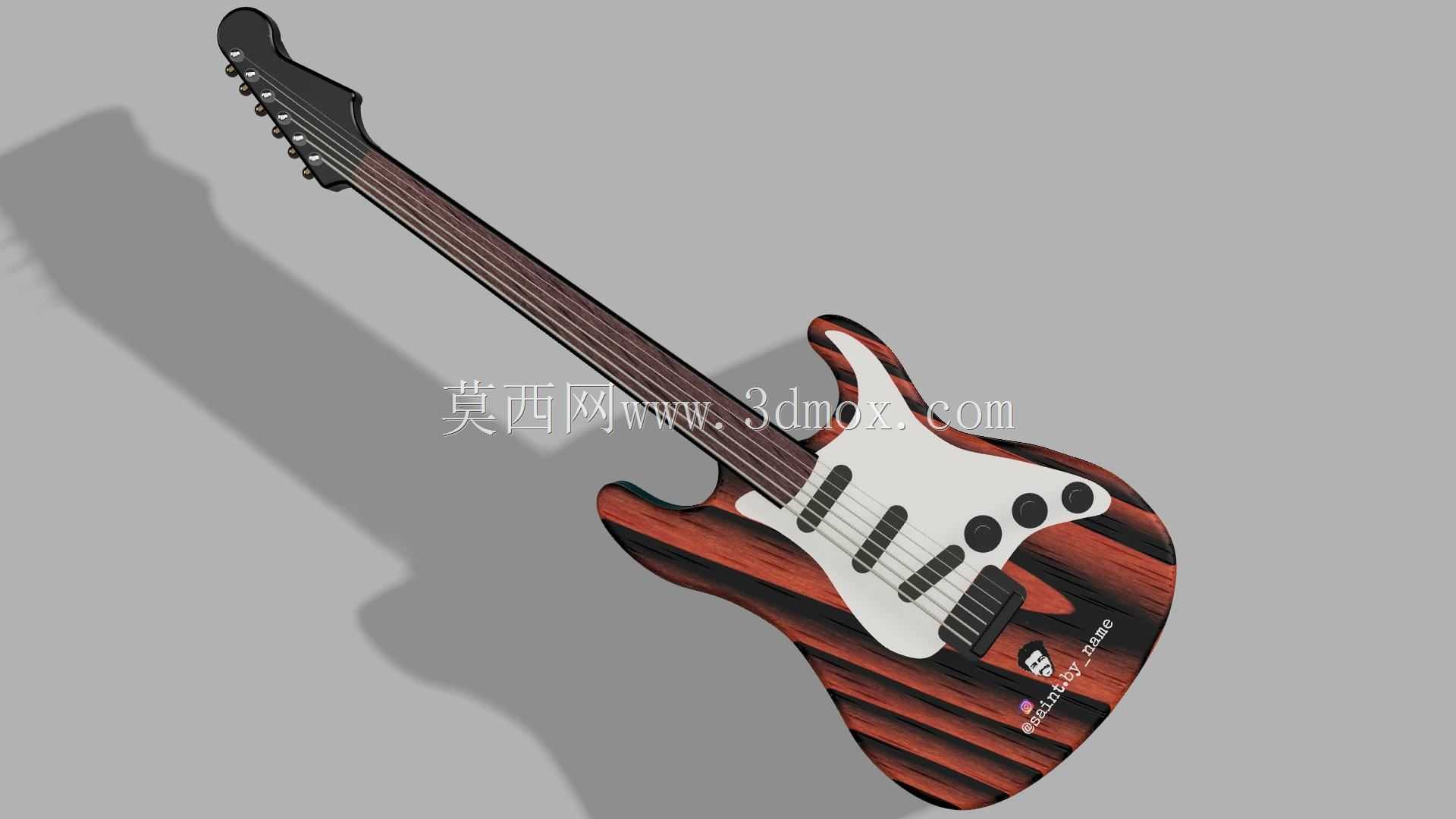

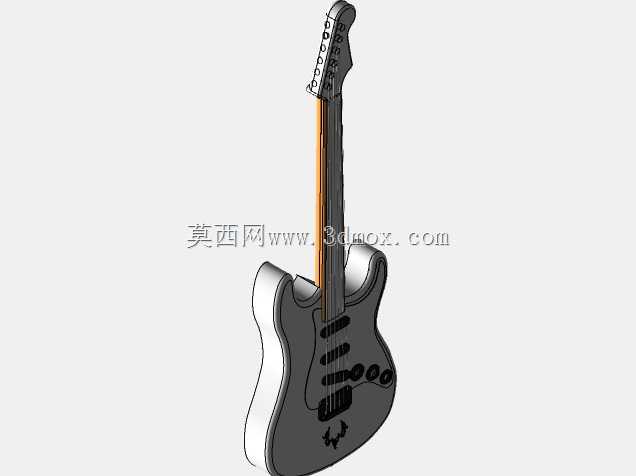

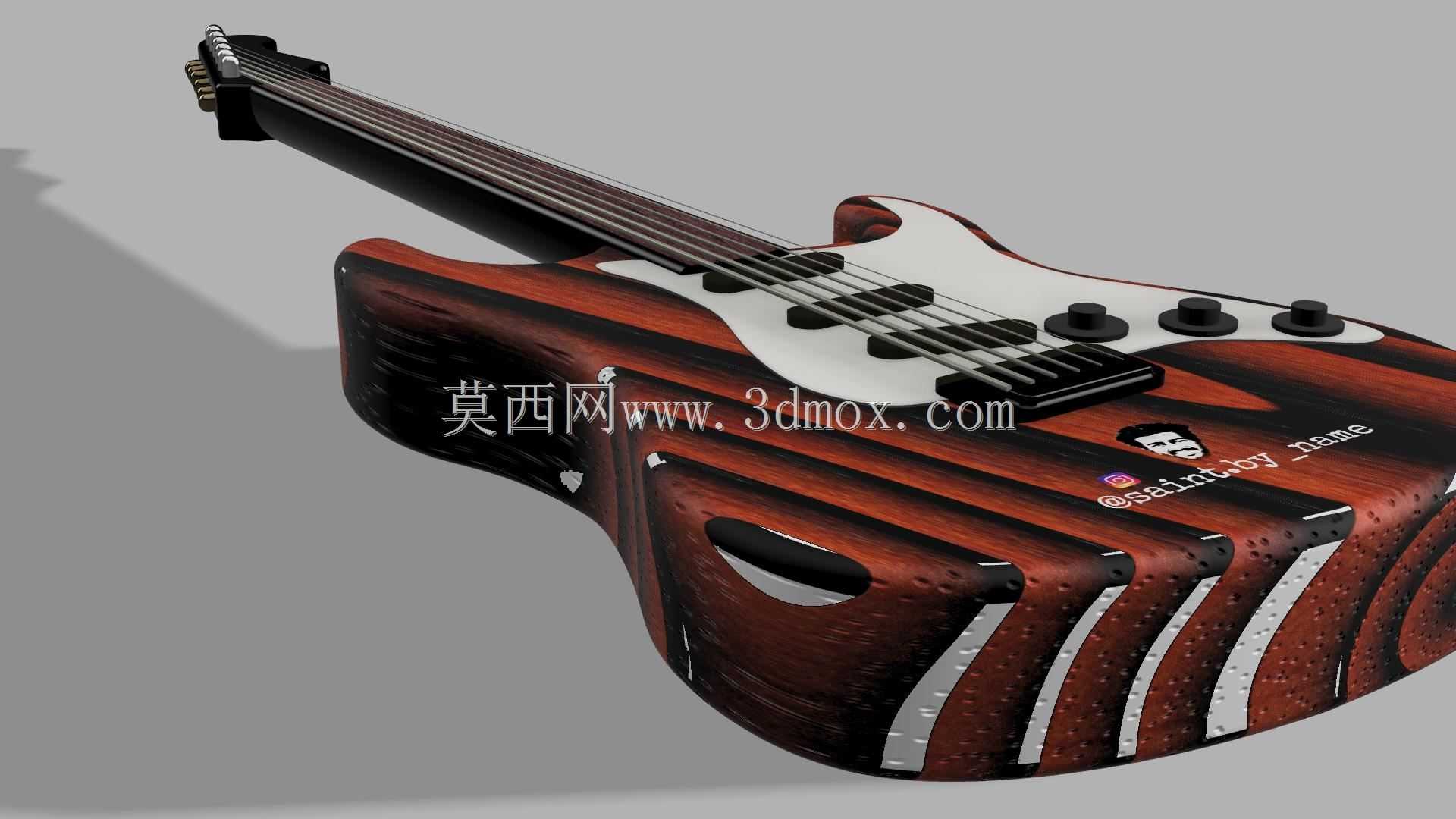

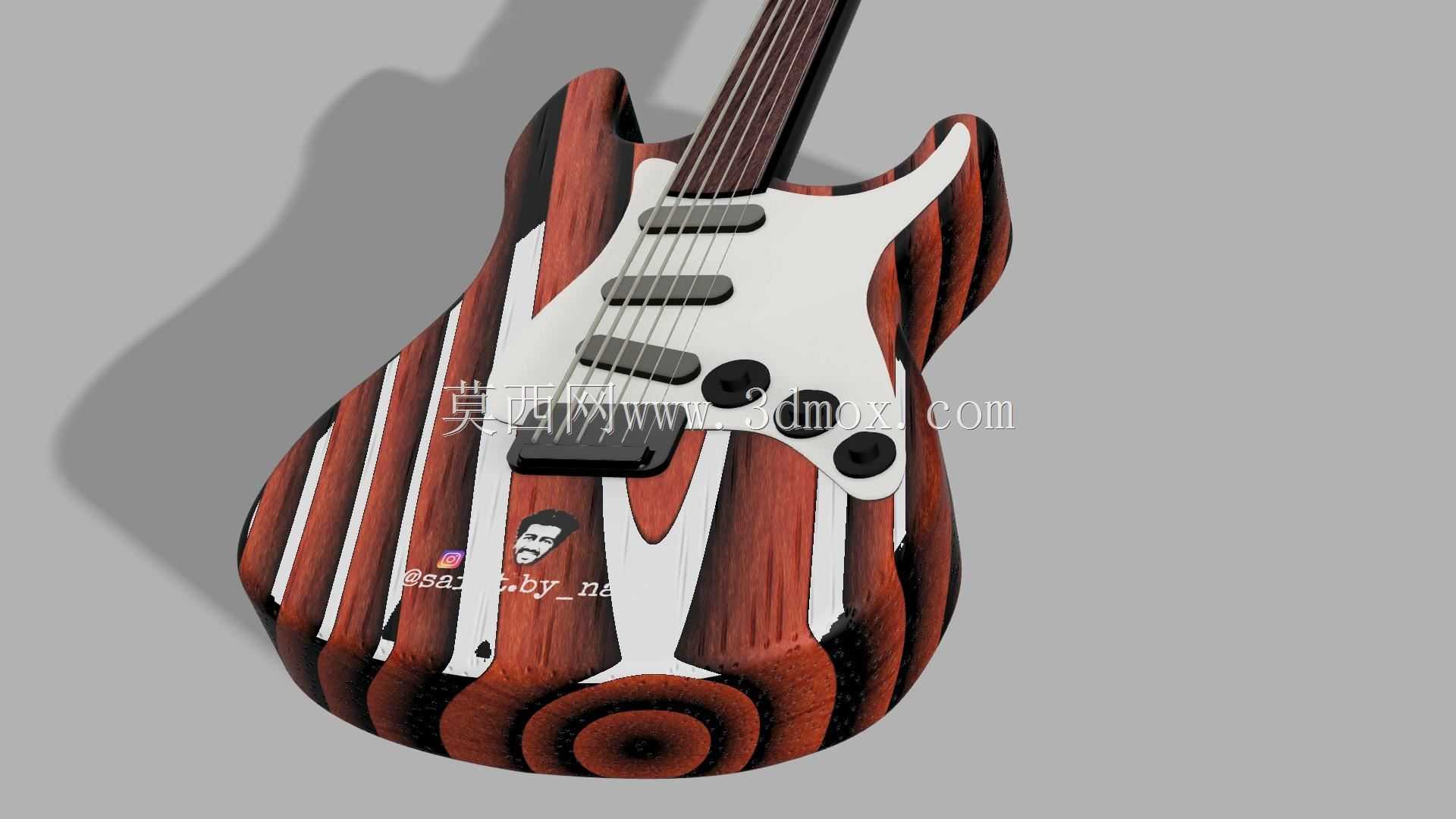

　　该电吉他三维数模还原了经典ST型电声吉他的完整结构，建模过程中优先考虑乐器实际演奏时的人机交互逻辑，所有结构尺寸均参考量产电吉他的通用安装边界设定，可直接用于乐器结构验证、外观改款设计、3D打印定制配件等场景。从结构分层来看，琴身采用实心硬木等效结构设计，琴身轮廓的切削弧度完全匹配人体坐姿、站姿演奏时的贴合需求，琴身正面的护板安装位预留了拾音器、电位器、档位器的精准安装孔位，三个单线圈拾音器的安装槽深度、固定孔间距均按照行业通用配件尺寸设定，可直接适配市售常规规格的单线圈拾音器组件，护板边缘的倒角弧度与琴身表面的过渡间隙控制在0.2mm以内，避免装配后出现刮蹭演奏者手臂的问题。琴颈与琴身的连接采用螺栓连接结构，

　　连接位置的四个固定螺栓孔位同轴度公差控制在0.05mm，保证琴颈安装后与琴身的中心线对齐，避免出现琴弦偏位导致的演奏手感问题；琴颈指板部分的品丝安装槽按照标准21品ST琴型的品距参数设定，指板弧度采用常见的9.5英寸曲率，匹配大多数演奏者的按弦手感，琴头部分的弦钮安装孔位按照3+3排布的封闭弦钮尺寸预留，弦枕位置的琴弦导槽深度、宽度均按照0.10规格琴弦的适配尺寸设计，保证琴弦安装后不会出现滑脱出槽的问题。琴桥部分采用单摇颤音系统的等效结构建模，颤音系统的 pivot 转轴位置、弹簧挂钩安装位、琴桥鞍座的调节行程均还原了量产单摇系统的实际参数，鞍座的高度调节范围覆盖0.5mm到3mm，可适配不同演奏习惯的弦高需求，

　　颤音弹簧的安装腔位于琴身背面，腔体深度预留了弹簧压缩、拉伸的活动空间，不会出现弹簧刮蹭琴身内腔的问题。从功能特性来看，该模型完整还原了电吉他的信号通路结构，拾音器到电位器、档位器再到输出接口的走线槽均在琴身内部预留了合理空间，走线槽的转角位置均做了圆角处理，避免穿线时刮伤线材绝缘层；控制部分的三个电位器分别对应两个音量调节、一个音色调节功能，档位器可实现五档拾音器切换，所有控制元件的安装位均做了沉台设计，保证元件安装后表面与护板齐平，不会凸起影响演奏操作。在外形尺寸与安装边界方面，该模型总长度控制在980mm左右，琴身最宽处为320mm，琴身厚度为45mm，琴颈在12品位置的厚度为21mm，琴枕宽度为42mm，

　　所有外凸部件均未超出琴身轮廓的投影范围，可适配常规的电吉他琴包、琴架的安装尺寸；琴身背面的背带钉安装位分别设置在琴身上下角的受力合理位置，背带钉的安装孔深度为10mm，可承受整琴3.5kg左右的重量负载，不会出现演奏过程中背带脱落的问题。建模过程中对所有装配接触面均做了公差匹配设计，过盈配合位置的过盈量控制在0.1mm以内，间隙配合位置的间隙控制在0.15mm左右，保证虚拟装配后所有部件均可正常活动，颤音系统的摇把可实现上下15度左右的摆动行程，弦钮可正常转动模拟调弦操作，电位器旋钮可正常旋转模拟参数调节。该模型可用于乐器设计从业者的结构参考，也可用于影视动画、游戏场景中的乐器道具建模参考，还可作为3D打印定制个性化电吉他配件的基础数模，针对不同的改款需求，可直接在该模型基础上调整琴身贴面纹理、拾音器配置、琴颈材质参数，快速衍生出不同定位的电吉他设计方案。
