25度倾角光伏板专用清洁机器人结构设计

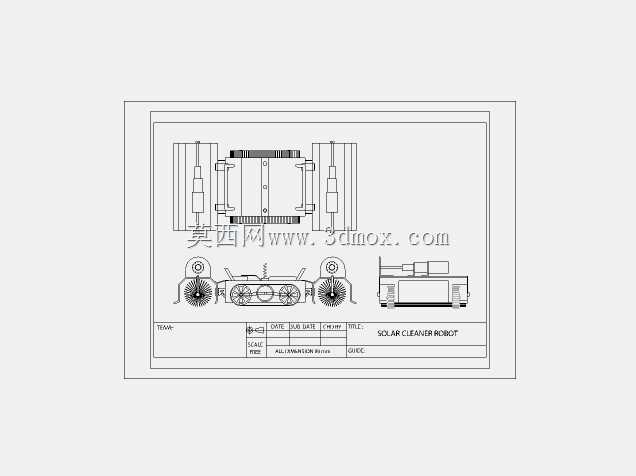

　　在山地、丘陵区域的集中式光伏电站中，大量光伏板采用25度标准倾角安装，这类场景下人工清洁存在作业风险高、清洁效率低、踩踏易造成组件隐裂等问题，这款清洁机器人正是针对该类安装场景开发的专用运维设备。从结构布局来看，整机采用对称式履带行走底盘设计，两侧履带的接地长度经过匹配计算，能够在25度倾斜的光伏板表面稳定附着，不会出现下滑、侧偏的问题，履带表面采用柔性防滑材质，接触光伏板玻璃表面时不会产生划痕，同时能提供足够的静摩擦力应对倾斜工况。

　　清洁执行端布置在底盘前部，采用两组对称的盘刷加中部滚刷的组合结构，盘刷负责清扫光伏板边框位置的积灰、鸟粪等顽固附着物，中部滚刷横跨光伏板有效清洁宽度，在行走过程中完成整个板面的浮尘清扫，刷丝采用耐磨尼龙材质，既有足够的清扫力度，又不会损伤光伏板表面的减反膜。整机的动力模块采用集成式布置，行走驱动与滚刷驱动分别采用独立的动力单元，可根据板面脏污程度单独调整行走速度与滚刷转速，当遇到积灰较厚的区域时，可降低行走速度提升滚刷转速，保证清洁效果，常规浮尘清洁工况下可提高行走速度，提升作业效率。

　　从安装边界来看，整机宽度匹配常规晶硅光伏板的板面宽度，两侧预留的间隙能够适配光伏板之间的安装缝隙，不会在行走过程中卡滞在板缝位置，整机高度控制在较低范围，降低倾斜工况下的整机重心，进一步提升行走稳定性，同时不会遮挡光伏板的正常受光，作业过程中可保持光伏电站正常发电。结构设计过程中，所有外露部件都做了圆角处理，避免尖锐棱角刮伤光伏板表面，底盘的铰接位置采用密封结构，能够阻挡清扫过程中扬起的灰尘进入传动部件，延长设备的户外使用寿命。考虑到户外光伏电站的作业环境，整机的外壳防护等级满足户外露天使用要求，能够应对小雨、扬尘等常规天气工况，不需要额外的防护设施即可在板面行走作业。

　　不同于地面清洁机器人，这款设备的行走路径完全贴合光伏板的倾斜表面，导航定位采用边界感应方式，行走到光伏板边缘时能够自动识别边界并转向，不需要额外铺设轨道，可在连片排布的同倾角光伏板阵列间连续作业，大幅降低单瓦清洁的运维成本。在结构强度校核阶段，针对25度倾角下的整机受力做了专项仿真，确保行走过程中整机不会发生倾覆，同时对刷丝的接触压力做了多轮优化，既保证足够的清洁摩擦力，又不会因为压力过大造成光伏板表面的额外载荷，长期作业不会导致光伏板安装支架的变形。整机的维护点都布置在机身外侧，刷组属于易损件，可在现场快速拆卸更换，不需要复杂的专用工具，适配光伏电站现场运维人员的操作习惯，降低后期维护的时间成本。
