风光互补分布式供能树状发电装置

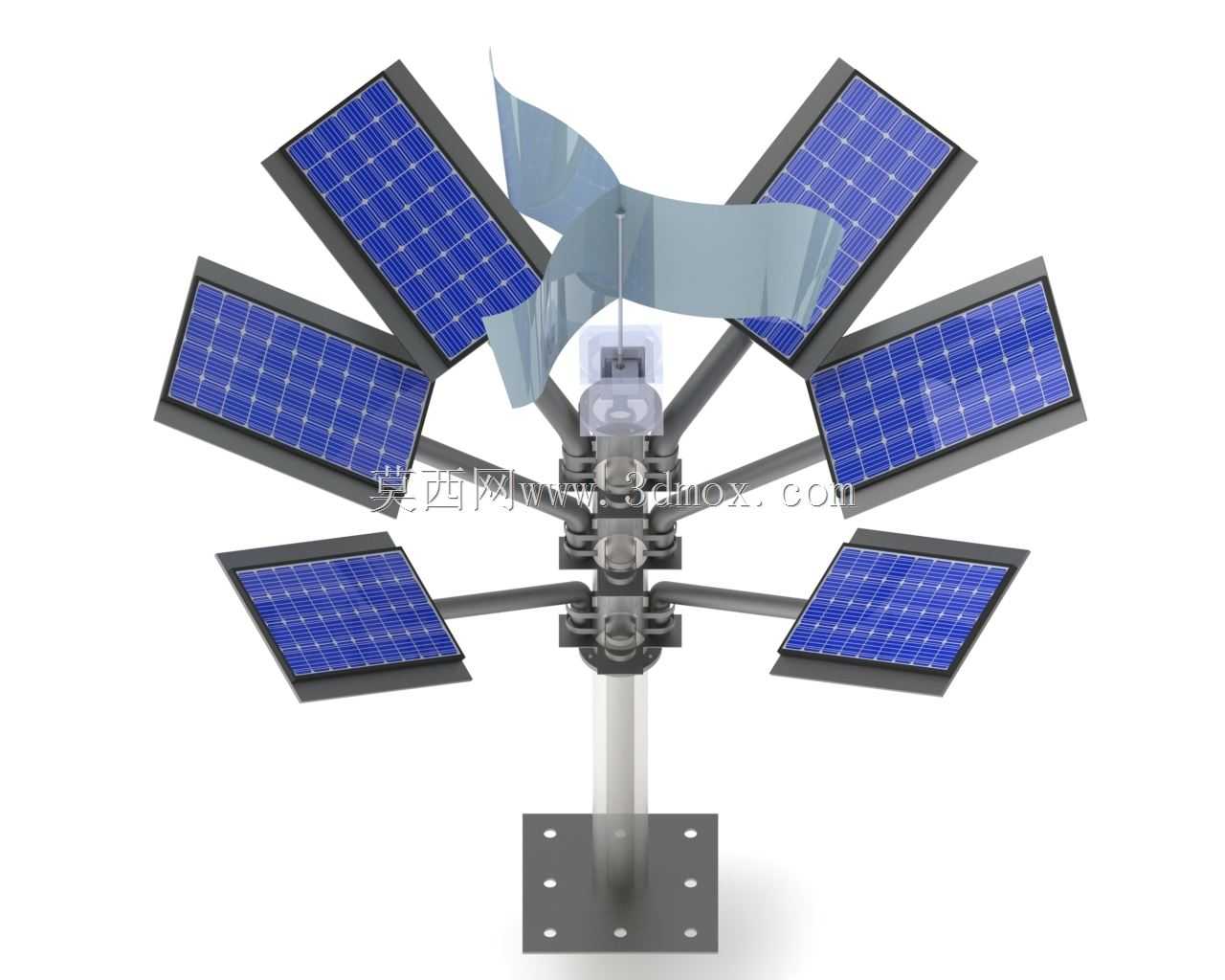

　　这款风光互补供能装置采用树状仿生结构设计，将光伏发电与小型风力发电单元集成在同一立式支撑结构上，可适配户外分布式离网供能场景，比如偏远区域的监测站点供电、园区景观照明配套供电、户外公共设施的独立供能等场景，不需要依托集中式电网布线，就能实现小功率负载的持续电力供给。从结构布局来看，六块光伏板呈放射状均匀分布在立柱上部的多层悬臂上，每块光伏板的安装角度经过倾角优化，能够在不同日照方位下最大化接收太阳辐射，相邻光伏板之间预留了足够的间隙，不会出现互相遮挡的情况，哪怕是太阳高度角较低的时段，每块板的受光面也能保持较好的受光效率。顶部的小型风力发电单元采用垂直轴风轮结构，和传统水平轴风机相比，不需要对风机构，

　　不管是哪个方向来的自然风都能驱动风轮旋转发电，对低风速环境的适应性更强，哪怕是城区内的紊流风场也能正常捕获风能，和下方的光伏单元形成供能互补——晴天日照充足时光伏单元出力高，阴雨天或者夜间有风时风力单元持续补能，大幅提升了整体供能的稳定性。支撑结构采用单立柱加底部法兰安装座的设计，底部安装座带有多个均匀分布的螺栓固定孔，安装时可以通过膨胀螺栓直接固定在混凝土基础上，也可以适配预制的钢结构安装平台，安装边界的适配性较强，不需要复杂的地基施工，整体占地面积小，立柱内部预留了线缆穿行走线的空腔，光伏板和风机的输出线缆可以直接从立柱内部引到下方的储能控制单元，外部没有明线排布，既提升了户外使用的防护性能，也让整体外观更整洁。

　　每一层悬臂和立柱的连接位置都采用了可调节的铰接结构，在实际安装时可以根据项目所在地的纬度、常年主导风向微调光伏板的倾角和风机的安装高度，不需要重新加工结构件，适配不同区域的安装需求。光伏板的边框采用硬质铝合金材质，兼顾结构强度和户外防腐蚀性能，风轮采用轻质柔性叶片材质，哪怕遇到极端大风天气，叶片也不会因为过载出现断裂飞溅的情况，运行安全性更高。从功能实现逻辑上，这套装置的两个发电单元输出的电能会统一汇入配套的充放电控制器，既可以直接给直流负载供电，也可以存储到配套的蓄电池组中，实现电能的时移调配，避免发用电不同步造成的能源浪费。和传统的单光伏或者单风机的小型供能设备相比，这种树状集成结构的空间利用率更高，

　　同等占地面积下的装机容量更大，同时仿生的树状外观也能更好地融入公园、景区、产业园这类对景观协调性有要求的场景，不会像传统光伏支架或者风机那样显得突兀。在结构强度设计上，所有的悬臂连接位置都做了加强筋处理，能够抵御常规户外的风雪载荷，光伏板表面采用钢化玻璃覆盖，具备防冰雹、防紫外线老化的性能，能够适应长期户外露天的使用环境，日常维护只需要定期清理光伏板表面的积灰、检查风轮转动是否顺畅即可，维护工作量极低。
