金属板材V型折弯成型模具结构

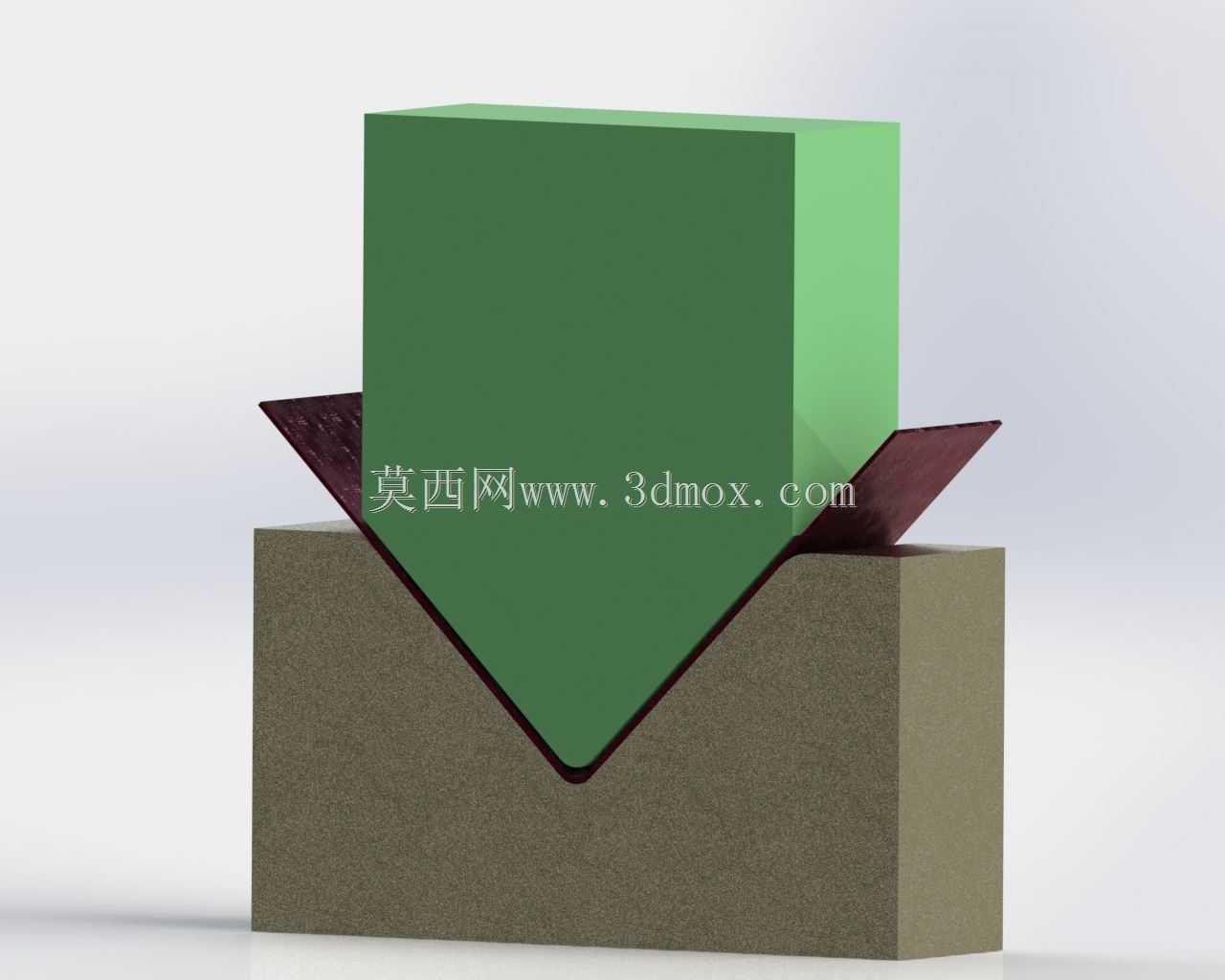

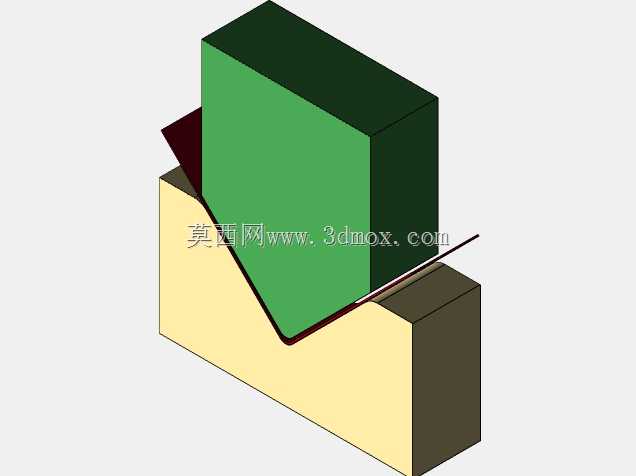

　　这套V弯曲成型结构，核心服务于钣金冲压工序里的90°及特定角度V形折弯作业，在五金冲压车间、钣金加工产线的小批量试模、大批量连续冲压场景中都有广泛适配空间。日常生产里，常见的电器安装支架、设备钣金外壳折边、小型五金连接件的直角弯折工序，都能依托这套结构完成稳定成型，相比手工弯折的角度偏差、棱边不齐问题，模具导向合模的结构能把折弯角度公差控制在±0.5°以内，折弯棱边的直线度也能满足通用钣金件的装配要求。从结构功能来看，整套机构分为上模冲头、下模凹模两个核心工作部分，上模冲头的V形凸起角度与下模凹模的V形凹槽角度做了精准配做，合模过程中冲头下行接触放置在凹模面上的金属板材后，会逐步将板材压入凹模槽内，迫使板材沿V形棱边发生塑性变形，

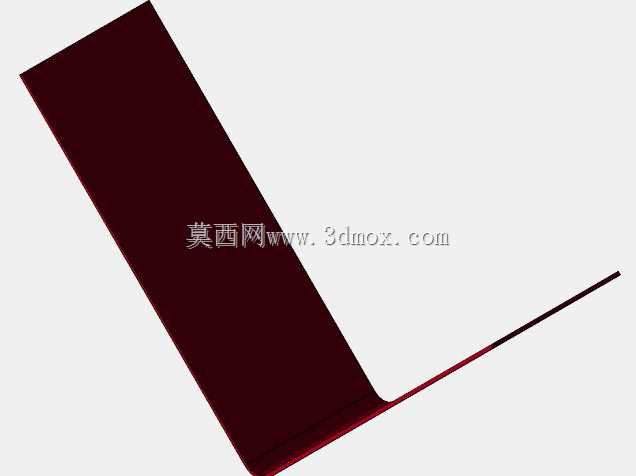

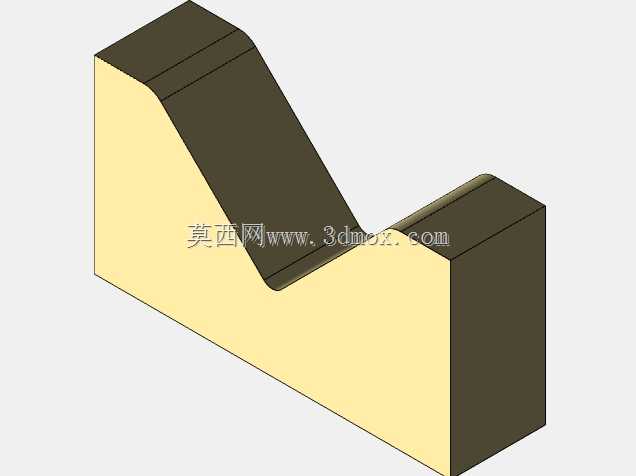

　　最终得到预设角度的弯折件。设计过程中首先考虑了板材回弹的补偿量，针对常用的Q235冷轧钢板、304不锈钢薄板这类常见韧性材料，冲头和凹模的角度做了1°-3°的回弹预修正，避免成型后板材因应力回弹导致角度超差；同时凹模的两个支撑面做了平面度研磨处理，保证板材放置时不会出现翘边偏移，冲头的安装基准面与压力机滑块的装夹面做了适配设计，能直接匹配常规机械式压力机、液压压力机的滑块装夹槽尺寸，不需要额外做转接工装。安装边界方面，下模凹模的底座平面可直接固定在压力机工作台的T型槽区域，整体安装占用的工作台面尺寸适配10吨到63吨规格的小型开式压力机，上模冲头的装夹柄直径符合常规冲模模柄的通用尺寸，不需要对现有压力机做结构改造就能完成换装。

　　实际生产使用时，操作人员只需要将裁切好的平板毛坯靠在凹模的定位挡块上，触发压力机下行开关即可完成单次折弯作业，成型后的工件卡在凹模槽内时，可依托冲头回程的带料动作配合凹模口的卸料结构自动脱出，不需要人工手动抠取工件，能有效降低操作过程中的安全风险。结构设计上还考虑了不同厚度板材的适配性，凹模V形槽的开口宽度做了通用化设计，可覆盖0.5mm到3mm厚度的常用金属板材折弯需求，当加工更厚的板材时，只需要更换对应圆角的冲头即可，不需要整体更换下模结构，能有效降低生产现场的模具储备成本。另外冲头和凹模的工作棱边都做了R0.2到R0.5的圆角处理，避免折弯过程中棱边划伤板材表面，对于表面质量要求高的不锈钢、覆膜板材加工场景，

　　也能保证折弯后工件表面无压痕、无划伤，满足外观件的加工要求。整套结构的受力路径经过优化，冲头下行的压力直接通过模柄传递到V形工作端，凹模的受力通过底座均匀分散到压力机工作台面，长期冲压作业下不会出现模座变形、冲头偏载的问题，模具的使用寿命能满足百万次冲压的作业需求，日常维护只需要定期检查工作棱边的磨损情况，及时打磨修复磨损区域即可，不需要复杂的拆解保养。
