金属纸锉固定夹结构三维设计

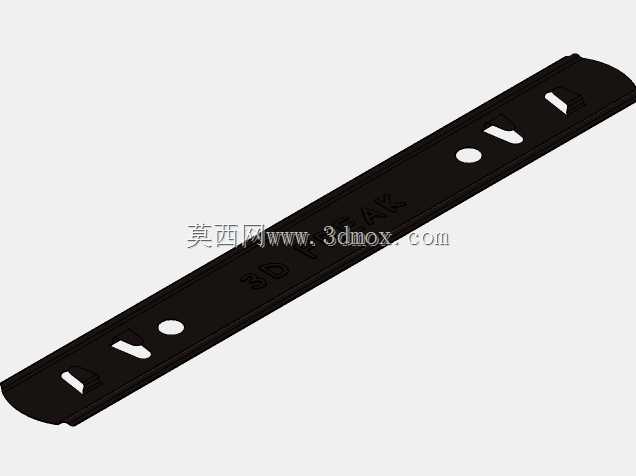

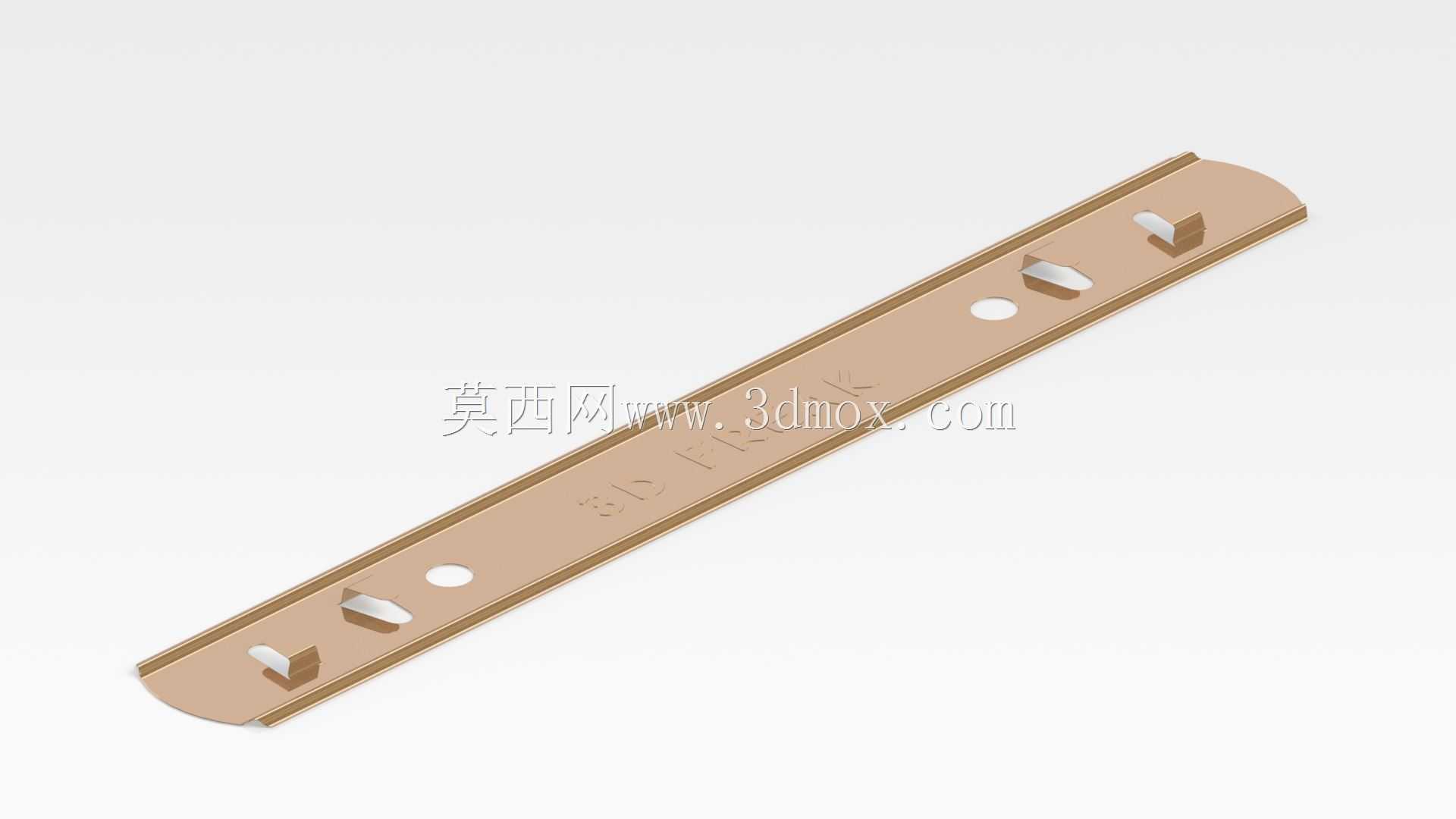

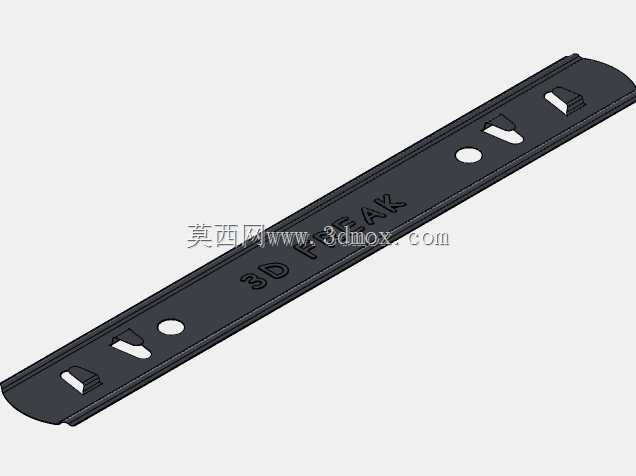

　　日常办公与文档整理场景中，纸质文件的临时固定、分类收纳始终是高频需求，区别于传统回形针、长尾夹的夹持逻辑，这款金属纸锉固定夹采用长条式钣金成型结构，适配多页堆叠纸张的侧边固定需求，尤其适合需要对文件边缘做对齐压合、临时标记的办公场景，在档案整理、图纸临时装订、票据分类归集等场景下，相比传统小尺寸夹持件，拥有更长的压合接触边，不会在纸张表面留下集中压痕，同时夹持力分布更均匀，不会因为单页受力过大造成纸张褶皱破损。从结构设计逻辑来看，该零件采用单条金属带材一体冲压弯折成型，整体为长条形扁平结构，主体带身设置有三个等距分布的圆形通孔，一方面用于降低零件整体重量，减少金属材料用量，另一方面可作为定位孔，配合配套的文件装订条、

　　文件夹背板实现穿装定位，拓展固定方式。带身两端做圆弧收边处理，避免尖锐边角划伤纸张或者操作人员手部，符合文具类五金件的安全设计要求。带身内侧冲压成型有三组对称分布的凸起卡爪，卡爪采用向内弯折的斜角结构，当夹装在纸张侧边时，卡爪尖端会轻微嵌入纸张叠层的边缘缝隙，依靠金属自身的弹性形变提供持续的夹持力，不需要额外设置弹簧、转轴等活动部件，整体结构无拼接、无额外装配零件，生产环节可通过连续冲压模一次成型，加工效率高，批量生产成本可控。从安装边界与尺寸适配角度来看，该夹具的整体长度适配A4幅面纸张的短边夹持需求，夹装深度控制在10mm以内，不会遮挡纸张边缘的印刷内容，夹装厚度可覆盖20页以内的常规办公用纸堆叠，当纸张叠层厚度在适配范围内时，

　　卡爪的弹性形变量处于金属材料的弹性变形区间，不会出现塑性变形导致夹持力失效的问题。零件表面做哑光防锈处理，既避免金属氧化生锈污染纸张，也不会因为表面反光影响办公场景的使用体验。在结构细节处理上，卡爪的冲压边缘做了倒钝处理，没有锋利的冲裁毛边，夹装和取下夹具的过程中不会割伤纸张纤维，也不会划伤操作人员手指。带身表面预留的平面区域可用于激光雕刻标识、品牌logo或者分类标记，满足不同使用场景的定制化需求。区别于传统夹持件依靠环形结构箍紧纸张的原理，该夹具采用侧边压合加卡爪嵌入的组合固定方式，夹装后纸张整体保持平整，不会因为环形箍紧造成纸张中部拱起，方便文件堆叠存放或者直接扫描、复印作业，不需要额外取下夹具即可完成多数文档处理操作。

　　在实际使用过程中，该夹具可重复开合使用上千次，金属弹性衰减率控制在较低水平，长期使用依然能保持稳定的夹持力，不会出现松脱滑落的问题。针对不同厚度的纸张叠层，卡爪的斜角设计可自适应调整嵌入深度，薄纸夹装时不会过度嵌入造成纸张破损，厚纸夹装时也能提供足够的卡紧力避免纸张散落。从建模角度来看，该零件的建模过程重点关注钣金折弯系数的设置、冲压凸起的成型特征处理，以及各边角的圆角过渡参数匹配，确保三维模型可直接导入冲压模具设计环节，生成对应的加工刀路与模具型腔，不需要额外做结构修正。模型中各特征的尺寸公差按照文具类五金件的通用标准设置，卡爪的高度、折弯角度、通孔的位置度都符合批量冲压生产的工艺要求，避免出现建模特征无法落地生产的问题。
