树莓派B型Rev2十九英寸机架安装固定座

　　在标准19英寸通讯机柜的嵌入式部署场景中，单板计算机的零散安装一直是现场运维的痛点，常规桌面放置的树莓派无法适配机柜立柱的安装孔位，线材拉扯、设备移位、积灰难清理的问题长期存在，这款适配Raspberry Pi型号B Rev2的右侧机架安装结构，正是针对机柜侧装场景开发的固定承载件。从实际使用场景来看，该安装座主要用于通讯机柜、工业控制机柜内部的单板计算机侧装固定，适配19英寸标准机柜的右侧安装立柱，能够将树莓派B Rev2稳固锁定在机柜内部的指定安装位，避免设备在机柜布线、运维操作过程中发生移位，同时预留的接口对位结构能够保证树莓派的USB接口、网口、电源接口、GPIO排针完全外露，不会因为安装座的遮挡影响外接设备插拔、线材连接，

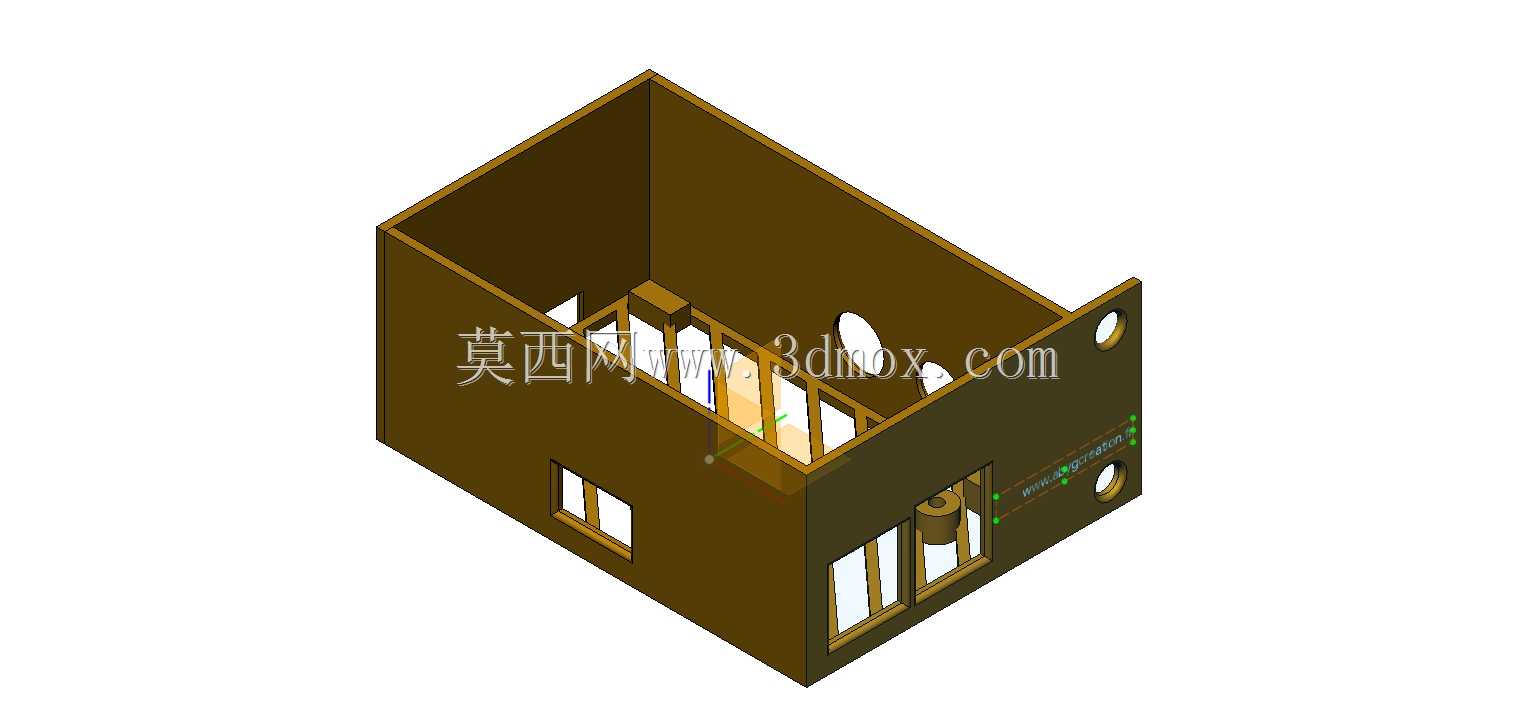

　　日常运维时不需要拆卸安装座即可完成外设更换、系统调试操作。从功能特性上看，该安装座采用围合式承载结构，主体为盒状承托腔体，腔体内部尺寸完全匹配树莓派B Rev2的主板外形轮廓，主板放入后不会出现横向、纵向的窜动，腔体侧壁开设的多组长条格栅通风口，能够对应主板上的主控芯片、电源芯片的发热位置，保证机柜内部的冷却气流可以直接流经发热区域，避免封闭结构导致的热量积聚，保障单板机长时间稳定运行。侧壁预留的圆形开孔对应主板的状态指示灯位置，不需要打开机柜抽出设备即可直观观察电源、运行状态指示灯的闪烁情况，方便运维人员快速判断设备运行状态。安装侧的凸耳结构上开设两个标准安装孔，孔位间距匹配19英寸机柜立柱的通用安装孔距，

　　可直接使用机柜标配的M6螺丝完成固定，不需要额外加工转接件，降低现场安装的加工成本与时间成本。从设计思路层面，这款安装座没有采用全封闭的盒体结构，而是在对应接口、指示灯、发热区的位置做了针对性的镂空处理，在保证结构强度足够承托主板、抵御安装过程中受力变形的前提下，尽可能减少材料用量，同时最大化通风散热效率。腔体内部的限位筋条位置经过精准对位，主板放入后刚好被筋条托举在腔体中间位置，主板背面与腔体底部留有2mm左右的间隙，避免主板背面的焊点直接接触安装座内壁造成短路风险，同时也能让背部的空气流通带走部分热量。安装侧的凸耳与主体腔体做了加厚过渡处理，避免螺丝锁紧时应力集中导致凸耳断裂，能够承受多次拆装的受力需求。

　　从安装边界与尺寸适配来看，该安装座为右侧安装结构，安装完成后整体向机柜内部的伸出长度不会超出1U设备的安装深度边界，不会与机柜内相邻的交换机、工控机等设备发生空间干涉，腔体的整体高度低于1U标准高度，安装后不会占用上下相邻机位的安装空间，可与其他标准19英寸设备并排安装在同一立柱位置。安装座的内壁与主板边缘预留了0.5mm的装配间隙，方便主板的放入与取出，即使主板贴有薄型散热片也能顺利装入，不会出现卡滞问题。接口位置的镂空尺寸比实际接口轮廓大1mm，既能够保证接口完全外露，也能避免加工误差导致的接口对位不准、插头无法插入的问题。在实际工程应用中，这类机架安装座能够将零散的单板计算机整合到标准机柜体系中，让机柜内部的布线更加规整，设备排布更加有序，减少零散设备带来的运维隐患，适合在机房集中部署、工业控制柜嵌入式安装、通讯基站设备集成等场景使用，结构设计上完全围绕单板机的实际安装、散热、运维需求展开，没有多余的冗余结构，每一处镂空、每一条筋位都对应实际使用中的功能需求，安装后稳固可靠，能够满足长期固定使用的强度要求。
