方形铝壳锂棱柱动力电芯结构设计

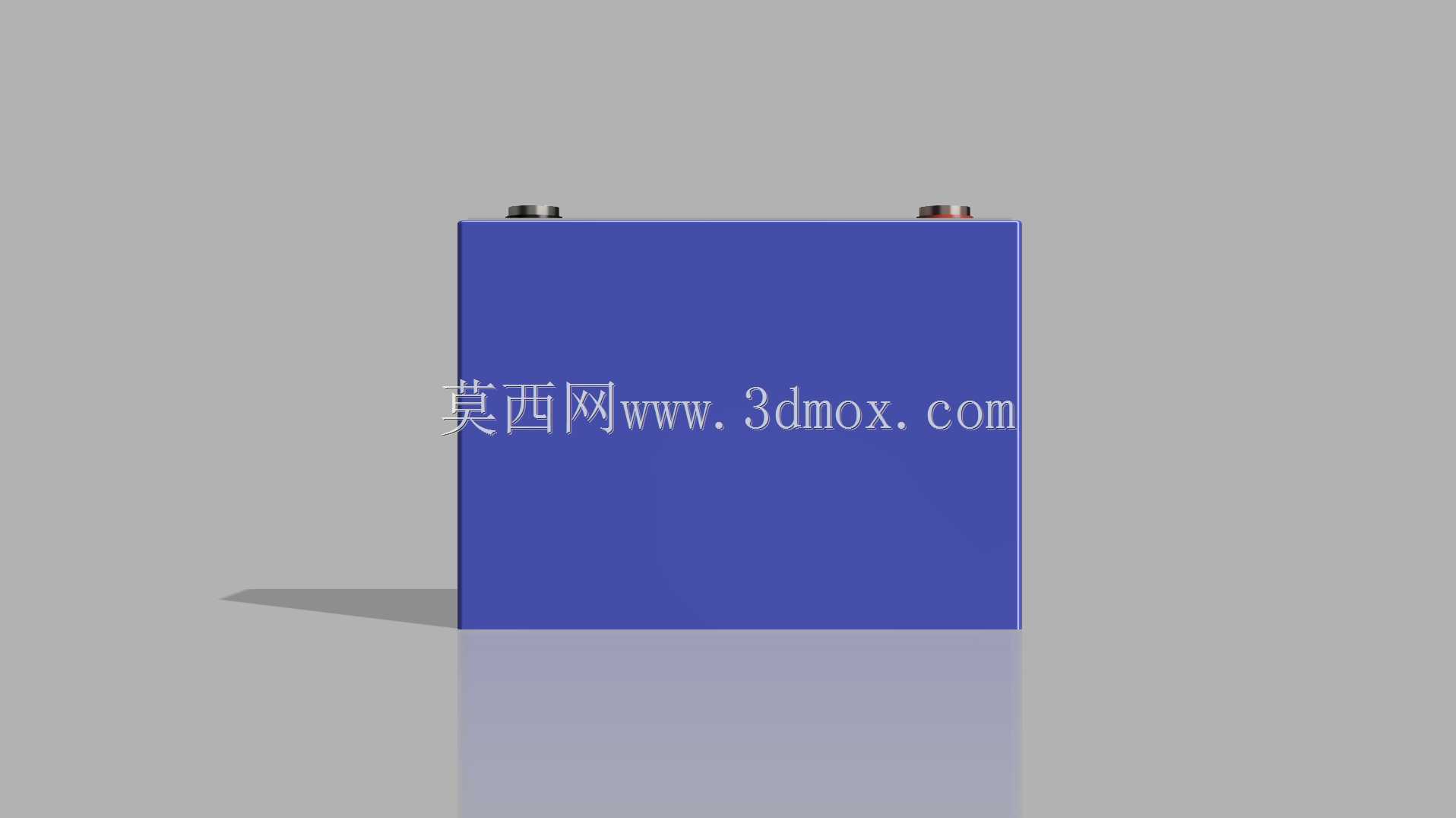

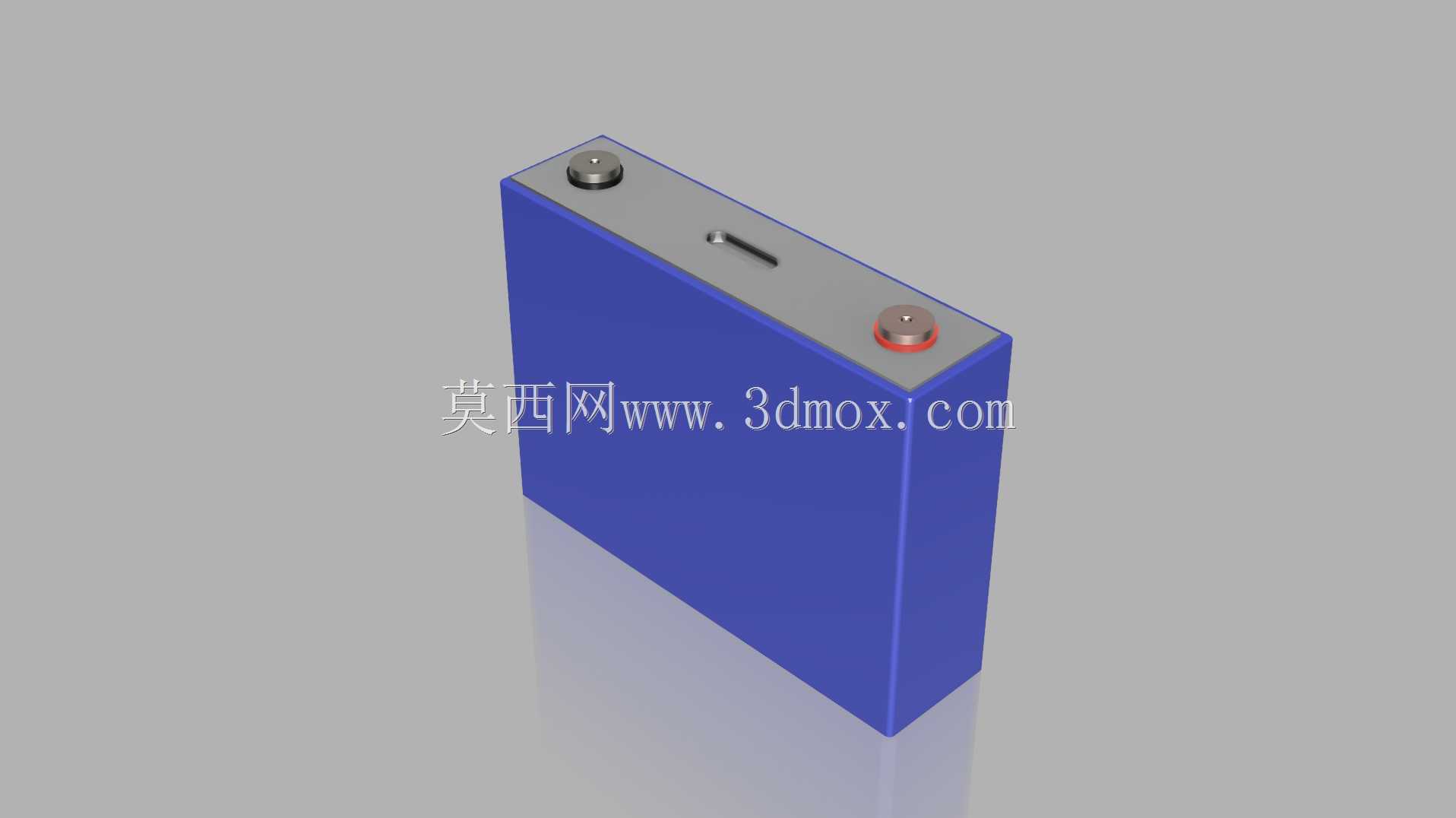

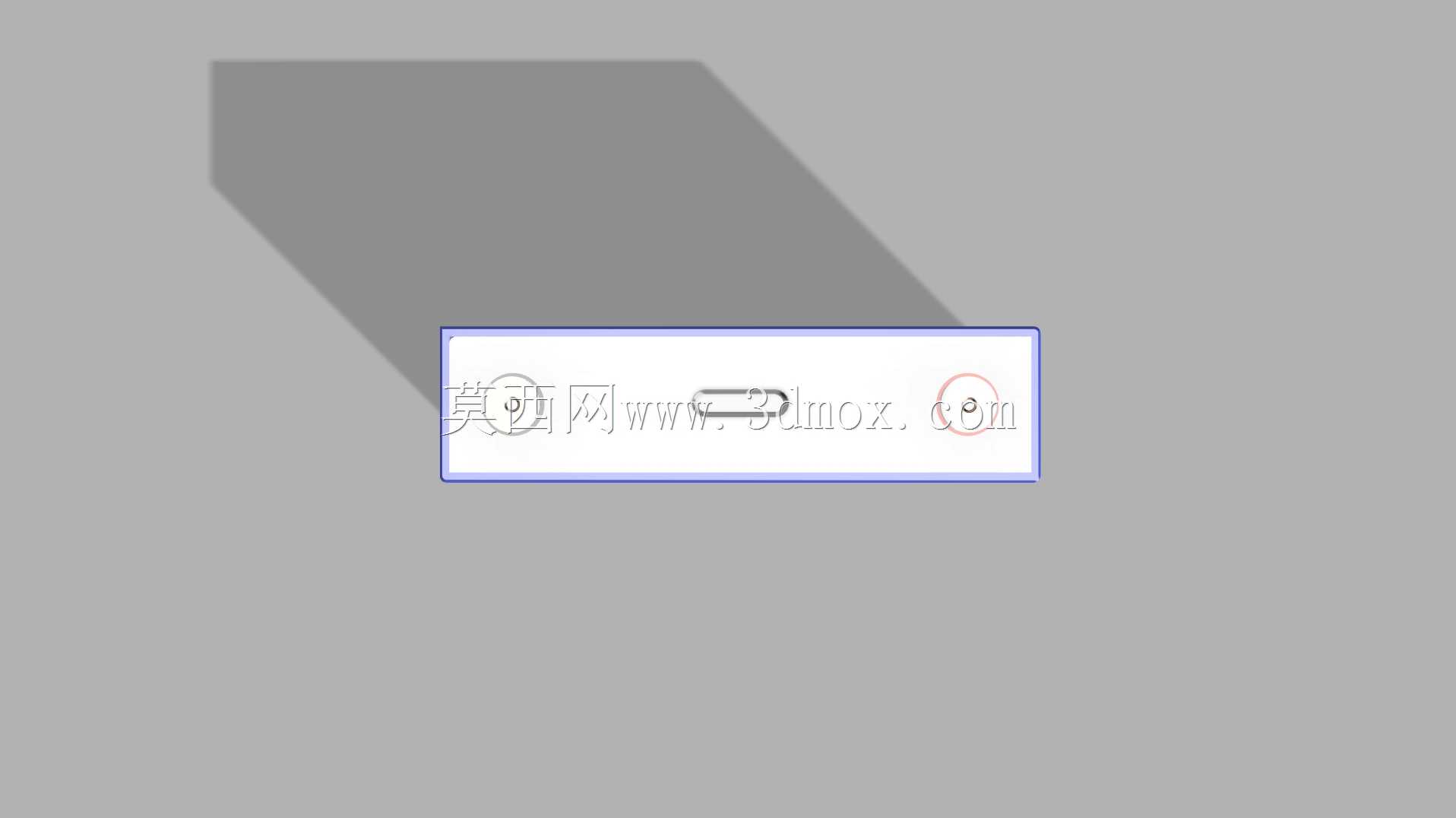

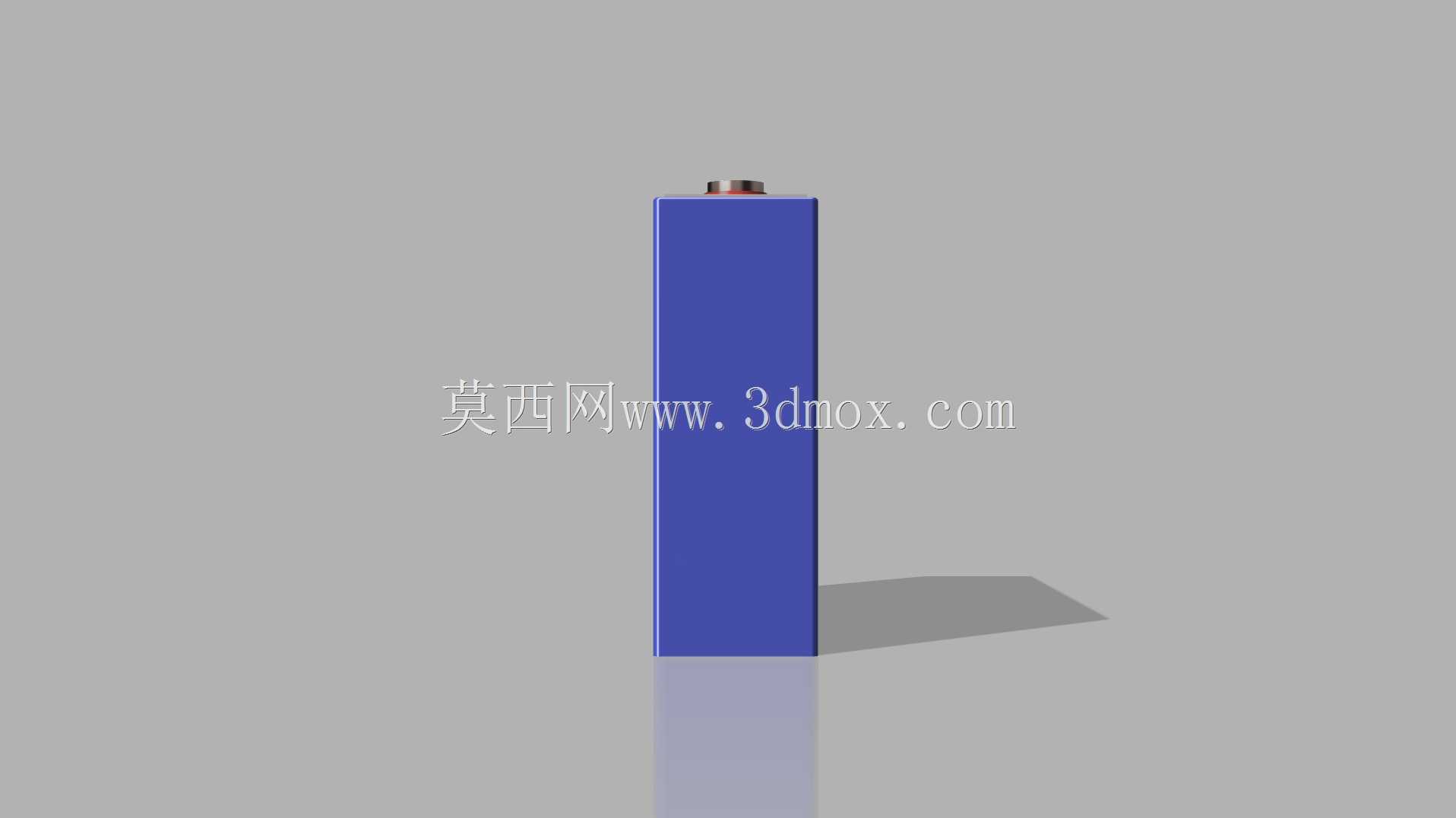

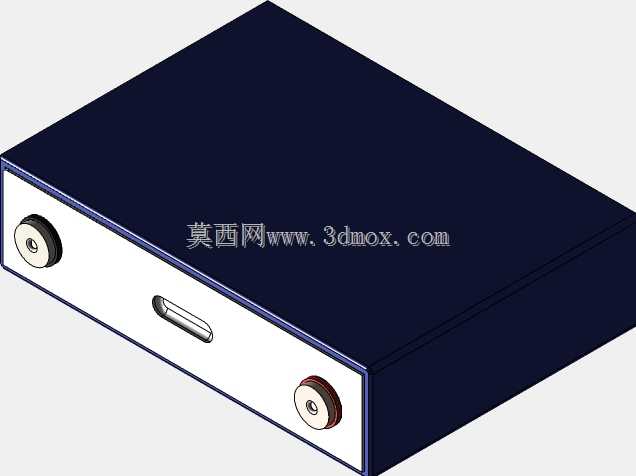

　　在新能源动力与储能系统的结构集成设计中，方形锂棱柱电芯是当前应用占比最高的电芯形态之一，这类电芯的三维结构建模，是开展电池包整包设计、模组排布、热管理系统匹配的核心基础，不同于圆柱电芯的曲面壳体结构，锂棱柱电芯的规整长方体形态，在空间利用率上具备天然优势，能够在有限的电池包安装舱内实现更高的体积能量密度，适配乘用车底盘、储能柜舱体、工业备电系统等多种场景的安装边界要求。从实际工程应用场景来看，这类锂棱柱电芯覆盖了从新能源乘用车、商用车的动力输出，到电网侧储能、户用储能、通信基站备电的电能存储，甚至是工业AGV、电动工程机械的动力供给，不同场景下对电芯的外形尺寸、极柱位置、壳体强度的要求存在差异，但核心的结构逻辑保持一致：采用硬质铝壳作为封装载体，内部叠片或卷绕的电芯极组被密封在壳体内，顶部设置正负极端子实现电能的输入输出，同时预留注液孔与防爆阀的安装位置，保障电芯在充放电过程中的安全冗余。在开展这类电芯的三维建模时，首先要明确安装边界的约束条件，电芯的长宽高尺寸直接决定了模组内可排布的电芯数量，以及相邻电芯之间预留的膨胀间隙——锂棱柱电芯在循环充放电过程中会出现厚度方向的膨胀，建模时不能仅按照电芯的标称尺寸做刚性实体，需要在壳体外侧预留0.5-2mm的膨胀补偿空间，避免后续模组装配后因电芯膨胀导致结构件挤压变形。极柱的位置设计是建模过程中的重点，这款电芯的正负极端子设置在电芯顶部的对角位置，这种布局能够优化电芯内部的电流路径，降低大电流充放电时的集流内阻，同时在模组串并联连接时，能够简化汇流排的折弯路径，减少汇流排的长度与连接电阻。建模时需要精准还原极柱的凸台高度、螺纹规格与密封结构，极柱与壳体之间的绝缘件尺寸不能出现偏差，否则后续装配汇流排时会出现干涉，或者导致绝缘距离不足引发爬电风险。壳体的结构设计上，锂棱柱电芯采用的是拉伸铝壳配合顶部盖板的激光焊接密封结构，建模时需要还原壳体的壁厚分布，通常大面的壁厚在0.6-0.8mm，侧面与底部的壁厚会根据电芯的容量与强度要求做调整，顶部盖板的厚度一般在1-1.5mm，盖板上除了正负极端子，还集成了注液孔的封堵结构与防爆阀的安装位，防爆阀的位置需要避开模组内的结构梁与汇流排，确保电芯发生热失控时，

　　泄压气流能够按照预设的路径排出，不会直接冲击相邻电芯引发连锁热失控。从功能特性的角度来看，锂棱柱电芯的规整外形让热管理系统的设计更加便捷，无论是采用电芯大面贴合液冷板的液冷方案，还是侧面布置风冷通道的风冷方案，平面的壳体表面都能够实现更大的接触面积，提升换热效率，建模时需要保证电芯大面的平面度公差，避免因壳体表面凹凸导致液冷板贴合间隙过大，增加热阻影响散热效果。在实际的结构选型过程中，工程师可以基于这类电芯的三维模型，快速完成不同排布方案的空间校核：比如在乘用车电池包的CTC设计中，将电芯直接排布在车身地板的下舱体内，通过电芯的高度匹配车身地板的离地间隙要求，利用电芯本身的结构强度参与整车的受力传递，这时候电芯的外形尺寸公差、

　　壳体的结构强度参数，都需要在三维模型中做精准的定义，才能开展后续的CAE仿真分析，验证整包的结构刚度与碰撞安全性。不同于消费类电子的软包小电芯，动力类锂棱柱电芯的重量通常在1-5kg不等，建模时需要赋予电芯准确的质量属性，在后续的模组与整包装配仿真中，能够准确计算吊具的承重、结构件的载荷分布，避免出现结构强度不足的问题。另外，电芯表面的绝缘膜设计也不能忽略，建模时需要在铝壳外侧覆盖一层0.1-0.2mm的绝缘PET膜，确保相邻电芯之间、电芯与金属结构件之间的绝缘电阻满足安规要求，绝缘膜的包覆范围需要覆盖壳体的侧面与底部，顶部与盖板的衔接处需要预留足够的安全距离，避免绝缘膜被盖板焊接的高温损伤。在通讯基站备电的应用场景中，这类锂棱柱电芯通常被组装成19英寸标准机架式的电池模块，这时候电芯的宽度需要匹配标准机架的内部安装宽度，高度方向预留出接线端子与BMS采集板的安装空间，三维建模时可以直接调用电芯模型，快速搭建模块的整体装配体，校验机架内的空间利用率，优化走线与采集线束的固定位置。很多刚接触电池结构设计的工程师，在建模时容易忽略电芯底部的支撑结构，实际上锂棱柱电芯在成组时，底部通常会设置结构胶层或者缓冲垫，用来吸收车辆行驶过程中的振动冲击，同时补偿电芯底部的平面度误差，建模时需要在电芯底部预留0.3-1mm的缓冲层空间，避免装配时电芯底部与模组底板出现硬接触，在振动工况下出现壳体磨损或者绝缘破损。从设计思路的层面来说，

　　锂棱柱电芯的结构设计始终围绕安全、能量密度、装配效率三个核心维度展开，规整的长方体形态能够实现装配过程中的快速定位，无论是采用机械手自动抓取电芯入壳，还是自动化的激光焊接工序，都不需要复杂的定位夹具，能够大幅提升产线的装配效率。同时，这种结构的电芯在后期运维时也更加便捷，单个电芯出现故障时，可以单独拆卸更换，不需要拆解整个模组，降低全生命周期的运维成本。在建模过程中，还需要考虑电芯的标识位置，通常电芯的大面会预留喷码区域，用来标注电芯的容量、电压、批次等信息，建模时需要避开这个区域布置结构件，避免遮挡喷码影响后续的质量追溯。另外，电芯顶部的注液孔封堵位置，通常会有轻微的凸点，建模时不需要做过度的简化，这些细微的结构特征会影响后续盖板与绝缘罩的装配间隙，如果忽略这些特征，可能会导致绝缘罩装配后出现间隙不均，或者压接不实的问题。对于储能场景应用的锂棱柱电芯，通常对循环寿命的要求更高，电芯的膨胀量会比动力类电芯更大，建模时需要适当增加膨胀间隙的预留值，同时在结构件上设置弹性补偿结构，比如在电芯的端板处采用碟簧或者弹性泡棉，吸收电芯全生命周期内的膨胀变形，避免结构件长期受膨胀应力出现疲劳失效。
