1420mm高立式Jojo储水罐结构设计

　　这款立式储水容器的总高度设定为1420mm，整体采用圆柱形主体搭配圆弧过渡顶盖的结构形式，在民用供水、小型生产储水、户外临时供水等场景中都能适配使用。日常工况下，这类储水罐主要承担常温清水的静态存储功能，可对接民用自来水管网实现蓄水稳压，也能在无固定供水的野外作业场景作为临时储水单元，满足小范围的生活用水、作业用水存储需求。

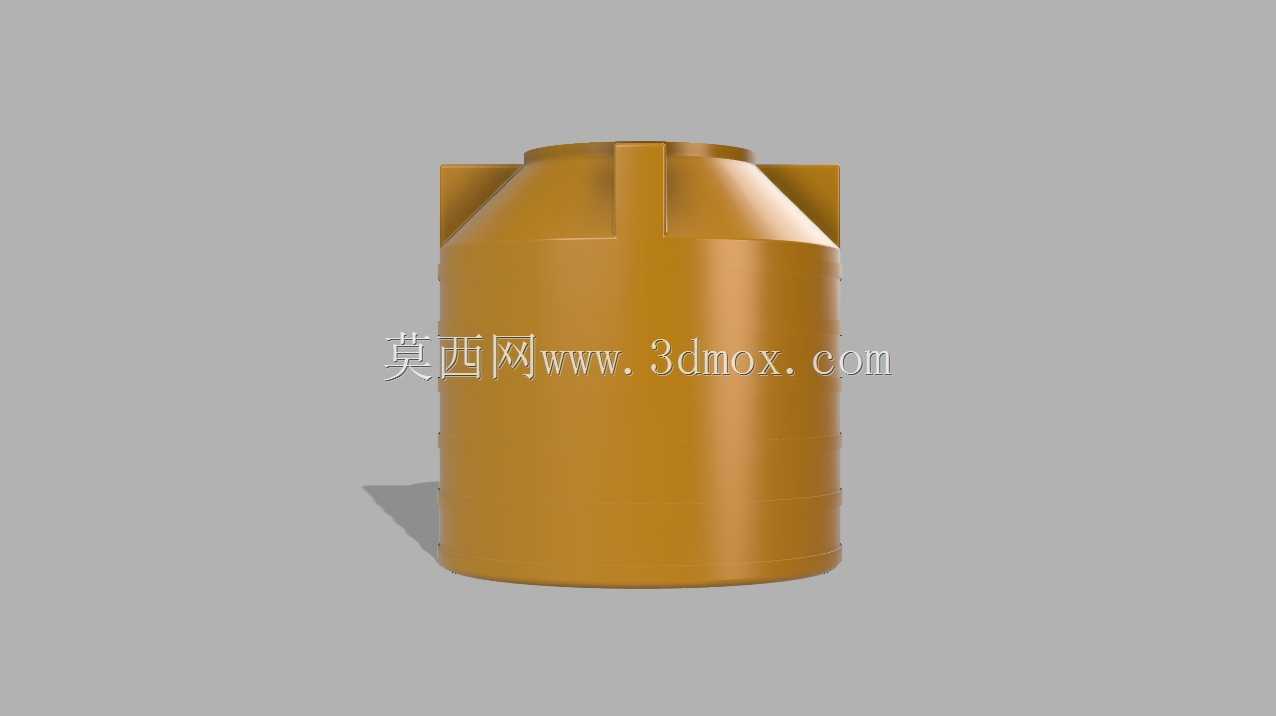

　　从结构设计逻辑来看，主体采用等直径圆柱筒体，是因为圆柱结构在承受内部液体静压力时，环向应力分布均匀，相比方形结构不存在应力集中的直角转角，在同等壁厚条件下能承受更高的液位压力，同时圆柱筒体的成型工艺更简单，滚塑工艺生产时原料流动均匀，不容易出现局部壁厚不均的缺陷。顶盖部分采用大圆弧过渡收口，一方面可以避免顶部积水积灰，圆弧面的导流特性能让落在顶盖的雨水、灰尘自然滑落，减少顶部污渍堆积；另一方面圆弧收口的结构能提升罐体顶部的结构刚度，避免顶部受外力挤压出现凹陷变形。

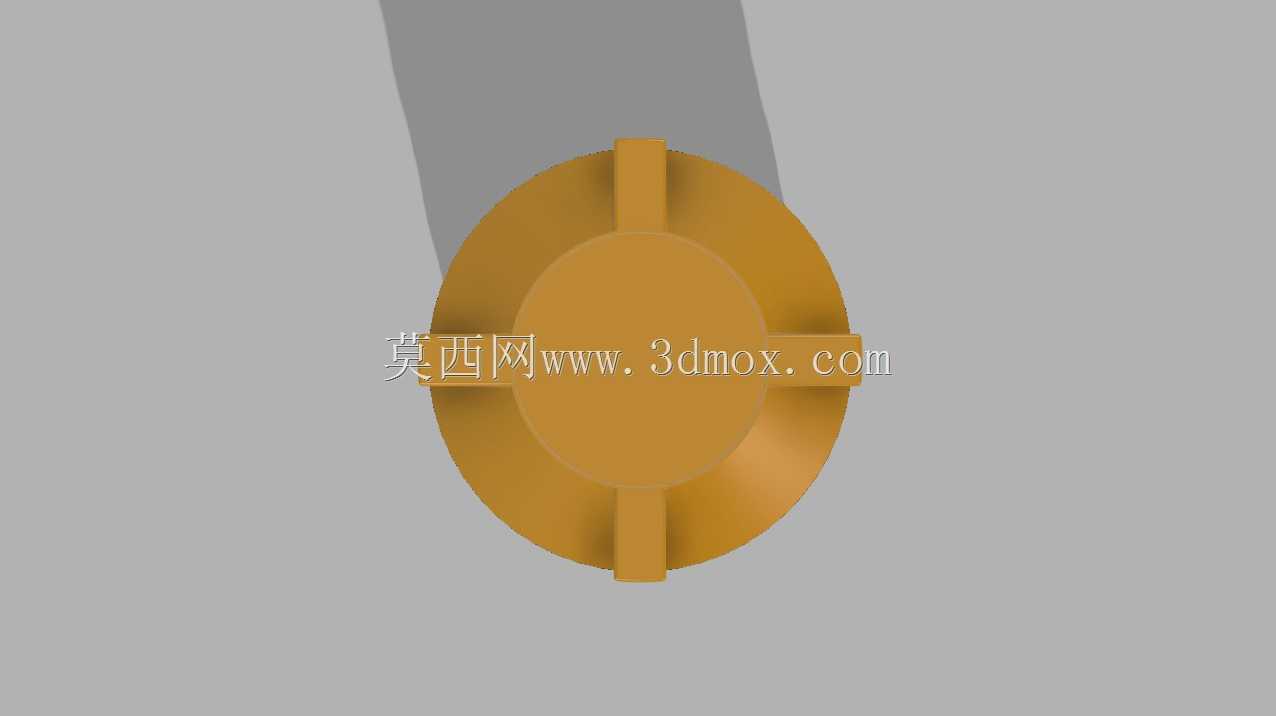

　　罐体顶部均匀分布四个凸起的加强凸台，这部分结构并非装饰设计，而是兼顾了吊装受力与堆叠限位的双重作用。在罐体转运吊装时，四个凸台可以作为吊点的卡位结构，避免吊带在起吊过程中沿圆弧顶盖滑脱，保证吊装过程中罐体姿态稳定；当多个罐体需要堆叠存放时，下方罐体的凸台可以嵌入上方罐体底部对应的限位凹槽内，限制堆叠时的水平位移，提升仓储堆叠的稳定性，减少仓储空间占用。

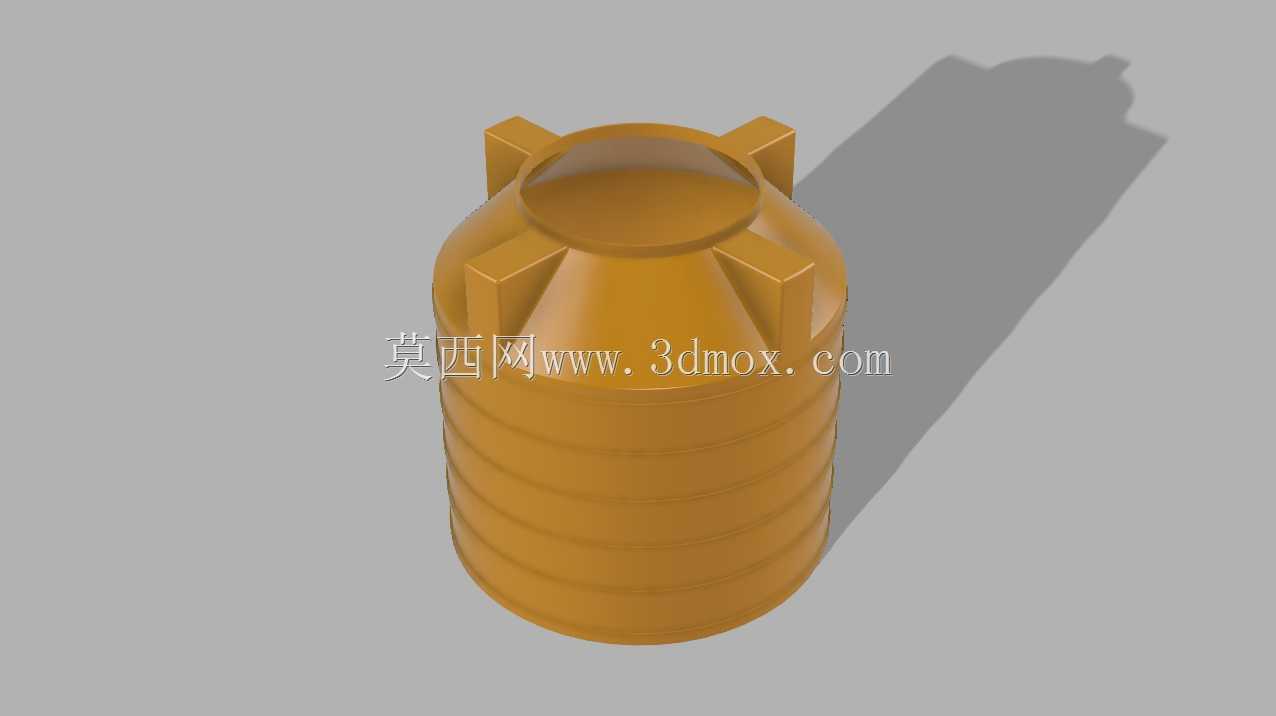

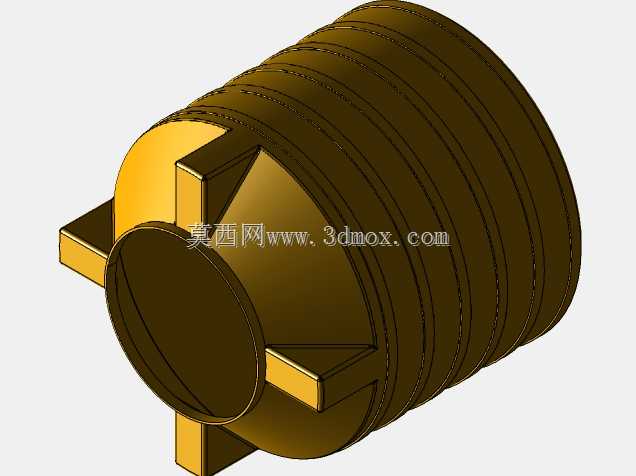

　　筒体外侧分布有多道环形加强筋，沿罐体高度方向等间距排布，这是因为塑料材质的罐体在满水状态下，筒体受液体静压力作用会出现向外的鼓胀变形，环形加强筋相当于在筒体外侧增加了多道环形约束，能大幅提升筒体的环向刚度，降低满水状态下的筒体变形量，避免长期使用后筒体出现不可逆的鼓胀老化。同时环形加强筋也能在罐体受到外部碰撞时，先于筒体壁承受冲击力，减少外力对筒体主体的损伤，提升罐体的抗磕碰能力。

　　从安装边界来看，这款储水罐的底部为平底结构，不需要额外定制安装支架，只要放置在经过硬化处理的水平地面上即可稳定使用，安装基础只需要保证地面平整度误差不超过5mm，地面承载力满足满水状态下的总重量要求即可，不需要额外的地脚固定，安装流程十分简便。罐体顶部的入水口采用大直径开口设计，既可以满足快速注水的需求，也方便操作人员定期进入罐体内部进行清洁除垢，避免长期储水后内壁滋生水垢、杂质堆积影响水质。

　　在实际选型应用中，这类储水罐的容量匹配1420mm的高度，能满足小型家庭3-5天的日常应急储水需求，也可以作为小型生产作坊的生产用水中转储水单元，适配小型供水系统的稳压储水环节。设计过程中充分考虑了民用场景的使用需求，整体没有尖锐的外凸结构，所有转角都做了圆弧过渡处理，避免日常使用过程中磕碰伤人，同时整体结构没有复杂的可拆卸部件，日常维护只需要定期清洗内壁即可，不需要复杂的维护操作，降低了使用过程中的维护成本。

　　材质适配方面，这种结构的储水罐通常采用滚塑级聚乙烯材质成型，整体一次成型无焊缝，不会出现焊缝渗漏的问题，相比焊接式的金属储水罐，不存在焊缝腐蚀漏水的隐患，同时聚乙烯材质的化学稳定性好，常温下存储清水不会析出有害物质，能满足生活饮用水的存储卫生要求。结构设计时也考虑了材质的成型收缩率，所有转角的圆弧半径都大于10mm，避免滚塑成型时原料在转角处堆积导致的局部壁厚超标，也能减少成型冷却过程中的收缩变形，保证成品的尺寸精度。
