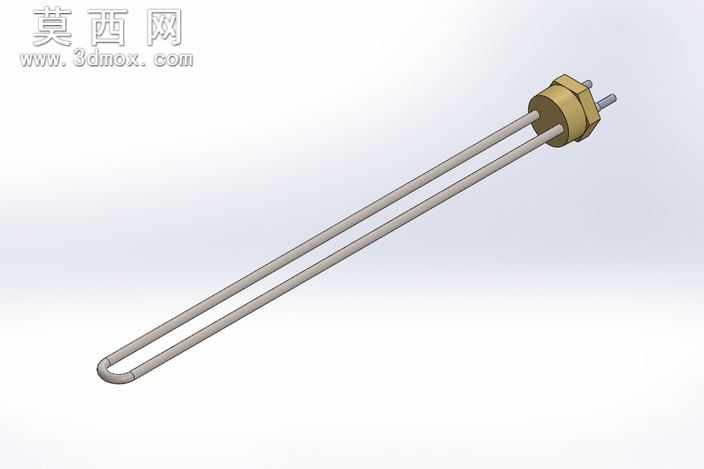

浸入式U型双管电加热元件三维设计

本模型采用SolidWorks进行全参数化三维建模，完整还原了浸没式电加热器的整体结构与细节特征。建模过程首先从核心发热部件入手，绘制U型金属加热管的扫描路径，以等直径圆形轮廓沿路径扫描生成管体实体，精准还原加热管的弯折弧度与平行段长度，保证双管间距均匀一致，符合实际产品的排布规范。针对端部的密封固定接头，采用多特征组合建模方式，先通过旋转凸台生成六角锁紧基座的主体轮廓，再对六角棱边进行倒角处理，还原紧固件的标准结构，同时在接头端面绘制加热管的安装定位孔，通过拉伸切除生成贯通孔位，保证加热管与接头的装配位置精准对应，后续添加接头端部的接线端子凸台，还原供电接线部位的结构形态。材质渲染阶段，为U型加热管赋予哑光不锈钢材质，调整金属粗糙度参数模拟加热管表面的磨砂金属质感，还原金属管材的哑光反光特性；为端部六角接头赋予黄铜材质，调整金属色泽与高光参数，还原铜质紧固件的暖金色金属光泽；接线端子部分赋予亮面金属材质，模拟接线柱的光亮金属表面效果，整体渲染效果贴合实际工业产品的材质表现。结构设计上，模型严格遵循浸没式加热器的实际装配逻辑，双U型加热管平行固定于黄铜接头内，接头兼具密封与固定功能，既可以通过六角结构拧装在储液容器的安装位上，也能实现加热管与外部液体的密封隔离，避免液体渗入加热管内部引发电路故障，加热管的U型弯折端为圆滑过渡，无尖锐棱角，可保证浸入液体时受热均匀，增大与被加热介质的接触面积，提升热交换效率。建模过程中对所有特征进行参数化关联，加热管长度、管径、接头尺寸、六角对边距等参数均可通过全局变量快速调整，可适配不同功率、不同安装尺寸的浸没加热场景需求，模型各部件间无干涉问题，装配关系清晰，可直接用于装配模拟、工程图导出以及加热方案的效果验证，完整呈现了这类浸入式电加热元件的结构特点与设计逻辑，可作为换热系统、储液加热装置设计的参考模型使用。
