道路汽车空气动力学后方翼结构设计

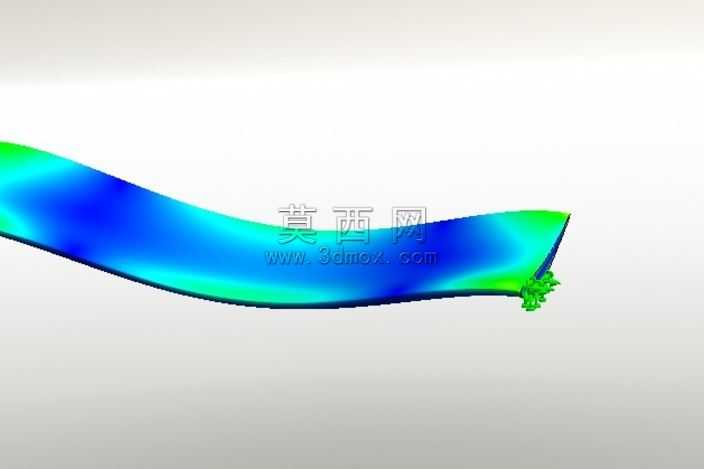

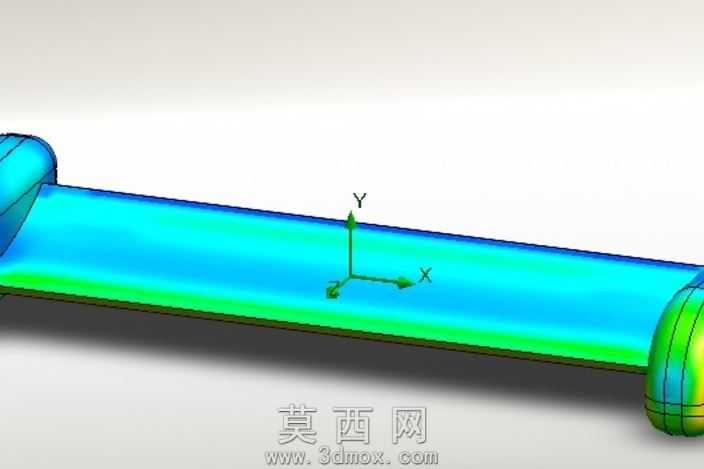

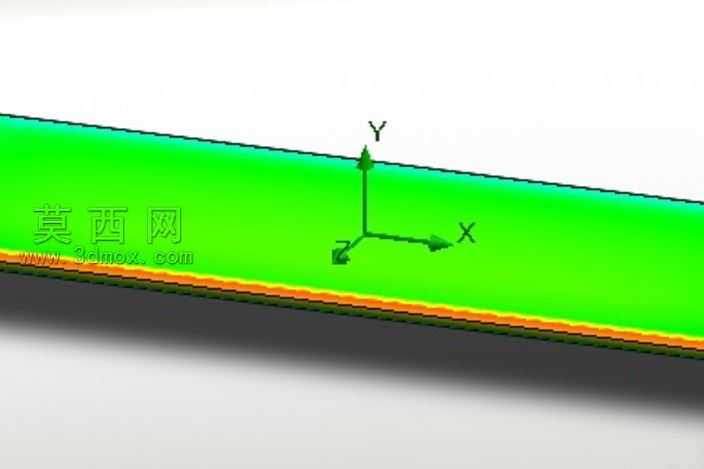

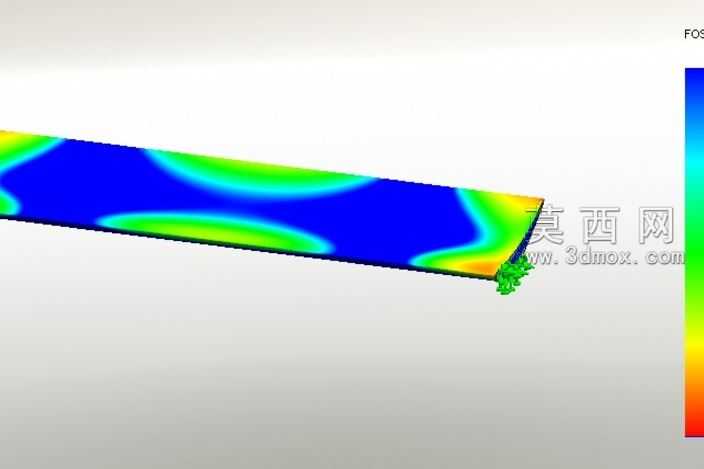

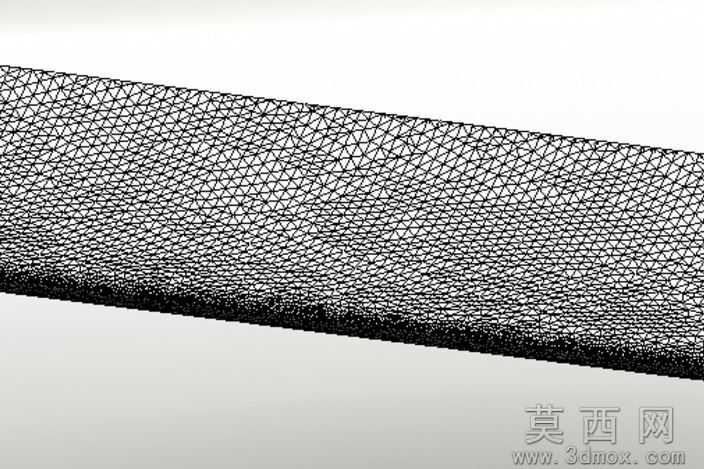

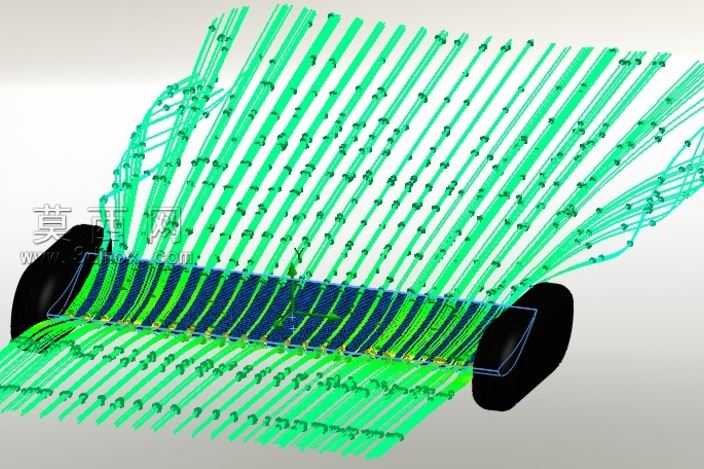

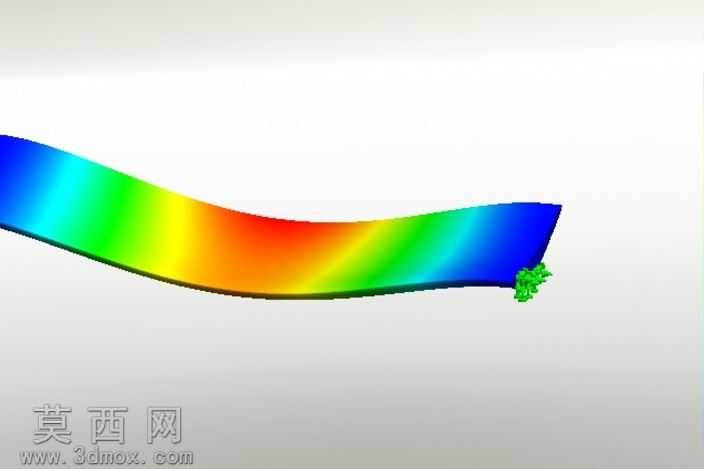

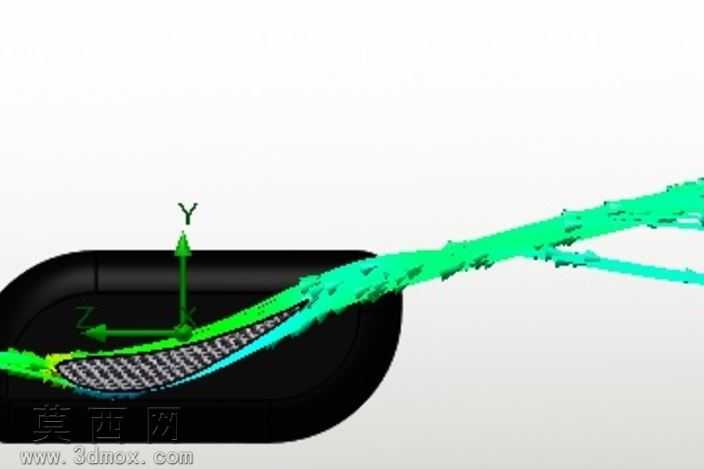

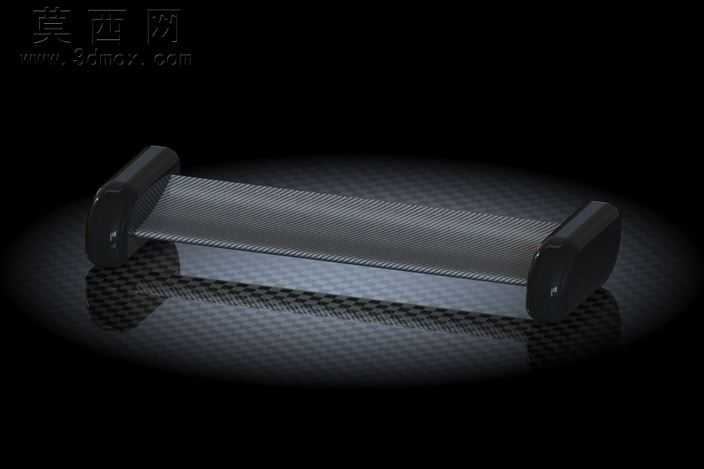

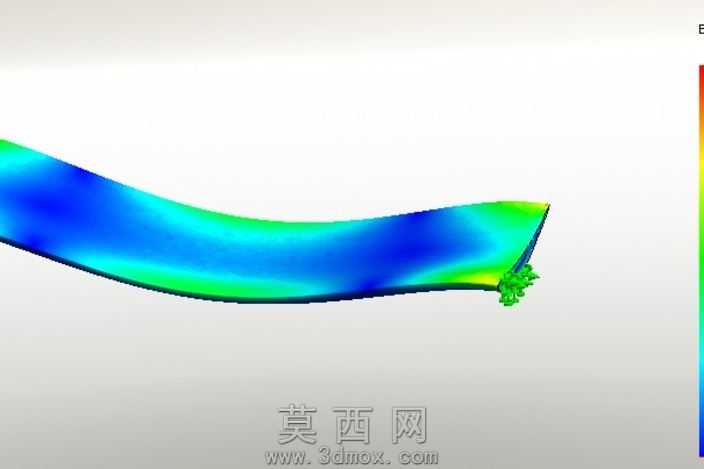

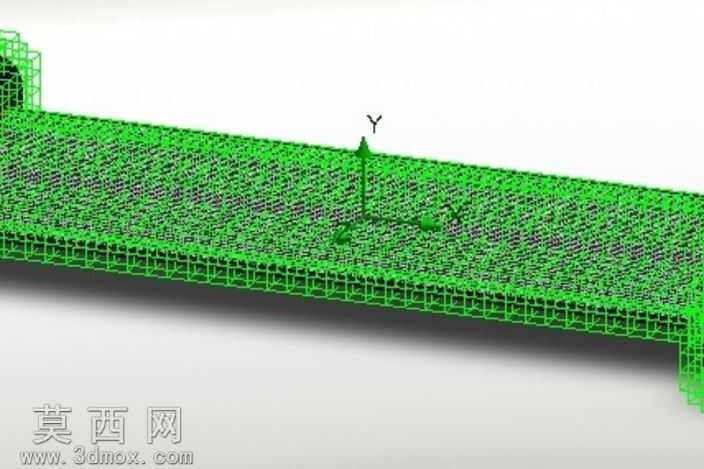

本作品为道路汽车后方翼三维设计模型，建模阶段围绕空气动力学性能需求展开结构规划，首先基于给定的性能参数确定整体尺寸基准，以跨距4英尺、弦长1英尺为基础框架，在三维建模环境中先绘制翼型的基准截面曲线，通过曲率连续的样条曲线拟合符合空气动力学特性的翼型轮廓，保证翼面的流线过渡无突兀折角，避免气流流经时产生不必要的湍流。建模过程中对翼面主体与两端端盖结构做了分体式设计，翼面主体采用等截面拉伸结合曲面加厚的方式构建，保证翼面上下表面的弧度精度匹配空气下压力生成需求，两端的端盖结构通过曲面缝合、实体修剪完成造型，端盖与翼面主体的衔接处做了圆角过渡处理，既降低风阻系数，也避免应力集中问题。材质与渲染阶段，翼面主体赋予碳纤维纹理材质，调整材质的各向异性参数还原碳纤维编织结构的细腻质感，设置合适的反射粗糙度模拟真实碳纤维部件的半哑光表面效果，两端端盖赋予哑光黑色工程塑料材质，通过材质参数区分不同部件的质感差异；渲染场景搭建时采用深色反光地面，布置三点式布光方案，主光从侧上方打亮翼面主体的碳纤维纹理，辅光补亮暗部细节避免死黑，轮廓光勾勒后方翼的整体边缘轮廓，最终渲染效果清晰呈现部件的结构层次与材质质感。结构设计层面，针对25m/s流速下可产生105N下压力的性能目标，对翼型的攻角做了精准设定，同时预留了与汽车尾箱连接的安装位结构，安装位的孔位、加强筋结构都做了细节建模，保证模型可直接用于后续的结构验证与加工参考。模型同时适配有限元分析与计算流体动力学仿真需求，网格划分阶段针对CFD仿真需求设置了粗网格的基础划分方案，针对有限元结构分析预留了高精度网格的接口，可直接导入仿真软件完成下压力验证、结构强度校核等工作，整体模型的几何公差控制在合理范围内，曲面连续性达到G2级别，既满足外观渲染的视觉效果要求，也满足工程仿真、结构设计的精度需求，可用于汽车改装设计、空气动力学教学演示、汽车零部件设计参考等多个场景。
