AllenBradley密封型行程限位开关结构

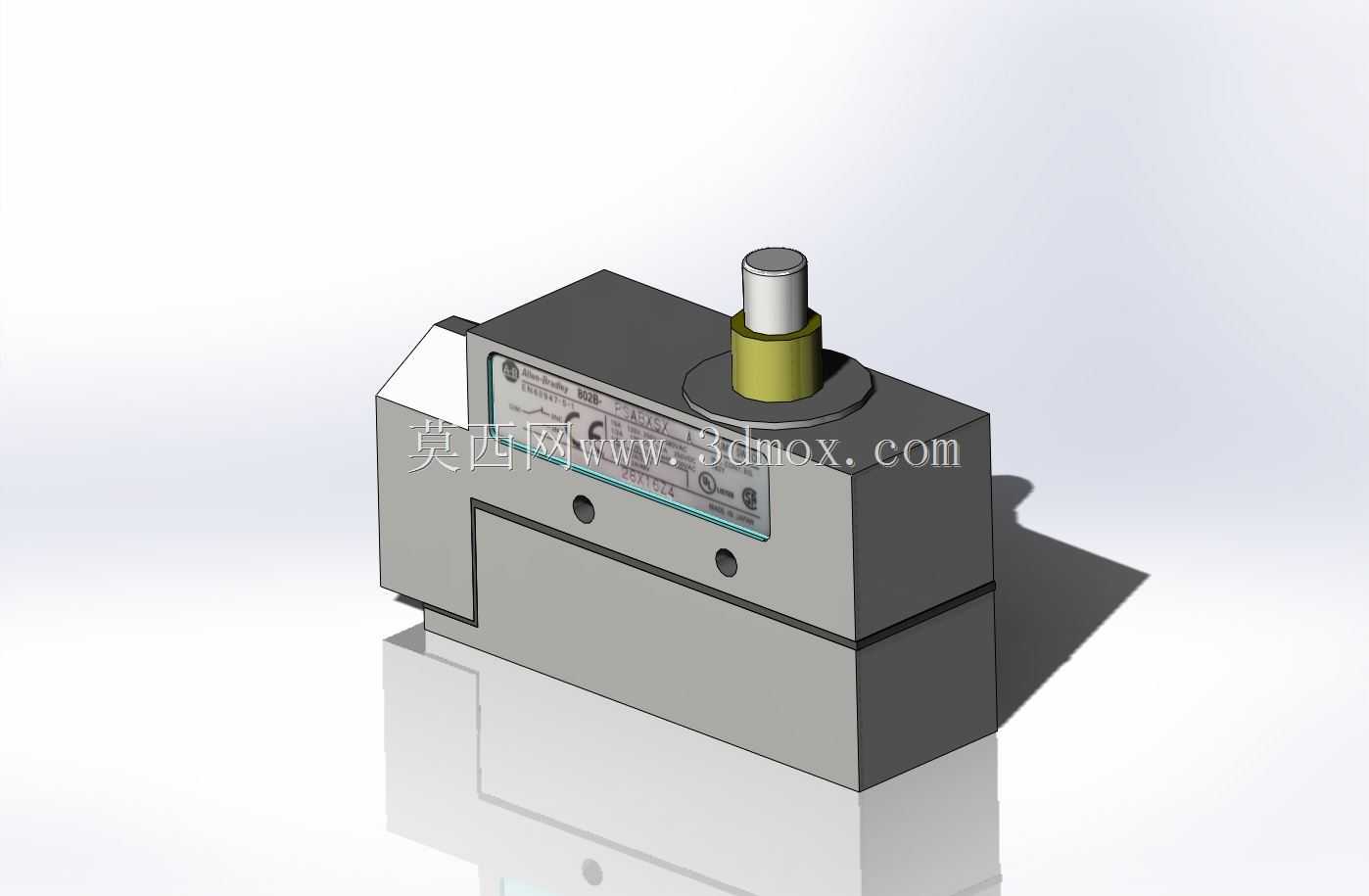

　　这款限位开关属于工控系统里常用的位置检测元件，日常在自动化生产线、机床进给机构、物料输送线、起重设备的行程限位场景里随处可见，核心作用是在设备运动部件抵达预设位置时触发通断信号，切断动力回路或者给出到位反馈，避免机构超程碰撞引发设备损坏，也可作为工位到位的检测信号触发下一个工序动作。从结构设计来看，这款产品采用了顶部柱塞式触发结构，柱塞部分做了两段式设计，顶端是金属耐磨材质的触发头，下方搭配了密封衬套，既可以保证柱塞往复运动的顺滑度，也能阻挡车间环境里的粉尘、切削液、润滑油渗入开关内部，适配机加工车间、装配线这类存在少量油污与粉尘的工业场景，相比普通敞开式微动开关，防护等级更适配工业现场的复杂环境。壳体采用一体式压铸金属结构，

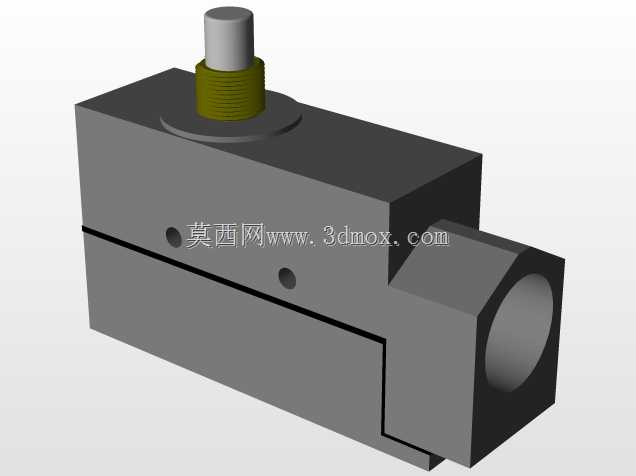

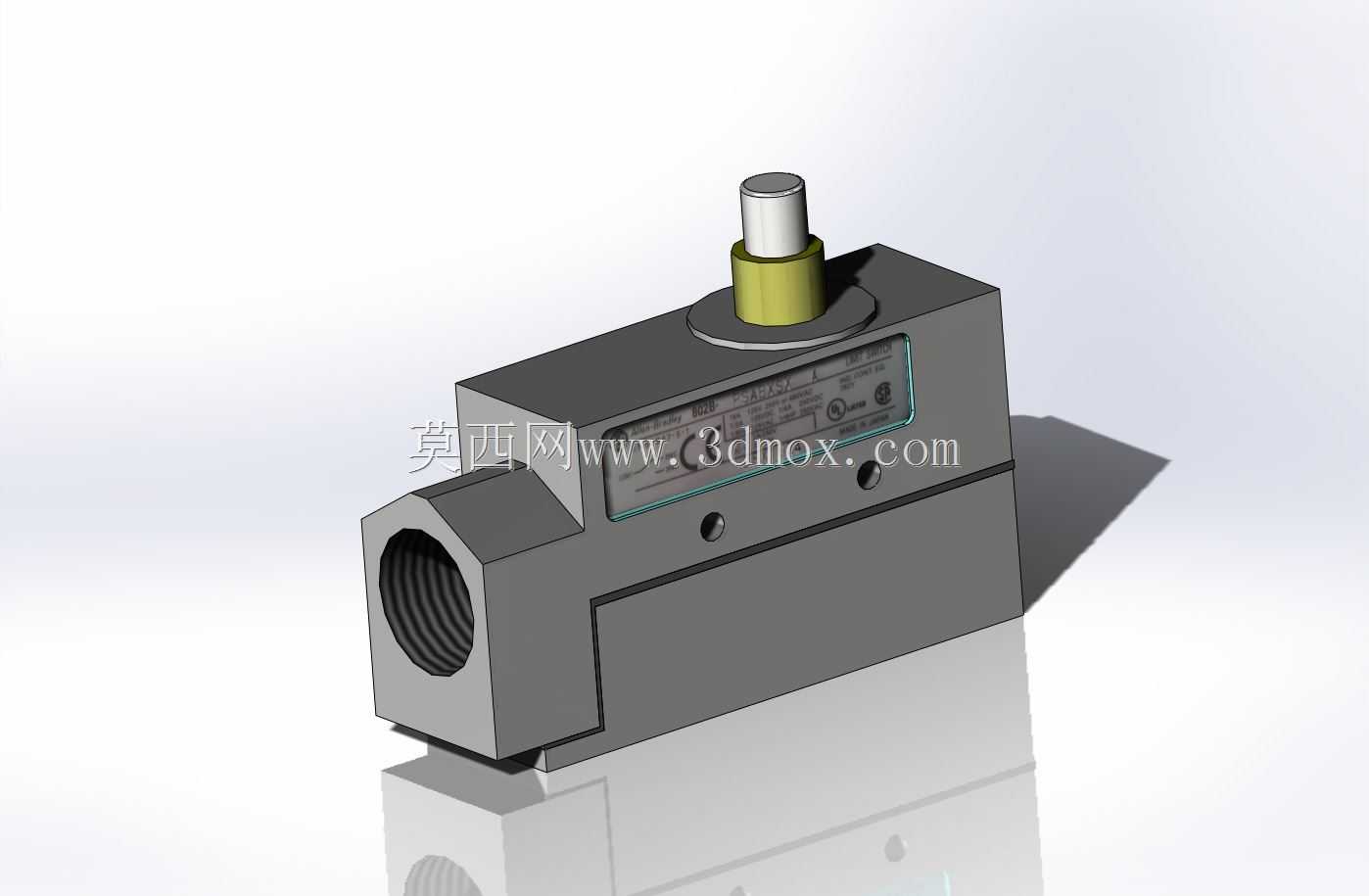

　　侧面预留了内螺纹走线接口，现场布线时可以直接穿入金属波纹管或者密封电缆接头，不需要额外做转接安装，壳体上的两个固定孔位对称分布在触发柱塞的两侧，安装时可以从正面直接锁付螺丝到设备安装板上，不需要在安装板背面预留操作空间，对紧凑安装空间的适配性更好。建模过程中需要重点关注几个尺寸边界：首先是柱塞的伸出行程，常规这类密封柱塞限位开关的触发行程在2-3mm区间，超程预留量在1mm左右，建模时要保证柱塞下压到触发位置时，内部触点结构的动作行程匹配，不能出现柱塞压到底还没触发触点，或者柱塞刚接触就超出行程损坏内部结构的问题；其次是侧面走线接口的螺纹规格，这类工业元件通常采用标准的M12或者1/2NPT内螺纹，建模时要保证螺纹的牙型、

　　螺距符合标准，方便现场配套标准电缆接头；另外壳体的安装孔距要和市面同规格AB限位开关的安装尺寸完全一致，这样用户替换旧件时不需要重新在设备面板上打孔，直接原位安装即可。从功能特性上看，这类限位开关内部采用速动触点结构，触发时触点动作速度和柱塞按压速度无关，只要柱塞抵达触发位置，触点就会快速完成通断切换，避免因为机构运动速度慢导致触点拉弧烧蚀，延长开关的电气使用寿命。壳体的边角都做了倒角处理，没有尖锐的棱角，安装时不会划伤操作人员的手部，也避免布线时刮破电缆绝缘层。顶部柱塞的衬套和壳体之间采用过盈配合加密封胶圈的设计，长期往复运动也不会出现衬套松动移位的问题，柱塞的复位弹簧内置在衬套下方，外力撤除后可以快速带动柱塞复位，

　　准备下一次触发。在实际设备选型应用中，这类柱塞式限位开关适合用来检测直线运动部件的位置，比如气缸的伸出到位、机床滑台的硬限位、升降机构的上下极限位置，相比摇臂式限位开关，它的触发方向唯一，不会因为侧向受力出现误触发，安装时只要保证运动部件的撞击方向和柱塞轴线完全重合，就能获得稳定的触发精度，通常重复定位精度可以控制在0.05mm以内，满足大部分通用自动化设备的位置检测需求。建模时对壳体表面的产品标识区域做了细节还原，标识区域采用凹陷式丝印槽设计，长期使用不会因为摩擦导致标识磨损，方便后期维护时识别产品型号与接线定义。整体结构没有多余的冗余设计，所有尺寸都围绕工业现场的安装、使用、维护需求做了适配，既保证了结构强度，也控制了整体体积，不会在设备上占用过多安装空间。
