带双圆孔卷制环形金属薄板结构件

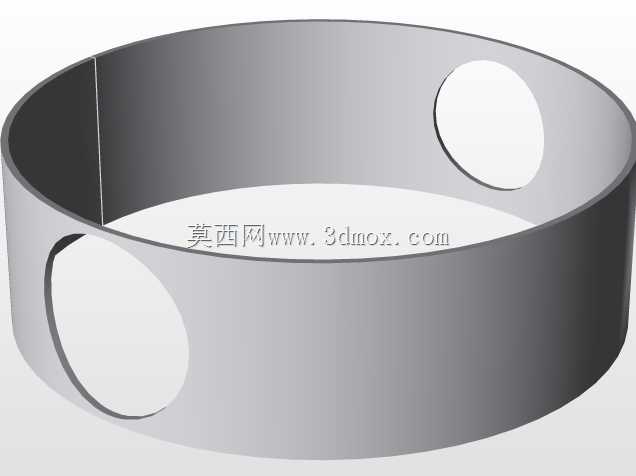

　　做钣金结构设计快十年，这类卷制环形带孔薄板件，在通讯设备配套的安装固定场景里用得极多，最早接触这类结构是在做户外通讯基站的馈线固定配套件时，当时一开始没考虑到卷制后的孔位形变问题，打样回来孔位偏移了快两毫米，装配套的绝缘衬套根本卡不进去，后来反复调整展开图的孔位补偿量，才把装配公差控制在允许范围内。这类构件本质是把定尺的薄金属板材通过卷圆工艺成型为闭合环状，侧壁预留的两个对称圆孔，核心作用是穿装固定杆件或者走线，很多人做这类模型的时候容易忽略卷制过程中板材的中性层偏移，尤其是厚度在0.8到2毫米之间的冷轧钢板，卷圆时内层材料受压缩短、外层受拉伸长，要是直接按平板上的理论孔位去做展开，卷制成型后孔的中心距、孔自身的圆度都会出现偏差，

　　根本满足不了装配要求。从实际安装边界来看，这类环形件的内径尺寸要完全匹配被包覆构件的外径，配合间隙一般控制在0.1到0.3毫米之间，间隙太大容易出现窜动，间隙太小则套装困难，甚至会刮伤被包覆构件的表面防护层。侧壁的两个圆孔位置，要根据实际穿装的紧固件或者管线的直径来确定孔径，孔边缘要做去毛刺处理，避免划伤线缆绝缘层或者紧固件的防腐镀层，要是用在有防松要求的场景，还可以在孔位周边压装小凸点，配合紧固件的垫片实现防松效果。设计这类结构的时候，首先要确定板材的材质和厚度，常用的有冷轧钢板、304不锈钢板，根据使用场景的防腐要求、结构强度需求选择，比如户外露天使用的场景优先选304不锈钢，避免长期淋雨生锈导致结构失效；

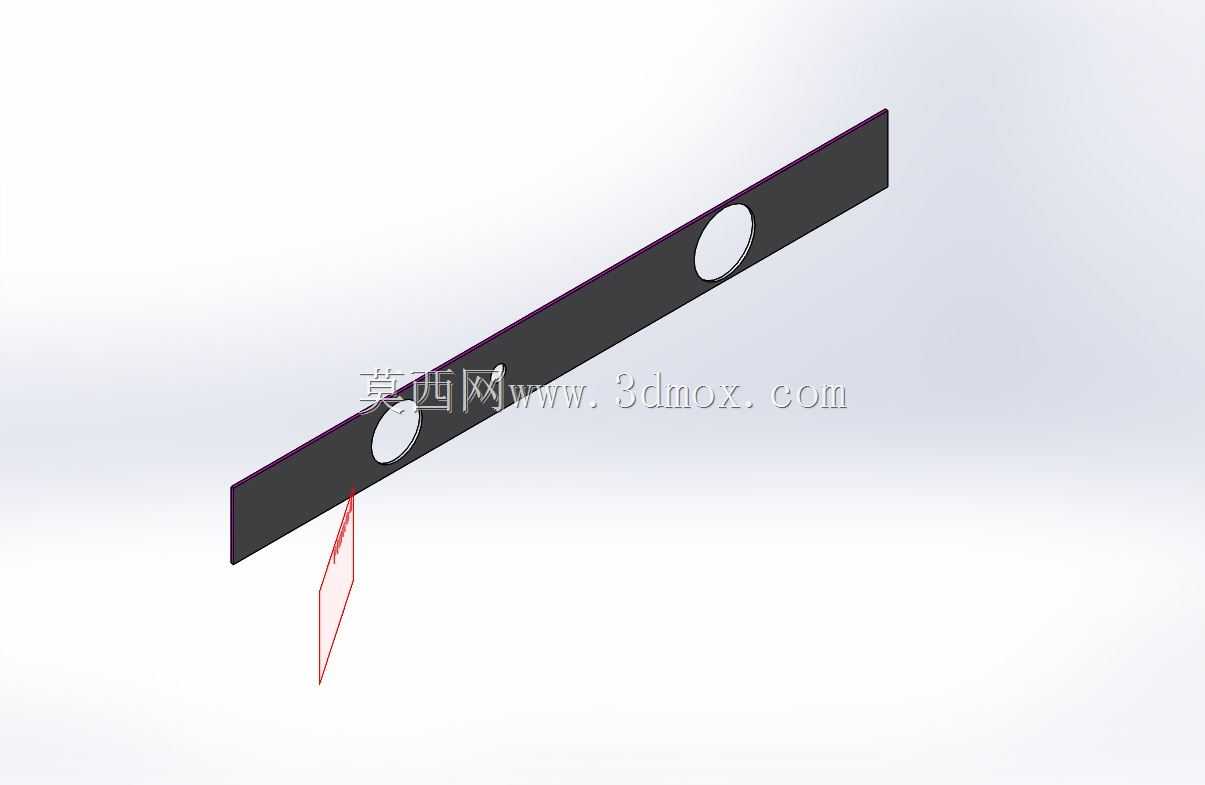

　　室内设备内部使用的场景选冷轧钢板做喷塑处理即可，成本更低。卷制的接缝位置一般设置在两个圆孔的中间区域，避开应力集中的孔位周边，接缝处可以采用点焊、铆接或者咬口的方式固定，根据环件的受力大小选择连接方式，要是环件只起包覆、走线导向作用，受力很小，咬口连接就足够，要是需要承受一定的径向抱紧力，就得采用点焊连接，焊后还要打磨焊疤，保证环件外壁光滑无凸起。很多新手做这类三维模型的时候，只会做成型后的环形状态，忽略了平板展开状态的建模，实际上生产一线最需要的就是准确的展开图，要在模型里把卷制的折弯系数、中性层系数都设置准确，不同材质、不同厚度的板材折弯系数不一样，不能一概而论，比如1毫米厚的冷轧钢板，卷圆半径等于板厚的时候，

　　中性层系数大概在0.32左右，要是系数取错了，展开料的长度算不准，卷出来的环件内径要么大要么小，直接报废。另外，侧壁的圆孔在展开状态下不是正圆，因为卷制过程中孔位会随着板材的弯曲产生形变，要是对孔的圆度要求高，就得在展开图上对孔位做预变形处理，或者采用卷制成型后再冲孔的工艺，这时候模型里就要标注清楚冲孔工序的定位基准，保证卷圆后冲孔的位置度符合要求。这类环形件在实际使用中，有时候还会在环体内壁粘贴橡胶缓冲垫，用来减少和被包覆构件之间的硬摩擦，同时起到一定的密封减震作用，这时候设计环件内径的时候就要把缓冲垫的厚度算进去，避免装了缓冲垫之后内径变小套不进去。还有些场景需要在环件外壁焊接安装支耳，用来把整个环件固定到设备机架上，这时候支耳的焊接位置也要避开卷制接缝和孔位，焊接处要做应力释放处理，避免焊接变形导致环件圆度超差。做三维建模的时候，还要考虑到加工工艺的可行性，比如卷制的时候板材的最小弯曲半径不能小于板材允许的最小弯曲半径，不然会出现板材外侧开裂的问题，尤其是冷轧板要是折弯半径太小，弯角处很容易出现微裂纹，时间长了受力就会断裂。另外，孔位和卷制接缝的距离不能太近，至少要留出三倍板厚以上的距离，不然接缝处的连接强度不够，孔位也容易因为接缝的形变出现变形。
