45度角密封件拼接切割工装夹具

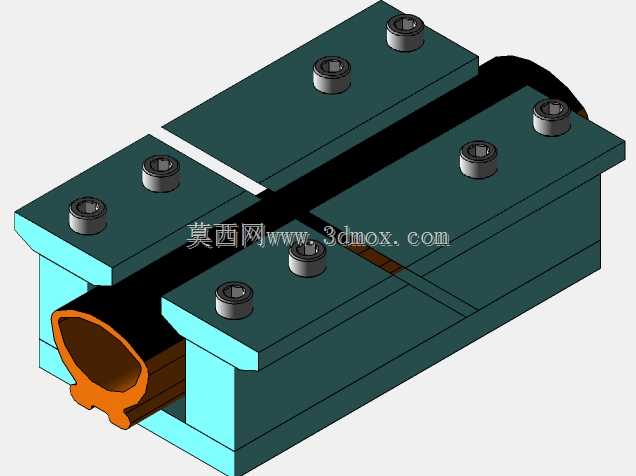

　　在液压、气动管路以及密封件批量预制的现场作业场景里，经常会遇到需要将条状密封型材切割为45度斜角后拼接为矩形、环形密封框的需求，传统手工划线切割的方式往往存在斜角角度偏差大、拼接面贴合度不足、密封件受压后出现缝隙泄漏的问题，这款专用的密封切割夹具正是针对这类现场痛点设计的定位夹紧工装。从结构布局来看，整套夹具采用分体式对夹基座设计，上下两层夹紧块通过内六角圆柱头螺钉实现锁紧，基座中间预留贯通的型材穿入通道，通道末端设置45度定位挡边，能够保证穿入的密封型材端部精准对齐切割基准，避免切割过程中型材移位导致的角度误差。基座的分体式结构设计，一方面可以适配不同截面形状的密封型材，比如常见的O型条状密封、D型密封、

　　异型截面橡胶密封都可以通过调整夹紧块的锁紧力度实现稳定装夹，不会出现夹伤密封件表面或者装夹松动的情况；另一方面，贯通式的通道设计可以支持长尺寸密封型材的连续送料，不需要多次截断型材再重新定位，能够大幅提升批量密封框的加工效率。在实际使用过程中，操作人员只需要将待切割的密封型材从夹具的进料端穿入，直到型材端部抵紧45度定位面，随后依次拧紧两侧夹紧块上的紧固螺钉，让夹紧块均匀压合在密封型材的上下表面，保证型材在切割过程中不会出现轴向窜动或者侧向偏移，之后就可以沿着夹具预留的切割缝隙使用美工刀或者专用切割刀具完成切断，切出的密封件端面自然形成标准45度斜角，两段斜角端面对接后可以形成完整的90度转角，拼接后的密封框转角处贴合紧密，

　　不会出现错位或者缝隙。从安装边界来看，整套夹具的基座采用平直底面设计，可以直接通过台钳夹持或者螺栓固定在工作台面上使用，不需要额外定制安装底座，夹具整体的宽度尺寸控制在常规台钳的夹持行程范围内，高度方向不会干涉切割刀具的操作空间，切割缝隙的宽度设置为2mm，既可以保证薄型切割刀具顺利通过，又不会因为缝隙过大导致密封件切割边缘出现毛边或者塌陷。在设计细节上，夹紧块与密封件接触的表面做了光整处理，没有尖锐棱角，避免装夹过程中刮伤橡胶类密封件的表面，影响密封性能；定位挡边与切割缝隙的平行度经过精准调校，保证每一次切割的斜角角度误差控制在0.5度以内，拼接后的转角处错位量不超过0.1mm，完全满足常规液压、气动设备密封件的安装精度要求。

　　不同于通用的切割夹具，这款工装专门针对密封件的材质特性做了适配，夹紧力的传递通过整块夹紧块均匀分布，不会出现局部压力过大导致密封件被压变形的情况，即使是质地较软的发泡橡胶密封件，装夹切割后也不会出现压痕或者端面变形的问题。在管路安装现场、设备维修车间以及密封件预制加工的工位上，这类专用夹具可以替代传统的手工划线、角度尺定位的操作方式，降低对操作人员技能水平的要求，即使是新入职的作业人员，也可以快速加工出角度合格、拼接严密的密封件转角，大幅减少因为密封件切割不合格导致的返工、泄漏问题。整套夹具的结构没有复杂的传动或者运动部件，全部采用金属切削加工的标准件与自制件组合，后期维护只需要定期检查夹紧块的锁紧螺钉是否松动、定位面是否有磕碰损伤即可，不需要复杂的保养流程，适合在生产现场长期高频使用。在进行三维建模的过程中，需要重点保证切割缝隙与定位挡边的角度公差，以及夹紧块安装孔的位置度，避免装配后出现夹紧块错位、通道不对中的问题，同时要给内六角螺钉预留足够的扳手操作空间，保证操作人员在锁紧螺钉的时候不会被基座结构干涉，进料端的入口处做了小的倒角导向，方便密封型材快速穿入通道，减少送料过程中的卡滞问题。
