环形吊环起重连接螺栓结构设计

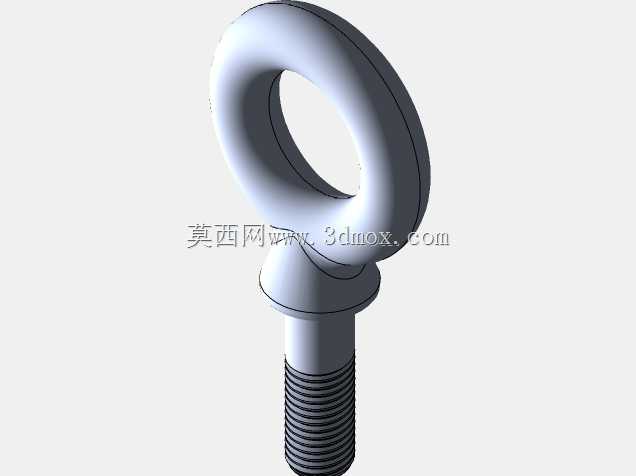

　　在车间重型工件转运、户外设备安装、模具吊装移位这类需要临时或长期承重挂点的作业场景里，吊环螺栓是最常用的受力连接件之一，不同于普通外六角螺栓仅承担压紧紧固的作用，这类带环形头部的螺栓需要同时兼顾螺纹段的轴向锁紧力、环部的径向吊拉力，以及不同起吊角度下的抗弯折性能，设计时的受力校核逻辑和普通紧固件有明显区别。从结构上看，这款吊环螺栓的头部采用整圆环形设计，环体内壁做了均匀的圆弧过渡，没有尖锐的棱角切口，避免钢丝绳、卸扣这类吊具在挂接时出现应力集中割损吊索的问题，环部和下方螺杆的衔接位置做了加粗的锥形过渡台，这个位置是整个零件受力最复杂的区域，垂直起吊时承受轴向拉力，斜向起吊时还要承受附加的弯曲力矩，

　　过渡段的圆弧半径和截面直径需要匹配螺纹段的额定载荷，不能出现截面突变导致的应力断裂风险。螺杆部分采用标准公制外螺纹设计，牙型角符合普通连接螺纹的规范，螺纹段的长度可以适配不同厚度的安装基体，不管是焊接在设备机架上的螺纹孔，还是穿过工件配合螺母锁紧的安装方式，都能保证足够的啮合扣数，避免螺纹滑牙失效。实际选型安装时，首先要确认安装基体的材质强度，不能把吊环螺栓装在薄壁铝板、塑料件这类低强度基材上，否则即使螺栓本身强度足够，基材螺纹滑牙同样会引发吊装坠落事故；安装时要保证螺栓轴线和吊点受力方向的夹角不能超过允许范围，大角度斜拉时环部的受力会成倍增加，很容易出现环部变形甚至断裂的情况。建模过程中，环部的曲面成型是重点，

　　不能直接用简单的圆环扫掠就完成结构，要考虑环部和下方过渡台的衔接处是一体锻造成型的结构，曲面之间要做到G2连续，还原实际锻造零件的圆滑过渡特征，螺纹部分如果是用于装配校核的场景，可以采用简化的装饰螺纹线，如果是用于加工工艺仿真，则需要绘制完整的牙型结构，保证和标准螺母、螺纹孔的装配干涉检查准确。这类吊环螺栓的安装边界需要注意，螺栓拧紧后环部的平面要和吊索受力方向保持一致，不能让环部承受侧向的扭转力，很多现场吊装事故都是因为安装时吊环歪斜，起吊后环部受扭出现断裂；另外螺纹拧紧时要达到规定的预紧力矩，不能仅凭手感拧紧，否则起吊时螺栓可能从螺纹孔中脱出。从功能特性来说，这款吊环螺栓可以重复拆卸使用，相比焊接式吊耳，

　　它不需要在工件表面焊接作业，不会破坏工件表面的涂装和基材金相组织，用完后可以直接拆下，在需要频繁更换吊点位置的作业场景里灵活性更高，比如模具车间的各类冲压、注塑模具，出厂时都会在模架上预留对应的吊环螺栓孔，模具上机安装时直接拧入对应规格的吊环螺栓就可以完成吊装，不需要额外焊接吊点，大幅提升了模具转序安装的效率。设计时还要考虑环部的内孔尺寸，要保证常用的卸扣、钢丝绳钩头可以顺利穿入，内孔过小会导致吊具无法挂接，内孔过大则会浪费材料、增加不必要的螺栓头部重量，同时环部的截面直径要和额定载荷匹配，按照常用的起重五金件规范，对应螺纹规格的吊环，其环部截面的破断拉力要达到额定载荷的4倍以上，才能满足安全使用要求。
