数控铣床用可调式刀具夹持固定装置

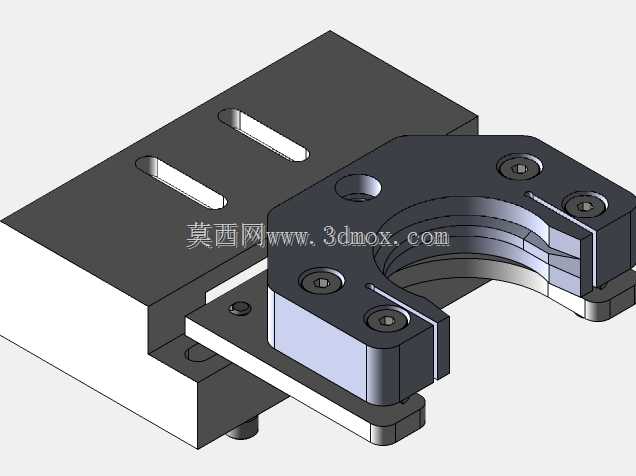

　　在数控铣床的日常加工场景中，刀具夹持的稳定性与位置适配性直接决定了加工精度、换刀效率以及连续生产的可靠性，这款可调工具夹正是针对立式数控铣床主轴侧的刀具预定位、夹持固定需求开发的专用工装部件。从实际加工场景来看，普通固定式刀具夹在长期使用后会因主轴振动、刀具插拔磨损出现定位间隙，或是面对不同刀柄规格、不同换刀行程的加工需求时，无法灵活调整夹持位置，容易出现换刀卡滞、刀具夹持偏斜的问题，直接导致加工面振纹、尺寸超差甚至崩刀的故障，而这款可调式结构的设计，正是从现场使用的痛点出发，在夹持基座上预留了两组平行的长圆形安装槽，安装时可以根据实际换刀机械手的行程、主轴端面的安装基准，沿槽体方向滑动调整整个夹持座的前后位置，调整到位后通过内六角螺栓锁紧固定，不需要额外加工安装孔，就能适配不同安装基准的铣床主轴单元，大幅降低了工装改造的适配成本。

　　从功能特性上看，这款工具夹的核心夹持部位采用了分体式C型开口结构，夹持弧面与标准数控刀柄的定位外圆做了贴合度匹配，开口处通过两组对称布置的锁紧螺栓控制夹持张力，既可以保证刀具放入时的导向顺滑性，又能在锁紧后提供足够的抱紧力，避免刀具在等待换刀的工位上出现歪斜、脱落的情况。夹持座的主体采用了分层组合式结构，底部的安装基板承担整体固定与位置调节的功能，上部的夹持模块通过定位销与基板连接，当夹持弧面出现长期磨损导致间隙超差时，不需要更换整个基座，只需要拆卸更换上部的夹持块即可快速恢复精度，减少了工装维护的备件成本与停机时间。

　　在设计思路上，这款结构没有采用复杂的弹性自锁或者气动夹紧结构，而是完全依靠机械结构的刚性配合实现功能，所有的连接螺栓都采用了标准内六角圆柱头螺钉，现场维护时不需要专用工具，用常规的内六角扳手就能完成调整、拆装与更换。夹持块与刀柄接触的弧面做了微小的倒角导向设计，刀具在换刀机械手的推动下进入夹持位时，倒角可以自动修正微小的位置偏差，避免硬接触导致的刀柄磕碰或者夹持块损伤。安装基板的厚度经过了刚性校核，在螺栓完全锁紧的状态下，即使承受换刀时的机械手冲击力，也不会出现基板变形导致的夹持位置偏移，长圆形安装槽的长度预留了足够的调节余量，覆盖了常规立式数控铣床换刀工位的安装位置调整范围，不需要针对不同机型做额外的基板改型。

　　从安装边界与尺寸配合来看，整个工具夹的安装基面为平面结构，可以直接贴合在铣床主轴侧的安装立板或者刀库的安装支架上，两组长槽的孔距适配常规的机床安装螺栓规格，不需要额外加工过渡连接块。夹持位的中心高度与主轴锥孔的中心高度保持一致，调整安装位置时只需要通过长槽滑动对齐中心高度即可，不需要做复杂的同轴度校准。C型夹持口的开口尺寸略大于标准刀柄的夹持外圆直径，预留了合理的导向间隙，既不会因为间隙过大导致刀具歪斜，也不会因为间隙过小出现换刀卡滞。整个结构的外露棱角都做了倒角处理，避免安装调整过程中出现磕碰划伤的安全隐患，所有的沉头孔深度都与螺栓长度匹配，锁紧后螺栓头不会高出安装面，不会与周边的换刀机械手、主轴部件产生运动干涉。

　　在实际使用中，这款可调工具夹不仅可以用于固定刀库的待换刀具位置，也可以作为工件加工过程中的辅助刀具临时放置工位，比如在多工序加工需要频繁更换不同长度刀具时，可以在工作台侧安装该夹具作为临时刀座，减少刀具来回取放的时间，提升加工效率。相比一体式的固定刀夹，这种可调结构的适配性更强，不管是新设备的刀库配套，还是旧设备的刀夹磨损更换、工装改造，都能快速完成安装调试，不需要复杂的现场适配加工，刚性的机械结构也能保证在长期的切削振动环境下保持稳定的夹持精度，减少因工装问题导致的加工故障。
