工业传动执行机构精密结构设计

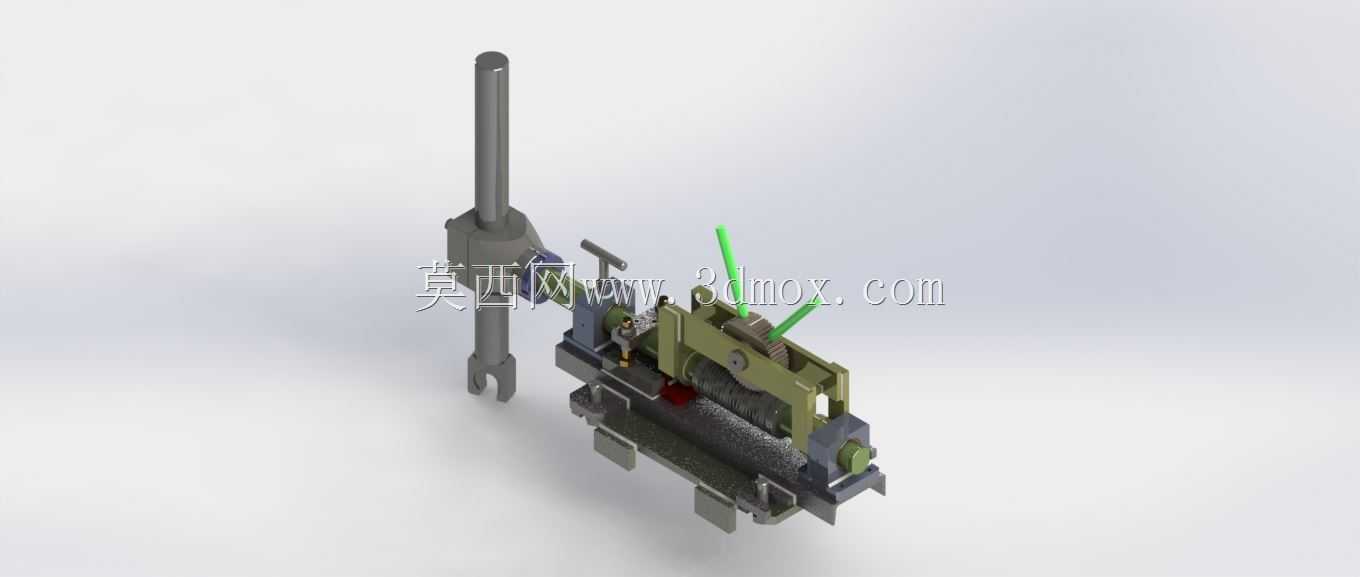

　　这套传动执行机构的三维结构，主要面向工业产线里需要精准直线往复动作配合小角度摆转的工位场景，常见于电子元器件引脚裁切、小型五金件冲压送料、线束端子压接这类需要稳定节拍动作的工序段，区别于大负载的重型执行单元，这套结构更偏向轻载高速的动作需求，适配每分钟60到120次的循环作业节拍，在消费电子组装、小型低压电器装配的非标设备里应用占比不低。从实际功能来看，整套结构整合了动力输入转换、行程限位、动作输出三个核心模块，左侧伸出的长杆是最终的动作输出端，端部的叉形结构可以直接对接工装夹具或者压头，不需要额外加装连接转接件，杆身配套的导向套直接集成在主体安装基座上，省去了单独设计导向支架的工作量，导向套内壁预留了润滑脂槽，

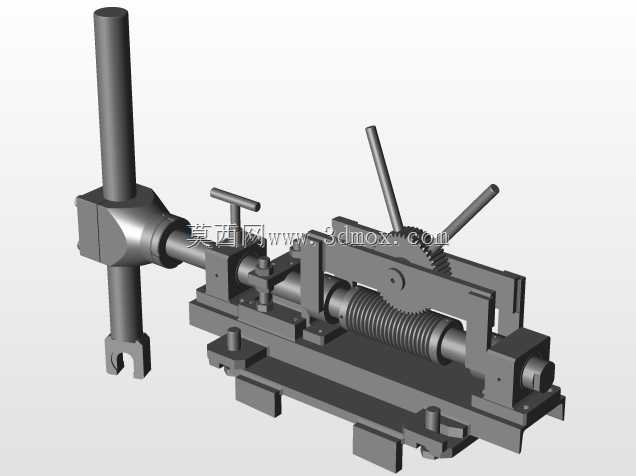

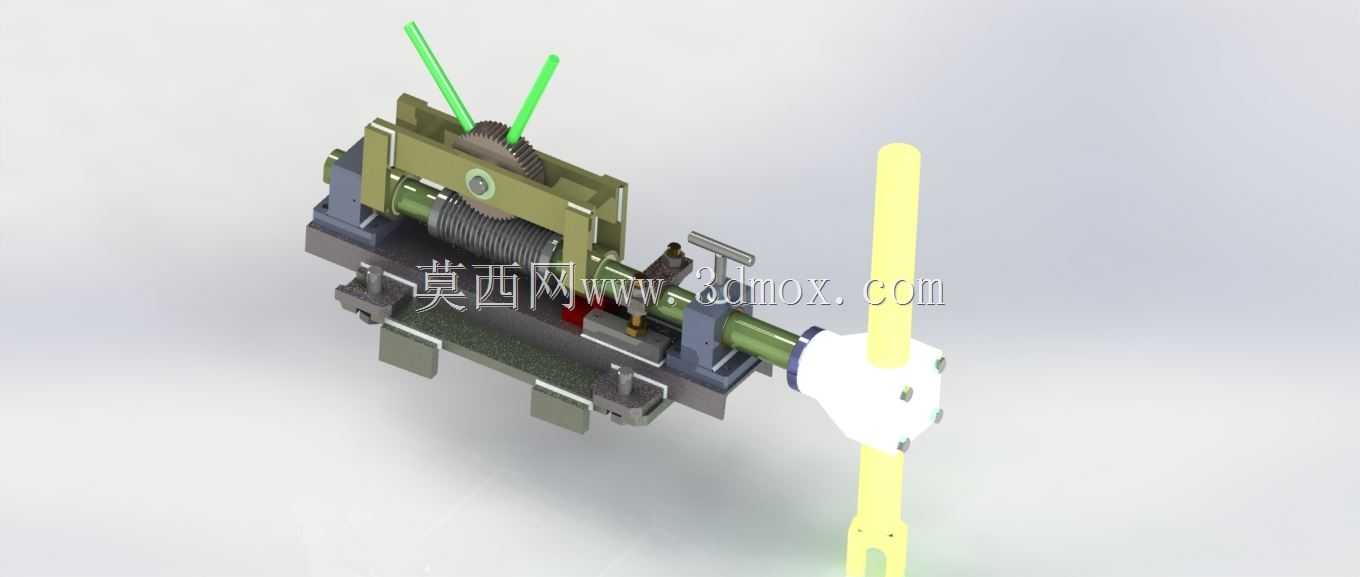

　　长期运行时可以存储润滑介质，降低杆身往复运动的磨损量。主体部分的凸轮-连杆组合是整套结构的核心设计，没有采用常见的气缸直驱方案，而是通过凸轮轮廓的曲线设计，把旋转输入的动力转换成输出端的复合动作，输出杆的下行速度、保压停留时间、回程速度都可以通过调整凸轮轮廓参数来匹配不同工序的动作要求，比如压接工序需要在下端位置停留0.2秒保证压装到位，裁切工序需要快进快出减少刀具停留时间，这套结构都能通过凸轮型线的调整实现适配，比气缸驱动的动作可调范围更广，也不会出现气缸低速爬行的问题。结构上的两个绿色杆件是动作位置的触发拨杆，配套槽型光电传感器使用时，可以直接反馈机构的原点位置、工作位置信号，不需要额外加装撞块和感应片，

　　拨杆的安装位置预留了长槽调节空间，可以根据实际的行程需求微调触发位置，适配不同行程的输出动作。整套结构的安装边界设计得比较紧凑，主体基座的底部是平直的安装面，预留了四个沉头安装孔，孔位间距符合常规的铝型材安装标准，可以直接固定在欧标3030或者4040铝型材的台面上，不需要额外加工过渡安装板；横向最大轮廓尺寸控制在180mm以内，纵向伸出的输出杆最大伸出长度为120mm，缩回后整体纵向尺寸不超过200mm，在小型非标设备里不会占用过多的安装空间，适合排布在工位密集的装配产线上。设计思路上优先考虑了易维护性，所有的铰接转轴都采用了快拆卡簧固定，不需要专用工具就可以拆解更换磨损的衬套，凸轮和输入轴之间采用键连接加顶丝固定的方式，

　　后期需要调整动作时序的时候，只需要松开顶丝转动凸轮的相对角度就可以完成调整，不用拆解整套结构。和常规的滑台气缸加摆台的组合方案相比，这套集成式的执行机构把多个动作整合在同一个基座上，减少了不同组件拼接带来的累计误差，重复定位精度可以控制在0.05mm以内，满足大部分轻载装配工序的精度要求，同时整体的零件数量更少，运行时的故障点也相应减少，适合长时间连续运行的工业产线场景。结构里的复位部件采用了内置式的矩形弹簧，弹簧藏在主体的腔体内，不会暴露在外部，避免车间里的粉尘、切削液附着在弹簧表面造成锈蚀卡滞，弹簧的预紧力可以通过端部的调节螺钉调整，适配不同负载下的回程力需求，不会出现回程无力或者弹簧预紧力过大导致的动力损耗问题。
