带观察窗的室内单开门及门套结构设计

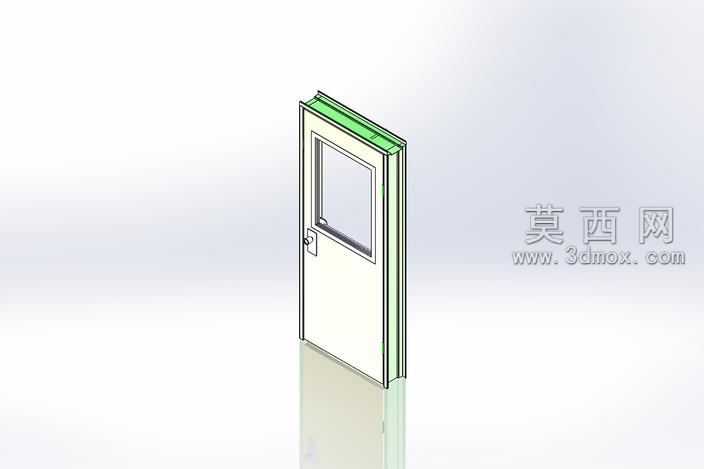

本作品为室内单开门配套门套的完整三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循民用室内门的通用尺寸规范，对门扇、门套、配套五金的装配关系做了精准还原。建模阶段先以草图绘制门套的截面轮廓，通过拉伸特征生成门套的主体基体，对门套与墙体贴合的安装面、与门扇配合的密封槽位做了单独的特征细化，保证门套各拼接部位的尺寸公差符合实际安装要求；门扇部分采用多实体建模方式，先搭建门扇的内部框架结构，再覆加面板实体，对门扇上部的矩形观察窗做了单独的特征处理，预留了玻璃安装的卡槽位与压条安装结构，同时还原了门扇侧边的锁具安装孔位、合页连接位的细节结构。渲染阶段采用哑光米白色作为门扇与门套的基础材质，观察窗边框搭配浅灰色金属质感材质，门套顶部的密封胶条采用半透明浅绿色软质材质模拟，场景添加了柔和的环境漫反射光源，在模型下方添加了倒影平面增强视觉真实感，整体渲染效果清晰展现了门与门套的装配形态与外观细节。结构设计上充分考虑了实际使用的合理性，门套采用分体式拼接结构，方便现场安装调整，门扇与门套之间预留了合理的活动间隙，观察窗的设置可满足室内空间的采光与观察需求，锁具位置符合日常使用的人体工程学高度，合页安装位做了加厚处理保证长期使用的结构强度。整个模型的特征树逻辑清晰，各部件可单独编辑修改，能够直接用于室内装修方案的效果展示、门窗生产的结构参考，也可作为相关五金配件适配设计的基础载体，模型各部件之间添加了完整的装配约束，可直接进行开合动作的模拟验证，检查门扇转动过程中与门套的干涉情况，为后续的结构优化提供直观的三维参考。
