H1型6x1规格润滑脂注油接头结构设计

　　在各类需要定期加注润滑脂的机械运动副场景中，这类注油嘴是保障设备长期稳定运行的微小但关键的连接件，从工程机械的铰接销轴、机床的滑动导轨副，到农用机械的转动关节、汽车底盘的球头连接位置，都能见到这类零件的身影。它的核心作用是作为润滑脂加注的固定接口，既能够让黄油枪的输出端快速对接完成注脂作业，又能在非注油状态下封闭润滑通道，避免外界的粉尘、水汽、切削碎屑等杂质进入摩擦副内部，破坏润滑脂的洁净度，加剧运动部件的磨粒磨损。

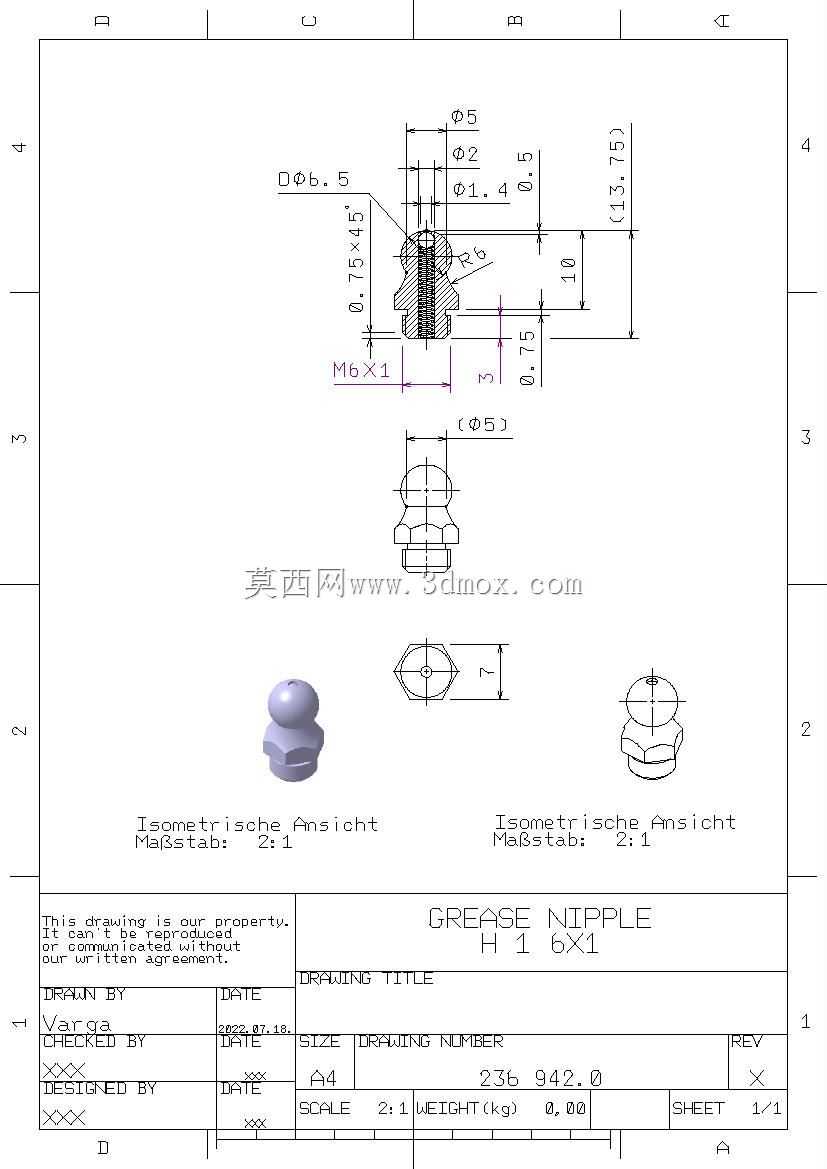

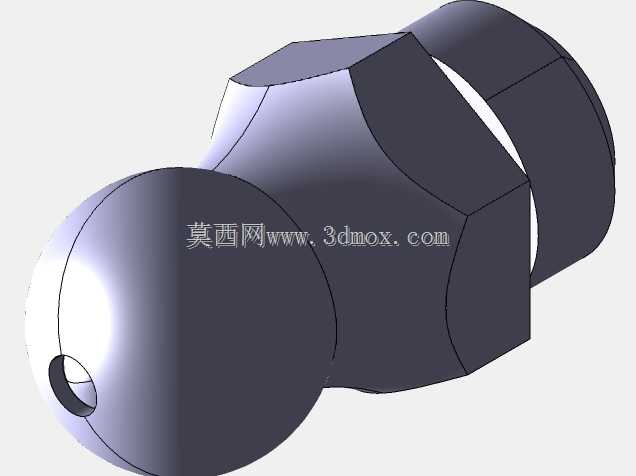

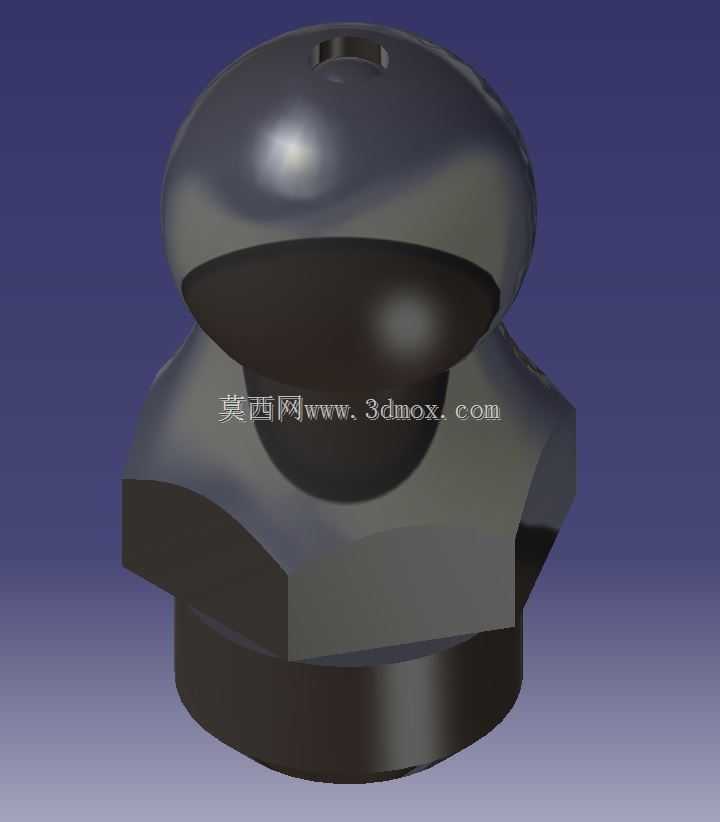

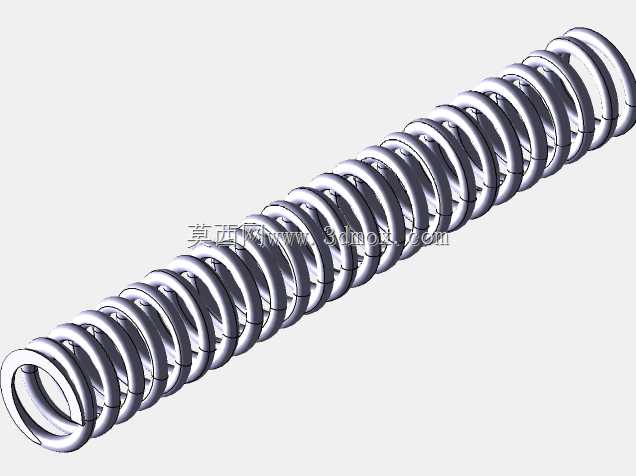

　　从结构设计来看，这款注油嘴采用了顶部半球形封闭帽加中部六角拧动段加下部外螺纹连接段的三段式结构，顶部的半球形结构并非单纯的外形设计，其内部集成了单向止回的钢球与弹簧组件——平时在弹簧预紧力作用下，钢球压紧顶部的注油孔通道，实现油路密封，避免润滑腔体内的油脂反向溢出，同时阻挡外部杂质侵入；当黄油枪的注油接头压合在半球形端面上时，接头的顶针会推开钢球，打通注油通道，高压润滑脂就能顺着内部的通孔注入到需要润滑的腔体内部，注油完成后移除黄油枪，钢球在弹簧力作用下自动复位，重新完成密封。中部的六角结构是专门为安装拧动设计的受力面，能够适配标准开口扳手或者套筒工具，在安装时可以施加足够的拧紧力矩，保证螺纹连接的密封性与紧固性，避免设备运行过程中因为振动出现松脱、漏油的问题。下部的外螺纹段为6x1规格，也就是公称直径6mm、螺距1mm的细牙螺纹，细牙螺纹的优势在于螺距小、自锁性能更好，同时螺纹配合的牙型间隙更小，能够更好地实现密封效果，适配各类预设了对应螺纹底孔的润滑点位，安装时只需要在螺纹段缠绕适量密封生料带或者涂抹少量螺纹密封胶，就可以有效避免注脂过程中出现油脂从螺纹配合缝隙渗漏的问题。

　　在实际的设备维护场景中，这类注油嘴的安装位置往往会预留对应的操作空间，六角段的对边尺寸符合标准紧固件的尺寸规范，不需要定制特殊的安装工具，普通的机修扳手就可以完成拆装更换。顶部的半球形端面做了圆滑过渡处理，没有尖锐的棱角，一方面是为了让黄油枪的注油杯能够更好地贴合端面，保证注脂过程中的压力密封，不会因为对接错位出现油脂泄漏喷溅的问题，另一方面也能避免安装和维护过程中尖锐棱角划伤操作人员。整个零件的外形尺寸紧凑，总高度控制在合理范围内，不会因为突出安装面过多在设备运行过程中被周边的运动部件剐蹭损坏，也不会在设备搬运、装配过程中因为碰撞造成结构变形，导致内部的单向阀失效。

　　从建模逻辑来看，做这个零件的三维模型时，首先要确认各段的同轴度要求——顶部半球的球心、六角段的中心、下部螺纹段的轴线必须保持重合，否则安装后会出现注油对接偏斜、螺纹拧入偏卡的问题；其次是内部通油孔的孔径要匹配润滑脂的流动特性，孔径过小会增加注脂时的阻力，导致高压注油时出现压力过载，孔径过大则会影响单向钢球的密封可靠性，同时削弱零件整体的结构强度。六角段的厚度也要匹配扳手的咬合深度，厚度过薄会导致拧动时出现棱角打滑、扳手滑脱的问题，厚度过大则会浪费材料，增加零件的整体重量和安装占用空间。另外顶部的注油小孔直径要和内部钢球的尺寸匹配，保证钢球在弹簧作用下能够完全封住孔口，不会出现密封不严导致的油脂渗漏问题。

　　在不同的应用场景下，这类注油嘴的选型也有对应的要求，比如在振动较大的工程机械上，会选用加厚六角段、更高弹簧预紧力的型号，避免长期振动导致钢球松动漏油；在有腐蚀性介质的化工设备场景中，会选用不锈钢材质的同规格油嘴，提升抗腐蚀能力；而在普通的通用机械设备上，采用镀锌碳钢材质的这款油嘴就可以满足使用需求，成本更低同时具备基础的防锈能力。安装时需要注意螺纹的拧入深度，不能因为拧入过深顶到内部的润滑通道壁，造成通油孔堵塞，也不能拧入过浅导致螺纹配合长度不足，在设备振动下出现松脱。日常维护中，每次注脂完成后可以擦拭干净顶部半球面的残留油脂，避免残留的油脂粘附粉尘形成油泥，堆积在注油孔位置影响下次注油时的对接密封性。
