回转式叶片压缩设备结构三维设计

　　在中小型气动系统配套、低压气源供给、轻工行业吹扫作业、小型设备正压防护这类场景里，容积式压缩设备的选型往往需要兼顾安装空间、运行平稳性与输出压力稳定性，叶片式回转压缩结构就是这类场景下的典型适配方案。不同于往复式压缩结构的活塞往复运动形式，这类叶片压缩结构依靠转子偏心安装在缸体内，转子槽内的叶片随转子转动时在离心力作用下贴紧缸体内壁，相邻叶片、转子外圆、缸体内壁与端盖之间形成的封闭容积随转子转动周期性变化，依次完成进气、压缩、排气的连续过程，没有往复运动部件的惯性冲击，运行时的振动幅度远低于同排量的往复式压缩结构，适合安装在对振动控制有要求的配套设备机架上。

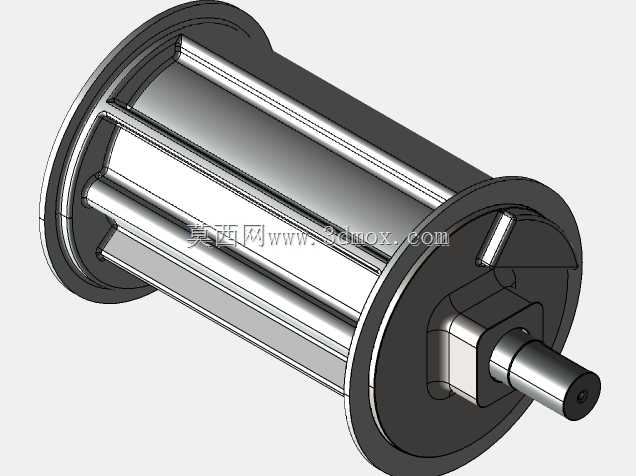

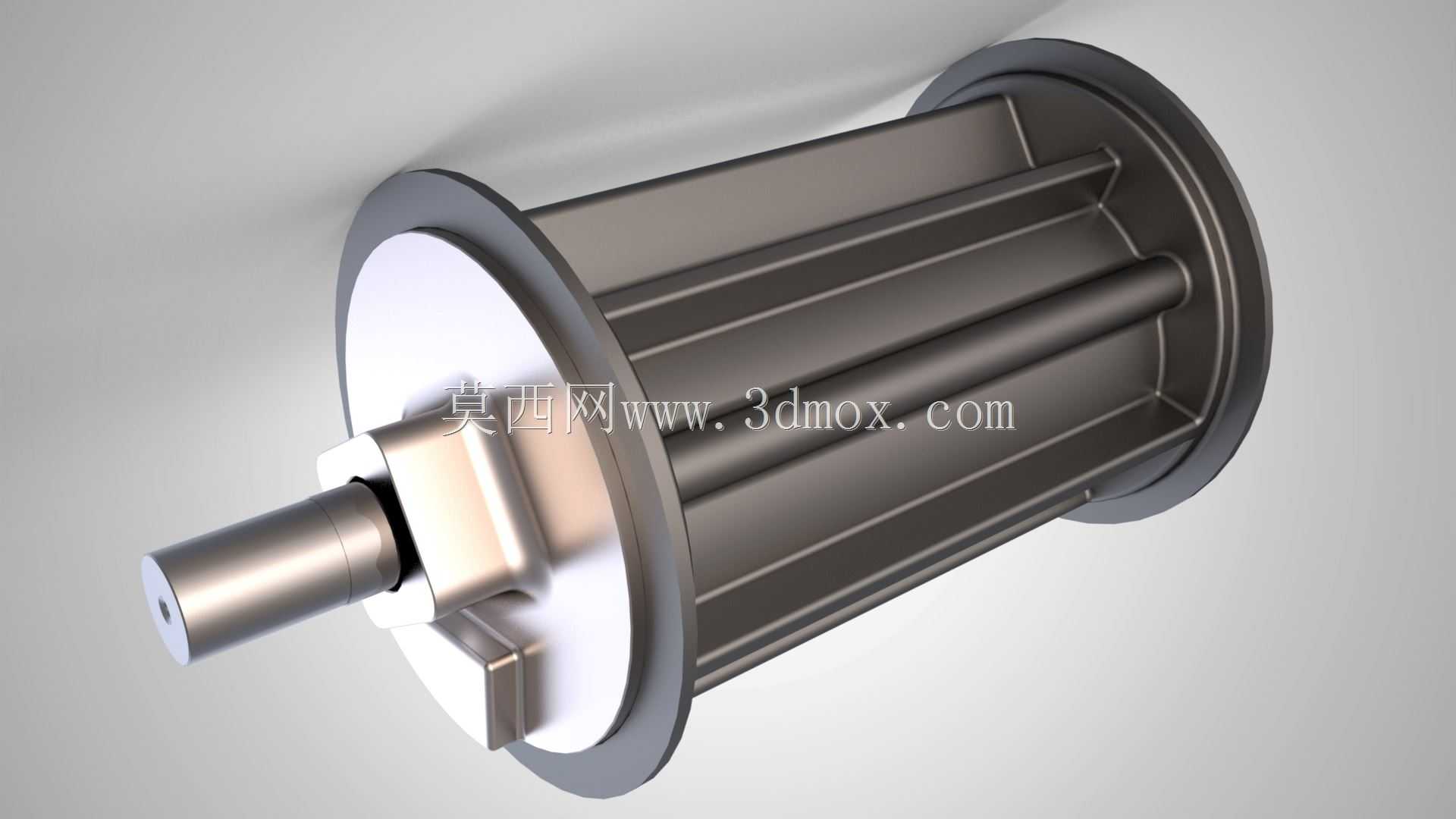

　　从结构设计逻辑来看，这套叶片压缩结构的整体布局采用了法兰端一体化安装形式，动力输入轴从前端盖中心伸出，可通过联轴器直接与驱动电机输出轴连接，也可通过带轮结构实现减速驱动，适配不同转速的动力输入需求。缸体部分采用带轴向散热筋的筒式结构，散热筋沿缸体外圆轴向均匀分布，既可以增加缸体与空气的接触面积提升运行时的散热效率，也能提升缸体的径向结构刚度，减少内部压力作用下的缸体形变，保证叶片与缸壁之间的配合间隙稳定。转子部分的叶片槽采用等距分布的铣削加工结构，槽内的叶片采用耐磨非金属复合材料制作，与金属缸壁摩擦时无需额外的复杂润滑结构，就能实现较低的摩擦损耗与较长的使用寿命，同时避免润滑油混入压缩空气造成气源污染，适合对气源洁净度有一定要求的作业场景。

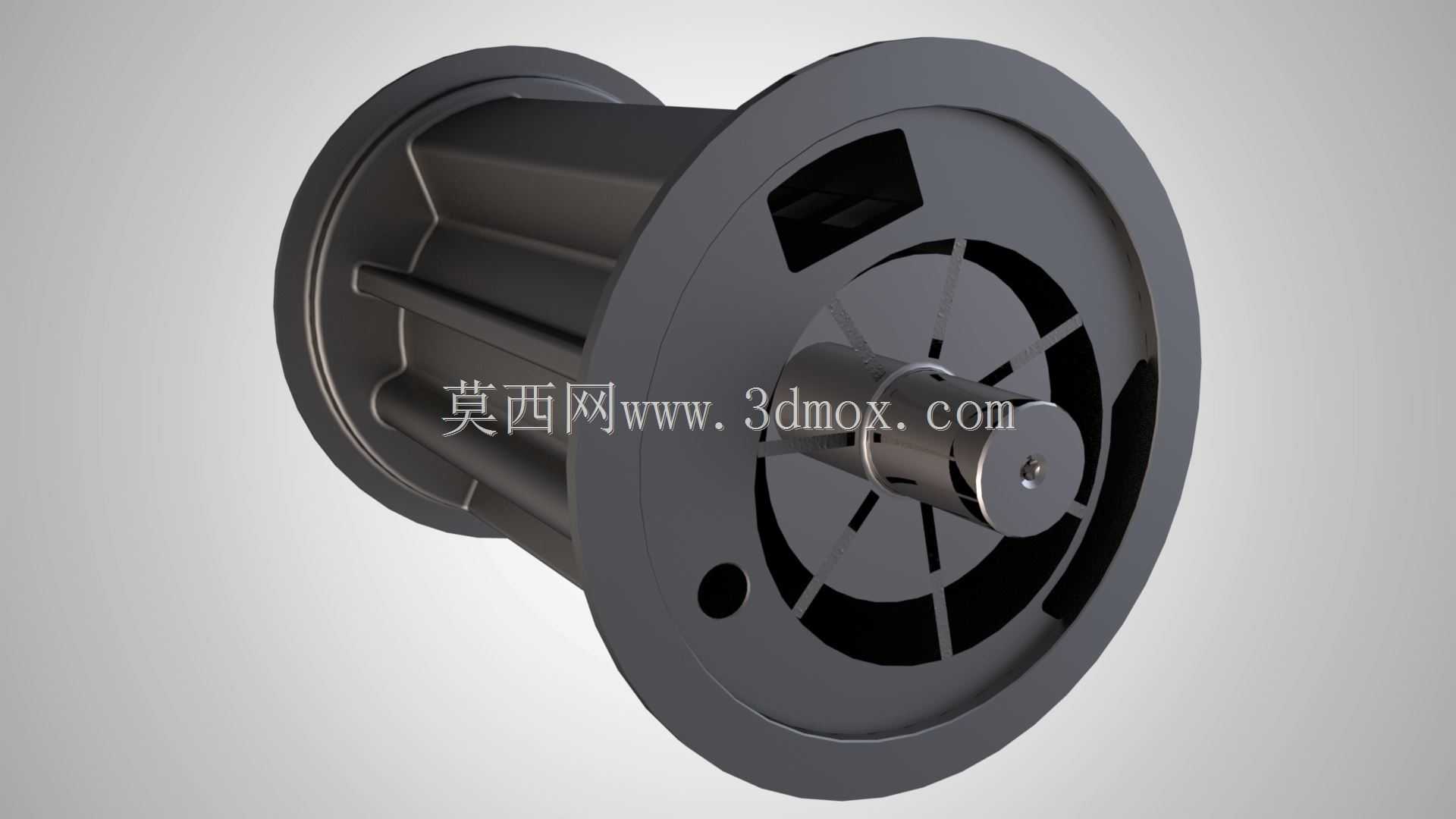

　　安装边界方面，这套结构的主体安装面为后端的圆形法兰盘，法兰盘上预留了均匀分布的安装通孔，可直接通过螺栓固定在配套设备的安装立板上，安装时需要保证输入轴与驱动轴的同轴度误差控制在允许范围内，避免轴承受额外的径向力造成早期磨损。整体轴向尺寸紧凑，径向尺寸控制在适配小功率驱动的范围内，不需要额外预留大型的安装检修空间，适合集成在小型自动化设备、移动式气源站、轻工生产流水线的配套气源单元里。端盖部分采用定位止口与缸体配合，保证转子与缸体的同轴度，端盖内置的轴承对输入轴进行双点支撑，可承受一定的径向载荷，适配带轮传动时的皮带拉力作用。

　　在功能特性上，这类叶片压缩结构的输出压力脉动远小于往复式结构，输出的压缩空气气流更平稳，不需要搭配容积过大的稳压罐就能满足多数低压供气场景的需求，能有效缩减整套气源系统的整体体积。结构内部没有复杂的配气阀组，进排气口直接开设在缸体的对应位置，随转子转动自动完成配气，易损件仅为槽内的叶片，后期维护时只需要拆开端盖即可更换叶片，维护操作难度低，不需要专业的复杂工装就能完成检修作业。设计过程中需要重点控制叶片与槽的配合间隙、叶片与缸壁的贴合精度、转子与端盖之间的轴向间隙，间隙过大会造成内部泄漏量提升影响压缩效率，间隙过小则会增大摩擦阻力造成运行温升过高甚至卡滞，因此三维建模过程中需要对各配合面的公差带进行合理匹配，模拟转子转动过程中叶片的伸缩运动轨迹，验证全行程内叶片与缸壁的贴合状态，避免出现运动干涉或者密封失效的问题。

　　实际应用中，这类结构还可根据输送介质的不同调整叶片与缸体的材质，用于低压惰性气体输送、小流量气体增压等场景，在小型食品加工设备的吹气供料、实验室小型气源、印刷设备的纸张吸附供气等场景都有广泛适配。建模时对缸体散热筋的结构、叶片的倒角结构、轴端的密封结构都做了细节还原，可直接用于结构教学、选型参考、配套设备的集成设计验证，帮助设计人员快速掌握这类回转压缩结构的布局逻辑，减少前期方案设计的重复建模工作量。
