弯曲形态圆柱螺旋压缩弹簧三维设计

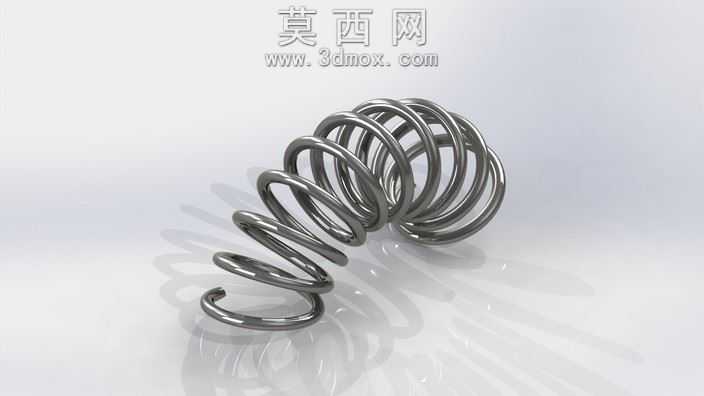

本作品为非直线型弯曲圆柱螺旋压缩弹簧的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先以螺旋线作为弹簧圈体的基础扫掠路径，针对常规直弹簧无法适配的异形安装空间需求，对螺旋线的中心引导线进行弯曲曲率调整，通过样条曲线拟合出符合安装避让要求的弧形中心轨迹，再将等截面圆形簧丝轮廓沿复合路径进行扫掠成型，精准控制弹簧的有效圈数、节距、簧丝直径、中径等核心参数，保证弹簧两端的支撑圈结构符合机械设计规范，端部磨平结构的细节处理贴合实际加工工艺要求。材质设置阶段选用高碳弹簧钢作为基础材质，在材质编辑器中调整金属粗糙度参数至0.15左右，添加轻微的各向异性反射效果，还原弹簧钢经热处理与表面抛光后的亮银色金属质感，同时在簧丝表面添加极细微的拉丝纹理，避免纯镜面材质带来的不真实感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出弹簧圈之间的自然投影，突出螺旋结构的层叠立体感，辅光源从另一侧补光消除暗部死黑，顶部添加轮廓光勾勒弹簧的边缘形态，地面采用浅灰色哑光反射平面，让弹簧投射出柔和的接触阴影，增强模型的真实落地感。结构设计上充分考虑弹簧的力学性能需求，弯曲段的节距做了渐变处理，避免弯曲位置出现应力集中问题，保证弹簧在受压过程中各圈的受力均匀，不会出现局部并圈或永久变形的情况，整体模型的几何公差控制在合理范围内，可直接导入有限元分析软件进行力学仿真验证，也可导出为通用STEP、IGES格式用于不同三维软件之间的交互，适配各类异形安装空间的弹性缓冲、复位、储能等使用场景，为非标机械设计中的弹性元件选型与定制提供精准的三维参考模型。
