智能手机用方形截断棱锥全息投影装置

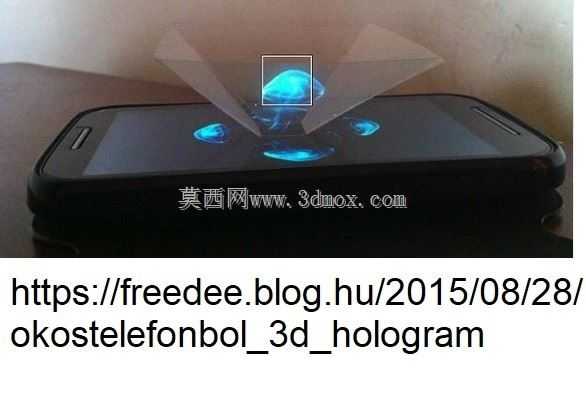

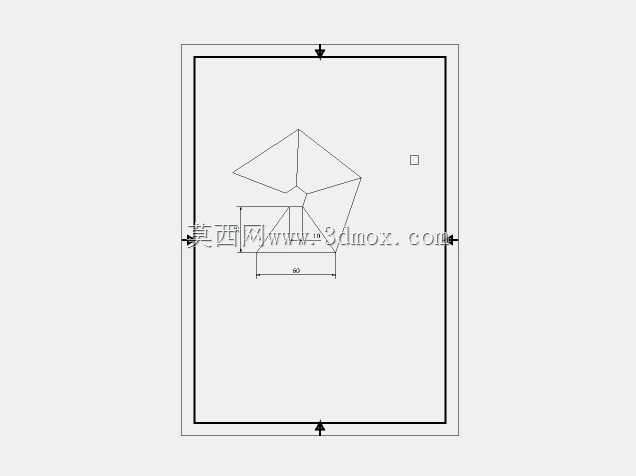

　　这套适配智能手机的方形截断棱锥光学结构，核心依托佩珀尔幻象的光学反射原理实现裸眼3D全息成像效果，日常可用于小型产品展示、科普教具演示、个人创意影像呈现等场景，无需额外供电或外接显示设备，仅依托手机屏幕的显示内容即可完成立体成像。从结构设计逻辑来看，整个棱锥采用四面对称的截顶四棱锥构型，四个反射面均为等腰梯形结构，设计阶段需要严格控制每个反射面与手机屏幕平面的夹角为45度，这个角度是经过多轮光学模拟验证的最优值——当手机屏幕在棱锥四个对应方向分别播放同一物体的四个视角影像时，光线经过透明塑料面的反射，会在棱锥中心的空腔区域汇聚成悬浮的立体虚像，观测者从任意一个反射面的正前方都能看到清晰的立体成像，不会出现视角偏差或者重影问题。材质选用上采用a4规格的透明塑料板作为基材，这类材料的透光率、表面平整度都能满足反射成像的要求，同时自重较轻，不会对手机屏幕造成额外压迫，裁切加工难度低，普通的激光裁切或者手工精细裁切都能完成坯料加工，后续只需要将四个梯形反射面沿边缘拼接固定，保证拼接缝隙紧密无错位，避免光线从缝隙处漏出影响成像对比度。在安装边界的设计上，棱锥的下底尺寸需要匹配主流智能手机的屏幕显示区域宽度，常规适配6-7英寸屏幕的棱锥，下底边长控制在80-90mm区间，上底截顶后的边长控制在15-20mm，整体棱锥的高度控制在40-45mm，这个尺寸区间既能够保证成像的虚像大小足够清晰，又不会因为棱锥过高导致手机放置时出现重心偏移，

　　使用时只需要将棱锥的下底面平稳放置在手机屏幕的中心位置，对齐屏幕上提前预留的四个影像播放区域即可，不需要额外的粘接或者卡扣固定，挪动收纳都十分方便。实际使用过程中，需要注意反射面的清洁度，表面的指纹、浮尘都会造成反射光线的散射，降低成像的通透度，因此结构设计时在棱锥的底部边缘做了0.5mm的微小凸起支撑，避免反射面直接与桌面或者屏幕表面摩擦产生划痕，延长结构的使用寿命。不同于市面上常见的一体式注塑全息棱锥，这套采用透明塑料板拼接的结构在设计时预留了微调余量，四个反射面的拼接角度可以根据实际使用的手机屏幕尺寸做小范围调整，当适配屏幕尺寸更小的旧款手机时，可以适当收窄下底的拼接间隙，让反射面的成像区域完全对齐屏幕的显示范围，

　　避免屏幕边缘的无关光线进入反射面造成成像干扰。从功能特性来看，这套结构不需要搭配任何专用的播放软件，只要将对应的四视角全息片源在手机屏幕上居中播放，盖上棱锥结构就能呈现效果，无论是展示工业零部件的三维结构、教学用的立体几何模型，还是个人创作的全息影像内容，都能获得不错的呈现效果，在科普教育场景中，这类结构可以作为光学原理的演示教具，让使用者直观理解光的反射与立体成像的逻辑，在小型商业展示场景中，也可以搭配定制的片源用于柜台的小型产品展示，吸引客流关注。设计过程中需要重点规避几个常见的结构问题：首先是四个反射面的对称性误差，如果任意一个面的倾斜角度偏差超过2度，就会导致四个方向的反射影像无法在中心区域完全重合，

　　出现重影或者成像错位的问题，因此在裁切坯料的时候，四个梯形反射面的腰边角度、上下底长度必须保持完全一致，拼接时可以借助定位治具保证每个面的倾斜角度统一；其次是截顶部分的尺寸控制，上底的开口如果过大，会导致中心成像区域的光线从上方溢出，降低虚像的亮度，如果上底完全封闭不做截顶，又会导致四个面的顶部拼接处出现明显的拼缝线，干扰成像的视觉效果，15-20mm的截顶边长是经过实际测试的平衡值，既能够减少顶部拼缝线的视觉干扰，又不会造成过多的光线溢出。另外，结构的整体重量控制在20g以内，即使长时间放置在手机屏幕上，也不会对屏幕造成压损，边缘做了圆角钝化处理，避免裁切后的塑料锐边划伤手部或者手机屏幕表面，兼顾了使用安全性与成像效果。
