双路带阀法兰连接式水分配管路结构

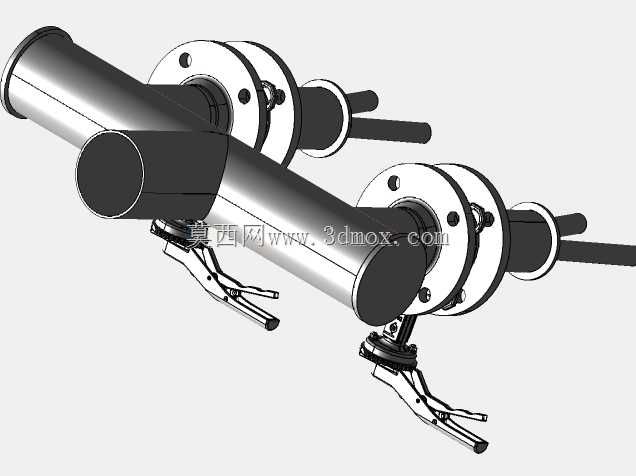

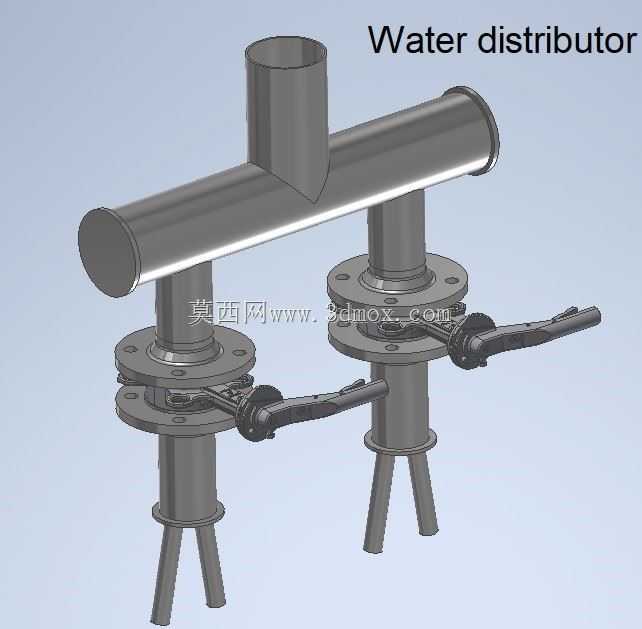

　　这类水分配结构常应用在循环水系统、工艺供水支路、小型水处理单元的流体分流场景中，核心作用是将单路进水按照需求拆分至两个独立出水支路，实现不同支路的通断独立控制，避免单路阀门故障导致整个供水分区停运。从结构设计来看，主体采用横置主通管搭配垂直进水接口的布局，顶部垂直管段作为总进水端，与横置主管采用相贯线焊接结构，保证流道过渡平滑，减少进水直冲管壁造成的紊流与压损，横管两端采用封板封闭，避免流体从端部泄漏，同时让进水能够均匀分配到下方两个垂直出水支路。两个出水支路均配置法兰连接结构，法兰盘采用标准凸面法兰设计，密封面预留了垫片安装位，安装时可根据现场管路压力等级选配橡胶或金属缠绕垫片，通过螺栓紧固实现密封，

　　法兰的螺栓孔位置按照通用管路法兰标准排布，能够直接对接同规格的现场管路，不需要额外加工转接件，降低现场安装的适配成本。每个出水支路上都配置了手柄式手动截止阀，阀杆与支路管段采用螺纹加密封填料的结构，手柄长度经过力矩校核，操作人员无需额外加力杆即可实现阀门的全开全关操作，阀门的通径与支路管段内径保持一致，避免通径突变造成的流阻增大，日常运维时可单独关闭某一支路进行检修或流量调节，不影响另一支路的正常供水。两个支路的下端采用分叉式出水接口，每个支路可拆分出两个出水点位，整体可实现单路进水、四路出水的分配效果，分叉位置采用圆弧过渡结构，避免直角转弯造成的杂质沉积，同时降低流体对管壁的冲刷磨损。设计过程中充分考虑了安装边界，

　　整体横向跨度控制在常规管路支架的支撑间距范围内，垂直方向的总高度适配常见的管廊安装空间，顶部进水接口的中心线与两个出水支路的中心线保持平行，安装时可直接通过支架固定横置主管段，不需要额外做承重支撑结构，法兰端面的垂直度公差控制在安装允许范围内，避免对接管路时出现强制组对造成的密封面泄漏。流道设计上，所有管路转弯、交汇位置都做了圆角过渡，没有锐角结构，既能够降低流体输送过程中的压力损失，也能减少水中杂质在管内的滞留堆积，降低管路堵塞的概率。阀门的安装位置预留了足够的操作空间，手柄转动范围内没有其他结构遮挡，操作人员站在管路侧面即可完成阀门操作，不需要探身到管路下方，提升日常操作的便利性与安全性。这类结构相比一体式铸造的分配器，

　　采用管件焊接加标准件装配的形式，加工难度更低，损坏后可单独更换阀门或法兰段，维护成本更低，同时整体结构的壁厚按照常规供水压力等级选取，能够满足常压到中低压供水场景的使用需求，可应用在工业循环冷却水分配、小型净水设备布水、暖通空调水系统支路分流等多个场景，安装时只需对接顶部进水口与下端四个出水点位，固定好主管支架即可投入使用，不需要复杂的现场组装工序。
