工业级砂料填充工位机架储料结构设计

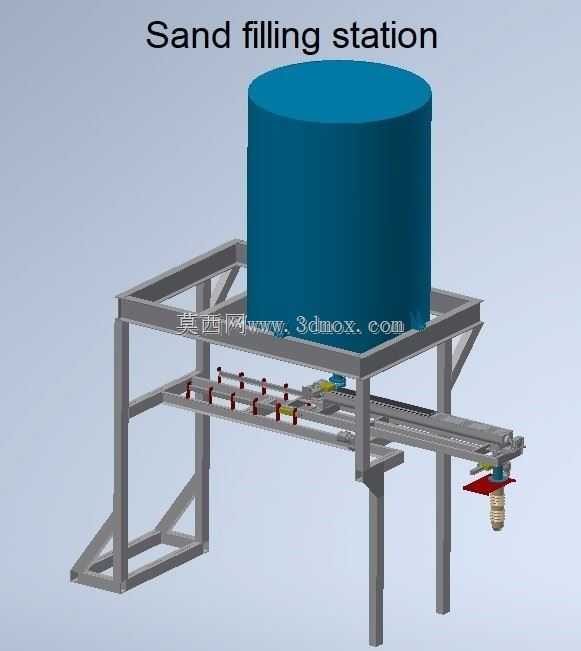

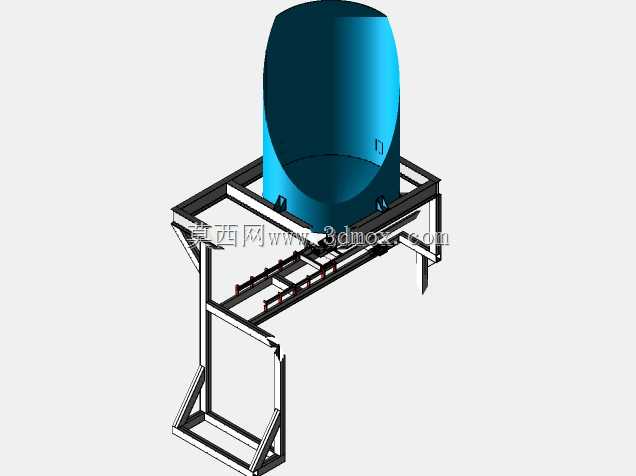

　　这套砂料填充工位的结构设计，核心面向铸造车间砂处理工段、建材散料定量分装场景的落地需求，整套结构采用上层储料、中层定位、下层出料的分层布局逻辑，适配车间现有输送线的对接高度，无需额外搭建过高的操作平台。上层的圆柱储料仓采用等径筒体设计，仓壁预留足够的壁厚冗余，可容纳常规粒度的石英砂、覆膜砂等散状物料，仓底采用锥度过渡段衔接出料机构，避免砂料在仓内起拱架桥，保证下料顺畅度。支撑储料仓的框架结构采用标准矩形型钢焊接成型，立柱与横梁的连接位置增设三角斜撑补强，抵消储料满载时的竖向载荷与设备运行时的横向振动，框架底部的安装脚预留地脚螺栓孔位，可直接固定在车间硬化地面上，安装时需保证框架上平面的水平度误差控制在允许范围内，

　　避免储料仓倾斜导致下料偏载。中层的输送定位机构采用线性导轨作为承载导向部件，导轨上设置多组可调节的定位挡块，可根据待填充砂箱、模具的外形尺寸调整定位间距，适配不同规格工件的填砂作业需求，定位挡块采用快拆结构，更换生产规格时无需借助专用工具即可完成位置调整，缩短产线换型的停机时间。出料端设置可升降的填砂头，升降行程覆盖常规砂箱的高度范围，填砂作业时填砂头下降至接近砂箱内腔的位置，减少砂料下落过程中的扬尘与飞溅，填砂完成后填砂头抬升，输送机构将完成填砂的工件输送至下一工位，空工件同步输送至填砂位，形成连续作业循环。整套结构的安装边界充分考虑车间通道的通行需求，框架侧面预留足够的检修空间，日常维护时可直接接触到导轨、出料机构等易损部件，

　　无需拆解主体框架。设计过程中针对满载工况做了结构受力校核，框架的型钢选型满足长期满载运行的强度要求，储料仓的容积匹配单班次生产的砂料消耗量，减少频繁补料的工作量。输送机构的驱动端设置在框架侧方，避免与出料机构的运动轨迹产生干涉，所有运动部件的行程末端均设置硬限位与缓冲件，防止设备运行过程中出现超程碰撞。填砂头的出料口径可根据填充效率需求更换，大口径适配大容积砂箱的快速填充，小口径适配小型精密模具的定量填砂，适配多品种小批量的生产模式。整套结构的布局没有冗余的外伸部件，整体占地面积控制在常规工位的允许范围内，可直接嵌入现有砂处理生产线的工序节点，无需对原有产线做大规模改造。
