多工位组合式称重计量设备结构设计

　　这套多工位称重结构的设计初衷，是解决散状颗粒、不规则小块物料在高速分装产线里的计量精度与效率矛盾，常见于休闲食品、坚果炒货、膨化食品、小五金配件、日化颗粒分装等场景，替代传统单斗称重的低效率模式，适配立式包装机、给袋式包装机的上游计量工位，能在连续化生产中完成单份物料的快速精准称重，匹配产线每分钟数十包到上百包的分装节奏。

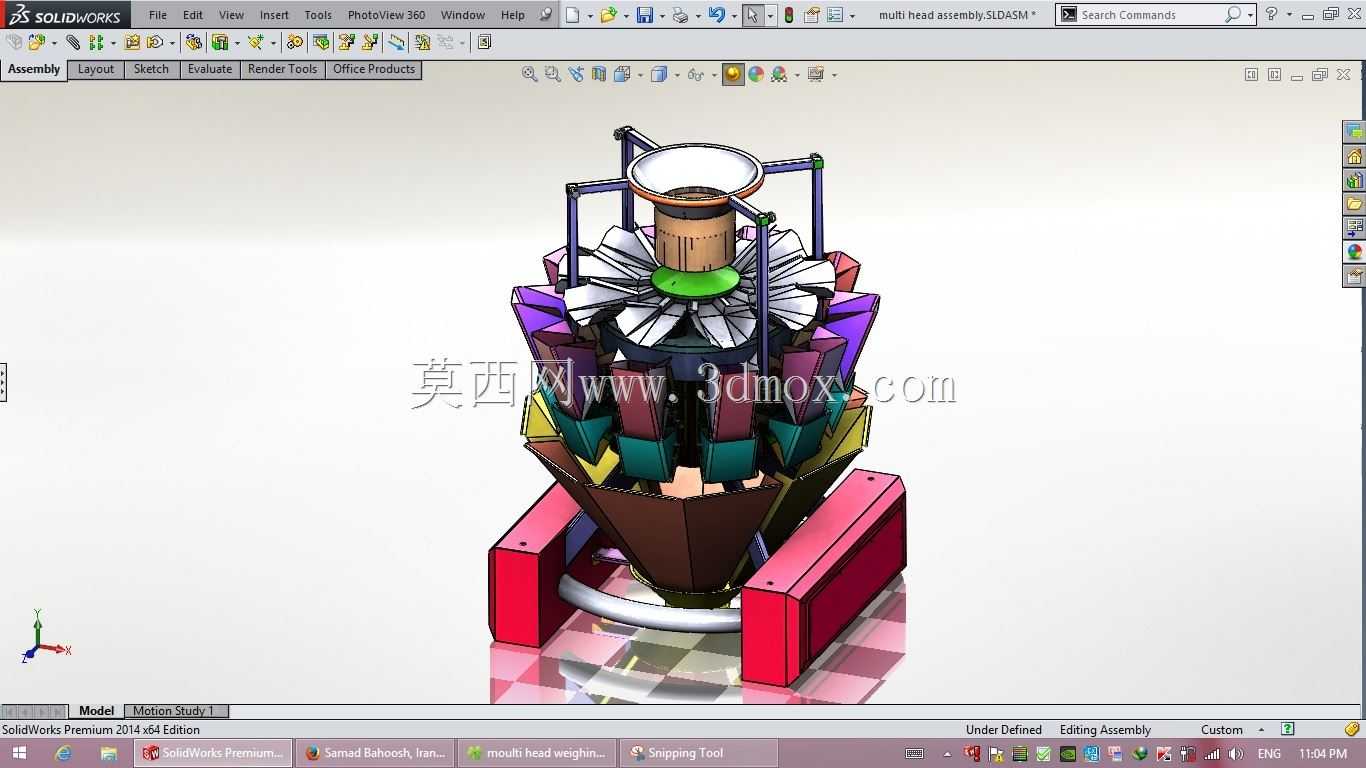

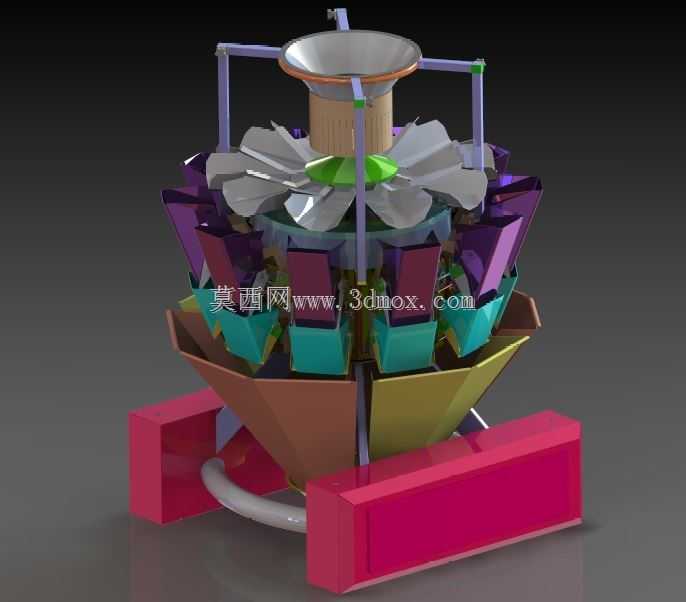

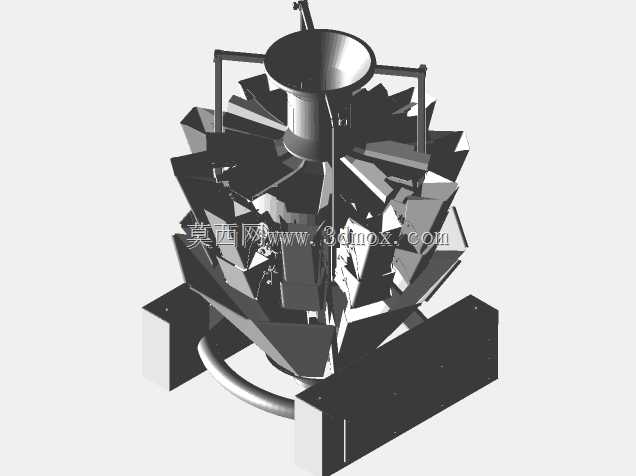

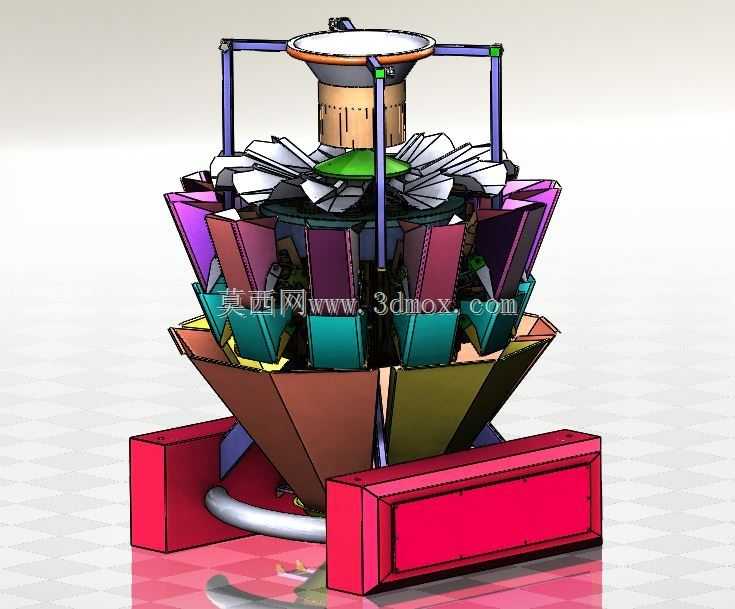

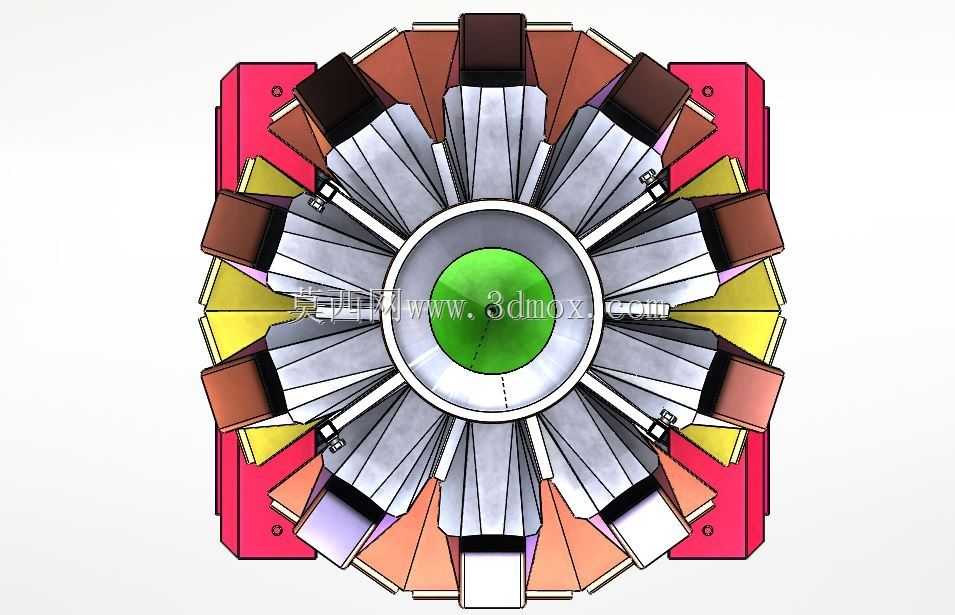

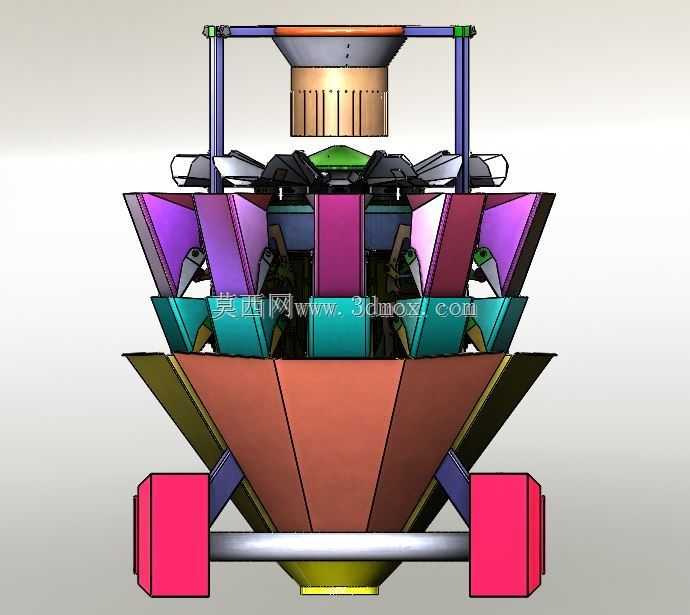

　　从结构布局来看，设备顶部设置集中进料斗，采用锥面导流设计，内壁做光滑过渡处理，避免物料架桥残留，进料口直径适配上游振动送料机构的出料宽度，安装时需保证进料斗中心与设备主体回转中心重合，偏心量控制在2mm以内，防止进料偏载导致各称重斗料位不均。进料斗下方沿圆周方向均匀布置多组独立称重单元，每组单元包含独立的储料腔、称重传感器、卸料闸门，相邻单元之间设置隔料挡板，避免物料串斗干扰称重精度，隔料挡板与料斗侧壁预留1.5mm间隙，防止运动干涉同时阻挡细颗粒物料飞溅。

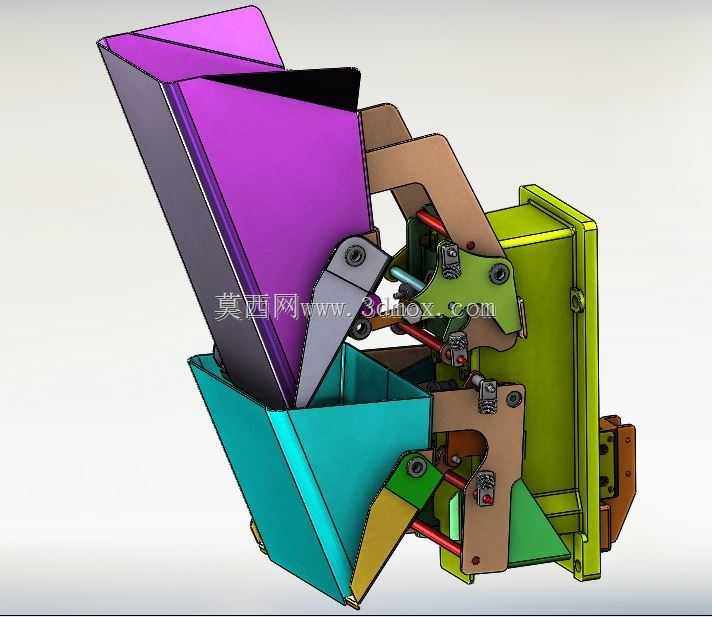

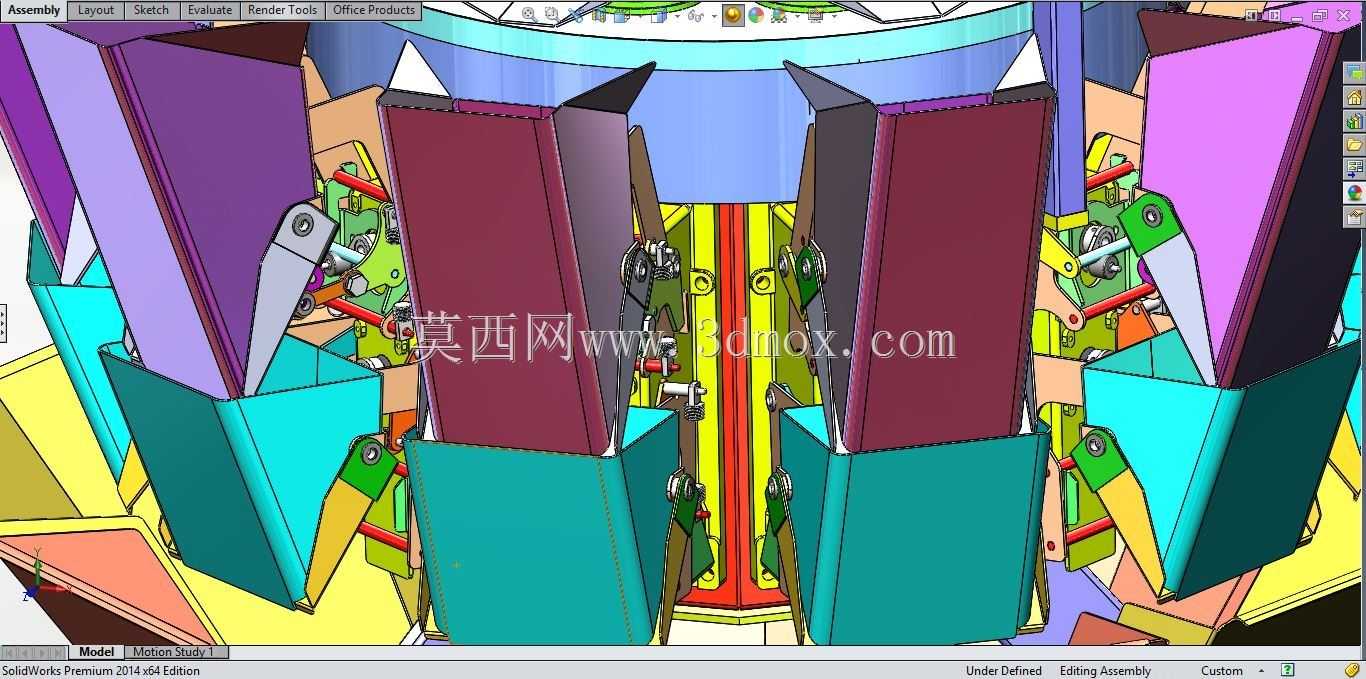

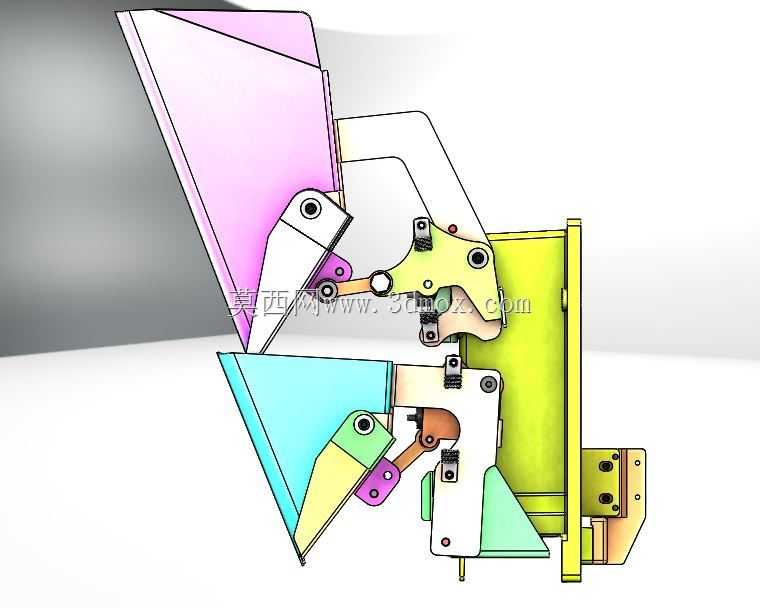

　　称重单元的核心是高精度应变式称重传感器，每个传感器独立挂载一个称重料斗，料斗采用食品级不锈钢材质（适配食品行业需求，五金行业可换普通碳钢喷涂材质），料斗容积根据常规分装规格设计，单斗最大称重量覆盖10g到1000g的常用分装区间，可根据实际物料密度调整料斗深度。设计时给每个称重传感器预留独立的安装基准面，平面度公差控制在0.05mm以内，传感器安装螺栓采用防松结构，避免设备运行振动导致传感器零点漂移。每个称重料斗的卸料闸门采用独立的气动或电磁驱动，动作响应时间控制在0.1s以内，闸门密封边做软质包边处理，防止细颗粒物料漏料。

　　设备下部设置集中集料斗，采用大锥角收拢结构，将所有称重斗卸下的物料汇总后送入下方包装设备的进料口，集料斗内壁做抛光处理，减少物料粘附，集料斗出口直径根据下游包装机的进料口尺寸匹配，常规配置为150mm到250mm区间，安装时集料斗出口需与包装机进料口做软连接，避免设备振动传递到包装机影响封口精度。设备两侧设置的支撑立柱采用方管焊接结构，内部预留走线空间，所有传感器线缆、驱动线缆从立柱内部走线，避免外露积灰或被物料剐蹭，支撑立柱底部设置可调脚杯，调节范围±30mm，用于设备安装时的水平校准，水平度要求控制在0.2mm/m以内，保证各称重传感器受力均匀。

　　设计过程中重点考虑了物料的适配性，针对流动性好的颗粒物料，进料斗下方可配套振动给料盘，实现均匀给料；针对粘性稍大的物料，料斗内壁可增加特氟龙涂层，减少物料粘附。设备整体的安装边界需预留周边至少600mm的操作维护空间，顶部预留300mm的进料对接空间，底部根据下游包装机高度调整安装高度，常规安装高度（地面到设备顶部进料口）在1600mm到1800mm区间，适配操作人员常规操作高度。

　　从功能逻辑上，设备运行时先由顶部进料结构向各储料腔送料，当单个称重料斗内物料重量达到目标值附近时，控制系统停止对应料斗的进料，随后通过组合计算算法，选取若干个称重料斗的物料重量组合，使组合总重量最接近目标分装重量，再驱动对应料斗的卸料闸门打开，将物料卸入集料斗完成一次计量。这种组合称重的模式相比单斗称重，能在保证精度的前提下大幅提升计量速度，单组设备最多可配置14头、16头甚至更多称重单元，单元数量越多，组合可选方案越多，计量精度越高、速度越快。

　　结构细节上，所有与物料接触的部件都采用快拆结构设计，无需专用工具即可拆卸料斗、挡板等部件，方便生产结束后的清洁与换料清理，快拆结构采用卡扣式连接，定位精度控制在0.1mm以内，拆装后重新安装不会影响传感器的校准状态。设备的回转支撑部分采用密封式轴承，避免粉尘进入轴承导致卡滞，轴承润滑采用食品级润滑脂（食品行业场景），润滑周期设定为每运行2000小时补充一次。

　　在实际产线适配时，需要根据物料的堆积密度、流动性、单包重量调整各称重料斗的进料速度、开门时长、组合计算参数，比如针对大重量分装需求，可适当加大单斗容积，针对高精度小重量分装，可选用量程更小、精度更高的称重传感器，同时降低给料速度减少冲量误差。设备整体框架做喷塑处理，外观无尖锐棱角，所有运动部件都设置安全防护罩，符合机械设备安全防护标准，避免操作人员误触运动部件发生危险。
