gamak三相异步工业电动机结构设计

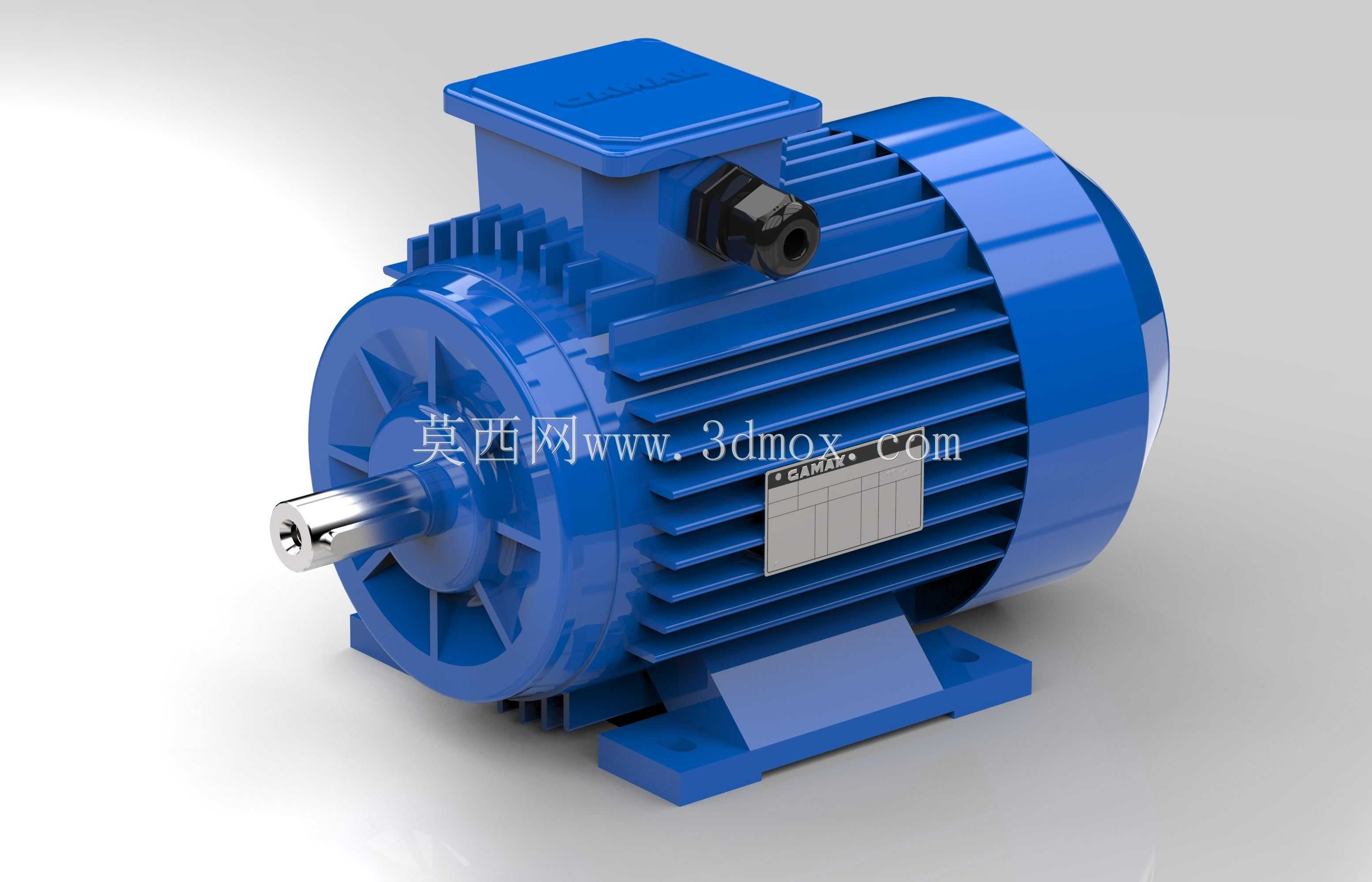

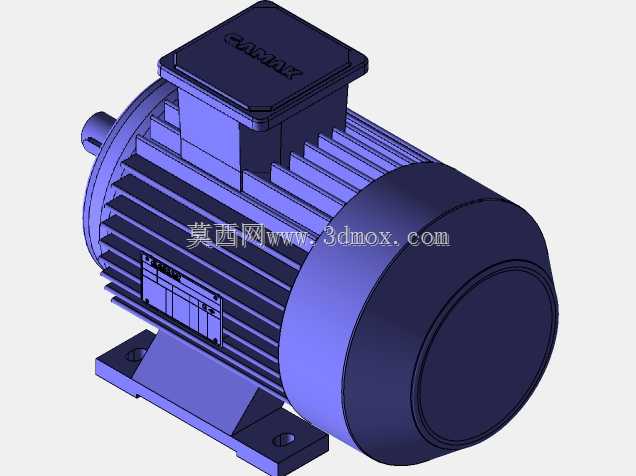

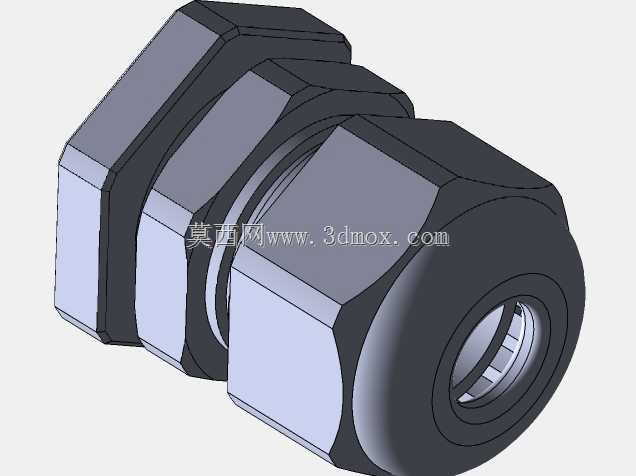

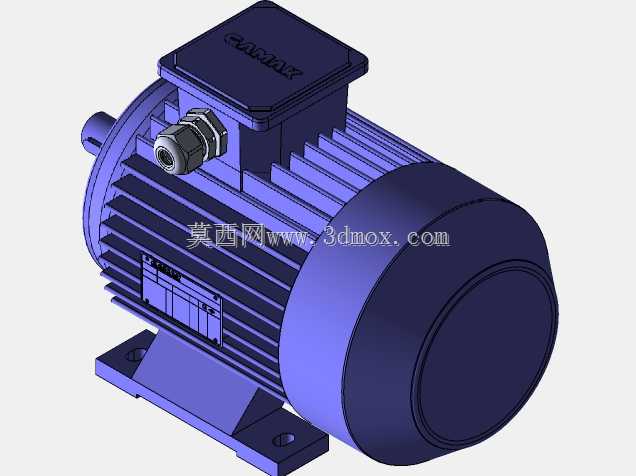

　　这款gamak电机属于通用工业传动场景下的标准动力输出部件，在各类生产线输送单元、小型机床进给机构、风机泵类配套、轻工包装设备驱动等场景中应用广泛，作为整套设备的动力源，其核心作用是将电能转化为旋转机械能，为后端负载提供稳定的转速与扭矩输出。从结构设计来看，整机采用铸铁机壳搭配轴向散热筋的布局，机壳外表面均匀分布的平行散热筋沿电机轴向延伸，能够在电机运行过程中通过转子自带的风叶带动空气沿筋条间隙流动，快速带走绕组产生的热量，保证电机在额定负载下长期运行时温升控制在绝缘等级允许范围内，避免因过热导致绕组绝缘老化加速，延长设备使用寿命。接线盒设置在机壳顶部靠后端位置，采用倾斜密封结构，既方便现场施工时的线缆接入操作，

　　也能避免车间环境中的粉尘、切削液溅入接线腔造成接线端子短路，接线腔内部预留了足够的接线空间，可适配不同线径的动力线缆接入，同时预留接地端子位置，满足电气安全规范要求。输出轴采用标准圆柱形轴伸设计，轴端加工有标准键槽，可通过平键连接联轴器、带轮、齿轮等传动部件，轴伸的加工精度满足IT7级公差要求，能够保证传动连接时的同轴度，减少运行过程中的径向跳动，降低传动部件的磨损速率。安装底座采用一体式铸铁脚座，脚座上加工有两个长圆形安装孔，可适配一定范围内的安装中心距偏差，方便现场安装时的位置调整，脚座与机壳为一体铸造成型，整体刚性充足，能够承受电机启动、正反转切换时产生的冲击载荷，避免安装部位出现变形开裂。

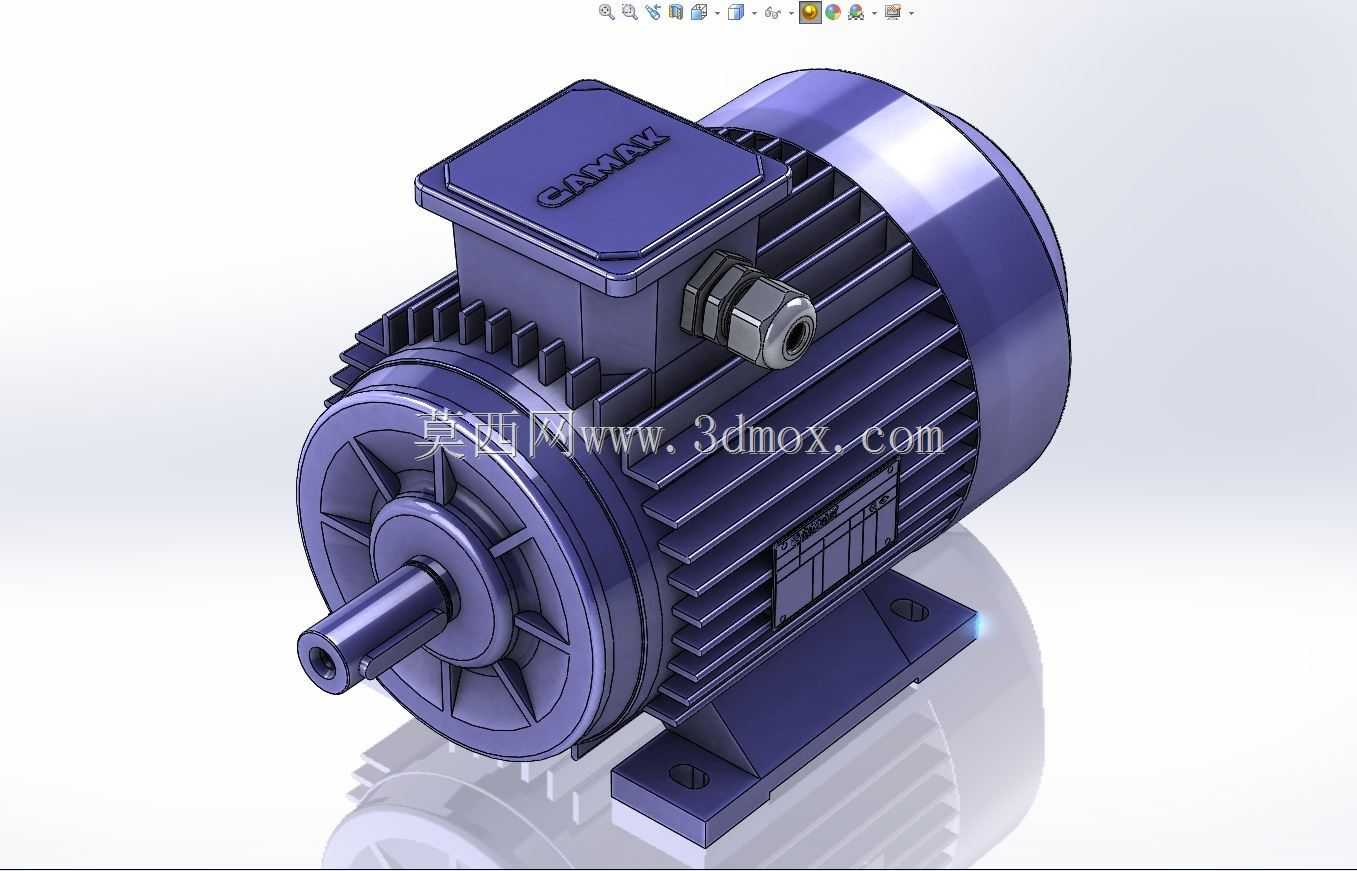

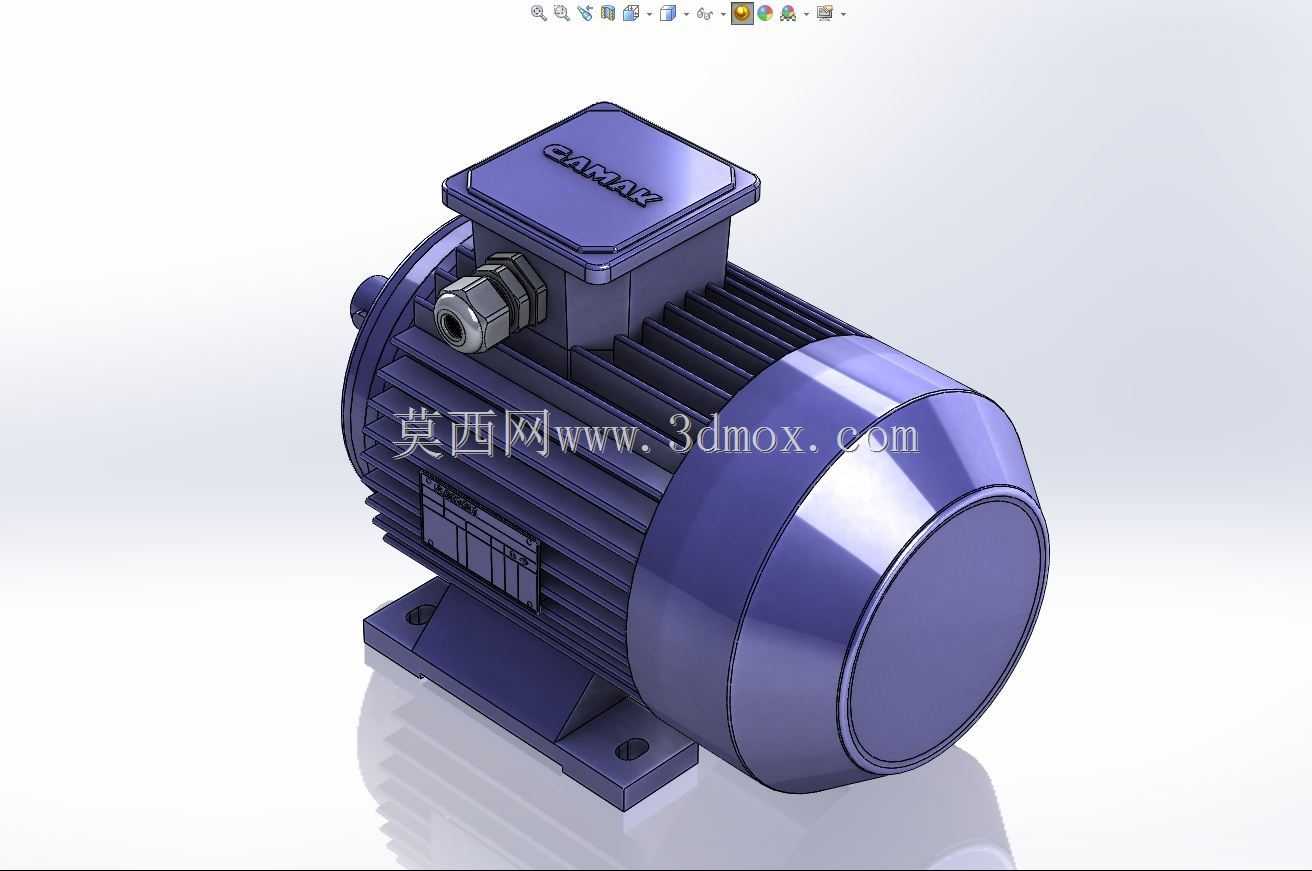

　　前端盖与后端盖采用止口定位结构与机壳配合，装配时能够保证轴承室与机壳内腔的同轴度，两端内置的深沟球轴承可承受径向载荷与少量轴向载荷，适配多数水平安装的传动场景，若需垂直安装场景使用，仅需更换对应承载力的轴承即可适配。整机的外形尺寸遵循通用工业电机的安装尺寸规范，轴中心高、安装孔距、轴伸直径、键槽尺寸均符合行业通用标准，可直接替换同规格的其他品牌标准电机，无需对设备安装位进行二次改造，大幅降低设备维护时的替换成本。在设计建模过程中，对机壳散热筋的拔模角度、端盖的螺栓沉孔深度、接线盒的密封槽位置都做了精准还原，所有配合面的公差预留都符合实际加工工艺要求，既可以作为设备选型时的布局参考模型，也可用于教学场景下的电机结构拆解演示，

　　帮助设计人员直观理解电机的内部装配关系与外部安装边界。在实际设备布局设计时，可直接将该模型导入装配环境，提前预留接线操作空间、散热通风空间以及后期维护拆卸端盖的操作空间，避免出现设备装配完成后电机接线困难、散热通道被遮挡、维护时无法拆卸端盖更换轴承等问题。电机的风罩采用钢板冲压成型，通过卡扣固定在后端盖位置，风罩上的通风孔采用格栅式设计，既能够保证进风通畅，也能阻挡较大体积的杂物进入风叶腔打坏风叶，风叶采用工程塑料一体注塑成型，动平衡精度满足G6.3级要求，运行时振动小、噪音低，可适配对噪音控制有一定要求的车间生产环境。
