框架式滚筒传动作业设备结构设计

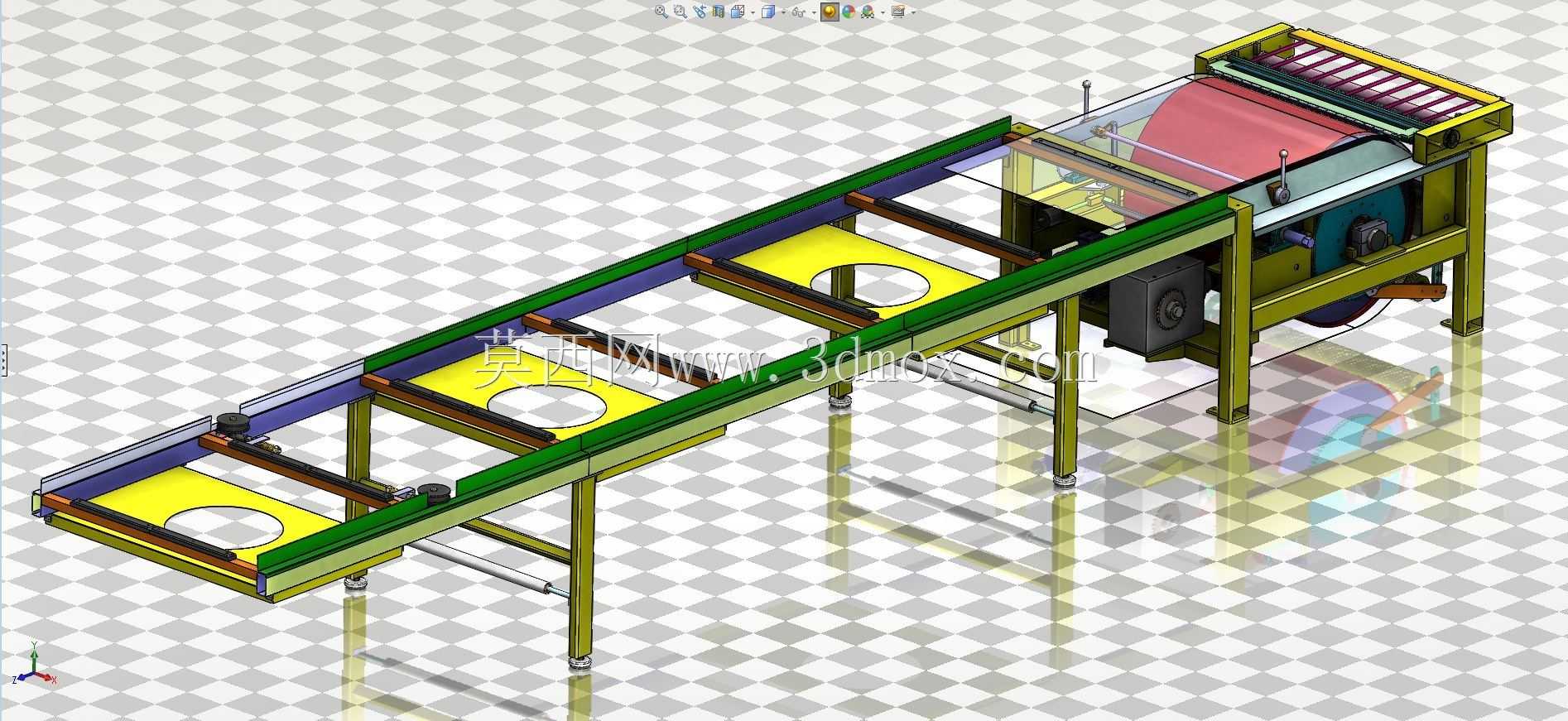

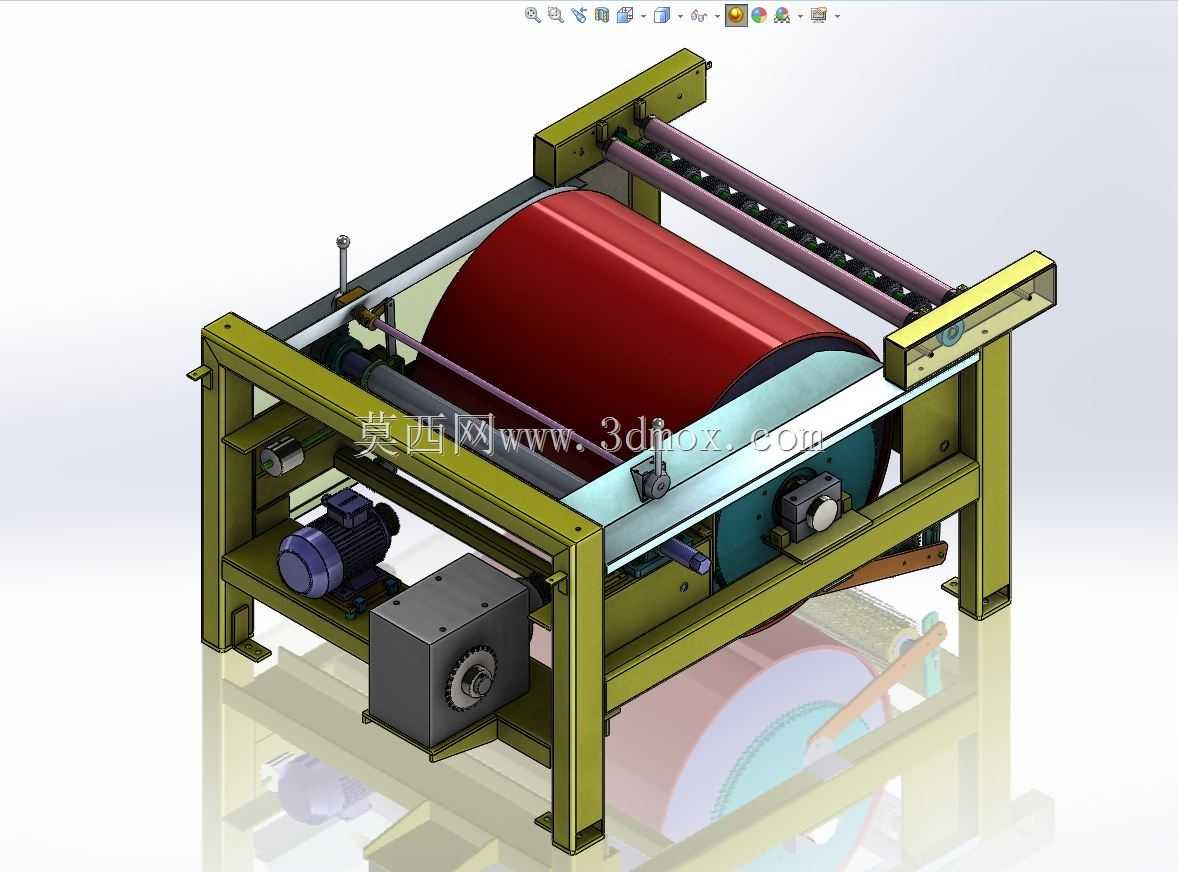

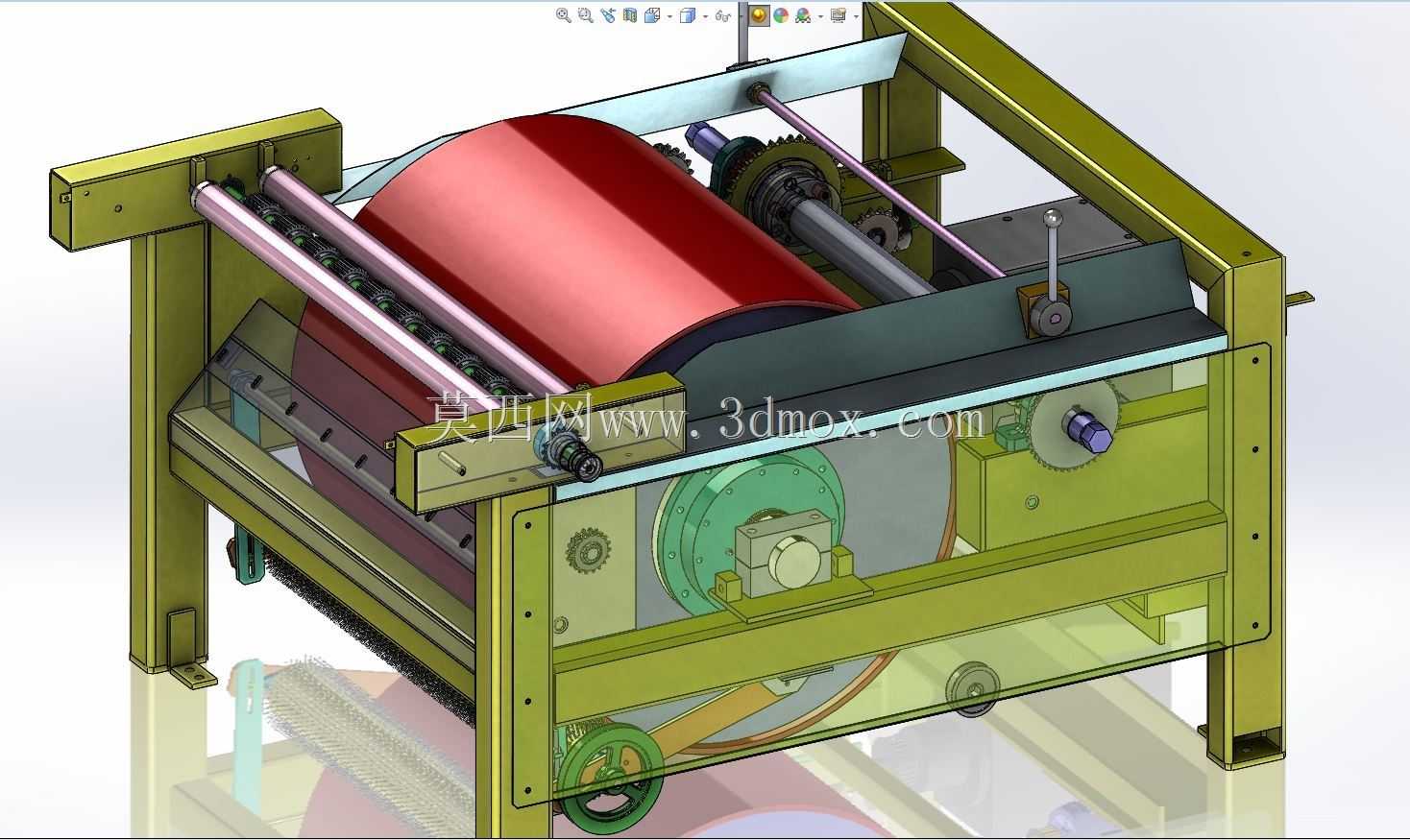

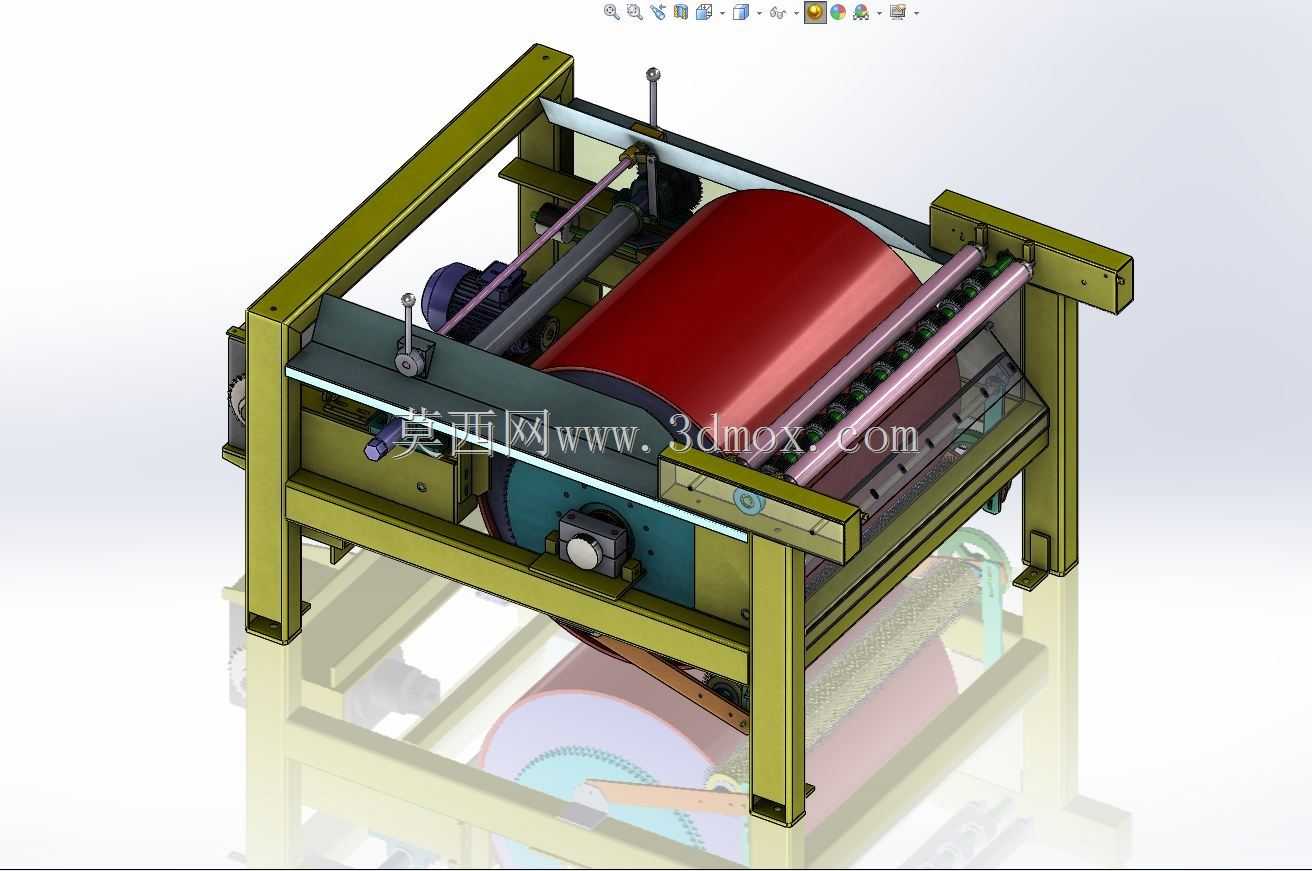

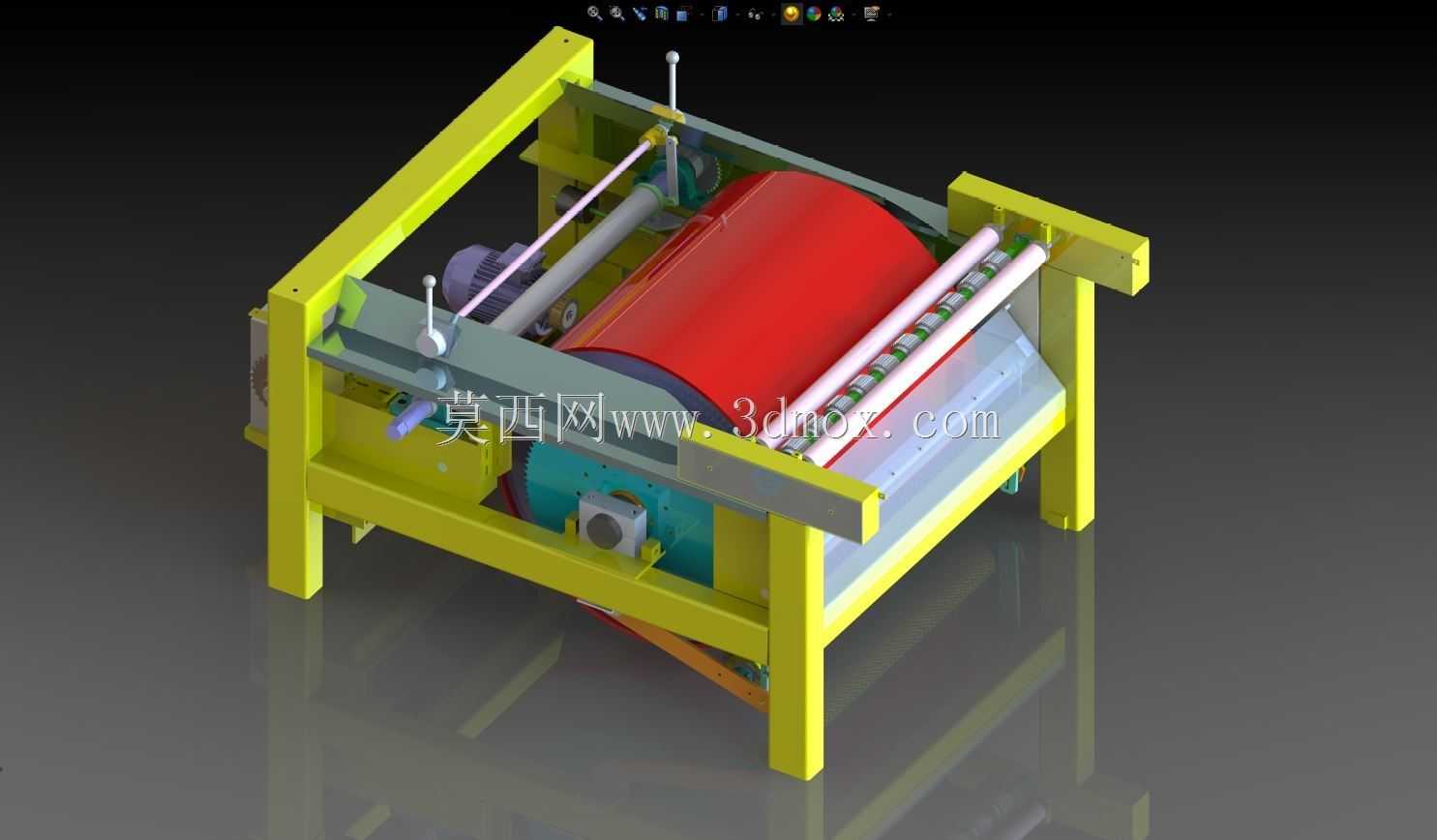

　　该设备主体采用型钢焊接成型的框架式机架作为承载基础，机架两侧立板预留多组轴承安装位，可适配不同直径的主滚筒组件安装需求，主滚筒两端通过带座轴承固定在机架立板上，安装时需保证滚筒轴线与机架底面平行度公差控制在0.1mm/m范围内，避免运行过程中出现皮带跑偏或者物料偏移的问题。传动系统采用大模数齿轮组作为核心传动部件，主从动齿轮的啮合侧隙按照0.2-0.3mm的标准调整，齿轮与滚筒轴之间采用平键连接传递扭矩，同时在齿轮外侧设置防护罩安装位，可加装钣金防护罩避免运行过程中异物卷入啮合区域。设备上部设置两组可调式张紧压杆组件，压杆端部带手轮调节结构，可根据上部包覆的皮带或者柔性作业面的张紧需求调整下压量，调整行程范围为0-50mm，

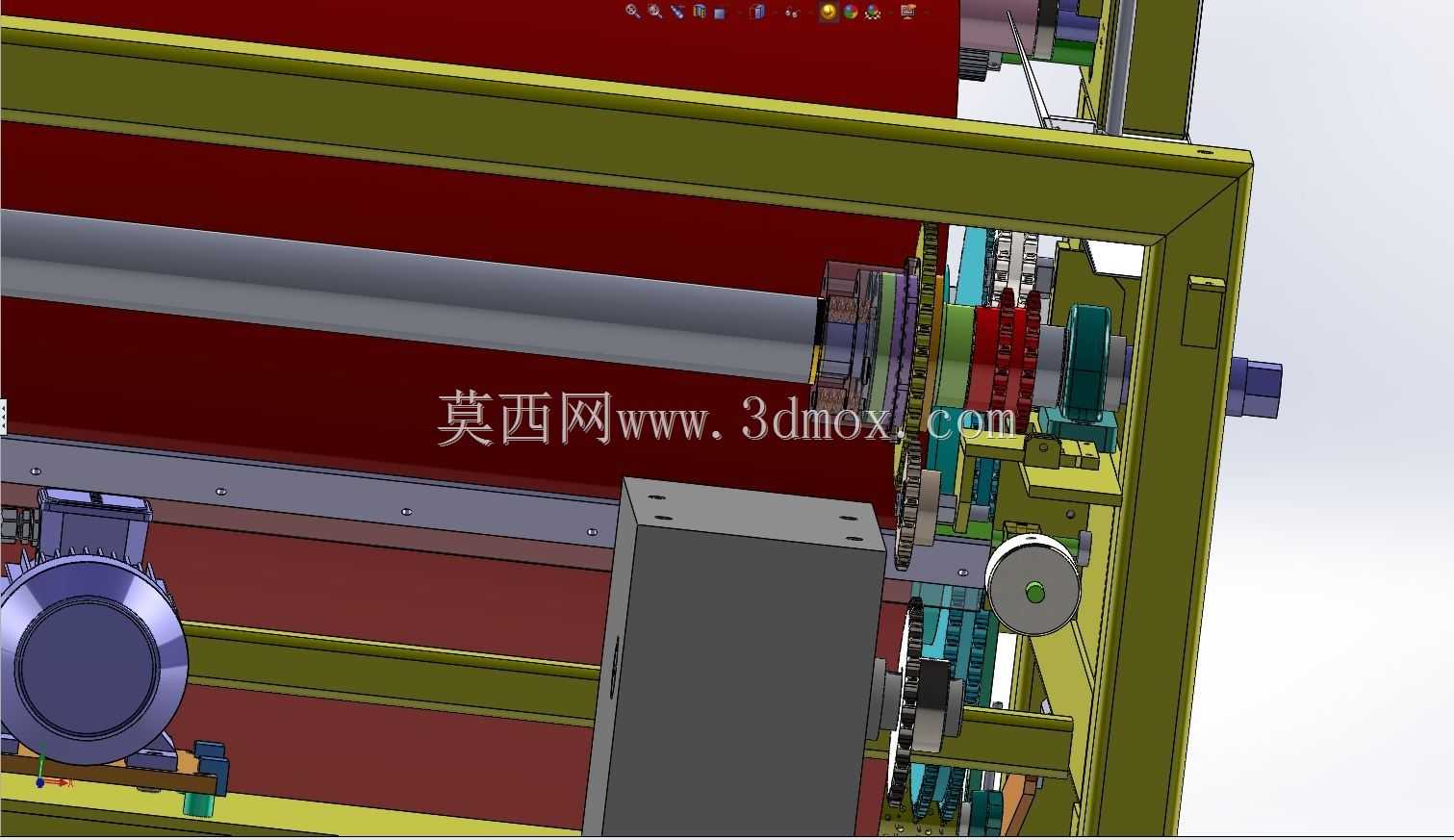

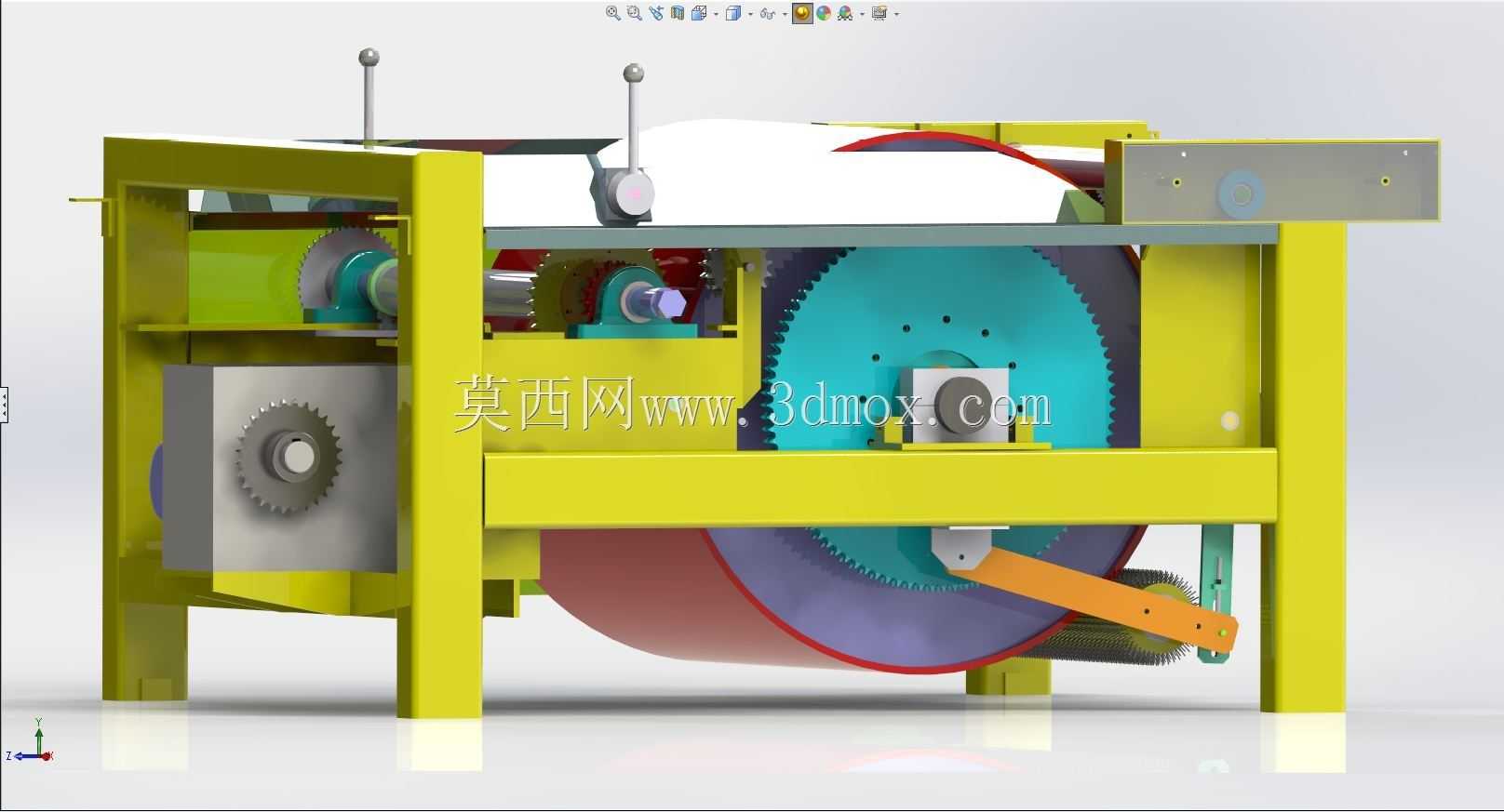

　　压杆下端配套设置导向压轮，保证张紧力均匀分布在作业面宽度方向上。设备侧面设置曲柄连杆传动组件，连杆一端与大齿轮端面的偏心销连接，另一端与配套的往复作业部件连接，可将齿轮的连续旋转运动转化为指定行程的往复直线运动，偏心销的安装位置可根据所需的往复行程调整，行程调节范围为30-120mm，适配不同工况下的往复作业需求。机架底部预留四个设备安装地脚孔，孔径为18mm，可采用M16的膨胀螺栓与地面或者设备安装平台固定，安装时需保证机架整体水平度误差不超过0.05mm/m，避免运行过程中出现异常振动。该类结构常应用于柔性物料的表面压合作业、带状物料的牵引输送或者小型工件的表面滚压加工场景，在轻工生产、电子配件组装、

　　小型五金件表面处理等生产线中可作为核心作业单元使用。设计过程中对机架的受力变形量做了仿真校核，在满载工况下，机架中部的最大变形量不超过0.08mm，可保证长期运行过程中传动部件的啮合精度不会因为机架变形出现衰减。齿轮传动部分的传动比经过匹配计算，可适配常用的4极三相异步电机直连或者通过同步带减速连接，输入转速在100-300rpm区间内时，设备运行噪音可控制在65dB以内，满足常规生产车间的噪音管控要求。主滚筒表面可根据实际作业需求包覆橡胶层、毛毡层或者抛光层，不同的包覆层对应不同的作业用途，比如包覆橡胶层可用于带状物料的牵引输送，增大摩擦力避免打滑，包覆抛光层可用于小型五金件的表面滚抛处理。设备侧面预留了传感器安装支架位，

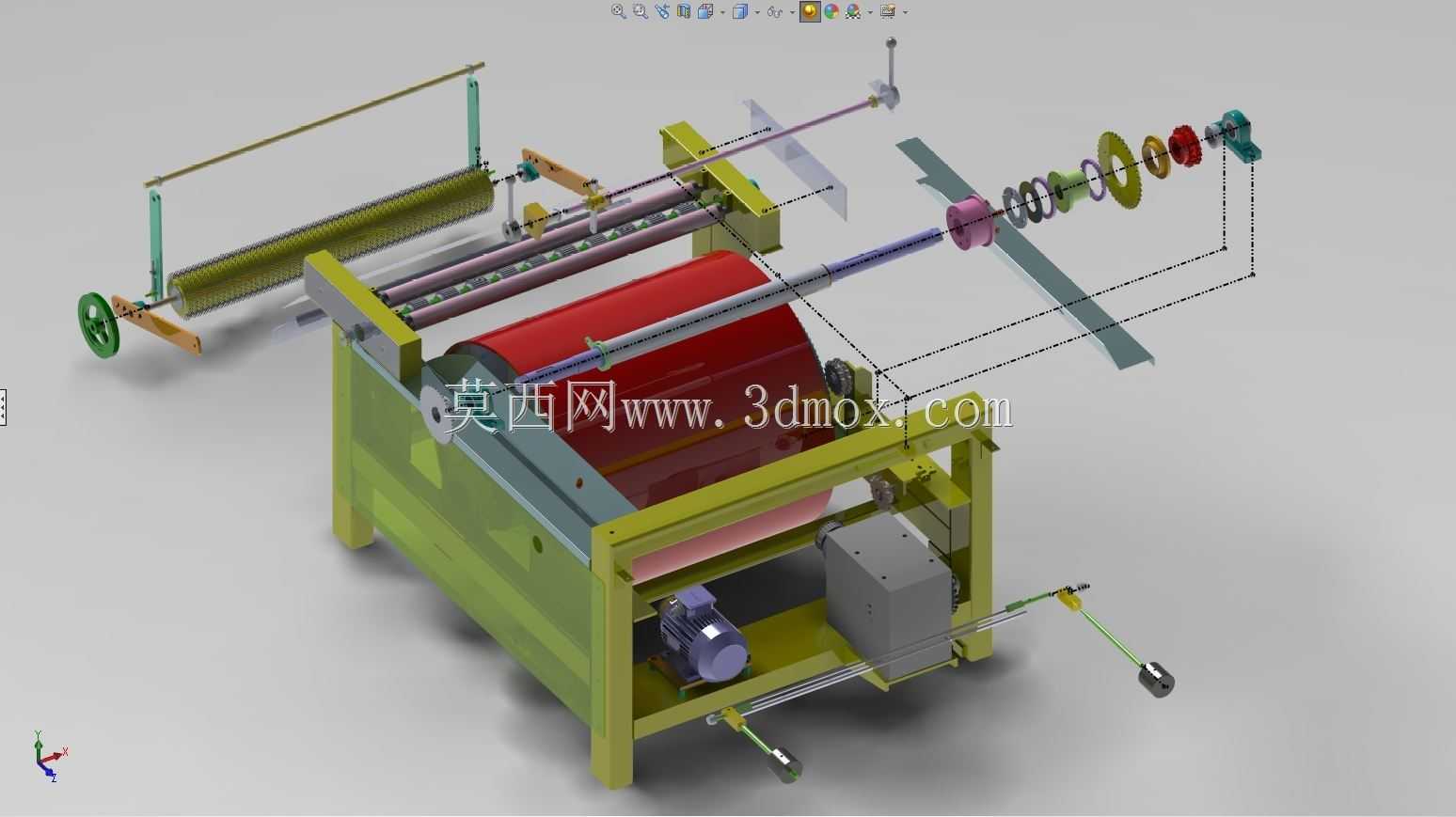

　　可加装转速传感器、位置传感器等检测元件，配合生产线的控制系统实现运行状态的实时监测，也可接入自动化生产线的联动控制信号，实现与上下游设备的动作协同。整体结构采用模块化设计思路，传动组件、滚筒组件、张紧组件均可单独拆卸更换，日常维护时不需要整体拆解设备，仅需针对故障部件进行拆装即可，大幅降低后期维护的时间成本。
