曲柄连杆驱动往复式振动筛分设备结构

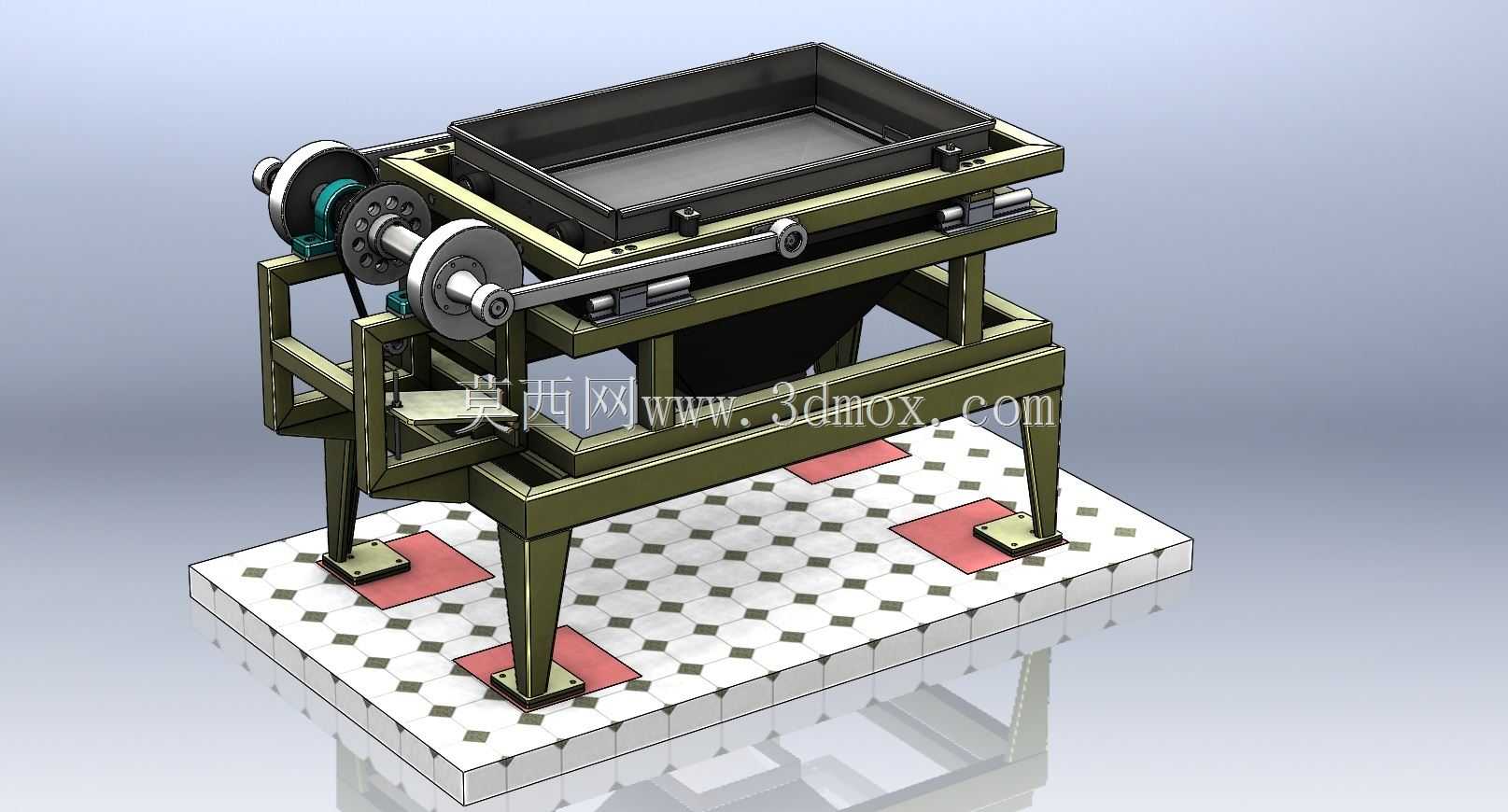

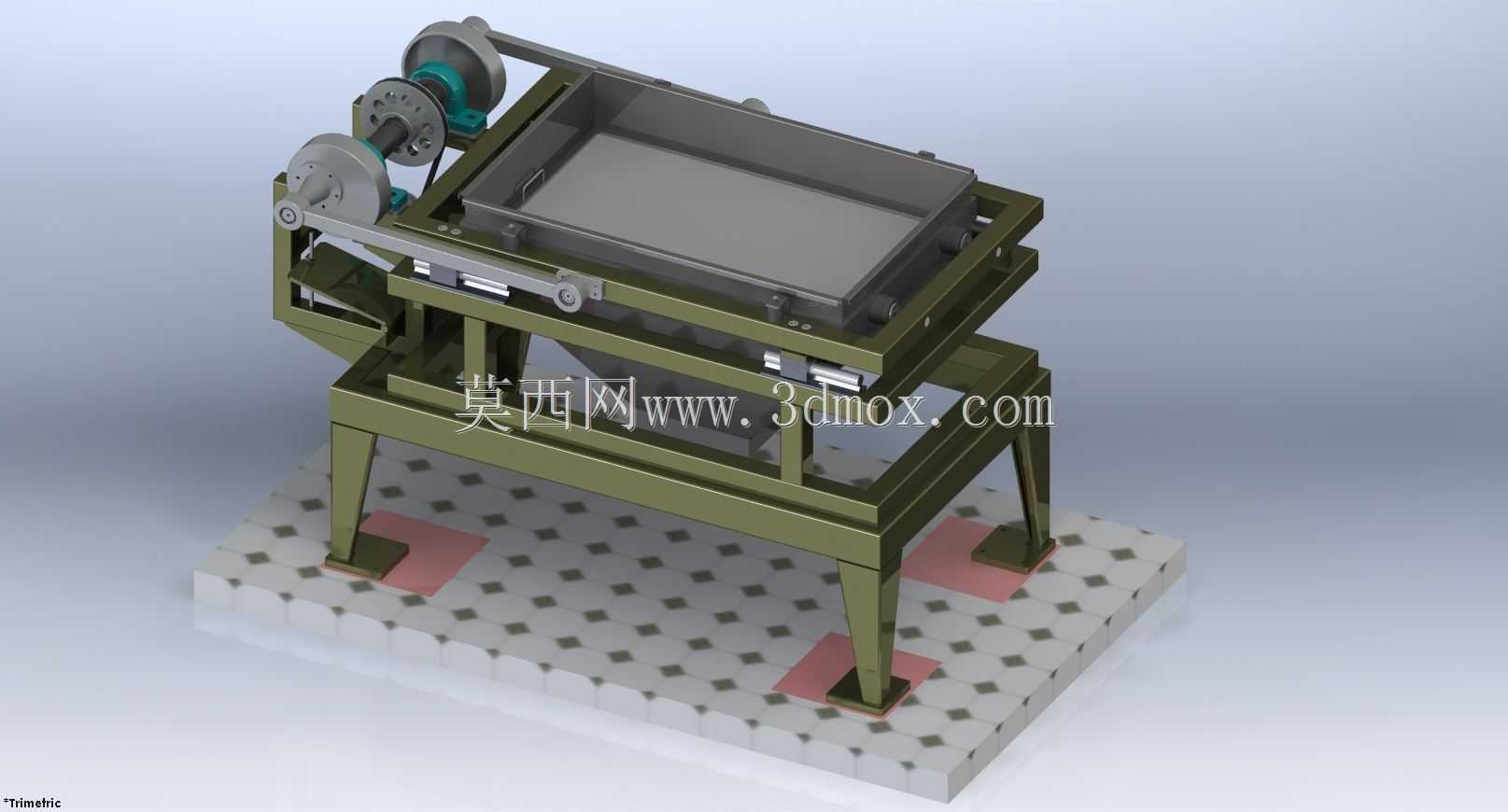

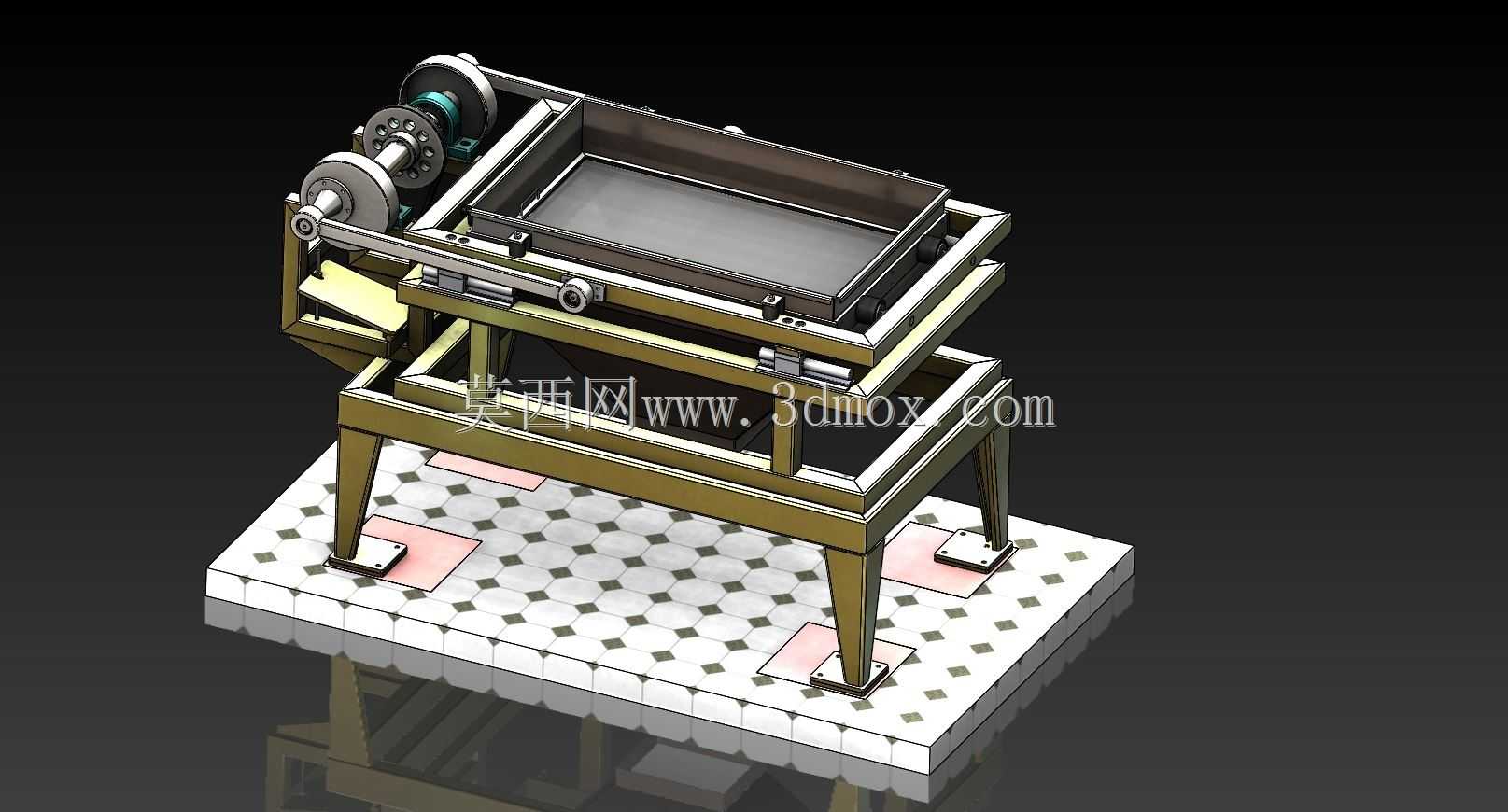

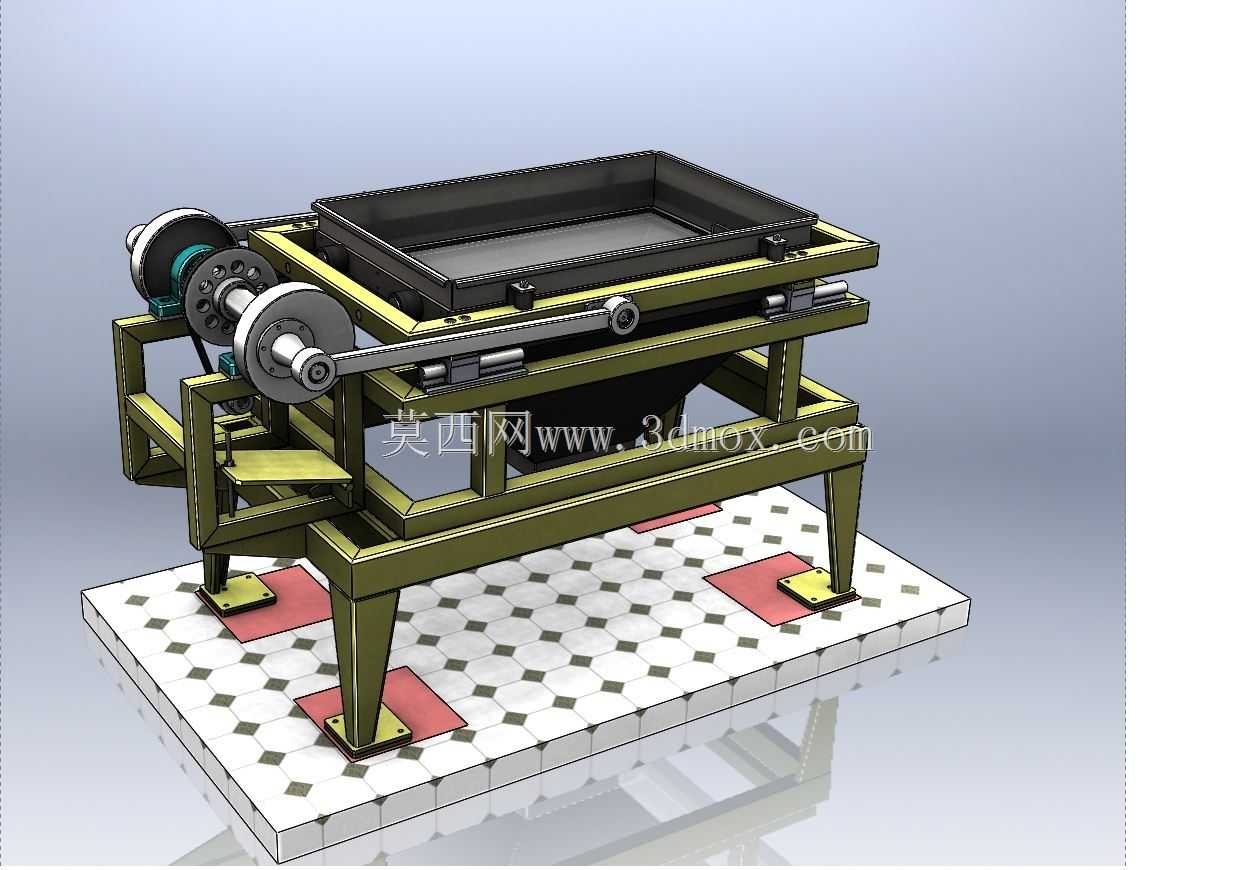

　　这款往复式振动筛分设备的三维结构，核心针对中小粒径散料的干式分级场景设计，常见应用于粮食加工、建材细料分选、小型化工颗粒除杂、食品原料粒度分级这类对筛分精度有要求、处理量中等的生产环节，相比偏心块驱动的圆振筛，它的筛面运动轨迹为定向水平往复，物料在筛面不会出现无规则跳动，透筛率更稳定，对易碎颗粒的破损率也更低。从结构布局来看，设备采用分体式机架设计，底部支撑腿通过方形垫板与安装基础固定，垫板上预留的螺栓孔可适配M12-M16规格的膨胀螺栓，安装时需要保证四个支撑点的水平度误差不超过1mm/m，避免运行过程中出现筛面偏载导致的连杆受力异常。机架主体采用矩形钢管焊接成型，焊接处做了倒角去应力处理，长期往复运动下不会出现焊缝开裂的问题。

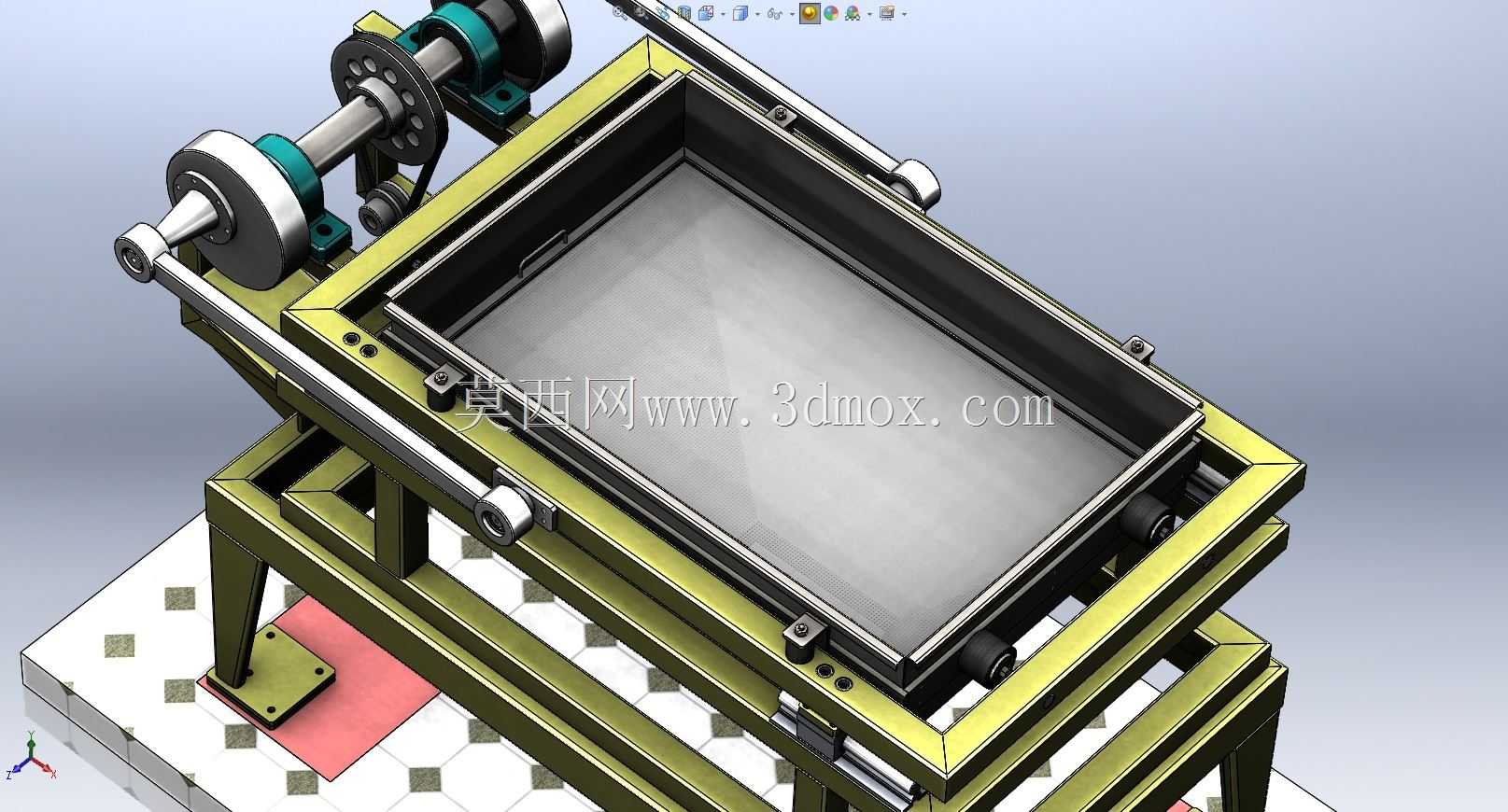

　　驱动端布置在筛体侧方，通过带轮外接动力源，带轮内侧配置偏心轴结构，偏心距可根据筛分物料的运动需求调整，常规工况下偏心距设置为15-25mm即可满足大部分散料的输送筛分需求，偏心轴通过连杆与筛体侧部的连接座铰接，连接座内置自润滑铜套，无需频繁加注润滑脂即可保证铰接点的转动顺畅，减少日常维护工作量。筛体部分采用框架式结构，上部为敞口式料槽，料槽深度设计为120mm，可容纳一定厚度的物料层，避免进料时物料撒漏，筛网通过压条固定在料槽底部，更换不同目数的筛网即可适配不同粒度的分级需求，压条采用快拆式螺栓固定，更换筛网时无需拆解整个筛体，单人即可在10分钟内完成筛网更换作业。筛体与机架之间通过滑动导轨副连接，导轨采用耐磨铸铁材质，

　　配合铜质滑块，往复运动过程中摩擦阻力小，磨损后可单独更换滑块，无需更换整个导轨组件，降低后期运维成本。设备的整体安装边界尺寸控制在长1200mm、宽800mm、高900mm范围内，不需要占用过大的生产场地空间，进料端高度可根据上下游设备的衔接需求调整支撑腿长度，适配不同的生产线布局。设计过程中特意将驱动部分做了半封闭防护，避免运行过程中物料粉尘进入铰接点与传动部位，同时外露的旋转部件都预留了防护罩安装位，现场安装时可配套加装安全防护罩，符合生产车间的安全操作规范。筛面的往复频率可通过调整输入转速控制，常规工况下转速设置为300-400r/min时，物料在筛面的行进速度控制在0.2-0.3m/s，既能保证物料有足够的时间透筛，

　　也不会因为物料停留时间过长导致筛面堵塞。针对湿度稍大的易堵物料，还可以在筛体下方加装弹跳球清网装置，不过当前结构已经预留了安装空间，用户可根据自身物料特性选配。整个结构的受力点都做了加强处理，偏心轴的轴承座采用加厚铸铁材质，可承受长期往复运动带来的交变载荷，避免运行过程中出现轴承座断裂的问题。支撑腿底部的减震垫采用丁腈橡胶材质，可吸收设备运行时产生的震动，减少震动传递到安装基础，不需要额外做复杂的减震基础，降低现场安装的施工成本。
