互锁式双环柔性铰接环形结构设计

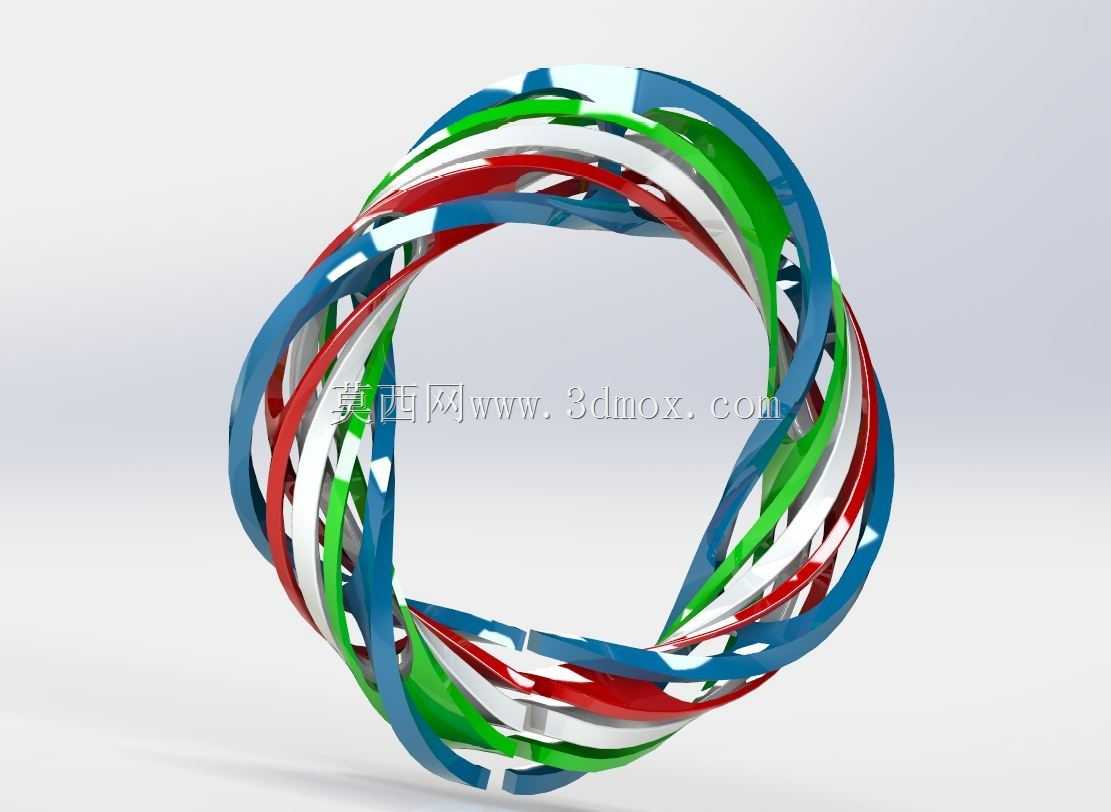

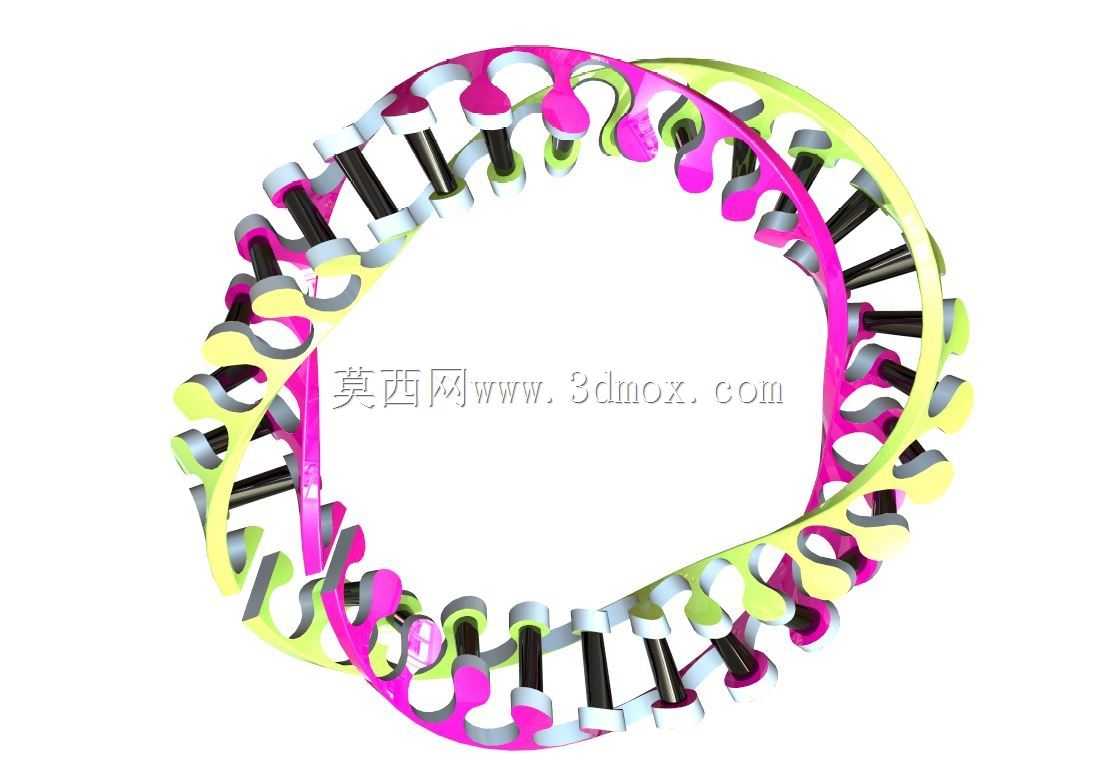

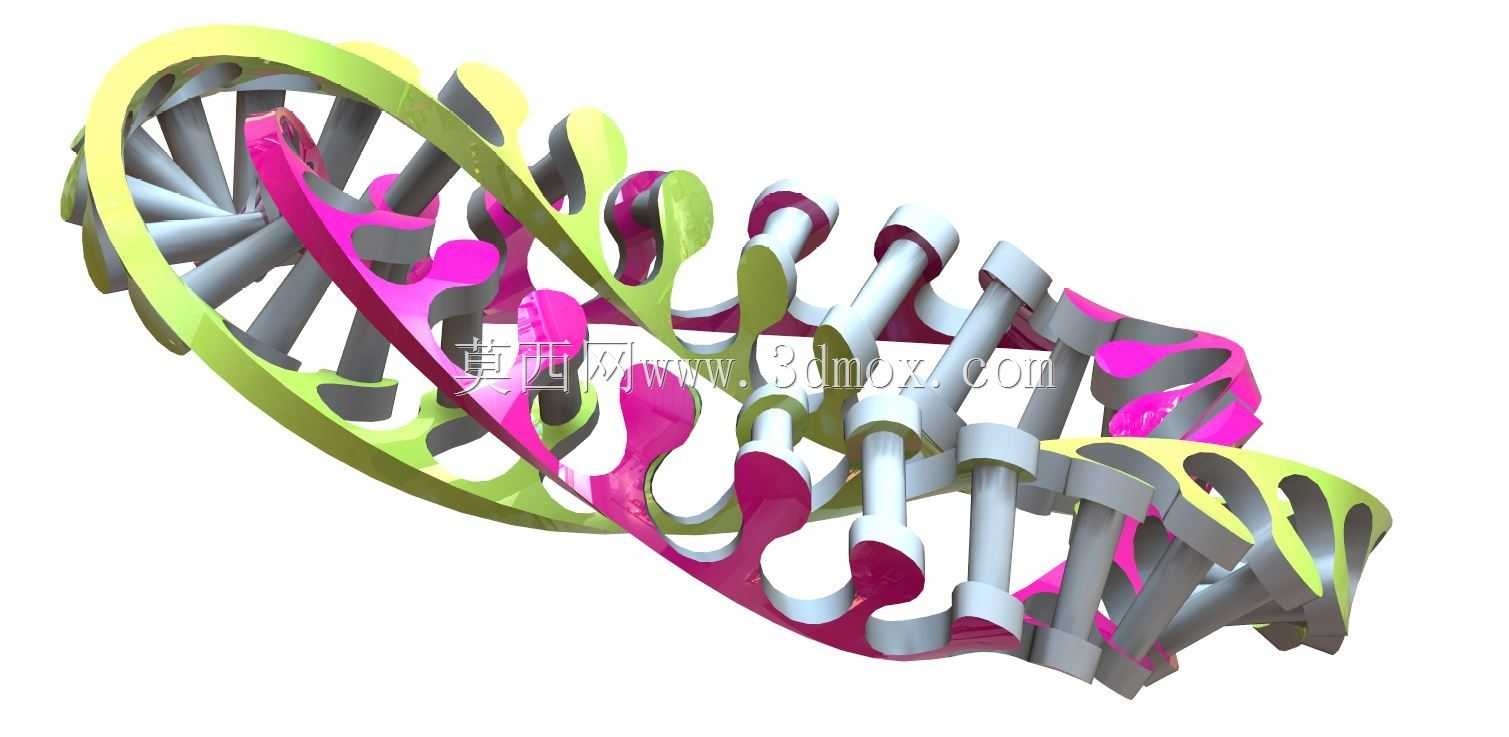

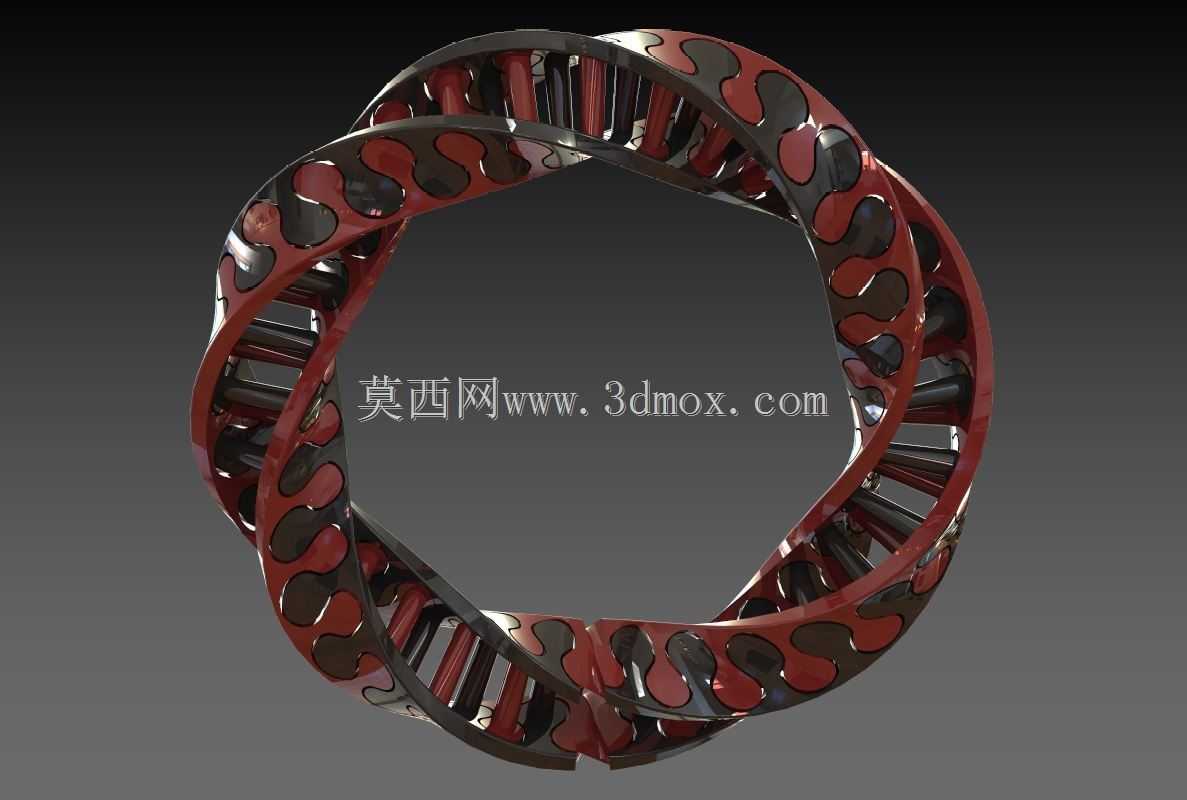

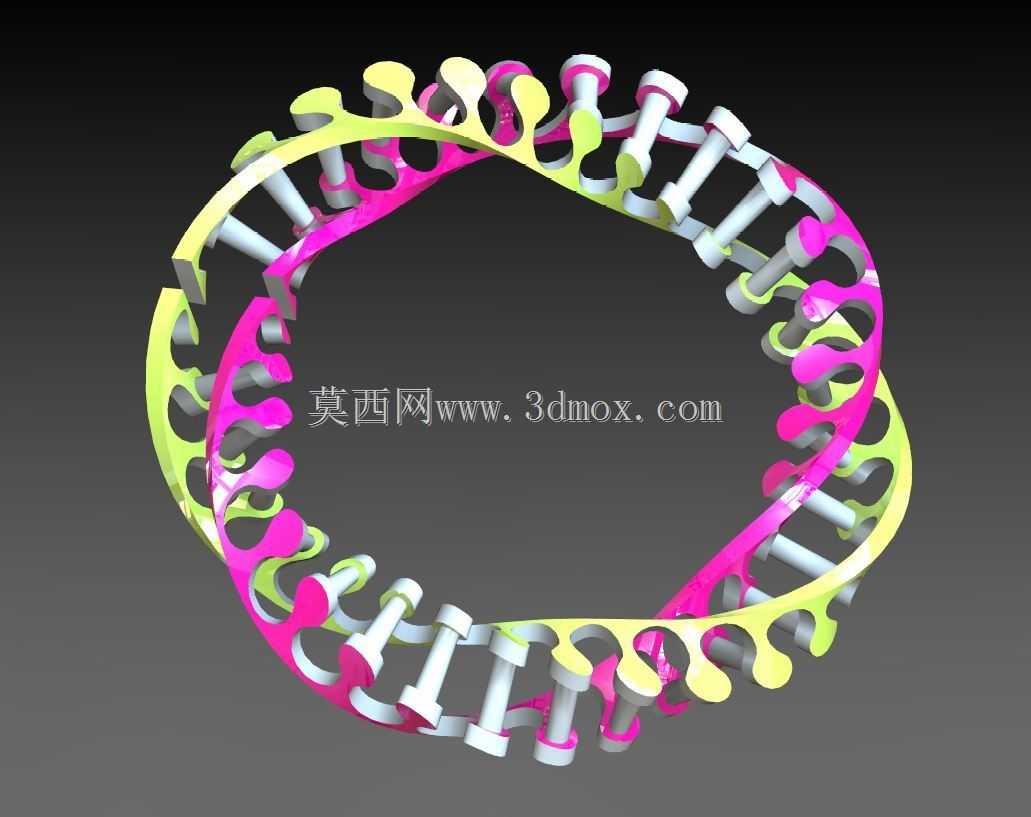

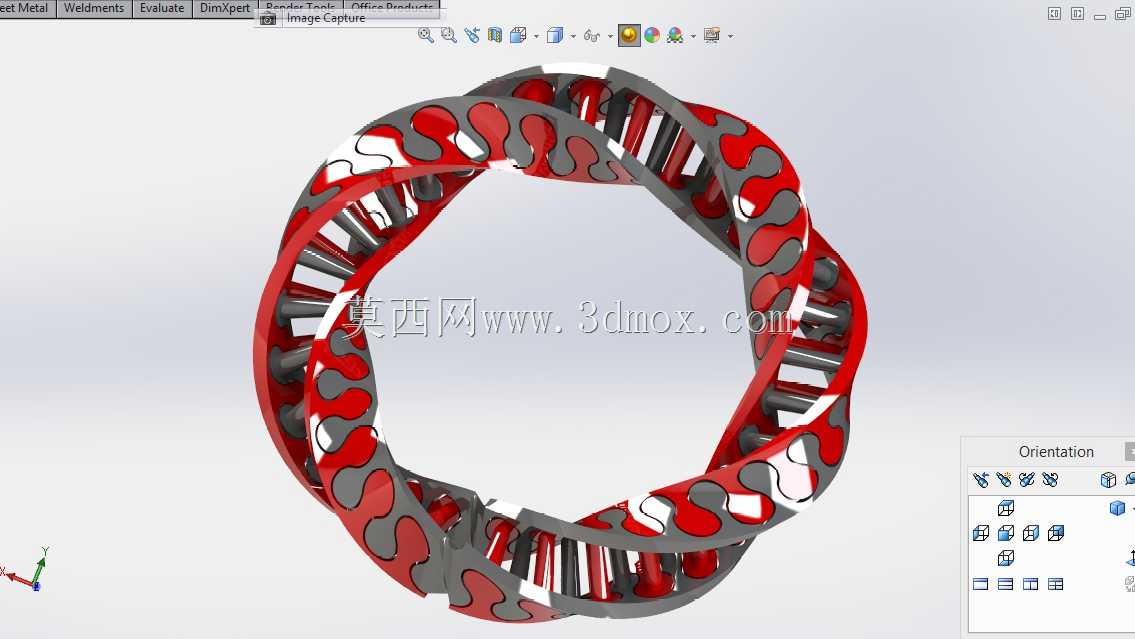

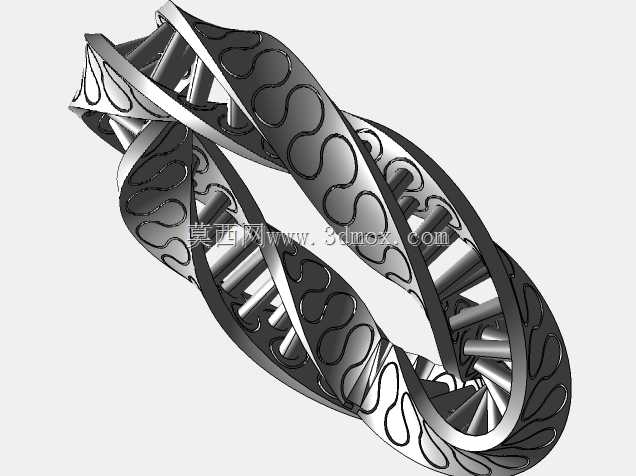

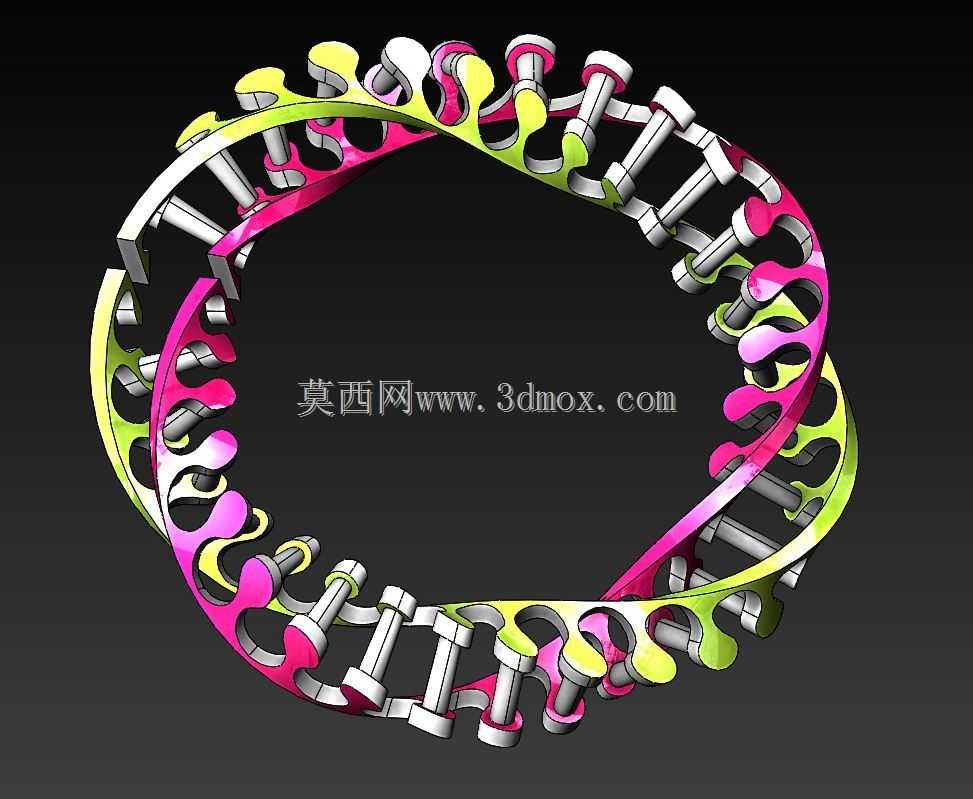

　　这款互锁式双环柔性铰接环形结构，在结构设计上突破了传统单环刚性构件的局限，采用两组独立的链节单元相互穿插缠绕，形成闭环互锁的空间形态，每一段链节都通过内嵌的铰接轴实现相邻单元的小角度相对转动，整体结构可在一定范围内产生柔性形变，适配不同的安装贴合面与动态受力场景。从实际应用场景来看，这类柔性环形结构可作为特种传动场景的柔性连接环，在需要小范围角度补偿、缓冲径向震动的传动链路中替代传统刚性连接套，也可作为创意装饰构件嵌入工业设备的外观防护结构中，兼顾结构强度与视觉设计感，部分文创机械装置、动态艺术摆件也会采用这类结构作为核心运动构件，依靠环体之间的相对转动实现独特的动态展示效果。设计过程中首先需要确定单组链节的单元尺寸，

　　每段链节的主体采用弧形承力结构，外侧做圆弧过渡避免应力集中，内侧预留铰接轴的安装孔位，孔位与链节端面的同轴度公差控制在0.02mm以内，保证相邻链节转动时无卡滞；两组环体的链节采用交错排布的方式，每一段链节的凸起卡位恰好嵌入另一组环体相邻链节的凹槽内，既保证两个环体不会轴向脱开，又不会限制环体之间的相对转动自由度。外形尺寸上，该环形结构的整体外径可根据使用场景调整单元链节的数量与单节弧长，常规适配中小安装空间的版本整体外径控制在120mm-200mm区间，环体截面宽度为18mm，厚度为12mm，安装时无需额外的固定基座，可直接套设在对应直径的轴类构件外侧，或者通过环体上预留的安装孔位与周边构件做螺栓连接，

　　安装边界需要预留至少5mm的径向活动空间，避免结构柔性形变时与周边零部件产生干涉。从功能特性来看，该结构的每段链节都采用等强度设计，承力面的厚度根据铰接位置的受力分布做渐变处理，铰接轴采用耐磨材质衬套，长期往复转动下的磨损量控制在合理范围内，整体结构无额外的弹性元件，依靠链节之间的铰接间隙实现柔性缓冲，相比传统的弹簧类缓冲构件，该结构的形变更为可控，不会出现轴向过度伸缩的问题，在承受径向载荷时，载荷会通过多段链节均匀分散到整个环体，避免局部应力过大导致的结构断裂。设计时还需要考虑链节的脱模与加工工艺性，每段链节的外侧弧面与内侧铰接孔的拔模角度控制在1.5度，适合采用注塑或者粉末冶金工艺批量生产，铰接轴与链节孔采用间隙配合，

　　配合公差选H8/g7，既保证转动灵活性，又不会出现过大的晃动间隙。在动态测试场景下，该结构可承受15N·m的周向扭矩，径向可承受最大50N的偏载力，在10万次往复转动测试后，铰接位置的磨损量不超过0.1mm，能够满足长期使用的可靠性要求，针对不同的使用环境，还可以调整链节的材质，在腐蚀环境下采用工程塑料或者不锈钢材质加工，在高强度受力场景下采用合金钢做表面淬火处理，提升结构的整体强度与耐磨性能。
