悬挂式螺旋挖坑作业装置结构设计

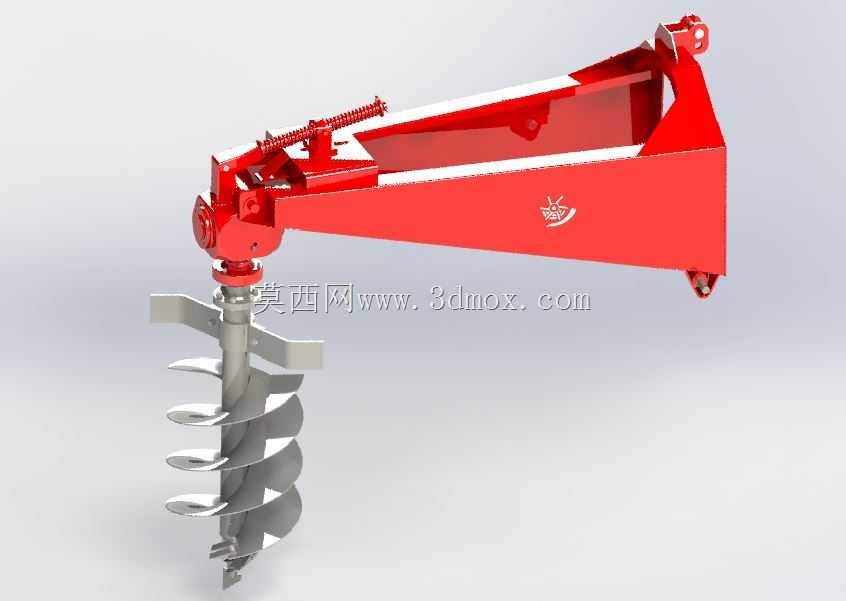

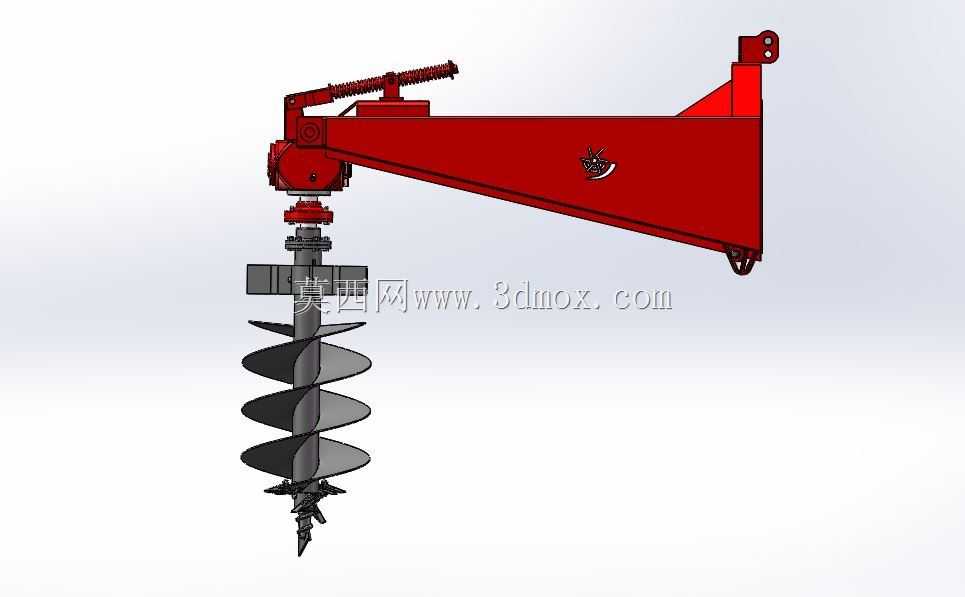

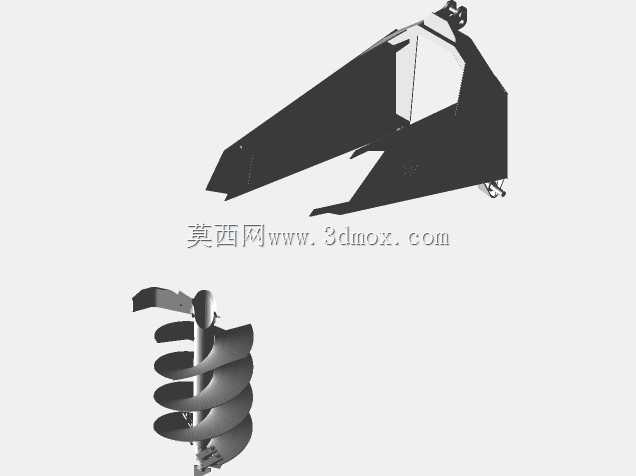

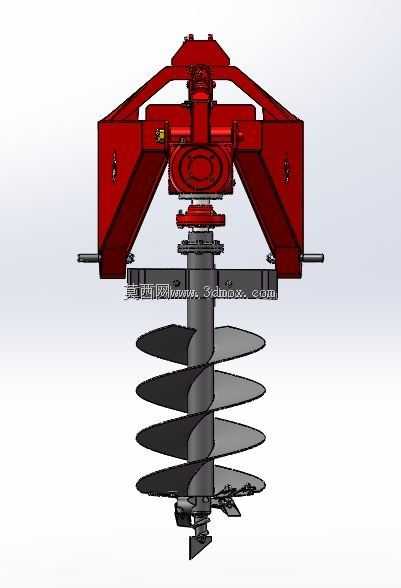

　　这款悬挂式螺旋挖坑作业装置，主要适配农用拖拉机后置三点悬挂接口，是丘陵、平原区域林果种植、电力立杆、围栏桩孔施工场景里的常用土方作业部件，相比人工挖孔效率可提升数十倍，也能避免人工掏挖遇到硬质土层、卵石夹层时的作业风险。从结构布局来看，装置整体分为挂载连接架、传动支撑臂、螺旋钻具三个核心部分，挂载连接架采用箱型梁焊接结构，上部设置两个上悬挂销孔，下部设置两个下悬挂铰接座，完全匹配标准拖拉机三点悬挂的安装尺寸，连接架与支撑臂的铰接位置设置了弹簧缓冲复位机构，当钻具遇到硬质障碍物出现瞬时过载时，弹簧可吸收部分冲击载荷，避免刚性连接导致的结构件开裂或者拖拉机动力输出轴损伤。支撑臂采用变截面箱型梁设计，从铰接端到钻具连接端逐步收窄，

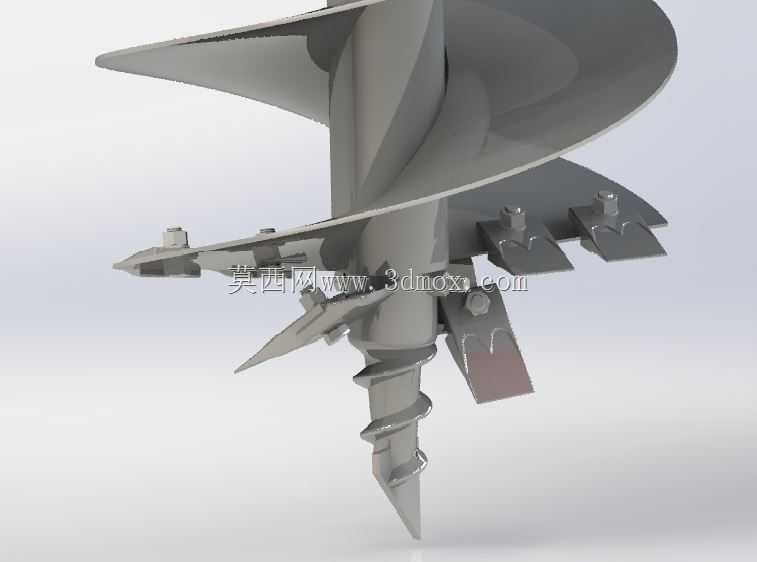

　　既保证了整体抗弯强度，也控制了整机自重，臂体内部预留了动力传递轴的安装空间，可将拖拉机后输出的动力通过锥齿轮换向结构传递到垂直布置的钻具主轴上，换向齿轮箱的轴承座采用双圆锥滚子轴承配对安装，可同时承受钻具钻进时的轴向压力与径向切削载荷，避免主轴在大负载下出现窜动。螺旋钻具部分采用分段式设计，最下端为合金刀尖的先导钻尖，最先接触土层起到定位定心作用，避免开钻时钻具偏移孔位；钻尖上方为连续螺旋叶片，叶片边缘堆焊耐磨合金层，叶片螺距根据常见黏土、沙壤土的切削排出特性设计，可在钻具旋转时将切削下的土体顺着螺旋面持续输送到孔口，不会出现糊钻、堵转的问题；叶片上部靠近主轴位置设置了两组横向切削刀，可将孔壁周边的土体刮削平整，保证成孔直径一致，

　　孔壁无明显凸起。在安装边界上，装置挂载后整机横向宽度不超过拖拉机后轮外侧宽度，避免林间作业时刮碰果树树干，作业状态下钻具垂直行程可覆盖常规0.8米到1.5米的挖孔深度需求，运输状态下可通过支撑臂的铰接结构将钻具抬升至离地30厘米以上，满足乡村道路转移的通行高度要求。设计过程中针对不同工况做了结构优化，比如针对沙质土层作业时容易塌孔的问题，螺旋叶片的导程做了收窄处理，提升土体向上输送的效率，减少孔内土体残留；针对黏重土层作业，叶片表面做了光滑圆弧过渡，减少黏土附着在叶片上导致的负载升高。装置的所有铰接销轴都设置了黄油嘴，可定期加注润滑脂降低磨损，外露的传动部件都设置了钢板防护罩，避免作业时飞溅的石块、土体击打传动件，

　　也能防止操作人员衣物卷入旋转部件。实际作业时，操作人员通过拖拉机液压系统控制支撑臂的下放与提升，结合动力输出轴的转速控制，可根据土层硬度调整钻进速度，遇到较硬的钙质结核层时，可通过短程反复提升下压的方式破碎硬质块体，避免强行钻进导致钻具变形。这款装置的结构建模完全按照实际加工工艺搭建，焊接件的焊缝预留、机加工件的公差配合、标准件的选型都符合农用机械的设计规范，可直接作为同类产品改型设计、结构校核的参考模型，也能用于作业仿真、挂载干涉检查等前期设计验证环节，减少实物试制阶段的改模成本。
