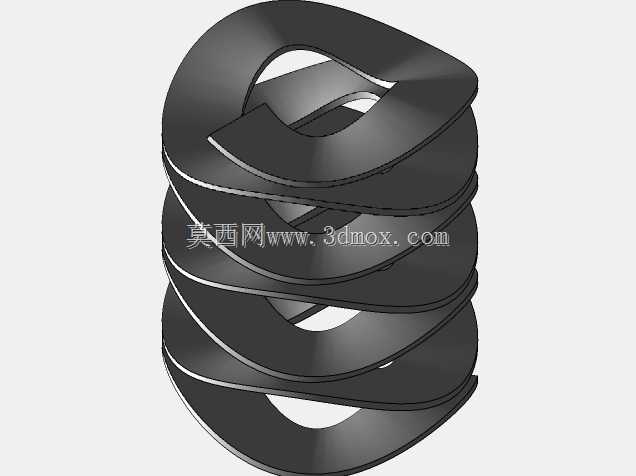

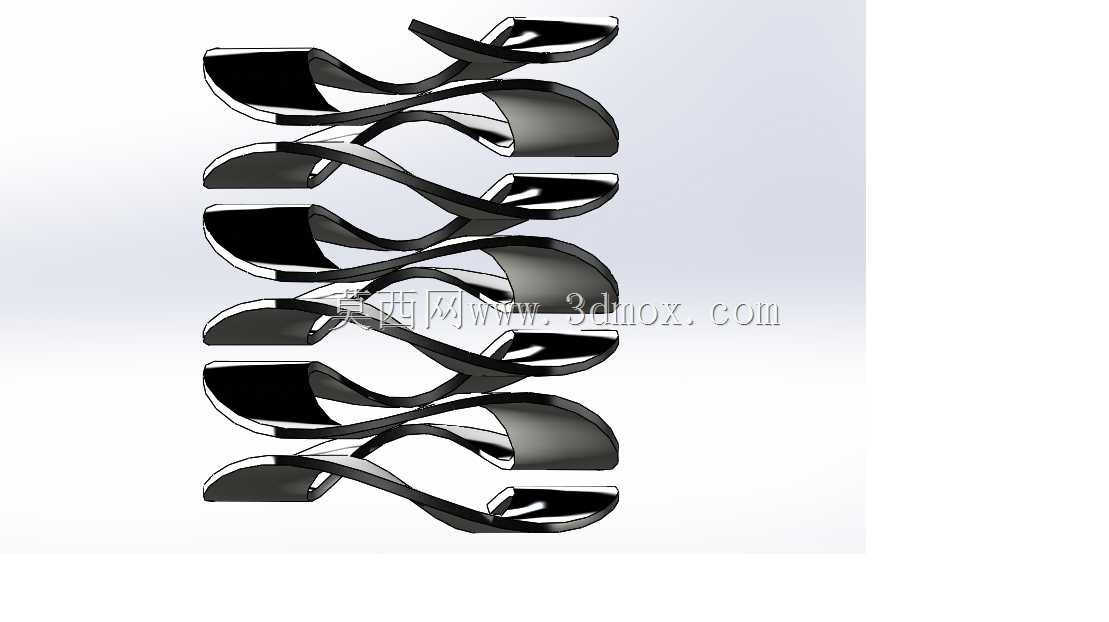

多层波峰结构波形弹性缓冲构件

　　做了十几年机械结构设计，经手的弹性元件选型没有上百也有几十种，波形弹簧这类构件在紧凑安装空间里的优势，是普通圆柱螺旋弹簧完全比不了的。很多刚入行的设计师做轴向限位、缓冲预紧的时候，第一反应都是选常规圆柱弹簧，往往到了装配阶段才发现，同等刚度和载荷要求下，圆柱弹簧的轴向安装尺寸要比波形弹簧大出近一半，要么被迫改安装腔尺寸，要么只能降低载荷参数，最后把整个结构改得面目全非。

　　这类波形弹簧的核心应用场景，基本都集中在安装轴向空间受限的部位，比如通讯设备内部的模块预紧、小型传动机构的轴承端盖预压、精密仪器的轴向缓冲限位，还有一些需要低载荷恒定预紧的装配工位。和常规弹簧靠钢丝螺旋绕制蓄能的原理不同，波形弹簧是通过薄金属板材冲压成型出连续的波浪形波峰结构，依靠每个波峰的弹性形变来提供轴向弹力，相同载荷参数下，它的轴向压缩行程占比更小，安装所需的轴向空间能压缩40%到60%，径向尺寸也可以根据安装腔的内径直接匹配，不需要额外预留弹簧径向偏移的避让空间。

　　从设计思路上来说，这类多层波形弹簧的波峰数量、波峰高度、板材厚度、层叠数量，都是直接和使用需求绑定的。如果是用于轴承预紧的场景，需要的是恒定的小载荷预压，避免轴承运行时出现轴向窜动，这时候波峰的曲率会设计得更平缓，板材厚度选偏薄的规格，层与层之间的波峰对齐装配，保证弹力输出的线性度，不会因为压缩量的小幅变化出现弹力陡增的情况。如果是用于冲击缓冲的场景，比如小型通讯设备的跌落防护部位，就会适当增加板材厚度，调整波峰的升角，让弹簧在受到瞬间冲击的时候，能通过波峰的渐进形变吸收冲击能量，不会出现刚接触就压并、完全失去缓冲作用的问题。

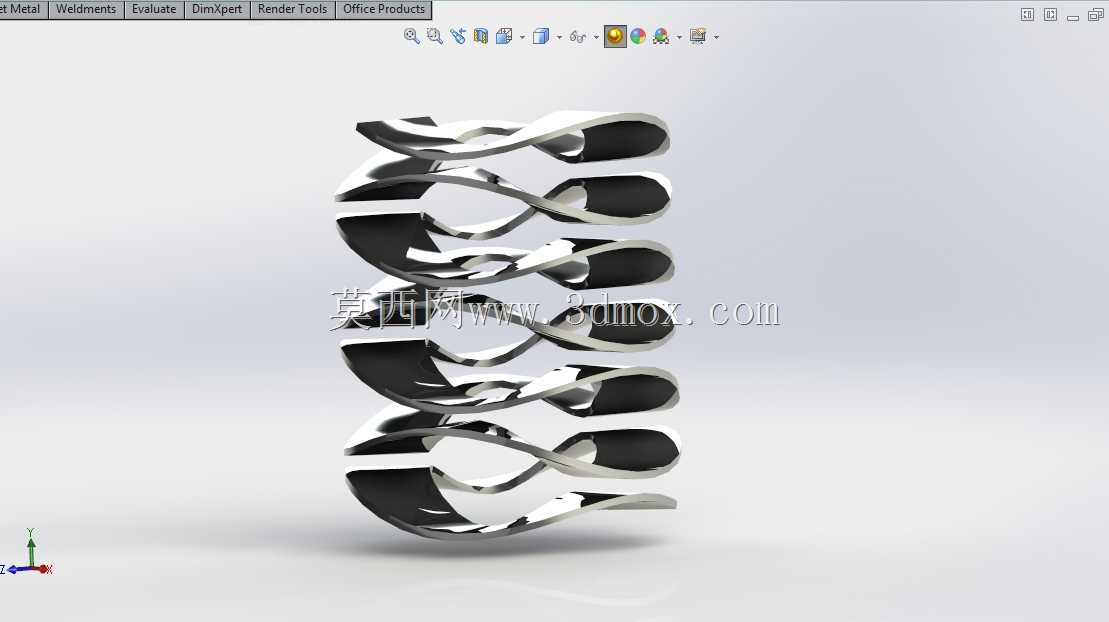

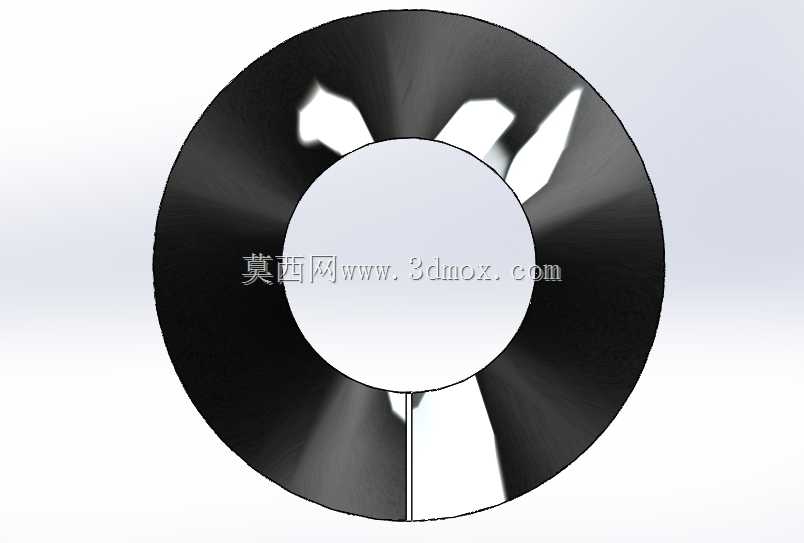

　　做这类构件的三维建模时，首先要确认的就是安装边界尺寸：径向方向，弹簧的外径要比安装腔的内径小0.2到0.5毫米，避免装配后弹簧外圈和腔壁摩擦卡滞，内径要比穿过的芯轴直径大0.15到0.3毫米，防止芯轴和弹簧内圈干涉，影响压缩行程。轴向方向的尺寸要分两个状态核算，自由状态下的高度要满足预压量要求，一般预压量控制在自由高度的15%到25%，既能保证初始预紧力足够，又不会让弹簧长期处于过大的预压形变下出现应力松弛；压并状态下的高度要小于安装腔的最小轴向间隙，避免弹簧被完全压死之后出现塑性变形，失去弹性性能。

　　很多设计师在选型或者建模的时候容易忽略一个细节，就是波形弹簧的波峰搭接位置的处理，多层结构的波形弹簧，层与层之间如果没有做错位或者定位设计，压缩的时候很容易出现层间滑移，导致弹力偏移、弹簧径向卡滞，所以建模的时候要在每层波峰的对应位置做微小的定位凸点，或者在设计要求里明确层间的装配角度，保证压缩过程中各层的波峰受力均匀，不会出现局部应力集中的问题。另外还要注意波峰和波谷位置的圆角处理，冲压成型的构件如果圆角过小，成型的时候容易出现板材开裂，后续使用过程中也会在圆角位置出现应力集中，导致疲劳寿命大幅下降，一般圆角半径不小于板材厚度的1.5倍，才能保证成型工艺性和长期使用的可靠性。

　　在实际装配场景里，波形弹簧的两端支撑面的平面度也很关键，如果支撑面有倾斜或者凸点，弹簧压缩的时候会出现受力不均，个别波峰载荷过大提前失效，所以建模的时候要保证两端的波谷位置处于同一平面，平面度公差控制在0.1毫米以内，和弹簧接触的安装端面也要做相应的平面度要求，避免偏载。和普通圆柱弹簧相比，波形弹簧的弹力一致性更好，在小载荷区间的弹力波动更小，非常适合对预紧力精度要求高的精密装配场景，比如通讯模块的射频连接器预紧，预紧力过大会压坏连接器壳体，预紧力过小会导致接触不良信号中断，波形弹簧刚好能在很小的压缩行程内提供稳定的合适弹力，这也是它在通讯类精密设备里应用越来越广的核心原因。
