万向传动UV接头精密结构设计

　　在多轴动力传输场景中，不同轴线的轴系间动力传递一直是结构设计的核心难点，尤其是存在安装偏差、运行中产生相对角位移的传动链路里，刚性联轴器无法补偿偏移量，很容易造成轴系憋劲、轴承过载、密封件早期磨损等问题，UV接头作为十字轴式万向传动结构的一种衍生构型，正是为解决这类跨轴系动力传输需求而设计的。这类接头最常见的应用场景覆盖了汽车转向操纵系统、精密机床进给传动链路、工业机器人关节末端动力输出、小型自动化设备的变向传动单元，甚至部分便携动力工具的转角输出结构中也能见到它的身影，它可以在两轴轴线存在最大35度左右夹角的工况下，稳定传递旋转扭矩，不会因为轴系间的角度偏差出现传动卡滞或扭矩传递中断的问题。

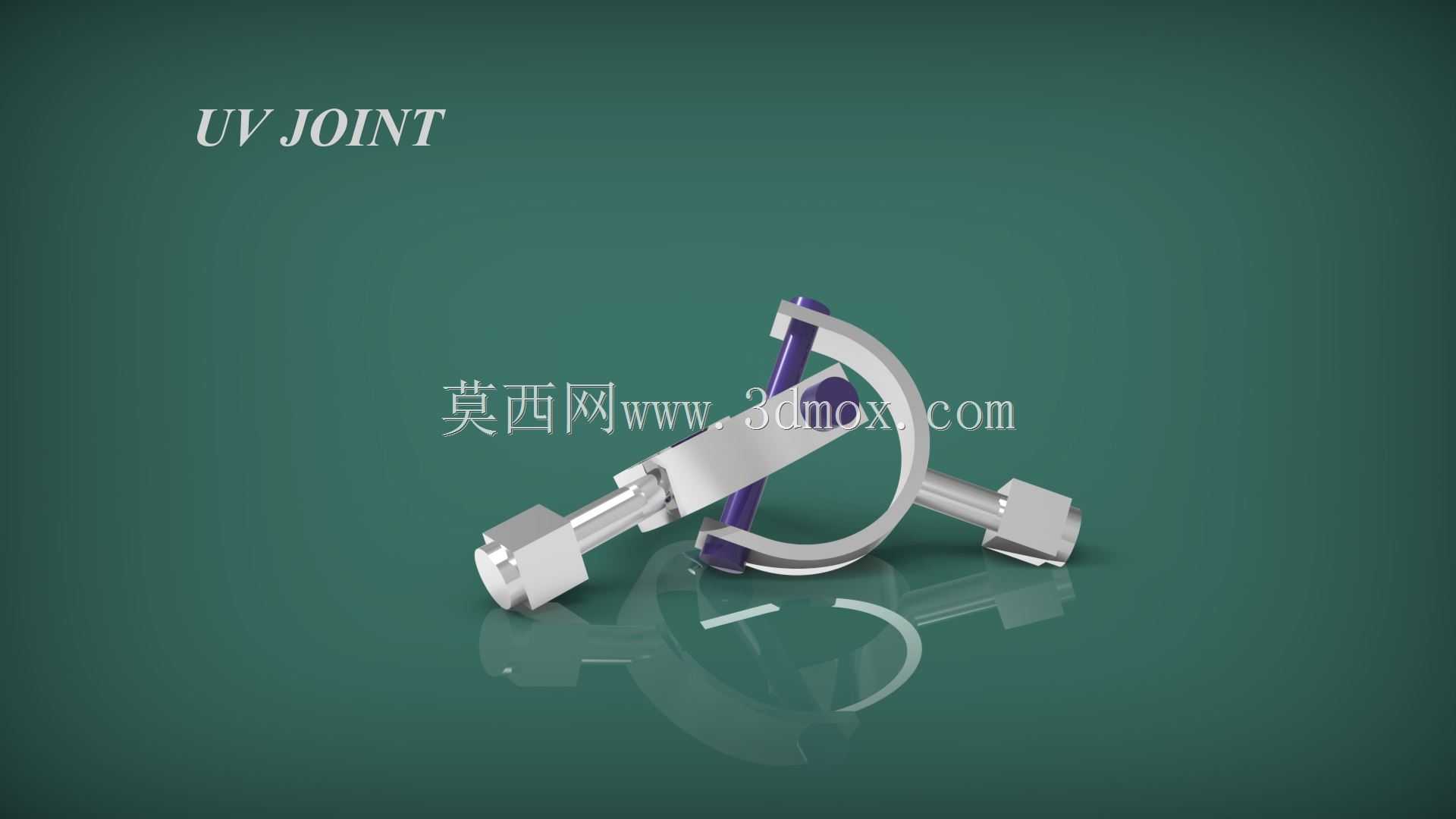

　　从功能特性上看，这款UV接头采用了十字销配合双叉架的经典万向传动结构，两个叉形架分别对接主动轴与从动轴，中间的十字形连接销作为扭矩传递的核心承载件，每个轴颈位置都预留了转动副的配合间隙，既可以保证叉架绕十字销轴颈灵活转动，又能通过精密的配合公差控制传动回程间隙，避免正反转切换时产生过大的冲击空程。和常见的单十字轴万向节不同，这款结构的叉架端部采用了外六角式的轴端对接结构，不需要额外加工键槽或法兰安装面，直接可以和配套的内六角传动孔配合装配，大幅简化了安装端的加工要求，尤其适合小扭矩、安装空间紧凑的轻型传动场景。

　　设计过程中首先要考虑的是传动过程中的等速性问题，单万向节结构在存在夹角传动时，从动轴的转速会呈现周期性的波动，夹角越大波动幅值越高，所以在布局使用时通常会成对使用这类万向接头，通过中间轴的相位匹配抵消转速波动，实现近似等速的传动效果，这也是为什么很多精密进给设备里会采用双万向节串联的布局方案。结构强度校核层面，十字销的轴颈直径、叉架的根部厚度是核心承载尺寸，这款结构的十字销采用了一体化加工的构型，避免了装配式十字销的连接松动风险，叉架的U型开口尺寸经过匹配计算，保证在最大摆角状态下叉架内壁不会和十字销的端部产生运动干涉，同时叉架的外侧圆弧过渡处理，既减少了结构的应力集中，也避免了转动过程中剐蹭周边的安装腔体。

　　安装边界方面，这款接头的整体回转外径控制在较小的尺寸范围内，安装时需要预留足够的摆动空间，尤其是在最大夹角工况下，叉架端部的回转轨迹不能和周边的固定结构产生干涉，对接轴的插入深度有明确的限位台阶，装配时不能过度顶压导致转动副被锁死，两个对接轴的轴线偏移角度不能超过设计允许的最大值，否则会大幅提升十字销轴颈的接触应力，缩短部件的使用寿命。日常使用中，十字销的转动副位置需要预留润滑通道，长期运行时定期补充润滑脂可以降低摩擦磨损，尤其是在高转速、连续运转的工况下，良好的润滑可以避免转动副出现咬合卡滞的问题。

　　从结构细节上看，这款接头的所有棱边都做了倒角处理，没有尖锐的加工毛刺，既方便装配时的导向插入，也避免了安装过程中划伤操作人员或周边的密封元件。叉架和轴端的连接位置采用了等强度设计，轴颈的过渡位置做了圆弧卸荷槽处理，有效降低了交变载荷下的应力集中系数，提升部件的疲劳寿命。和球笼式等速万向节相比，这类UV接头的结构更简单，加工成本更低，维护更方便，虽然单节使用时存在转速波动，但在对传动等速性要求不是极端严苛、安装空间受限、成本控制要求高的场景下，有着不可替代的应用优势。在一些小扭矩的手动操纵机构里，比如设备的调节手柄传动链路、阀门的远距离操纵结构中，这类结构甚至不需要额外的润滑维护，依靠材料本身的耐磨特性就可以实现长期无故障运行。
