反向挤压成型工艺仿真结构三维设计

　　反向挤压作为金属塑性成型领域应用极广的工艺手段，在有色金属型材、薄壁壳体类零件、高精度中空结构件的批量生产环节占据核心地位，这套结构设计围绕反向挤压过程的模腔受力、金属流动规律做了完整的三维构型与仿真前置处理，能够直接对接结构力学求解模块完成全工序的应力应变推演。从实际生产场景来看，反向挤压区别于正向挤压的核心特征是挤压轴运动方向与金属流出模孔的方向相反，挤压过程中铸锭与挤压筒内壁之间不存在相对滑动，摩擦损耗较正向挤压降低三成以上，尤其适合大长度、薄壁、壁厚均匀性要求高的铝、铜合金型材生产，在民用建材、电子通讯散热壳体、新能源汽车电池包结构件的生产线上，反向挤压工艺的良品率、生产效率都显著优于传统正向挤压方案。

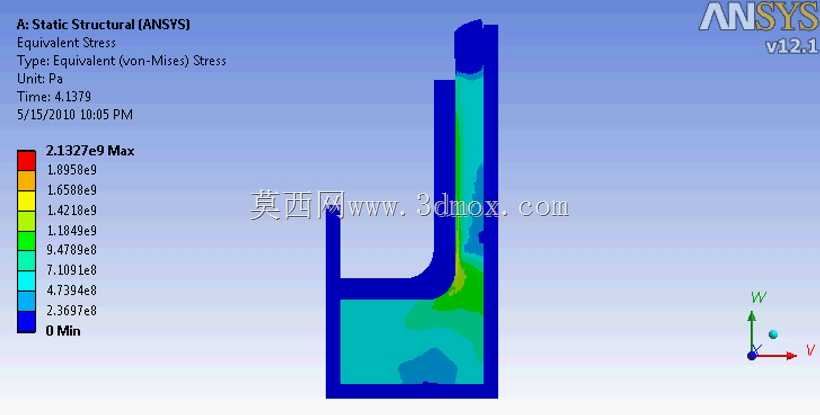

　　这套三维结构在设计阶段首先明确了挤压工作区的边界约束：挤压筒内壁做了高精度的同轴度公差约束，模腔入口处设计了15度的导流锥角，避免金属在流入成型区时出现紊流、折叠等成型缺陷，挤压冲头的工作端面做了圆弧过渡处理，减少高应力集中区域的出现，从仿真云图的应力分布结果可以看到，冲头与模腔拐角位置是等效应力峰值区域，设计时针对该区域做了局部增厚、圆角优化，将峰值应力控制在模具材料的许用应力范围内，避免长期循环载荷下出现疲劳开裂。在安装边界的尺寸匹配上，整套挤压结构的外径与常规卧式挤压机的挤压筒内径做了适配，冲头的连接端采用标准的梯形螺纹接口，能够直接替换现有生产线上的正向挤压工装，不需要对设备主体做额外改造，

　　模座的定位销孔位置与通用挤压模架完全匹配，安装时只需要完成同轴度找正即可投入生产调试。从金属流动的设计逻辑来看，反向挤压过程中金属的变形区集中在模口附近的狭窄区域，铸锭外层金属不参与相对流动，因此成品的表面质量更稳定，不会出现正向挤压中常见的表皮擦伤、粗晶环等缺陷，这套结构在模腔的工作带长度上做了差异化设计，壁厚较厚的区域工作带长度适当增加，壁厚较薄的区域缩短工作带长度，保证金属从模孔各个位置流出的速度均匀一致，避免成品出现波浪、扭拧、壁厚不均等问题。针对实际生产中容易出现的闷车、压余分离困难等问题，结构设计时在挤压筒的末端预留了压余剪切的让位空间，剪切刃口与挤压筒端面的贴合间隙控制在0.1mm以内，保证压余能够被整齐切除，

　　不会在模腔残留金属碎屑影响下一件产品的成型质量。冲头内部设计了循环冷却通道，能够在连续生产过程中通入冷却介质对冲头进行降温，避免冲头长期在高温环境下工作出现硬度下降、变形过量等问题，冷却通道的走向避开了冲头的高应力区域，不会对冲头的结构强度造成负面影响。从仿真分析的结果来看，在额定挤压力作用下，模腔的弹性变形量控制在0.02mm以内，能够满足高精度型材的尺寸公差要求，挤压过程中金属的流动速度差控制在5%以内，不会出现明显的流速不均导致的成型缺陷，整套结构的受力传递路径清晰，挤压力从冲头传递到金属坯料，再通过模腔传递到模座与设备梁体，没有额外的受力分支，结构刚度能够满足满负荷连续生产的要求。在实际投产前的调试阶段，这套三维模型还可以直接用于挤压工艺参数的虚拟调试，通过调整挤压速度、坯料预热温度、模具预热温度等参数，模拟不同工况下的成型效果，减少现场试模的材料损耗与调试时间，尤其对于多腔、复杂截面的型材产品，虚拟调试能够提前发现金属流动的死角、应力集中的位置，在设计阶段就完成结构优化，避免模具加工完成后再做返修，大幅缩短新产品的开发周期。
