尼奥普兰长途旅游客运大巴三维结构设计

　　长途公路客运与跨城旅游接驳场景中，三轴豪华大巴的结构布局直接决定载客容量、行驶稳定性与长途乘坐体验，本次尼奥普兰Tourliner巴士的三维结构设计，完全围绕真实干线客运工况展开，从整车外覆盖件曲面到行走机构布置，均参照实车测绘尺寸搭建，可直接用于商用车结构教学、客运装备选型演示、车辆外观改装方案验证等场景。

　　整车外廓尺寸严格对标实车参数，车体总长13260mm，车体总高3800mm，属于大型高三级长途客车范畴，该尺寸边界首先要满足公路营运客车的外廓限值要求，同时要兼顾车内站立高度、行李舱容积与风阻表现。设计之初首先确定三轴行走布局：前桥为转向桥，中后双桥为驱动承重桥，相邻车轴的中心间距设定为2063mm，包含轮胎外缘的整车轴组总占用长度为2550mm，该轴间距布置一方面可以把13米级车体的轴荷分配控制在法规允许范围内，避免单轴超载，另一方面双桥承重结构可以承载满员乘客+底部大容量行李舱的总重量，在高速长途行驶时大幅提升轮胎接地冗余度，单胎出现爆胎工况时剩余车轴仍可维持车体姿态稳定。

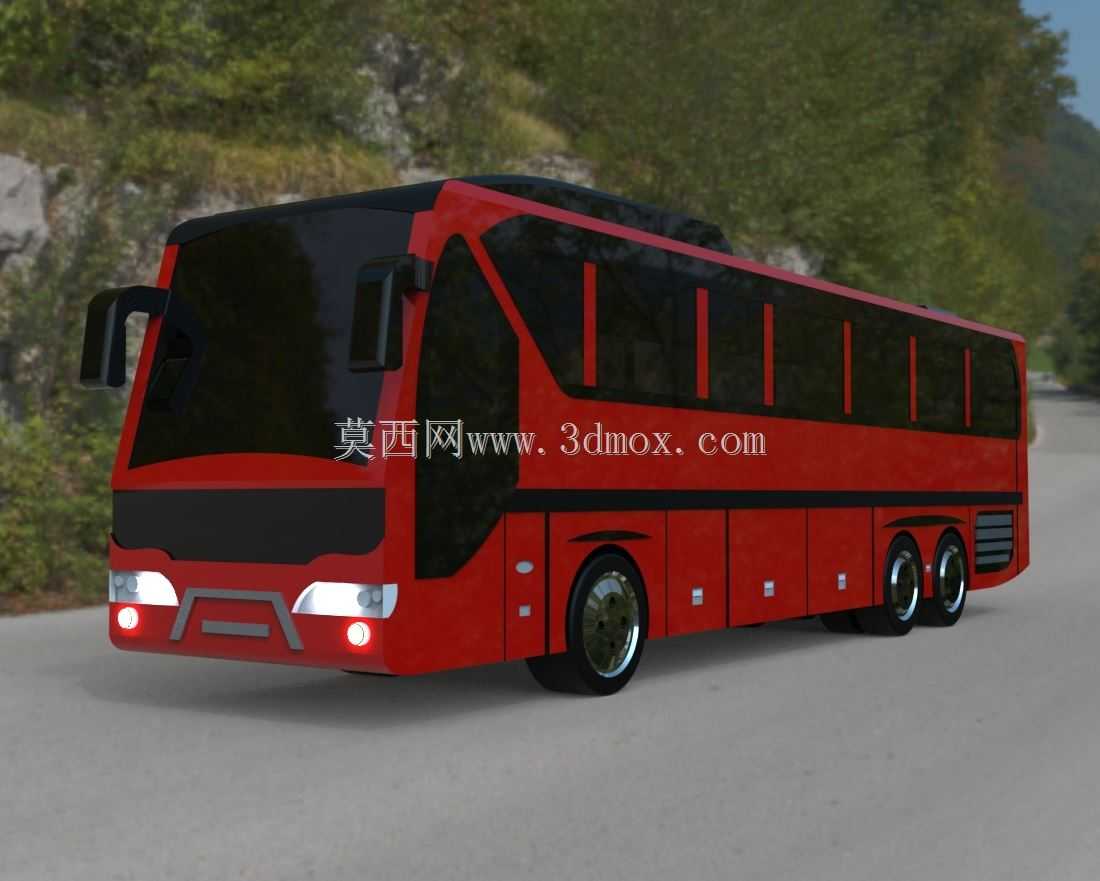

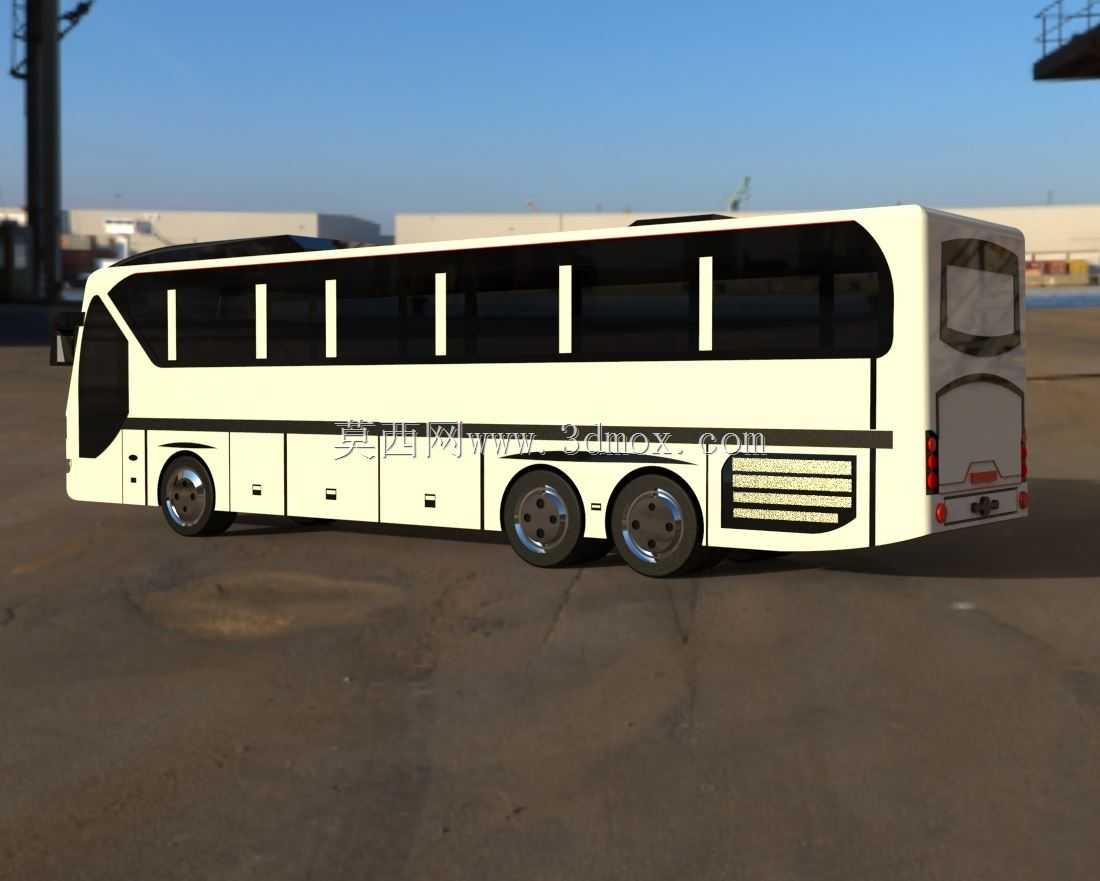

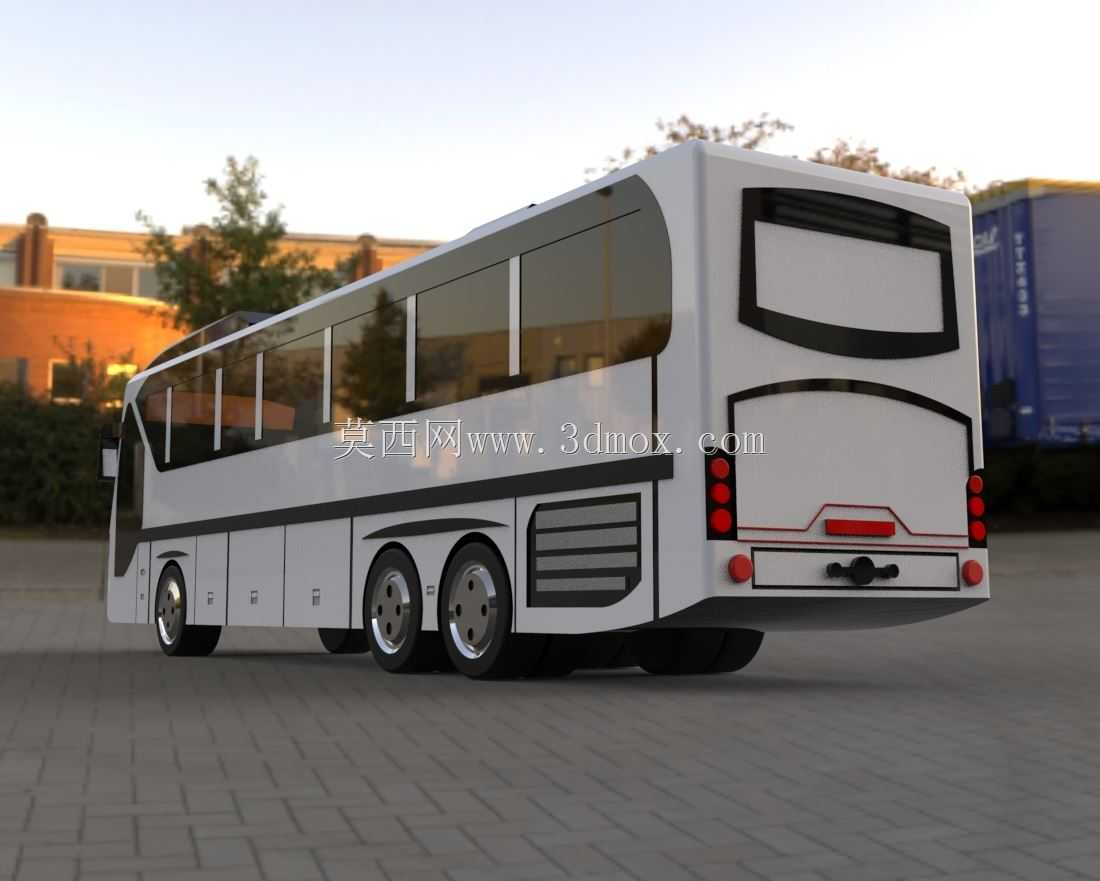

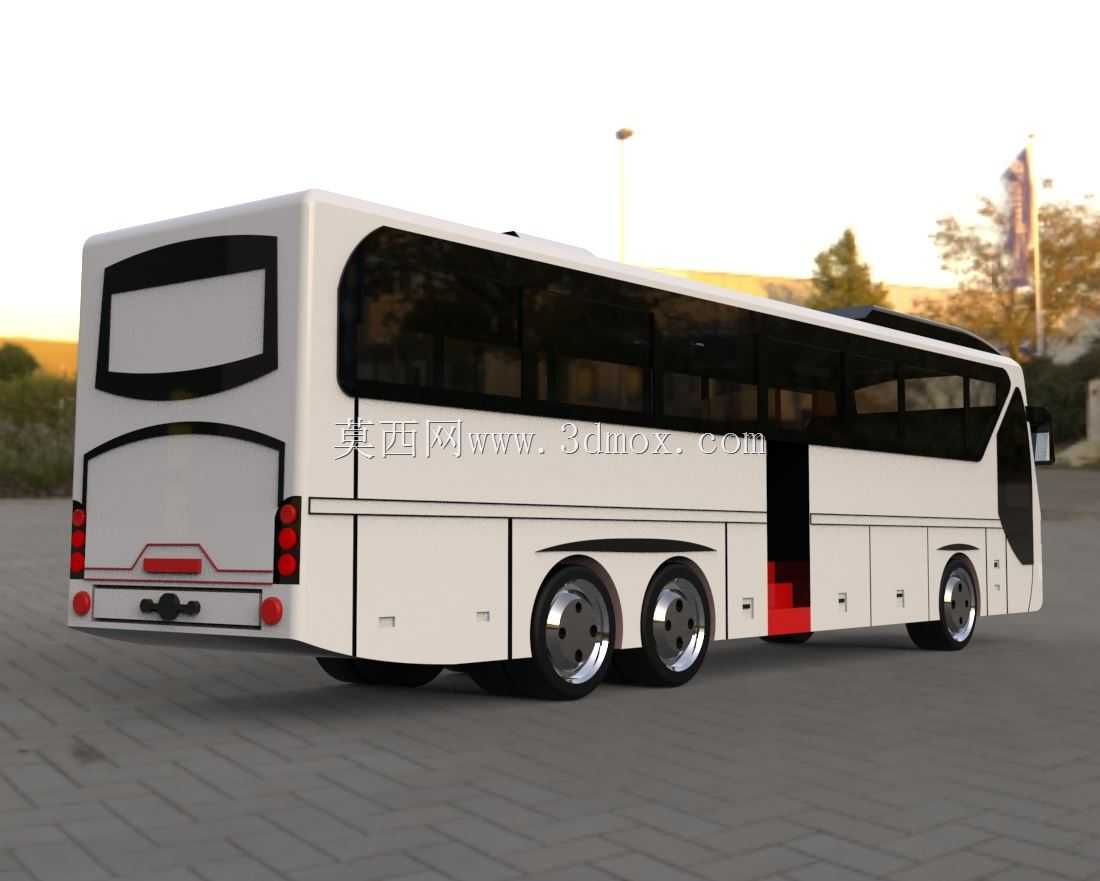

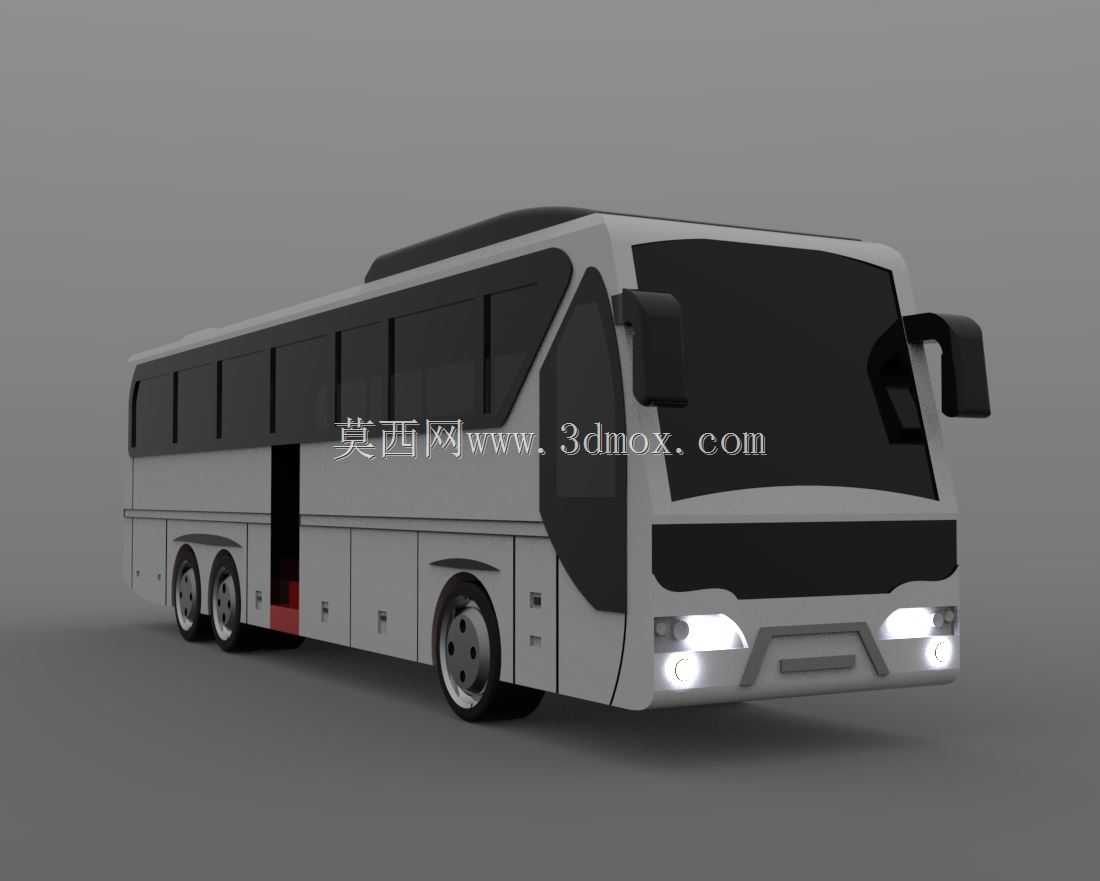

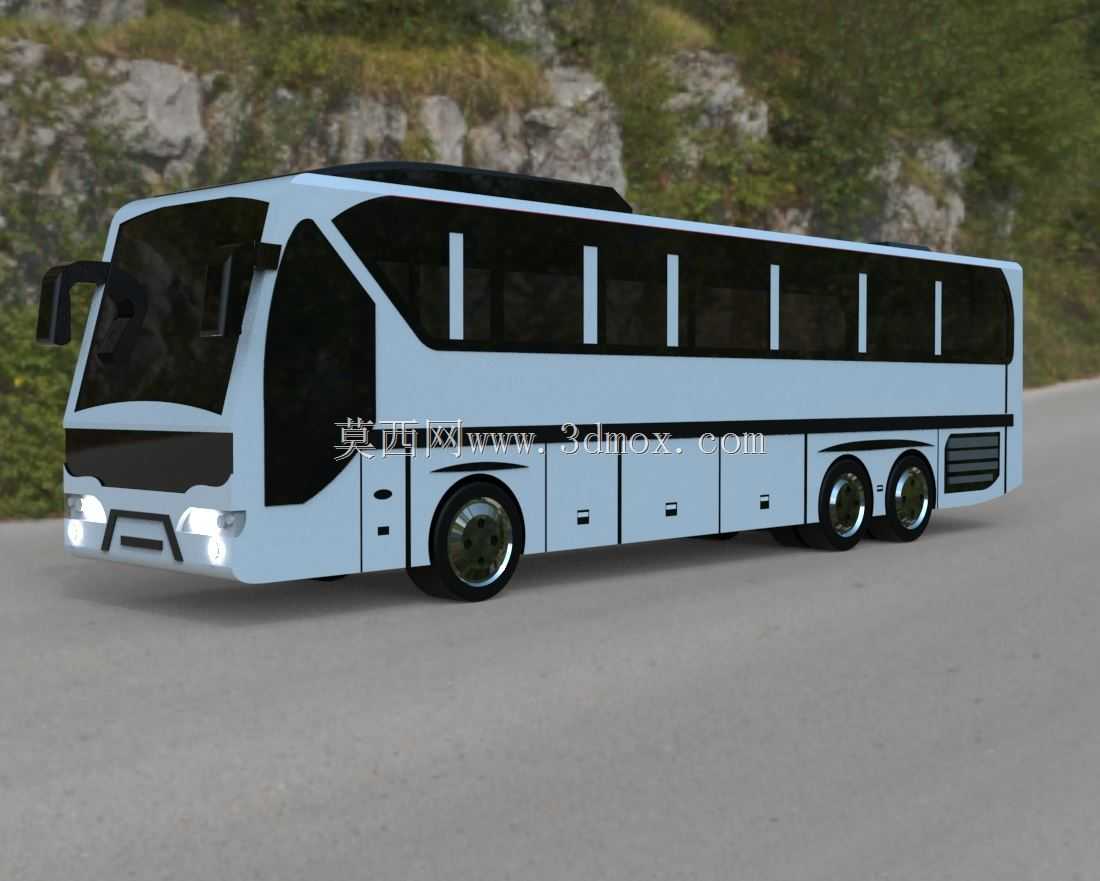

　　车体侧面采用全通式大曲面观景窗设计，车窗下沿高度距离地板约900mm，匹配客运座椅的乘坐视线高度，乘客落座后无需抬头即可获得开阔侧方视野，车窗上沿贴合车顶圆弧过渡，避免直角接缝带来的风噪与应力集中。车身侧围蒙皮采用分段式张紧结构，侧围行李舱门沿轴距区间均匀布置，舱门开口高度延伸至车架下沿以上，舱内净深可容纳28寸行李箱竖向放置，满足跨城客运旅客大件行李存放需求。车头部位采用大倾角流线型挡风玻璃，玻璃曲率经过光顺处理，雨刮转轴布置在挡风玻璃下沿黑区内部，外露部件做隐藏式处理，既降低高速行驶风阻，也减少正面迎风面积带来的油耗增益。车尾部分的设计兼顾散热与后视辨识度：后围上部设置内嵌式后挡风玻璃，玻璃下方布置横向贯通式装饰灯带安装位，左右两侧竖向排布尾灯组，集成刹车灯、转向灯、示宽灯与倒车灯功能，后围下部预留散热通风格栅，正对发动机舱散热模块，格栅叶片角度导向行车气流，车辆高速行进时可主动为冷却系统提供撞风风量，车尾最下端设置防撞缓冲梁与拖车接口，符合商用车后下部防护要求，防止小型车辆追尾时钻入车体下方。

　　行走机构部分，六个车轮均匹配重载商用车轮胎，轮拱外沿与轮胎之间预留120mm跳动间隙，满足车辆满载过颠簸路面时悬架弹簧压缩行程的避让需求，不会出现轮胎剐蹭轮眉的问题。车架采用贯通式大梁结构，大梁上沿与地板骨架焊接为整体，侧围立柱从地板骨架一直延伸至车顶横梁，形成封闭环笼式车身结构，侧翻工况下车体生存空间的变形量可控制在安全阈值内。车内平面布局按照常规长途客运配置，可布置50+1个乘客座椅，座椅间距设定为780mm，匹配长途乘坐腿部空间需求，车内中部设置贯通式走道，走道宽度≥350mm，满足乘客通行与应急疏散要求，驾驶区与乘客区之间设置半高隔离围挡，驾驶位周边集成仪表台、换挡机构与车门控制开关，驾驶员操作视野覆盖车头前方与两侧外后视镜，A柱盲区角度控制在合理区间。

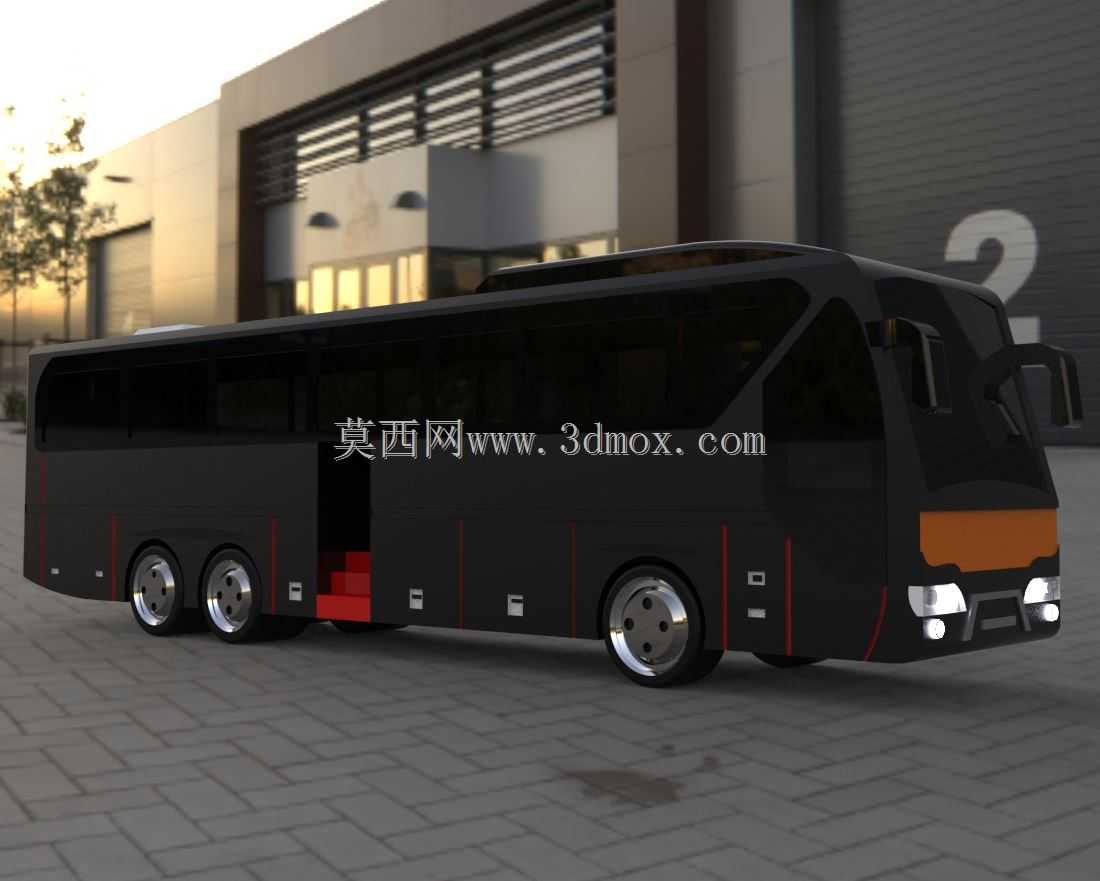

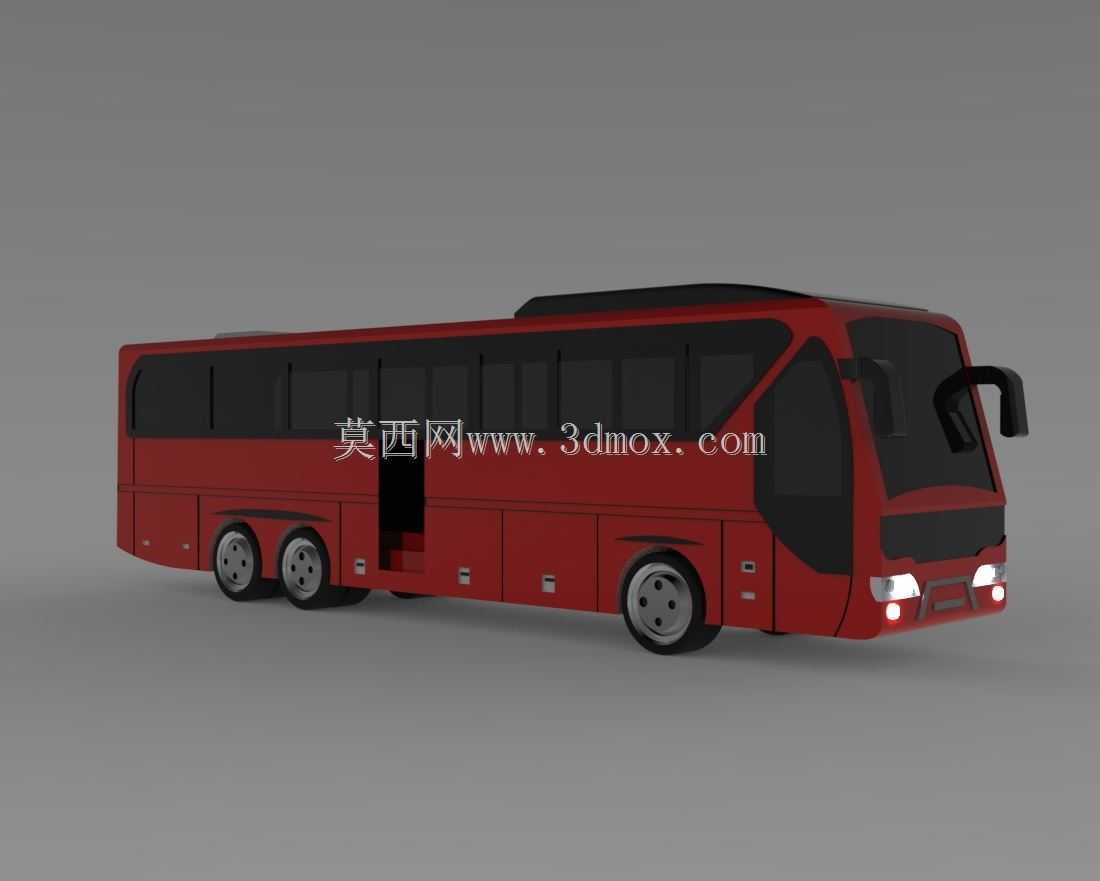

　　建模过程中先以实车测绘点云为基础搭建整车骨架控制线，再依次叠加外覆盖件、玻璃、灯具、行走机构、内饰占位结构，所有相邻部件之间的装配间隙均参照实车装配公差设定，比如侧窗玻璃与窗框的密封胶条间隙预留8mm，行李舱门与侧围蒙皮的配合间隙控制在4mm，既保证外观分缝均匀，也符合实际车辆装配工艺逻辑。渲染阶段通过材质区分还原车身金属漆、深色隐私玻璃、橡胶轮胎、塑料保险杠等不同部件的表面质感，可直观呈现整车完工后的真实外观效果，结构设计人员可直接基于该模型校核整车尺寸边界、轴荷布置与部件安装空间，无需反复搭建基础车体框架。
