乘用轿车正面刚性柱碰碰撞仿真分析

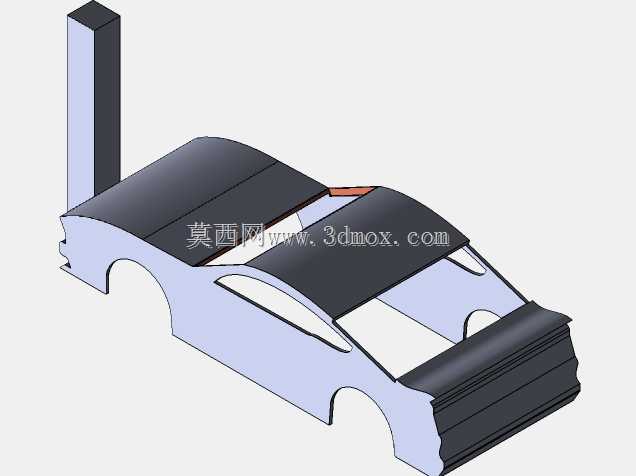

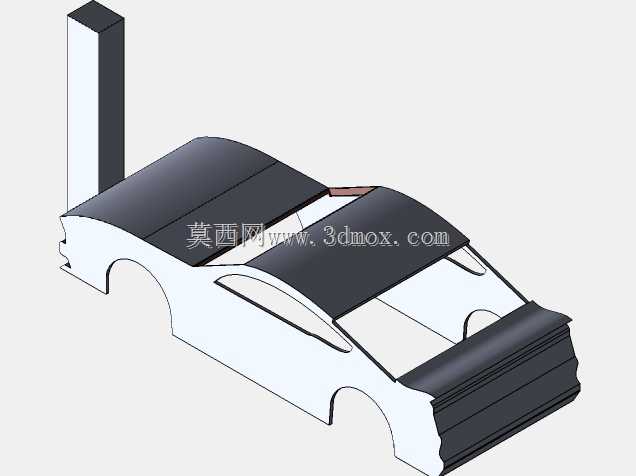

　　这套面向整车被动安全开发的柱碰仿真工况，核心是复现车辆以较高行驶速度正面撞击道路刚性柱状障碍物的力学响应过程，区别于常规全宽正面壁障碰撞，柱状障碍物的接触面积远小于平面壁障，碰撞载荷会集中在车头极窄的纵向区域，对前纵梁、吸能盒、前舱结构的局部抗侵入能力提出了更严苛的要求，也是整车安全开发中必须覆盖的典型事故场景，现实中对应车辆撞击路灯杆、道路标识立柱、路口固定柱状设施的事故形态。整个仿真模型的搭建先从整车白车身与外覆盖件的几何梳理入手，建模阶段特意保留了车头前部的主要承力结构：左右两根前纵梁沿整车纵向布置，是碰撞过程中最核心的吸能传力路径，前端装配的可拆卸吸能盒设计为带诱导槽的薄壁压溃结构，低速碰撞时优先通过褶皱变形吸收能量，

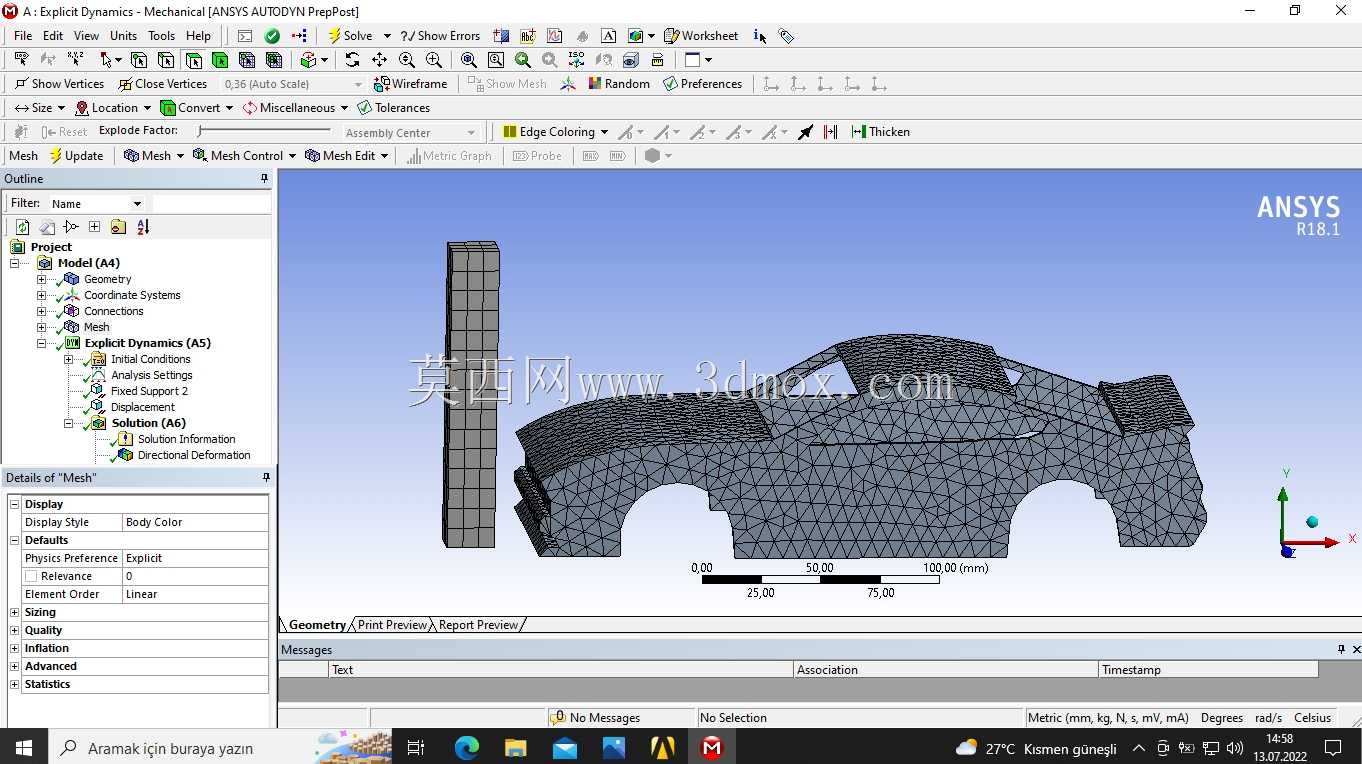

　　避免纵梁本体发生不可逆损伤，降低事故后的维修成本；前防撞横梁采用横向布置的薄壁梁结构，两端通过安装法兰与吸能盒连接，碰撞接触瞬间先把局部集中的柱体接触力向左右两侧纵梁分流，避免载荷全部集中在单侧纵梁上。车身本体的壳单元网格划分遵循碰撞仿真的通用规范，碰撞核心变形区的网格尺寸控制在更小的量级，远离碰撞区的后排座舱、车尾区域可以适当放大网格尺寸，在保证计算精度的前提下控制整体单元规模，缩短求解周期。材料赋值环节，车身覆盖件与主要承载结构分别匹配对应的车用材料参数，薄壁钣金件采用考虑应变率效应的塑性随动材料模型，能够准确还原高速冲击下材料的屈服、强化与失效行为，模型中设定的车身钣金厚度覆盖了量产乘用车的常规厚度区间，

　　不同部位根据承载需求差异化分配：前舱内部的非承载装饰件、导流罩厚度更薄，座舱周边的A柱、门槛梁、防火墙区域则采用厚度更大的高强度钣金，构建起完整的乘员舱保护刚性框架。碰撞障碍物按照刚性柱碰的试验规范设置为垂直于地面的柱状刚性体，柱体的直径、安装位置都对齐实车碰撞试验的布置要求，柱体中心线与整车纵向中心线重合，保证车辆正中部直接撞击柱体，接触类型采用自动单面接触兼顾车身钣金自身的褶皱自接触，同时设置整车与刚性柱之间的面到面接触，摩擦系数取路面与钣金接触的工程常用值，避免碰撞过程中出现部件穿透的计算错误。边界条件上，为整车所有部件赋予沿纵向向前的初始速度，对应车辆高速行驶的碰撞初速度，重力场按照整车竖直向下的方向加载，还原真实路面上的车辆受力状态，地面设置为刚性支撑面，轮胎与地面之间保留接触约束，避免碰撞过程中整车出现无约束的刚体漂移。求解输出的结果覆盖了被动安全分析所需的全部核心物理量：碰撞过程的整车变形动画可以逐帧观察车头结构的压溃顺序，碰撞接触后最先发生变形的是前保险杠蒙皮与防撞横梁，横梁接触柱体后快速发生弯曲变形，随即把载荷传递给后方的吸能盒，吸能盒按照预设的诱导槽轨迹逐级发生叠缩褶皱，把碰撞动能通过塑性变形转化为耗散能；如果吸能盒的压溃行程完全耗尽，剩余的碰撞载荷会继续向后传递到前纵梁，纵梁前段会按照设计的折弯诱导位置发生有序弯折，引导碰撞能量向整个前舱区域分散，尽可能减少向后传递到乘员舱的冲击载荷。

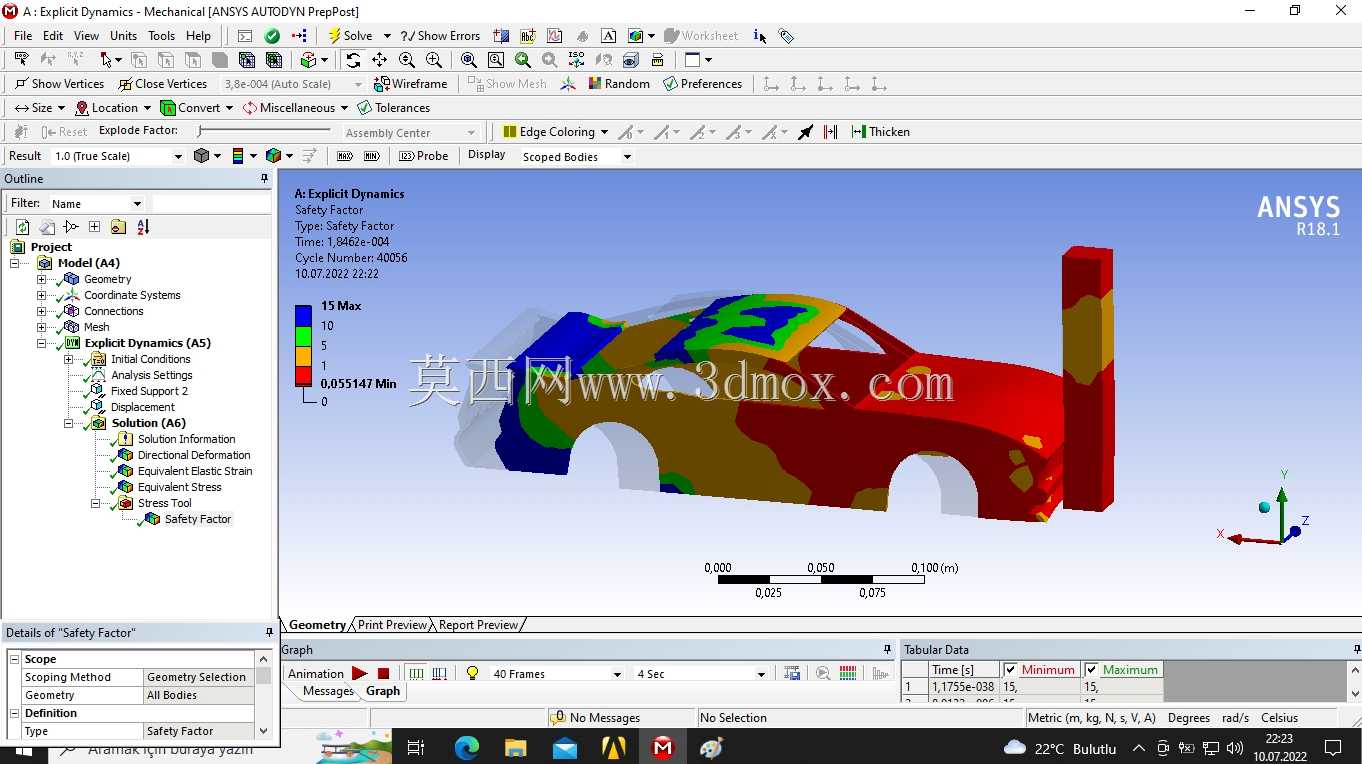

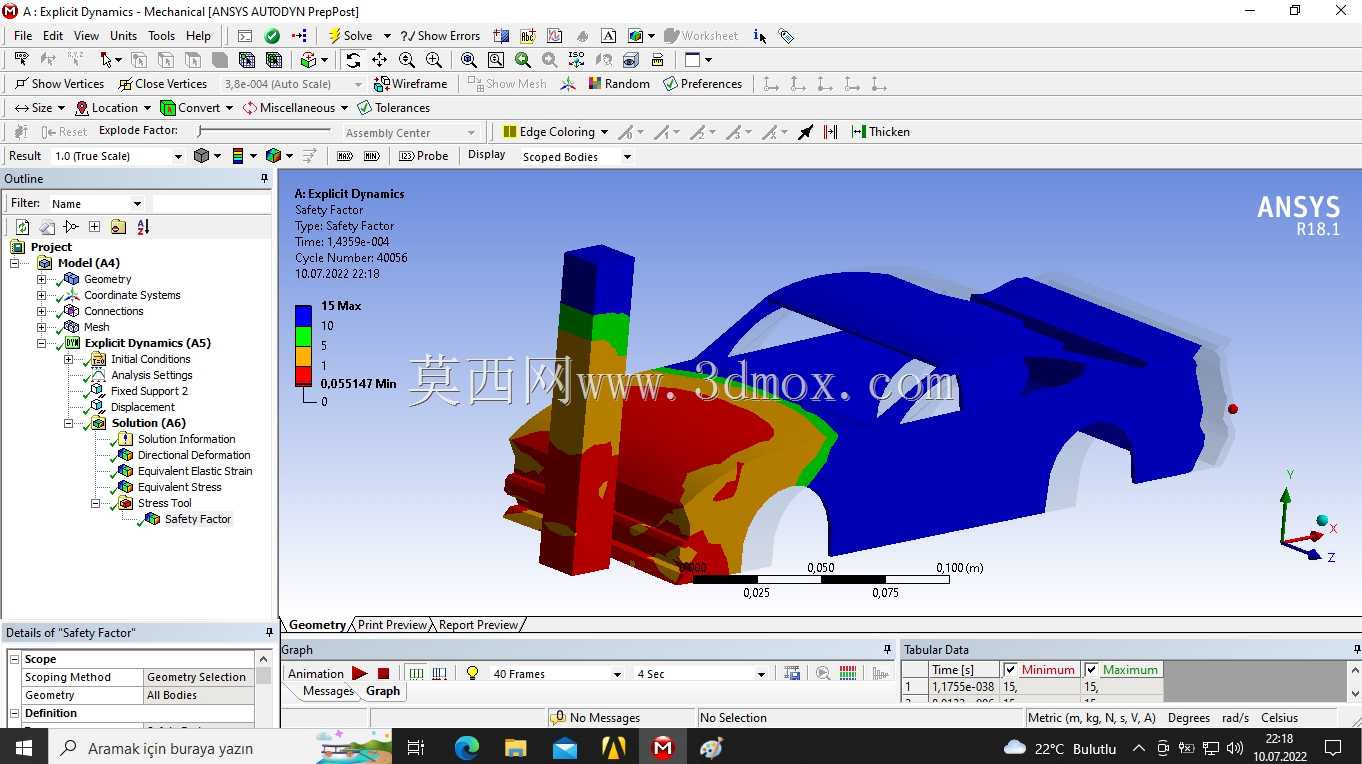

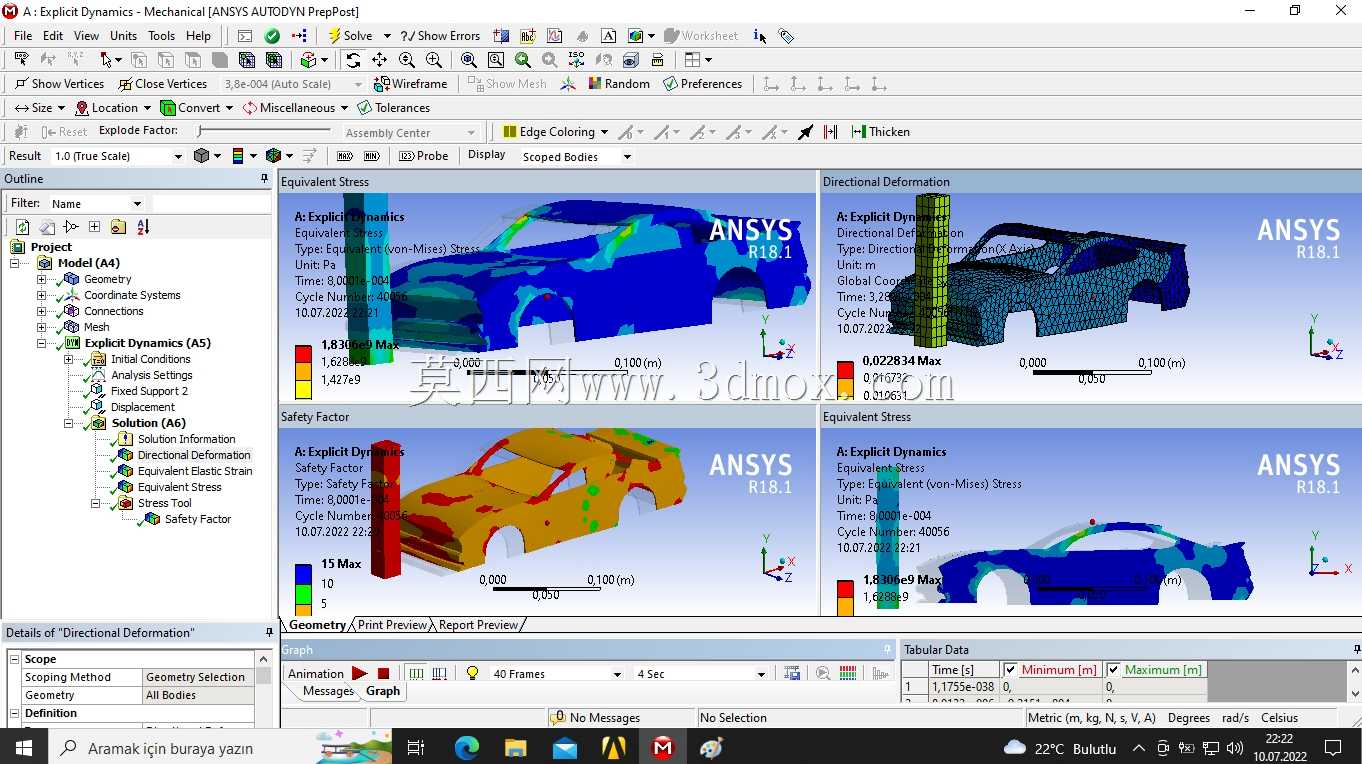

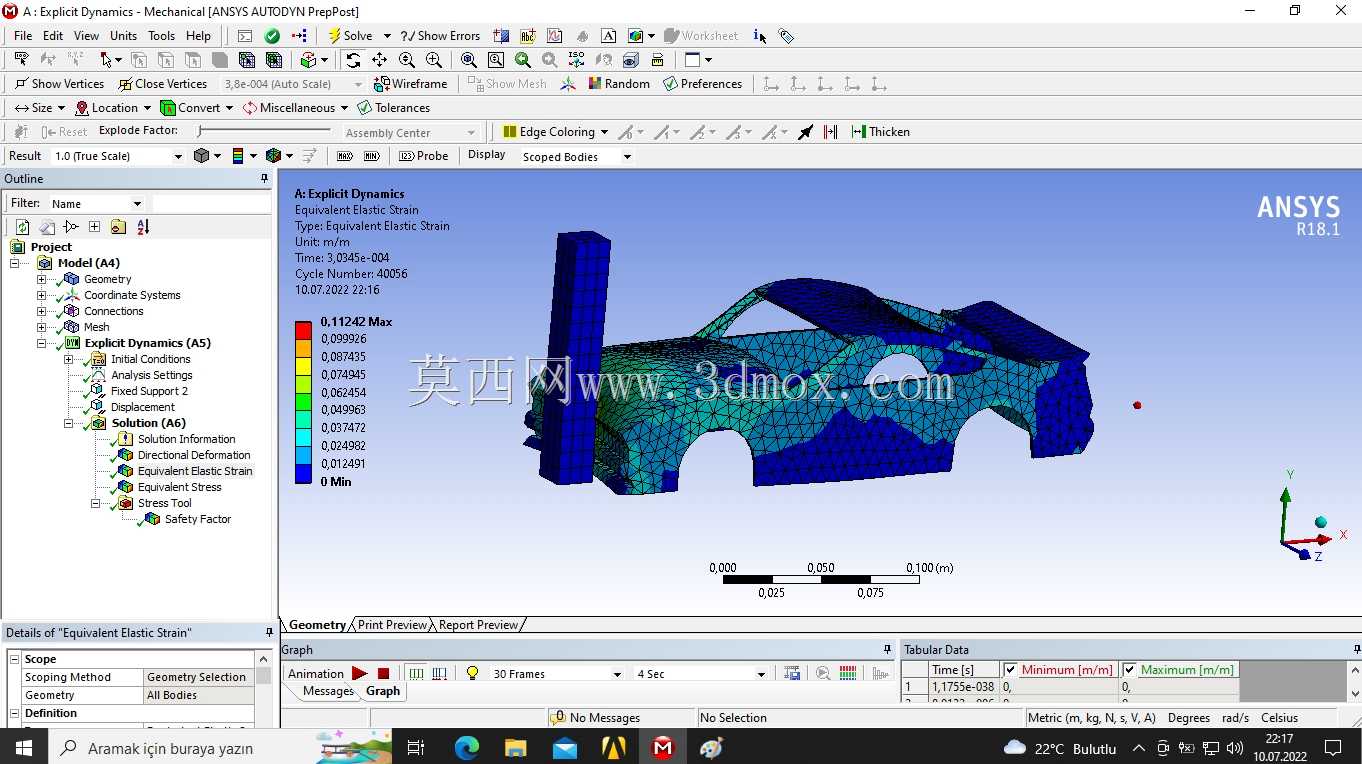

　　后处理中输出的方向变形云图可以直观读取防火墙、脚踏板区域、A柱根部的侵入量，工程上会严格要求这些乘员舱周边区域的侵入量控制在安全阈值以内，避免碰撞后部件挤压乘员生存空间；等效应力云图可以清晰呈现碰撞过程中各部件的应力分布，识别出应力远超材料抗拉强度的失效区域，判断结构是否会出现断裂、脱落的风险；等效塑性应变云图则用来量化每个部件的塑性变形程度，定位变形过度的薄弱区域，为后续结构优化提供依据。弹性应变结果可以区分结构中的弹性变形与永久塑性变形，碰撞结束后能够回弹复位的弹性变形不会造成部件永久损坏，而超过材料屈服极限的塑性变形区域就是碰撞后需要更换或者维修的部位。安全系数分布结果则把整个车身的结构裕量可视化，对于碰撞过程中安全系数过低、容易发生瞬时失效的部件，可以通过调整板材厚度、更换更高强度等级的材料、增加加强筋或者优化诱导结构的方式进行改进，比如在纵梁内侧增加局部加强贴板，或者调整吸能盒的诱导槽间距，让压溃过程的反力曲线更加平稳，避免出现瞬间峰值力过大或者吸能不足的问题。这套仿真工况的建模逻辑完全贴合整车正向开发中的安全性能验证流程，在实车碰撞试验之前通过多轮仿真迭代，就能提前识别车头结构的传力路径缺陷，大幅减少后期实车试验的轮次，降低开发成本，也能为车身结构的轻量化优化提供数据支撑，在保证碰撞安全性能的前提下尽可能降低车身重量，兼顾整车能耗表现。
