轿车尾部后保险杠与尾灯总成结构设计

　　这套尾部总成方案围绕乘用轿车后向防护与灯光信号两大核心功能展开，把后保险杠蒙皮、左右尾灯组、下部扩散造型、反光标识以及顶部固定式尾翼作为一个整体外饰模块进行协同建模，适合在概念车外饰评审、改装件开发、车身尾部断面校核和教学演示中使用。

　　从实际装车边界看，后保险杠需要覆盖车尾两侧的吸能盒与后纵梁后端区域，蒙皮左右包角向轮罩方向延伸，形成与后翼子板、行李箱盖和后侧围相匹配的分缝。建模时先以后围钣金、尾灯安装板和行李箱密封面为基准确定主断面，再向外偏移出蒙皮厚度与安装间隙。保险杠中部保留牌照安装面，两侧预留尾灯贴合轮廓，下部则通过内收的扩散器造型引导车底气流，同时为排气管或拖车钩盖板留出避让空间。

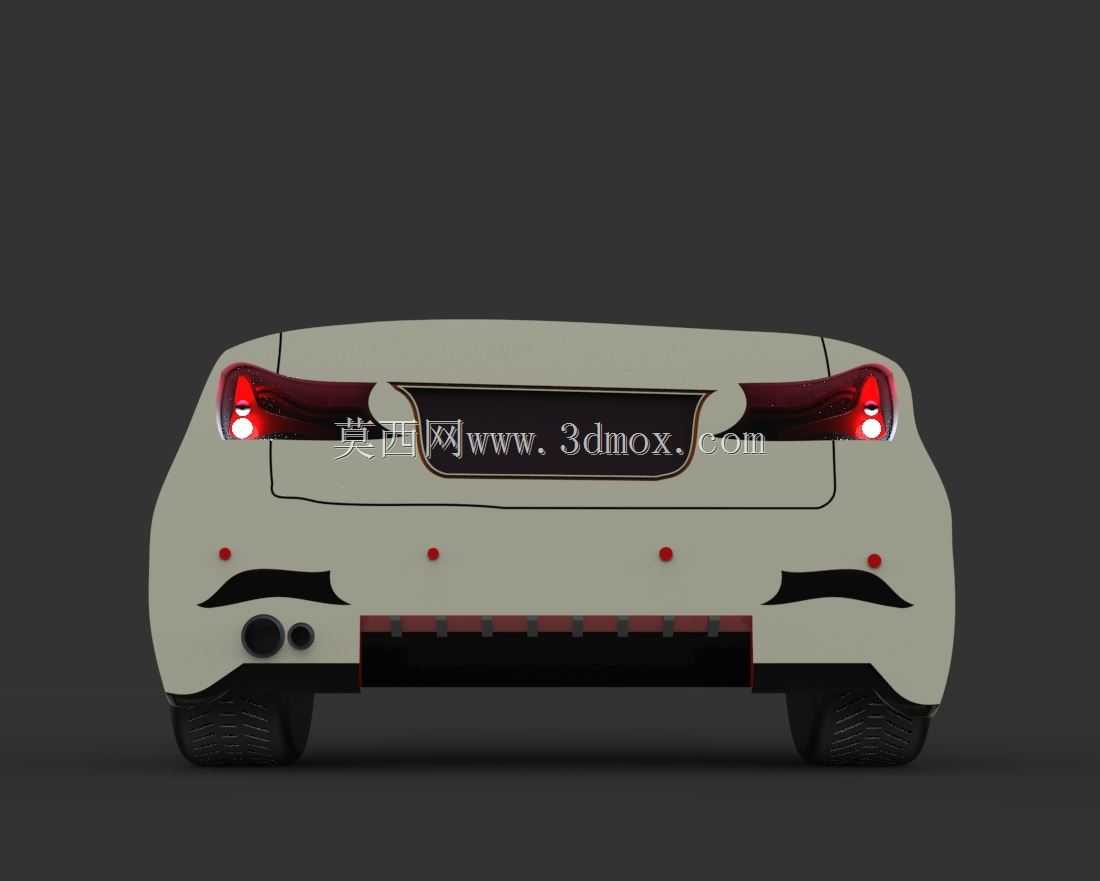

　　尾灯采用左右对称的狭长灯腔布局，灯体向侧围方向有一定包角，能够在正后方和侧后方同时提供信号可视范围。灯腔内部区分制动、位置、转向和回复反射等功能区域，红色透光面与深色饰框形成层次。灯具与保险杠、行李箱盖之间的配合面需要控制均匀间隙，安装点通常布置在灯壳后侧和内侧支架上，既保证灯具定位刚性，也便于总装时从车内或行李箱侧进行紧固件操作。

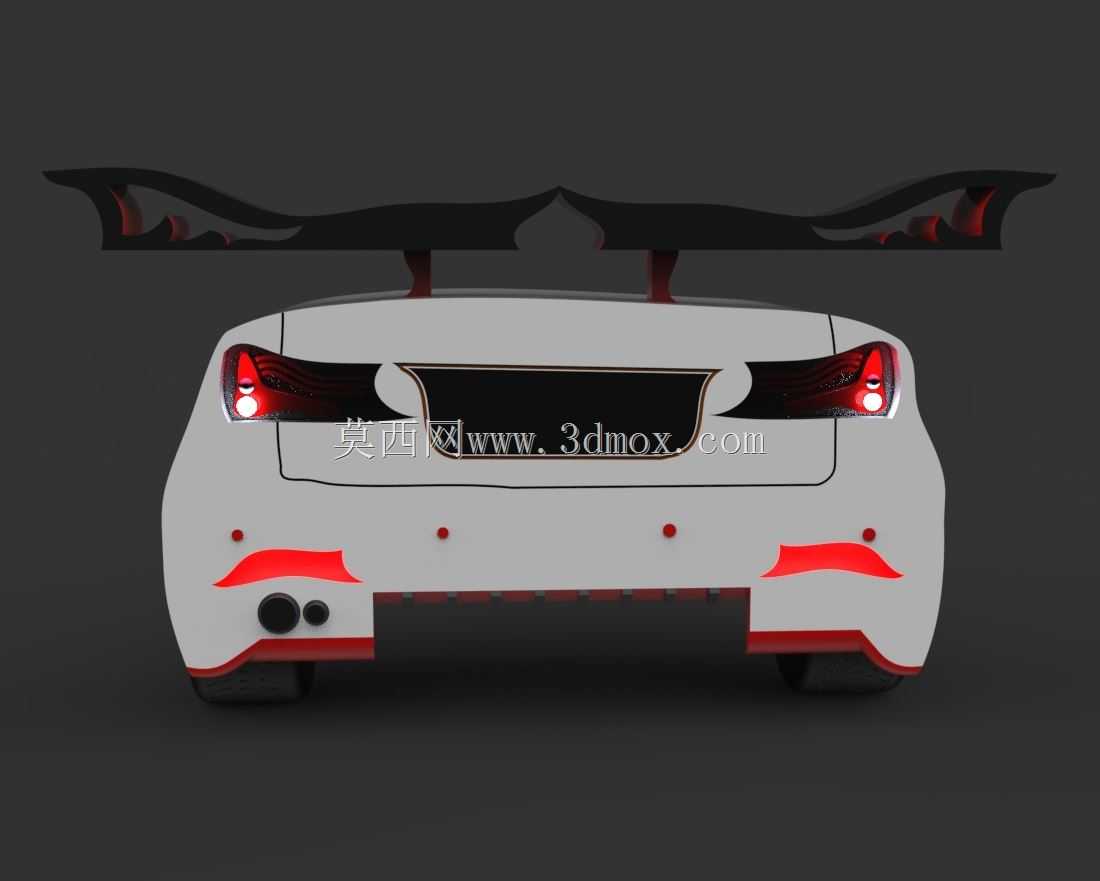

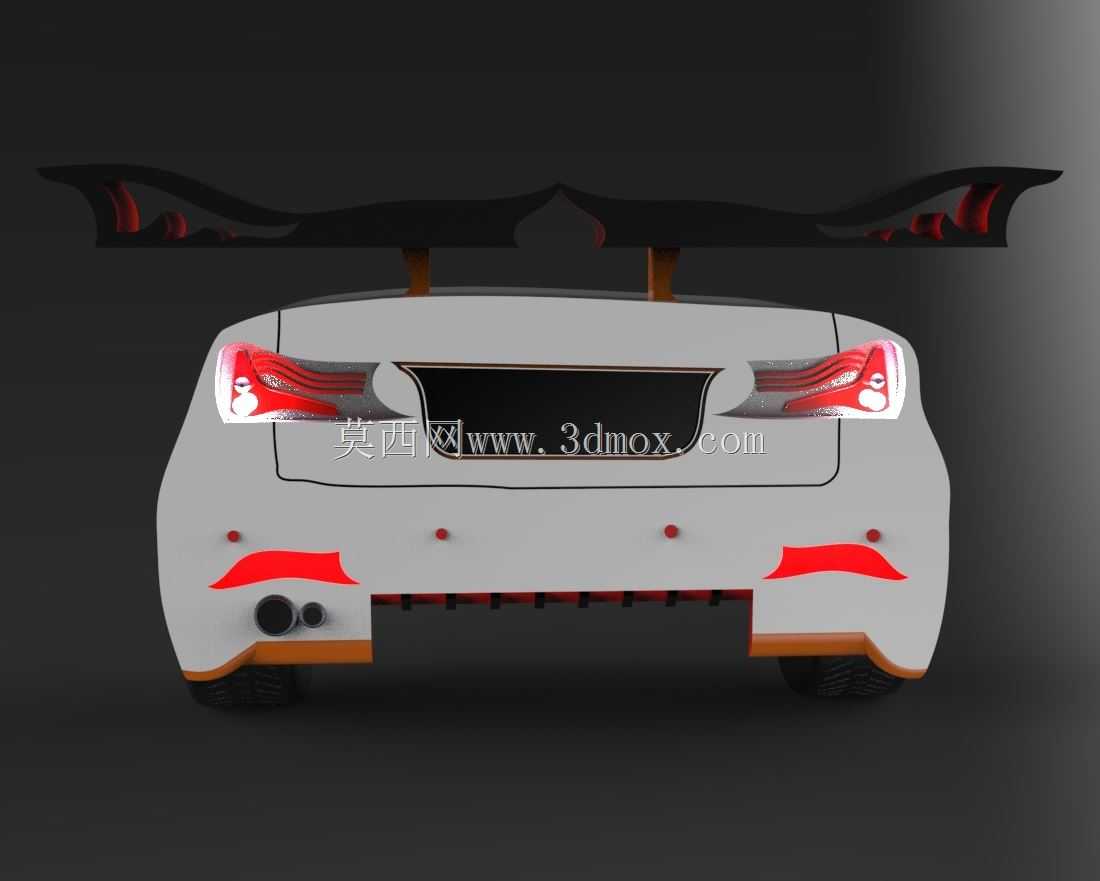

　　后保险杠并不只是外观覆盖件。低速接触时，蒙皮将载荷传递到内部吸能结构，缓冲对行人与车辆的冲击；下部红色反光区域在夜间增强车辆宽度识别；两侧小圆点可对应倒车雷达探头的布置位置，探头法线方向需要覆盖后方探测扇区，避免被造型曲面遮挡。后包围下缘的红色饰条与黑色下护板形成高低分区，既降低视觉重心，也能在轻微刮擦时让深色区域承担主要磨损面。

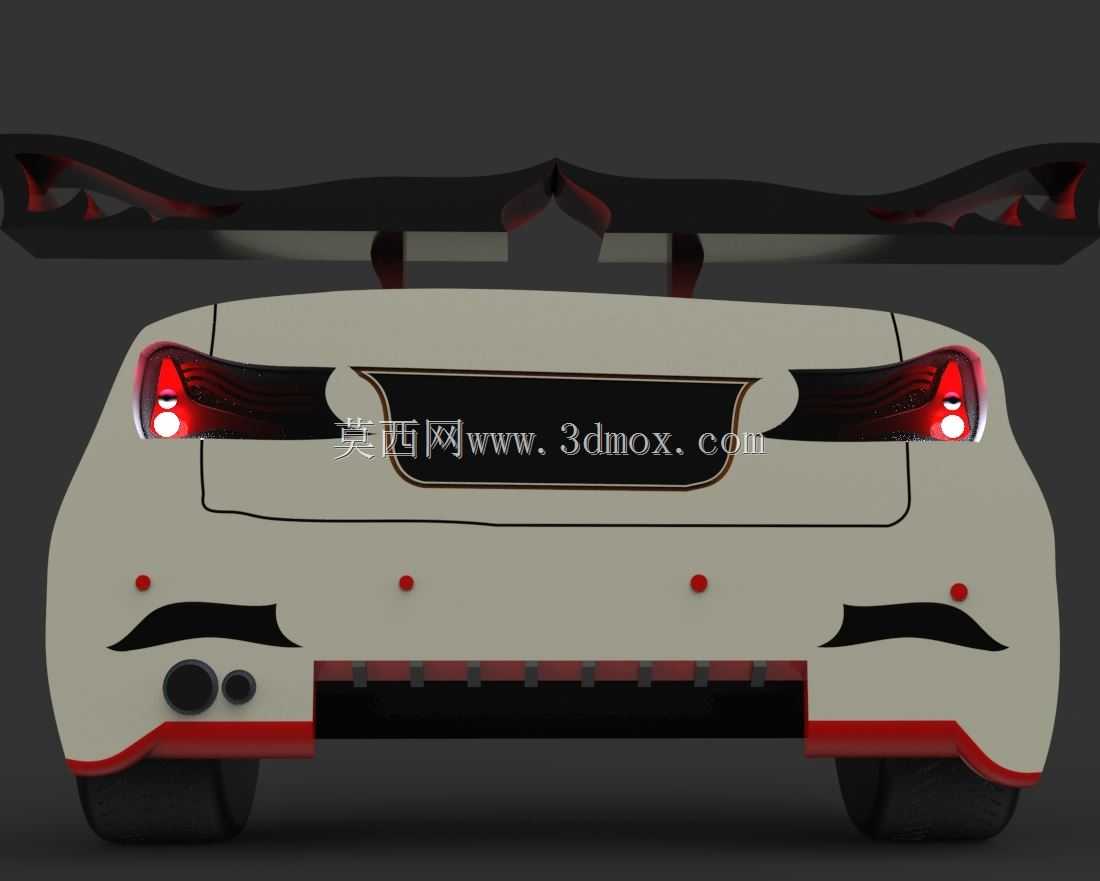

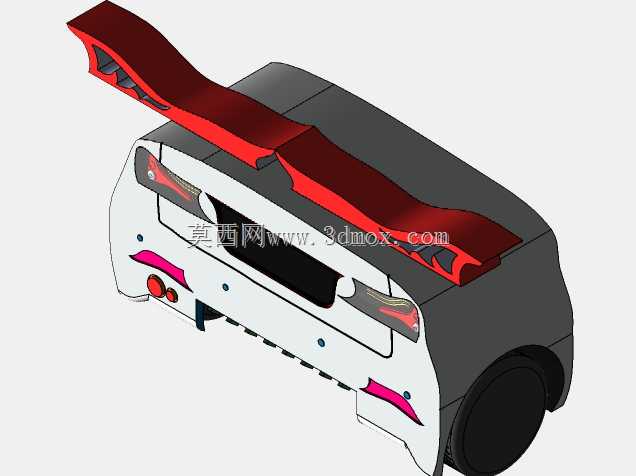

　　顶部尾翼通过两支立柱与行李箱盖或后围加强结构连接，翼面横向贯穿车尾，两端带有上翘和切口造型。工程上不能只看造型姿态，还要关注立柱根部的弯矩、高速行驶时的下压力或升力变化，以及翼面振动对行李箱盖外板的影响。若用于改装场景，立柱安装座应增加垫片或加强板，避免局部应力集中导致薄板变形。

　　建模过程中，曲面质量是重点。保险杠主面需要保持大面连续，侧面转折处采用较小圆角过渡，避免反射光带扭曲；尾灯边界与保险杠开口之间应建立一致的配合公差带，通常灯具作为外观匹配件，其轮廓精度会直接影响尾部精致度。下部扩散槽、雾灯装饰区和排气避让区属于细节特征，应在主曲面稳定后再进行切槽、加厚和筋位处理，防止后期修改造成碎面。

　　安装逻辑上，保险杠蒙皮后侧需要布置卡扣座、螺钉柱和导向筋，上沿与后围连接板配合，左右侧与轮眉内衬搭接，底部则通过卡扣或螺钉固定在下护板区域。尾灯线束要沿车身钣金内侧走线，并预留插接器固定位和防水余量。对于概念方案，虽然不必完全细化所有夹具，但保留这些安装接口，可以让模型从外观展示进一步延伸到结构评审和干涉检查。

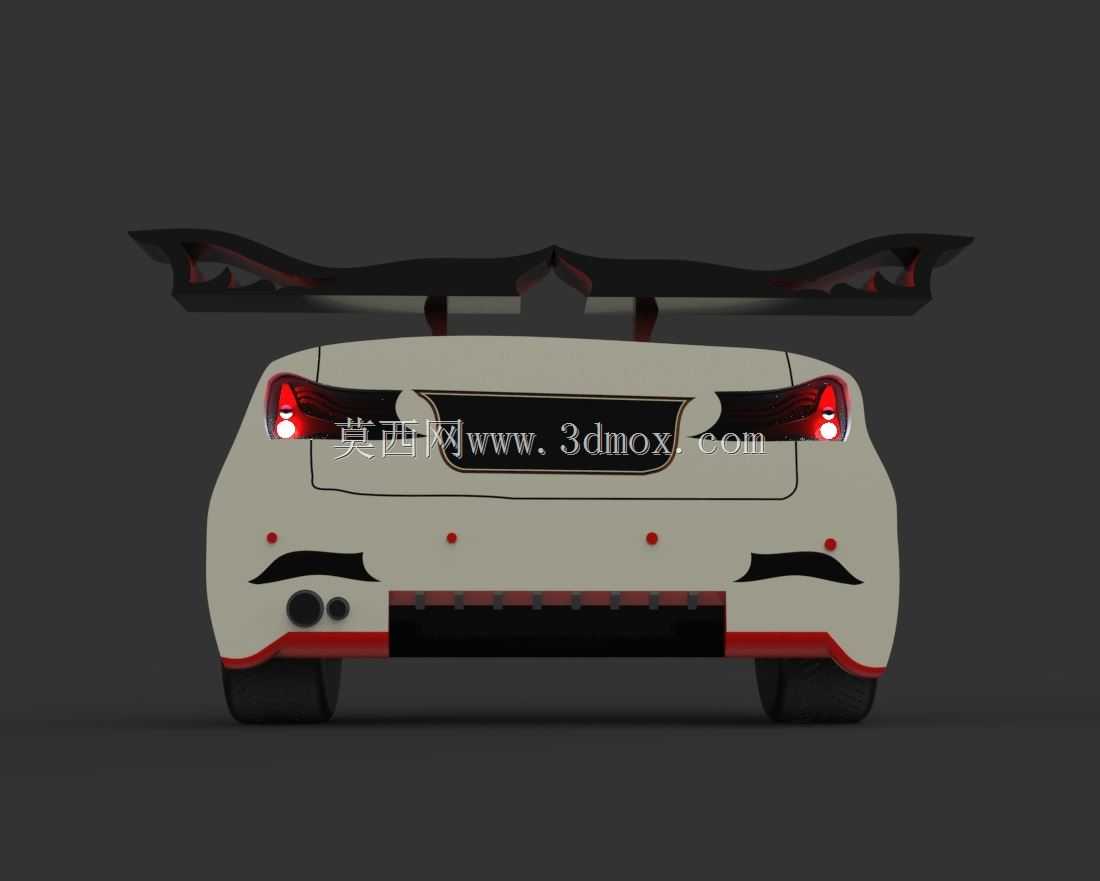

　　整体尾部造型强调宽体姿态和运动感：白色主保险杠面承担视觉主体，黑色中部饰板连接左右灯组，红色灯腔、下反光片和尾翼内部点缀形成统一色彩语言。该结构在三维设计中可用于验证外饰分块、灯具开口、雷达布置、尾翼固定以及后围装配关系，也可为后续工程化设计提供清晰的曲面和空间基础。
